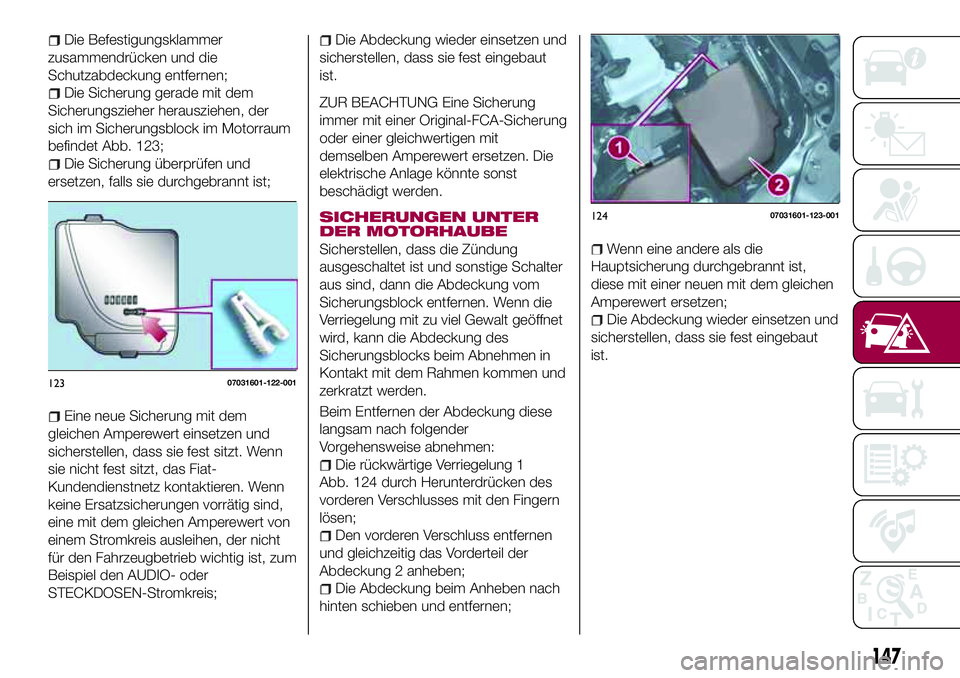

2018 FIAT 124 SPIDER lock

Die Befestigungsklammer
zusammendrücken und die
Schutzabdeckung entfernen;
Die Sicherung gerade mit dem
Sicherungszieher herausziehen, der
sich im Sicherungsblock im Motorraum
befindet Abb. 123;
Die Sicherung überprüfen und
ersetzen, falls sie durchgebrannt ist;
Eine neue Sicherung mit dem
gleichen Amperewert einsetzen und
sicherstellen, dass sie fest sitzt. Wenn
sie nicht fest sitzt, das Fiat-
Kundendienstnetz kontaktieren. Wenn
keine Ersatzsicherungen vorrätig sind,
eine mit dem gleichen Amperewert von
einem Stromkreis ausleihen, der nicht
für den Fahrzeugbetrieb wichtig ist, zum
Beispiel den AUDIO- oder
STECKDOSEN-Stromkreis;
Die Abdeckung wieder einsetzen und
sicherstellen, dass sie fest eingebaut
ist.
ZUR BEACHTUNG Eine Sicherung
immer mit einer Original-FCA-Sicherung
oder einer gleichwertigen mit
demselben Amperewert ersetzen. Die
elektrische Anlage könnte sonst
beschädigt werden.
SICHERUNGEN UNTER
DER MOTORHAUBE
Sicherstellen, dass die Zündung
ausgeschaltet ist und sonstige Schalter
aus sind, dann die Abdeckung vom
Sicherungsblock entfernen. Wenn die
Verriegelung mit zu viel Gewalt geöffnet
wird, kann die Abdeckung des
Sicherungsblocks beim Abnehmen in
Kontakt mit dem Rahmen kommen und
zerkratzt werden.
Beim Entfernen der Abdeckung diese
langsam nach folgender
Vorgehensweise abnehmen:
Die rückwärtige Verriegelung 1
Abb. 124 durch Herunterdrücken des
vorderen Verschlusses mit den Fingern
lösen;
Den vorderen Verschluss entfernen
und gleichzeitig das Vorderteil der
Abdeckung 2 anheben;
Die Abdeckung beim Anheben nach
hinten schieben und entfernen;
Wenn eine andere als die
Hauptsicherung durchgebrannt ist,
diese mit einer neuen mit dem gleichen
Amperewert ersetzen;
Die Abdeckung wieder einsetzen und
sicherstellen, dass sie fest eingebaut
ist.
12307031601-122-001
12407031601-123-001
147

SICHERUNGSBLOCK (MOTORRAUM)
12507031602-121-001
148
IM NOTFALL

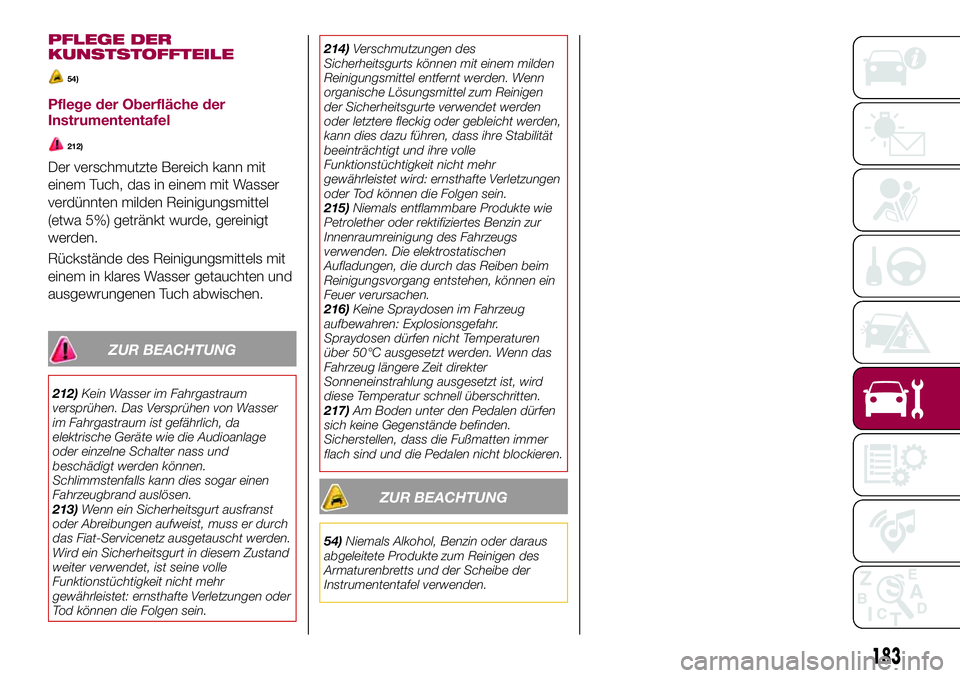

PFLEGE DER
KUNSTSTOFFTEILE
54)
Pflege der Oberfläche der
Instrumententafel
212)
Der verschmutzte Bereich kann mit
einem Tuch, das in einem mit Wasser
verdünnten milden Reinigungsmittel
(etwa 5%) getränkt wurde, gereinigt
werden.
Rückstände des Reinigungsmittels mit
einem in klares Wasser getauchten und
ausgewrungenen Tuch abwischen.
ZUR BEACHTUNG
212)Kein Wasser im Fahrgastraum
versprühen. Das Versprühen von Wasser
im Fahrgastraum ist gefährlich, da
elektrische Geräte wie die Audioanlage
oder einzelne Schalter nass und
beschädigt werden können.
Schlimmstenfalls kann dies sogar einen
Fahrzeugbrand auslösen.
213)Wenn ein Sicherheitsgurt ausfranst
oder Abreibungen aufweist, muss er durch
das Fiat-Servicenetz ausgetauscht werden.
Wird ein Sicherheitsgurt in diesem Zustand
weiter verwendet, ist seine volle
Funktionstüchtigkeit nicht mehr
gewährleistet: ernsthafte Verletzungen oder
Tod können die Folgen sein.214)Verschmutzungen des
Sicherheitsgurts können mit einem milden
Reinigungsmittel entfernt werden. Wenn
organische Lösungsmittel zum Reinigen
der Sicherheitsgurte verwendet werden
oder letztere fleckig oder gebleicht werden,
kann dies dazu führen, dass ihre Stabilität
beeinträchtigt und ihre volle
Funktionstüchtigkeit nicht mehr
gewährleistet wird: ernsthafte Verletzungen
oder Tod können die Folgen sein.
215)Niemals entflammbare Produkte wie
Petrolether oder rektifiziertes Benzin zur
Innenraumreinigung des Fahrzeugs
verwenden. Die elektrostatischen
Aufladungen, die durch das Reiben beim
Reinigungsvorgang entstehen, können ein
Feuer verursachen.
216)Keine Spraydosen im Fahrzeug
aufbewahren: Explosionsgefahr.
Spraydosen dürfen nicht Temperaturen
über 50°C ausgesetzt werden. Wenn das
Fahrzeug längere Zeit direkter
Sonneneinstrahlung ausgesetzt ist, wird
diese Temperatur schnell überschritten.
217)Am Boden unter den Pedalen dürfen
sich keine Gegenstände befinden.
Sicherstellen, dass die Fußmatten immer
flach sind und die Pedalen nicht blockieren.
ZUR BEACHTUNG
54)Niemals Alkohol, Benzin oder daraus
abgeleitete Produkte zum Reinigen des
Armaturenbretts und der Scheibe der
Instrumententafel verwenden.
183

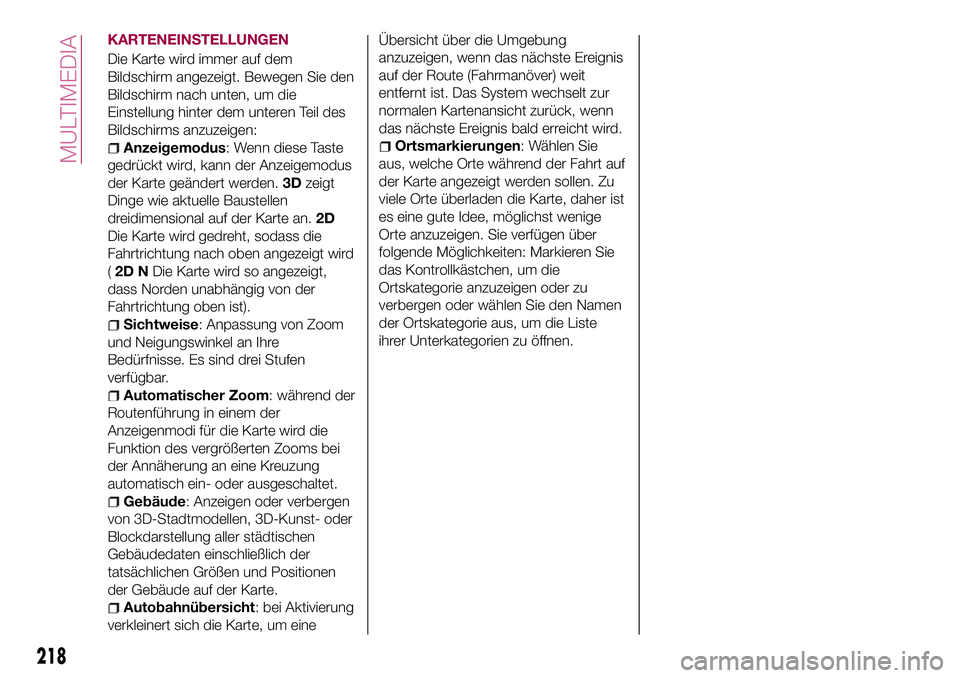

KARTENEINSTELLUNGEN
Die Karte wird immer auf dem
Bildschirm angezeigt. Bewegen Sie den
Bildschirm nach unten, um die
Einstellung hinter dem unteren Teil des
Bildschirms anzuzeigen:
Anzeigemodus: Wenn diese Taste
gedrückt wird, kann der Anzeigemodus
der Karte geändert werden.3Dzeigt
Dinge wie aktuelle Baustellen
dreidimensional auf der Karte an.2D
Die Karte wird gedreht, sodass die
Fahrtrichtung nach oben angezeigt wird
(2D NDie Karte wird so angezeigt,
dass Norden unabhängig von der
Fahrtrichtung oben ist).
Sichtweise: Anpassung von Zoom
und Neigungswinkel an Ihre
Bedürfnisse. Es sind drei Stufen
verfügbar.
Automatischer Zoom: während der
Routenführung in einem der
Anzeigenmodi für die Karte wird die
Funktion des vergrößerten Zooms bei
der Annäherung an eine Kreuzung
automatisch ein- oder ausgeschaltet.
Gebäude: Anzeigen oder verbergen
von 3D-Stadtmodellen, 3D-Kunst- oder
Blockdarstellung aller städtischen
Gebäudedaten einschließlich der
tatsächlichen Größen und Positionen
der Gebäude auf der Karte.
Autobahnübersicht: bei Aktivierung
verkleinert sich die Karte, um eineÜbersicht über die Umgebung
anzuzeigen, wenn das nächste Ereignis
auf der Route (Fahrmanöver) weit
entfernt ist. Das System wechselt zur
normalen Kartenansicht zurück, wenn
das nächste Ereignis bald erreicht wird.
Ortsmarkierungen: Wählen Sie
aus, welche Orte während der Fahrt auf
der Karte angezeigt werden sollen. Zu
viele Orte überladen die Karte, daher ist
es eine gute Idee, möglichst wenige
Orte anzuzeigen. Sie verfügen über
folgende Möglichkeiten: Markieren Sie
das Kontrollkästchen, um die
Ortskategorie anzuzeigen oder zu
verbergen oder wählen Sie den Namen
der Ortskategorie aus, um die Liste
ihrer Unterkategorien zu öffnen.
218
MULTIMEDIA

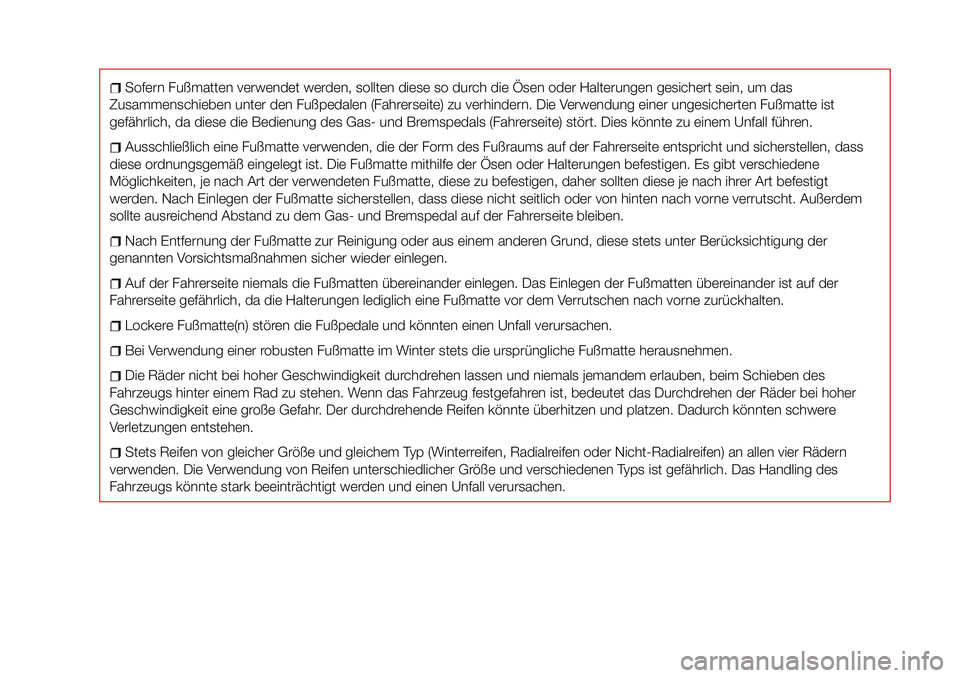

Sofern Fußmatten verwendet werden, sollten diese so durch die Ösen oder Halterungen gesichert sein, um das
Zusammenschieben unter den Fußpedalen (Fahrerseite) zu verhindern. Die Verwendung einer ungesicherten Fußmatte ist
gefährlich, da diese die Bedienung des Gas- und Bremspedals (Fahrerseite) stört. Dies könnte zu einem Unfall führen.
Ausschließlich eine Fußmatte verwenden, die der Form des Fußraums auf der Fahrerseite entspricht und sicherstellen, dass
diese ordnungsgemäß eingelegt ist. Die Fußmatte mithilfe der Ösen oder Halterungen befestigen. Es gibt verschiedene
Möglichkeiten, je nach Art der verwendeten Fußmatte, diese zu befestigen, daher sollten diese je nach ihrer Art befestigt
werden. Nach Einlegen der Fußmatte sicherstellen, dass diese nicht seitlich oder von hinten nach vorne verrutscht. Außerdem
sollte ausreichend Abstand zu dem Gas- und Bremspedal auf der Fahrerseite bleiben.
Nach Entfernung der Fußmatte zur Reinigung oder aus einem anderen Grund, diese stets unter Berücksichtigung der
genannten Vorsichtsmaßnahmen sicher wieder einlegen.
Auf der Fahrerseite niemals die Fußmatten übereinander einlegen. Das Einlegen der Fußmatten übereinander ist auf der
Fahrerseite gefährlich, da die Halterungen lediglich eine Fußmatte vor dem Verrutschen nach vorne zurückhalten.
Lockere Fußmatte(n) stören die Fußpedale und könnten einen Unfall verursachen.
Bei Verwendung einer robusten Fußmatte im Winter stets die ursprüngliche Fußmatte herausnehmen.
Die Räder nicht bei hoher Geschwindigkeit durchdrehen lassen und niemals jemandem erlauben, beim Schieben des
Fahrzeugs hinter einem Rad zu stehen. Wenn das Fahrzeug festgefahren ist, bedeutet das Durchdrehen der Räder bei hoher
Geschwindigkeit eine große Gefahr. Der durchdrehende Reifen könnte überhitzen und platzen. Dadurch könnten schwere
Verletzungen entstehen.
Stets Reifen von gleicher Größe und gleichem Typ (Winterreifen, Radialreifen oder Nicht-Radialreifen) an allen vier Rädern
verwenden. Die Verwendung von Reifen unterschiedlicher Größe und verschiedenen Typs ist gefährlich. Das Handling des
Fahrzeugs könnte stark beeinträchtigt werden und einen Unfall verursachen.

INHALTS-
VERZEICHNIS
Abmessungen..............190
ABS (Antiblockiersystem)........71
Abschalten des Motors.........14
Abschleppen des Fahrzeugs.....161
Abschleppen im Notfall.........163
AFS (Adaptive Front Lighting
System) (Adaptives
Frontscheinwerfersystem)......30
Aktive Sicherheitssysteme........71
Anhängerbetrieb.............134
Armaturenbrett................8
Armaturenbrett und Instrumente....51
Aufhebung der Umschaltsperre
(Automatikgetriebe).........119
Aufladen der Batterie..........177
Außenbeleuchtung............26
Außenspiegel................24
Austausch der äußeren
Glühlampen..............141
Austausch der Schlüsselbatterie....10
Austausch der Sicherungen......146
Austausch einer Lampe........137
Automatikgetriebe............118
Automatische Fahrlichtsteuerung . . .27
Automatische Klimaanlage.......38
Automatische Wischerregelung....32
Batterie (Wartung)............174
Befestigung der Abschlepphaken......................161Beifahrer-Sitzbelegungserkennung......................106
Beifahrerairbag..............101
Benutzung der Betriebsanleitung....3
Betankung des Fahrzeugs.......128
Bitte sorgfältig lesen............2
Blinker....................29
Brems- und Kupplungsflüssigkeit
(Kontrolle der Füllstände)......174
Bremsassistent..............116
CO2 Emissionen............197
Coming-Home-Scheinwerferfunktion.......................27
Daten für Räder und Reifen.....187
Dead-Lock-Vorrichtung.........17
Diebstahlwarnanlage...........16
Display-Meldungen............69
DRL (Tagfahrlicht).............26
DSC-System (Dynamische
Stabilitätskontrolle)...........72
Eignung des
Kinderrückhaltesystems für
verschiedene Sitzstellungen.....90
Einbau von
Kinderrückhaltesystemen.......94
Einstellung der Kindersitzstellung . . .89
Elektrische Fensterheber.........40
Elektrische Spiegel............25
Ergänzende Fahrsysteme........76
Ergänzende Rückhaltesysteme
(SRS) - Airbag..............99Erweitertes schlüsselloses
Zugangssystem.............15
Fahrerairbag...............101
Fahrzeugalarmanlage...........15
Faltverdeck (schließen)..........46
Faltverdeck (Soft Top)..........46
Felgen und Reifen............187
Fernlicht...................26
Feststellbremse..............116
Flüssigkeiten und Schmiermittel . . .192
Flüssigkeitsfüllmengen.........191
Funktionsweise der SRS-Airbags . .101
Gangstufenanzeige...........55
Geschwindigkeitsbegrenzer......125
Gewichte.................189
Grundlegende Informationen.......3
Gurtkraftbegrenzer (Gurtstraffer)....84
Gurtstraffer..............84,101
Gurtstraffer und
Gurtkraftbegrenzer...........84
HLA-Funktion...............79
Identifikationsdaten...........185
INFO-Schalter...............54
Inneneinrichtung..............41
Insassen-Sicherungssysteme......80
Instandhaltung des Lacks.......181
Interieur..................182
Karosserie (Pflege und Wartung). .180
Kilometerzähler/Tageskilometerzähler.......................53

Kindersicherung..............85
Klimaanlage.................34
Kofferraumdeckel.............42
Kofferraumdeckel (Öffnen)........42
Kontrolle der Füllstände........172
Kopfstützen.................23
Kraftstoffverbrauch...........196
Lackierung (Pflege)...........180
Leistung..................195
Lenkrad...................23
Lichthupe..................27
Manuelle Klimaanlage..........36
Motor....................186
Motorhaube.................44
Motorkühlmittel (Kontrolle der
Füllstände)...............173
Motoröl (Kontrolle der Füllstände) . .173
Motorraum................172
Multimedia.................199
Navigation................214
Nebelscheinwerfer............27
Nebelschlussleuchte...........28
Notaussignalsystem...........136
Notöffnung der Tankklappe......128
Notstart..................159
Notstart (Vorgehen)...........159
Parken...................115
Parksensorsystem............126
Programmierter Service........165Programmierter Serviceplan......167
Räder und Reifen............178
Radio 3”..................201
Radio 7”..................207
Radtausch (Empfehlungen)......179
Regelmäßige Kontrollen
(programmierter Service)......166
Reifenservice-Satz............153
Reifenwechsel..............178
Rückfahrkamera (ParkView
Rückfahrkamera)...........130
SBA-System
(Sicherheitsgurtwarnung).......84
Schaltgetriebe..............117
Schalthebelstellung...........118
Scheiben- und
Scheinwerferwaschflüssigkeit
(Kontrolle der Füllstände)......174
Scheibenwischer /
Scheibenwaschanlage........32
Scheinwerfer................26
Scheinwerferwaschanlage........33
Schlüssel...................9
Schlüsselloses Zugangssystem.....9
Schneeketten...............178
Seitenairbags...............101
Serienmäßige Felgen und Reifen . . .188
Sicherheitsgurt (anlegen/lösen)}....81
Sicherheitsgurte..............81Sicherheitshinweise zu
Sicherheitsgurten............81
Sicherheitshinweise zur aktiven
Motorhaube...............73
Sicherungen (Linke Seite des
Fahrzeugs)...............146
Sicherungen (unter der
Motorhaube)..............147
Sicherungsblock (linke Seite des
Fahrzeugs)...............151
Sicherungsblock (Motorraum).....148
Sitze.....................20
Sitze (manuelle Verstellung).......20
Sitze und Stoffteile (Reinigung). . . .182
Sitzheizung.................21
Sperrschalter der elektrischen
Fensterheber..............41
Spiegel....................24
Spurwechselsignale............30
Starke Beanspruchung des
Fahrzeugs (programmierter
Service).................166
Starten des Motors.........12,115
Stetige Kontrolle.............113
Symbole....................3
Tankdeckel................128
TCS (Traktionskontrollsystem).....71
Tempomat.................122
Tipps, Bedienelemente und
allgemeine Hinweise.........200
INHALTS- VERZEICHNIS
