2018 CITROEN DS3 zvedák

169
Pokud se vám ani po 7 minutách nepodaří
d ocílit tlaku 2 bar, nelze pneumatiku opravit.
Obraťte se s
žádostí o pomoc na ser vis sítě
nebo na jiný odborný ser vis.
F
P

o dosažení požadovaného tlaku přepněte
spínač do polohy „ O“.
F
O

dpojte a uložte sadu.
S takto dočasně opravenou pneumatikou
nejezděte delší vzdálenost než 200
km;
navštivte dealera nebo odborný ser vis
a
nechte si pneumatiku vyměnit.
V případě úpravy tlaku v
jedné nebo více
pneumatikách je nutné znovu inicializovat
systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Rezervní kolo
Naskenujte QR kód na straně 3 pro zobrazení
n ázorných videí.
Pracovní postup pro výměnu defektního kola za
rezer vní kolo s
pomocí nářadí z výbavy vozidla.
Přístup k nářadí
Seznam nářadí
1.Klíč na kola.
Umožňuje demontovat ozdobný kryt
a
připevňovací šrouby kola.
2. Zvedák s
integrovanou klikou.
Používá se ke zvedání vozidla.
3. Nástroj na „krytky šroubů“.
Umožňuje demontovat ochranné krytky šroubů
hliníkových kol.
4. Nástrčný klíč na bezpečnostní šrouby
(umístěný v
odkládací skříňce spolujezdce).
Slouží jako adaptér na klíč pro demontáž kola
pro vyšroubování speciálních šroubů ochrany
proti odcizení kola ( je-li jimi vozidlo vybaveno).
Toto nářadí je specificky určeno pro vaše
vozidlo a
dle výbavy vozidla se může lišit.
Nepoužívejte jej k
jiným účelům.
Zvedák smí být používán pouze k
výměně kola
s
poškozenou pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s
vozidlem.
Pokud není vozidlo vybaveno původním
zvedákem, obraťte se na dealerskou síť nebo
odborný ser vis a
zakupte si vhodný zvedák.
Zvedák odpovídá předpisům EU stanoveným
ve směrnici 2006/42/ES o
strojních zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Nářadí se nachází pod podlahou zavazadlového
prostoru.
F
O

tevřete zavazadlový prostor.
F
Z

vedněte koberec zavazadlového prostoru
zatažením za poutko.
F
V

yjměte polystyrénovou schránku.
F
U

volněte a

vyjměte schránku s

nářadím.
08
Porucha na cestě

171
Demontáž kola
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo sypký,
hrozí podklouznutí nebo spadnutí zvedáku –
nebezpečí zranění!
Zvedák umísťujte pouze do vyznačených míst
A nebo B na vozidle a
ujistěte se, že je opěrná
plocha pro zvedák ve středu hlavy zvedáku. V
opačném případě by mohlo dojít k
poškození
vozidla a/nebo spadnutí zvedáku – nebezpečí
poranění!
*

p
olohu R v
případě automatizované převodovky,
P v
případě automatické převodovky
Parkování vozidla
Odstavte vozidlo tak, aby nebránilo silničnímu
provozu, na místo rovné, stabilní a
s
neklouzavým povrchem.
Zatáhněte parkovací brzdu, vypněte
zapalování a zařaďte pr vní rychlostní stupeň,*
tak, aby se zablokovala kola.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Je naprosto nutné se přesvědčit, že všichni
cestující vystoupili z vozidla a že se nacházejí
na bezpečném místě.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
podpěru.
Kolo s
ozdobným kr ytem
Při demontáži kola sejměte nejpr ve ozdobný
kryt. Za tímto účelem použijte klíč na demontáž
kola 1, zasuňte ho v
místě průchodu ventilku
a
přitáhněte.
Při montáži kola nasaďte po dotažení šroubů
ozdobný kryt výřezem proti ventilku a
poté jej
dlaní ruky přitlačte po jeho obvodu.
Pracovní postup
F Sundejte chromové krytky ze všech šroubů pomocí nástroje 3 (pouze u hliníkových disků
kol).
F
N

asaďte nástavec 4

na klíč na demontáž kola
1
a povolte bezpečnostní šroub ( je-li jím vozidlo
v y b ave n o).
F
P

ovolte ostatní šrouby samotným klíčem na
demontáž kola 1 .
08
Porucha na cestě

172

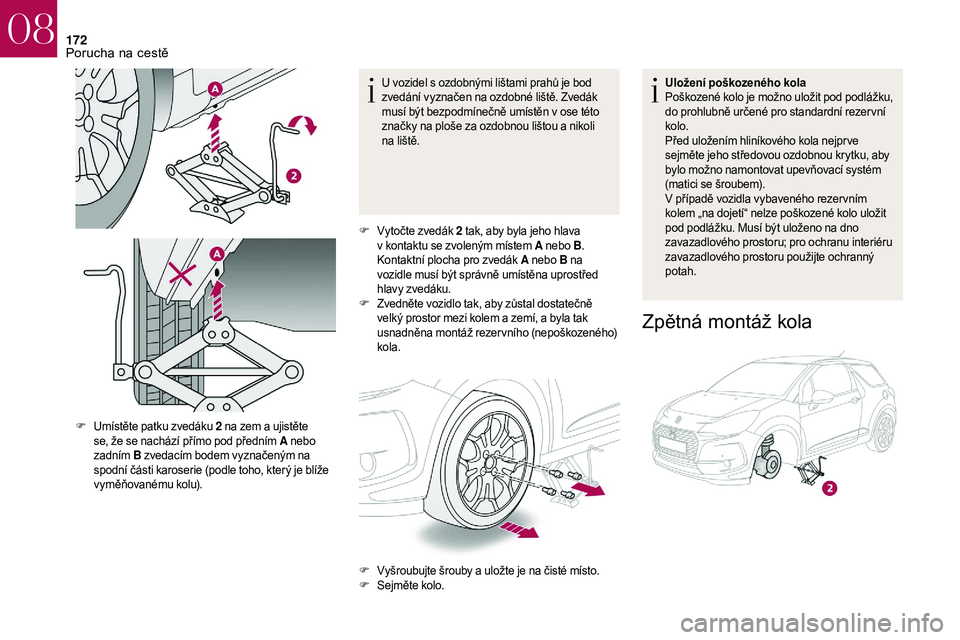

U vozidel s ozdobnými lištami prahů je bod
z vedání vyznačen na ozdobné liště. Zvedák
musí být bezpodmínečně umístěn v
ose této
značky na ploše za ozdobnou lištou a
nikoli
na liště.
F
V

ytočte zvedák 2

tak, aby byla jeho hlava
v
kontaktu se zvoleným místem A nebo B.
Kontaktní plocha pro zvedák A nebo B na
vozidle musí být správně umístěna uprostřed
hlavy zvedáku.
F
Z

vedněte vozidlo tak, aby zůstal dostatečně
velký prostor mezi kolem a
zemí, a byla tak
usnadněna montáž rezer vního (nepoškozeného)
kola. Uložení poškozeného kola
Poškozené kolo je možno uložit pod podlážku,
do prohlubně určené pro standardní rezer vní
kolo.
Před uložením hliníkového kola nejpr ve
sejměte jeho středovou ozdobnou krytku, aby
bylo možno namontovat upevňovací systém
(matici se šroubem).
V případě vozidla vybaveného rezer vním
kolem „na dojetí“ nelze poškozené kolo uložit
pod podlážku. Musí být uloženo na dno
zavazadlového prostoru; pro ochranu interiéru
zavazadlového prostoru použijte ochranný
potah.
Zpětná montáž kola
F Umístěte patku zvedáku 2
na zem a ujistěte
se, že se nachází přímo pod předním A nebo
zadním B zvedacím bodem vyznačeným na
spodní části karoserie (podle toho, který je blíže
vyměňovanému kolu).
F
V

yšroubujte šrouby a uložte je na čisté místo.
F
S

ejměte kolo.
08
Porucha na cestě

173
Upevnění rezer vního kola „dojezdového“
typu
Jestliže je Vaše vozidlo vybaveno hliníkovými
disky kol, při utahování šroubů po montáži
rezer vního kola „dojezdového“ typu zjistíte, že
se jejich podložky neopřou o
kolo, což je zcela
normální. Upevnění kola je zajištěno opřením
kuželové části jednotlivých šroubů.
Po výměně kola
Při jízdě s
rezer vním kolem typu „na dojetí“,
nepřekračujte rychlost 80
km/h.
Co nejdříve navštivte dealerskou síť nebo
odborný ser vis a
nechejte zkontrolovat utažení
šroubů a
tlak v pneumatice rezer vního kola.
Nechejte pneumatiku s
defektem prohlédnout.
Po této prohlídce vám technik sdělí, zda může
být pneumatika opravena, nebo zda musí být
vyměněna.Pracovní postup
F Nasaďte kolo na náboj.
F Z ašroubujte šrouby rukou až na doraz.
F
P

roveďte předběžné utažení bezpečnostního
šroubu (pokud je jím vozidlo vybaveno) klíčem na
demontáž kola 1
opatřeným nástavcem 4 .
F
P

roveďte předběžné utažení ostatních šroubů
samotným klíčem pro demontáž kola 1 .
F
N

yní spusťte vozidlo na zem.
F
S

ložte zvedák 2

a odkliďte jej. F
U

táhněte bezpečnostní šroub (pokud je jím
vozidlo vybaveno) klíčem na demontáž kola
1 opatřeným nástavcem 4
.
F D otáhněte ostatní šrouby samotným klíčem 1
.
F N amontujte chromové krytky na všechny šrouby
(pouze u
hliníkových disků kol).
F
U

ložte nářadí do schránky.
08
Porucha na cestě
