2018 CITROEN C-ELYSÉE ESP

93
Porucha
Blikající a poté nepřetržitě svítící výstražná
k ontrolka upozorňující na pokles tlaku,
doprovázená rozsvícením kontrolky Ser vice,
oznamuje poruchu systému.
Zobrazí se hlášení doprovázené zvukovým
signálem.
V takovém případě detekce poklesu tlaku
v
pneumatikách nefunguje.
Nechejte systém zkontrolovat v
ser visu sítě
CITROËN nebo v
jiném odborném ser visu.
Po každém zásahu na systému je
třeba zkontrolovat tlak ve všech
čtyřech pneumatikách a
systém znovu
inicializovat.
Omezovač rychlosti
Systém, který zabraňuje tomu,
aby vozidlo překročilo rychlost
naprogramovanou řidičem.
Jakmile je dosažena mezní rychlost, přestane
pedál akcelerátoru působit.
Zapnutí omezovače rychlosti se provádí ručně:
naprogramovaná rychlost musí být alespoň
30

km/h.
Vypnutí omezovače rychlosti se provádí
ručním povelem pomocí ovladače.
Při silném sešlápnutí pedálu akcelerace je
možno dočasně překročit naprogramovanou
rychlost.
Pro návrat na naprogramovanou hodnotu
stačí zpomalit na nižší rychlost, než která je
naprogramována.
Naprogramovaná hodnota rychlosti zůstává
uložená v
paměti systému i po vypnutí
zapalování.
Omezovač rychlosti nemůže v
žádném
případě nahradit dodržování omezení
rychlosti nebo řidičovu pozornost.
Ovládací prvky na volantu
1. Kolečko volby režimu omezovače rychlosti.
2. Tlačítko pro snížení hodnoty.
3. Tlačítko pro zvýšení hodnoty.
4. Tlačítko pro spuštění / zastavení omezovače
rychlosti.
Zobrazení na přístrojové desce
Naprogramované informace jsou na displeji
přístrojové desky zobrazovány společně.
5Indikace zapnutí/vypnutí omezovače
rychlosti.
6 Je navolena funkce omezovače rychlosti.
7 Naprogramovaná hodnota rychlosti.
6
Řízení

95

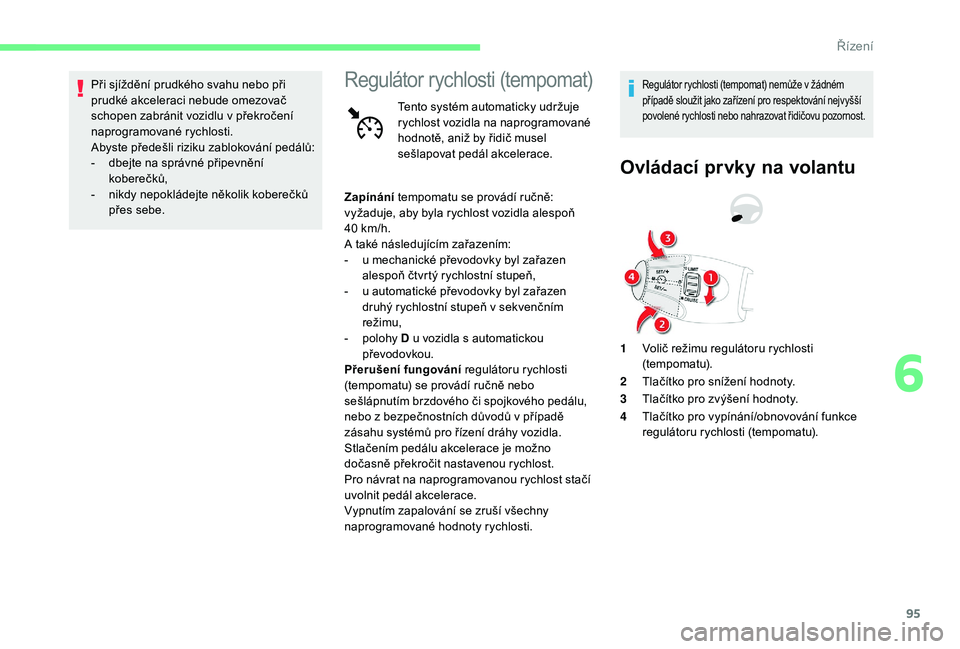

Při sjíždění prudkého svahu nebo při
prudké akceleraci nebude omezovač
schopen zabránit vozidlu v překročení
naprogramované rychlosti.
Abyste předešli riziku zablokování pedálů:
-

d
bejte na správné připevnění
koberečků,
-

n
ikdy nepokládejte několik koberečků
přes sebe.Regulátor rychlosti (tempomat)
Tento systém automaticky udržuje
rychlost vozidla na naprogramované
hodnotě, aniž by řidič musel
sešlapovat pedál akcelerace.
Zapínání tempomatu se provádí ručně:
vyžaduje, aby byla rychlost vozidla alespoň
40

km/h.
A také následujícím zařazením:
-

u m

echanické převodovky byl zařazen
alespoň čtvrtý rychlostní stupeň,
-

u a

utomatické převodovky byl zařazen
druhý rychlostní stupeň v
sekvenčním
režimu,
-

p

olohy D u vozidla s automatickou
převodovkou.
Přerušení fungování regulátoru rychlosti
(tempomatu) se provádí ručně nebo
sešlápnutím brzdového či spojkového pedálu,
nebo z

bezpečnostních důvodů v případě
zásahu systémů pro řízení dráhy vozidla.
Stlačením pedálu akcelerace je možno
dočasně překročit nastavenou rychlost.
Pro návrat na naprogramovanou rychlost stačí
uvolnit pedál akcelerace.
Vypnutím zapalování se zruší všechny
naprogramované hodnoty rychlosti.
Regulátor rychlosti (tempomat) nemůže v žádném
p řípadě sloužit jako zařízení pro respektování nejvyšší
povolené rychlosti nebo nahrazovat řidičovu pozornost.
Ovládací prvky na volantu
1 Volič režimu regulátoru rychlosti
(tempomatu).
2 Tlačítko pro snížení hodnoty.
3 Tlačítko pro zvýšení hodnoty.
4 Tlačítko pro vypínání/obnovování funkce
regulátoru rychlosti (tempomatu).
6
Řízení

100
Palivo
Objem nádrže: přibližně 50 litrů.
Nízká hladina paliva
Pokud je dosaženo minimální
zásoby paliva, na přístrojové desce
se rozsvítí tato výstražná kontrolka.
Při jejím pr vním rozsvícení v
nádrži zbývá
přibližně 5
litrů paliva.
Co nejdříve doplňte palivo, abyste zabránili
úplnému vyprázdnění nádrže.
Více informací o
zastavení motoru z
d
ůvodu
vyčerpání paliva (vznětové motor y)
naleznete v
příslušné kapitole.
Otevírání DoplňováníPři otevření uzávěru palivové nádrže se
může ozvat zvuk nasátí vzduchu. Je to
normální jev, protože z
důvodu utěsnění je
v
palivovém okruhu podtlak.
F

O
tevřete uzávěr jeho otočením o 1/4 otáčky
doleva. Po natankování paliva, které
neodpovídá motoru vozidla, je nutné
vypustit palivo z
nádrže dříve, než se
spustí motor.
Vypnutí přívodu paliva
Vaše vozidlo je vybaveno bezpečnostním
zařízením, které v případě nárazu vypne přívod
paliva do motoru.
F
Z
vedněte páčku. Na vnitřní straně klapky uzávěru palivové
nádrže je nalepený štítek, který připomíná
používaný druh paliva podle typu motoru.
K zaregistrování doplnění paliva měřičem je
třeba načerpat alespoň 5

litrů paliva.
F
S
ejměte uzávěr a zavěste jej na držák (na
klapce).
F
D
oplňte nádrž. Po úplném naplnění palivové
nádrže nepokračujte v plnění po 3. vypnutí
pistole, protože to může mít za následek
vznik funkční poruchy.
F
V
raťte uzávěr na místo a otočením
o 1/4 otáčky doprava ho uzavřete.
F
U
zavřete klapku zatlačením.
Pr

101
Zařízení proti záměně
paliva (vznětové motory)
(Podle země prodeje vozidla).
U vozidel s naftovým motorem má hrdlo
palivové nádrže mechanické zařízení proti
načerpání benzinu. Předchází se tak poškození
motoru způsobenému tímto nedopatřením.
Zařízení je umístěné na hrdlu nádrže, je
viditelné po odšroubování uzávěru.
Ovládání
Při pokusu o zasunutí pistole pro tankování
b enzínu do nádrže vozidla se vznětovým
motorem tato pistole neotevře vstupní klapku.
Tímto způsobem systém zabrání natankování
nesprávného paliva.
Nesnažte se pistoli zasunout násilím
a
použijte pistoli pro tankování nafty. Palivo můžete i
nadále doplnit přelitím
z kanystru.
Nástavec kanystru se nesmí dotýkat
vstupní klapky a palivo je nutné vlévat
pomalu, jinak nebude zajištěn jeho
správný průtok.
Cestování do zahraničí
Pistole pro tankování nafty se mohou
v jednotlivých zemích lišit a přítomnost
zařízení proti záměně paliva tak může
znemožnit doplnění paliva do nádrže.
Ne všechna vozidla se vznětovým
motorem jsou vybavena zařízením pro
zabránění načerpání jiného typu paliva,
proto vám doporučujeme, abyste si ještě
před výjezdem do zahraničí v ser visní
síti CITROËN ověřili, zda je vaše vozidlo
uzpůsobeno pro typy pistolí čerpacích stanic
používaných ve státě, do kterého cestujete.
7
Pr

105
Postup
Před doplňováním kapaliny se ujistěte, že je
vozidlo zaparkované na plochém a v odorovném
podkladu.
V zimním období ověř te, že je teplota vozidla
vyšší než -11
°C, jinak nebude možno kapalinu
AdBlue
®, která při této teplotě zamrzá, přelít
do nádržky. Aby bylo možno provést doplnění,
zaparkujte vozidlo v
teplejším místě po dobu
několika hodin.
F

V

ypněte zapalování a vytáhněte klíč.
F

U

volněte plastový ventil ze spony. F

V
ytáhněte opatrně uzávěr směrem nahoru,
aniž byste jej upustili.
F

P

ro přístup k nádrži s kapalinou AdBlue
®
otevřete zavazadlový prostor, nadzvedněte
a

vyjměte podlážku, poté vyjměte úložnou
schránku s

nářadím.
F

V

ložte prsty do hrdla a

otočte modrým
uzávěrem o

6

otáček proti směru
hodinových ruček. F

P
řipravte si láhev s kapalinou AdBlue
®.
Nejpr ve zkontrolujte datum spotřeby, poté
si před přelitím obsahu láhve do nádržky
AdBlue
® vašeho vozidla pozorně přečtěte
pokyny k použití uvedené na etiketě.
Důležité: Pokud došlo k
úplnému
vyčerpání nádržky s
aditivem AdBlue
®,
což je potvrzeno zobrazením výstrah
a

nemožností nastartovat motor, je třeba
doplnit minimálně 3,8

litru aditiva (tzn. dvě
láhve o

objemu 1,89

litru).
F

P

okud došlo k

potřísnění okolí a

stékají
kapky, po vyprázdnění láhve osušte okraj
ústí nádržky vlhkým hadříkem.
V případě rozlití nebo vystříknutí kapaliny ihned
opláchněte zasažené místo studenou vodou
nebo osušte vlhkým hadříkem.
Pokud kapalina zkrystalizovala, odstraňte ji
pomocí houby a
teplé vody.
F Namontujte modrý uzávěr zpět na plnicí otvor nádržky a otočte jej o 6 otáček ve
směru hodinových ruček, dokud nenarazíte
na odpor.
F

U
místěte zpět plastový ventil a zajistěte jej
v
otvoru pomocí spony.
F

V
raťte na místo úložnou schránku
s
nářadím.
F

U
místěte zpět podlážku zavazadlového
prostoru a
zavřete jeho víko.
Láhve od aditiva AdBlue
® nikdy
nelikvidujte s

běžným domácím
odpadem. Použijte kontejnery
vyhrazené pro tento účel nebo láhve
odevzdejte pracovníkům ser visu.
Důležité: v

případě doplnění po úplném
vyčerpání aditiva AdBlue je nezbytné
vyčkat alespoň 5

minut před opětovným
zapnutím zapalování, aniž by byly
otevřeny dveře řidiče, odemknuto
vozidlo nebo vložen klíč do zapalování .
Zapněte zapalování, poté po uplynutí
10

sekund nastartujte motor vozidla.
7
Praktick

106
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování
v ozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nesmějí být použity
na dojezdové rezer vní kolo.
Respektujte nařízení a
předpisy pro
používání sněhových řetězů platné v
dané
zemi a
maximální povolenou rychlost.
Doporučení týkající se
montáže
F Pokud musíte nasazovat sněhové řetězy během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a v případě
potřeby zajistěte kola klíny, aby vozidlo
nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O
patrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost
50
km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
Důrazně doporučujeme vyzkoušet
nasazování sněhových řetězů před
odjezdem, na rovném a
suchém povrchu.
Nejezděte s
nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a
rovněž
povrch vozovky. Pokud je vozidlo
vybaveno ráfky kol z
hliníkové slitiny,
ujistěte se, že žádná část sněhového
řetězu nebo úchytů není v
kontaktu
s
ráfkem. Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol vašeho vozidla:
Rozměry původních pneumatik Maximální velikost
článku
185/65
R159
mm
195/55
R16
Více informací o
sněhových řetězech vám
poskytne ser vis sítě CITROËN nebo jiný
odborný ser vis.
Pr

114
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej předejte pracovníkům
ser visu sítě CITROËN nebo jiného
odborného ser visu a zlikvidujte také
nádoby, které byly pro tento účel
u r č e ny.
Hladina motorového oleje
Tato hladina se kontroluje pomocí
měrky umístěné pod kapotou. Pokud
se týká umístění této měrky, viz
popis motorového prostoru.
Měření je spolehlivé pouze v
případě, když
vozidlo stojí ve vodorovné poloze a
jeho motor
je zastavený nejméně po dobu 30
minut.
Doplňování oleje mezi dvěma pravidelnými
ser visními prohlídkami (nebo výměnami
oleje) je zcela běžné. CITROËN doporučuje
provádět kontrolu hladiny a
případné
doplnění po každých ujetých 5
000 km.
Kontrola pomocí měrky oleje
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F
U
chopte měrku za její barevně označený
konec a
zcela ji vytáhněte.
F

O
třete konec měrky pomocí čisté, netřepivé
tkaniny.
F

Z
asuňte měrku zpět až na doraz, znovu
ji vytáhněte a
proveďte vizuální kontrolu:
hladina se musí nacházet mezi značkami
a
a B.
A = MA X
B = MIN -

P
okud hladina je pod značkou MIN
, je nutné
motorový olej doplnit.
Doplňování hladiny motorového
oleje
Jakostní třída oleje
Olej musí odpovídat typu motoru vozidla
a
splňovat doporučení výrobce vozidla.
Informace o
umístění nalévacího otvoru
naleznete v
kapitole popisu motorového
prostoru vašeho vozidla.
F

V
yšroubujte uzávěr pro přístup k plnicímu
otvoru.
F

D
olévejte olej po malém množství, aby
se předešlo potřísnění okolních dílů
(nebezpečí požáru).
F

V
yčkejte několik minut, než překontrolujete
množství oleje ruční měrkou.
F

D
oplňte olej znovu, pokud je to nutné.
F

P
o dokončení kontroly uzávěr nalévacího
otvoru pečlivě našroubujte a
měrku vraťte
zpět na její místo.
Výměna motorového olejePokud zjistíte, že se hladina nachází nad
značkou a nebo pod značkou B , nespouštějte
motor .
-

P
okud je překročena hladina MAX
(nebezpečí poškození motoru), obraťte
se na ser vis sítě CITROËN nebo na jiný
odborný ser vis. Podrobné informace o
inter valech výměny této
kapaliny naleznete v
dokumentu Plán údržby
výrobce.
Aby byla zachována spolehlivost motoru
a
zařízení na omezování emisí škodlivin, nikdy
nepoužívejte do motorového oleje přísady.
Praktick

116
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
pr vky v souladu s pokyny v dokumentu plánu
údržby výrobce a
v závislosti na typu motoru
vašeho vozidla.
Jinak požádejte o
provedení kontroly ser vis sítě
CITROËN nebo jiný odborný ser vis.
12V akumulátor
Baterie nevyžaduje žádnou údržbu.
I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek
(u verzí bez rychlosvorek) a
čistotu
připojovacích míst.
Více informací a
opatření, která je třeba
podniknout před zahájením jakékoliv
práce na 12
V akumulátoru , naleznete
v

příslušné kapitole.
Verze vozidel vybavené systémem Stop
& Start pracují s
olověným akumulátorem
12

V se specifickou technologií
a
c

harakteristikami.
Jeho výměna smí být prováděna pouze
v

ser visu sítě CITROËN nebo v jiném
odborném servisu.
Filtr, vzduchový
Inter valy výměny těchto součástí
jsou uvedeny v dokumentu plánu
údržby výrobce.
Vyžadují-li to podmínky v
daném prostředí
(např. vysoká prašnost) a
provozní podmínky
vozidla (např. jízdy ve městě), vyměňujte je
případně dvakrát častěji .
Filtr v kabině
Inter valy výměny těchto součástí
jsou uvedeny v
dokumentu plánu
údržby výrobce.
Vyžadují-li to podmínky v
daném prostředí
(např. vysoká prašnost) a
provozní podmínky
vozidla (např. jízdy ve městě), vyměňujte je
případně dvakrát častěji .
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a
být příčinou
nepříjemných pachů.
Olejový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Inter valy výměny této součásti jsou
uvedeny v
dokumentu plán údržby
výrobce.
Filtr pevných částic (naftové
motory)
Nepřerušované svícení této
kontrolky a zobrazení výstražného
hlášení na obrazovce ( je-li ve
výbavě) signalizují počátek zanesení
filtru pevných částic.
Jakmile to dopravní situace umožní, proveďte
regeneraci filtru – jeďte rychlostí alespoň
60

km/h, dokud kontrolka nezhasne.
Jestliže kontrolka nadále svítí, znamená to
nedostatečné množství aditiva; řiďte se pokyny
v

kapitole „ Aditivum do motorové nafty“.
Pr
