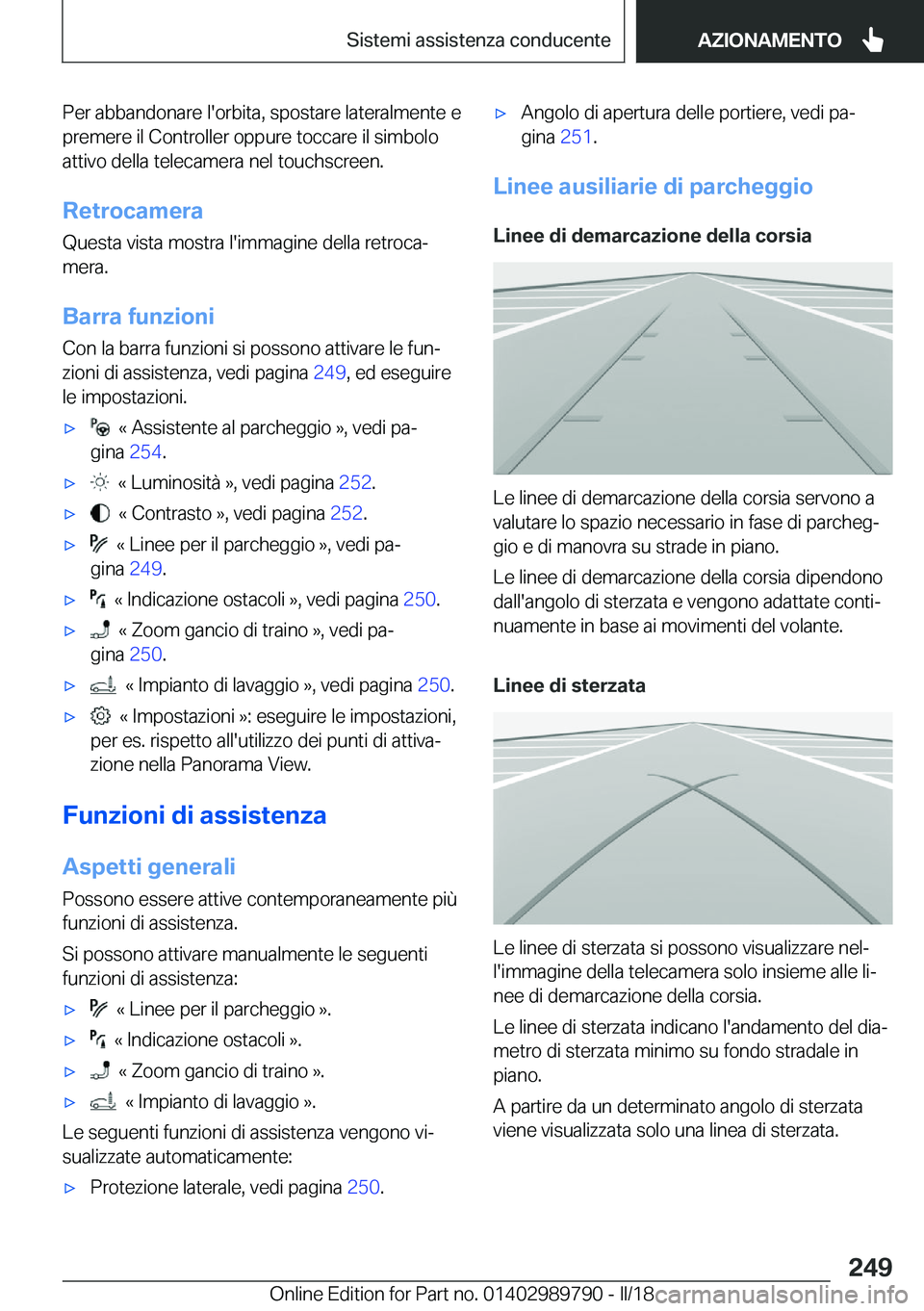

Per abbandonare l'orbita, spostare lateralmente e
premere il Controller oppure toccare il simbolo attivo della telecamera nel touchscreen.
Retrocamera Questa vista mostra l'immagine della retrocaªmera.
Barra
funzioni Con la barra funzioni si possono attivare le funª
zioni di assistenza, vedi pagina 249, ed eseguire
le impostazioni.'x « Assistente al parcheggio {, vedi paª
gina 254.'x « Luminosità {, vedi pagina 252.'x « Contrasto {, vedi pagina 252.'x « Linee per il parcheggio {, vedi paª
gina 249.'x « Indicazione ostacoli {, vedi pagina 250.'x « Zoom gancio di traino {, vedi paª
gina 250.'x « Impianto di lavaggio {, vedi pagina 250.'x « Impostazioni {: eseguire le impostazioni,
per es. rispetto all'utilizzo dei punti di attivaª zione nella Panorama View.
Funzioni
di
assistenza
Aspetti
generali
Possono essere attive contemporaneamente più funzioni di assistenza.
Si possono attivare manualmente le seguenti
funzioni di assistenza:
'x « Linee per il parcheggio {.'x « Indicazione ostacoli {.'x « Zoom gancio di traino {.'x « Impianto di lavaggio {.
Le seguenti funzioni di assistenza vengono viª sualizzate automaticamente:
'xProtezione laterale, vedi pagina 250.'xAngolo di apertura delle portiere, vedi paª
gina 251.
Linee
ausiliarie
di
parcheggio
Linee
di
demarcazione
della
corsia
Le linee di demarcazione della corsia servono a
valutare lo spazio necessario in fase di parchegª gio e di manovra su strade in piano.
Le linee di demarcazione della corsia dipendono
dall'angolo di sterzata e vengono adattate contiª
nuamente in base ai movimenti del volante.
Linee
di
sterzata
Le linee di sterzata si possono visualizzare nelª
l'immagine della telecamera solo insieme alle liª
nee di demarcazione della corsia.
Le linee di sterzata indicano l'andamento del diaª
metro di sterzata minimo su fondo stradale in
piano.
A partire da un determinato angolo di sterzata viene visualizzata solo una linea di sterzata.
Seite 249Sistemi
assisten[a
conducenteAZIONAMENTO249
Online Edition for Part no. 01402989790 - II/18

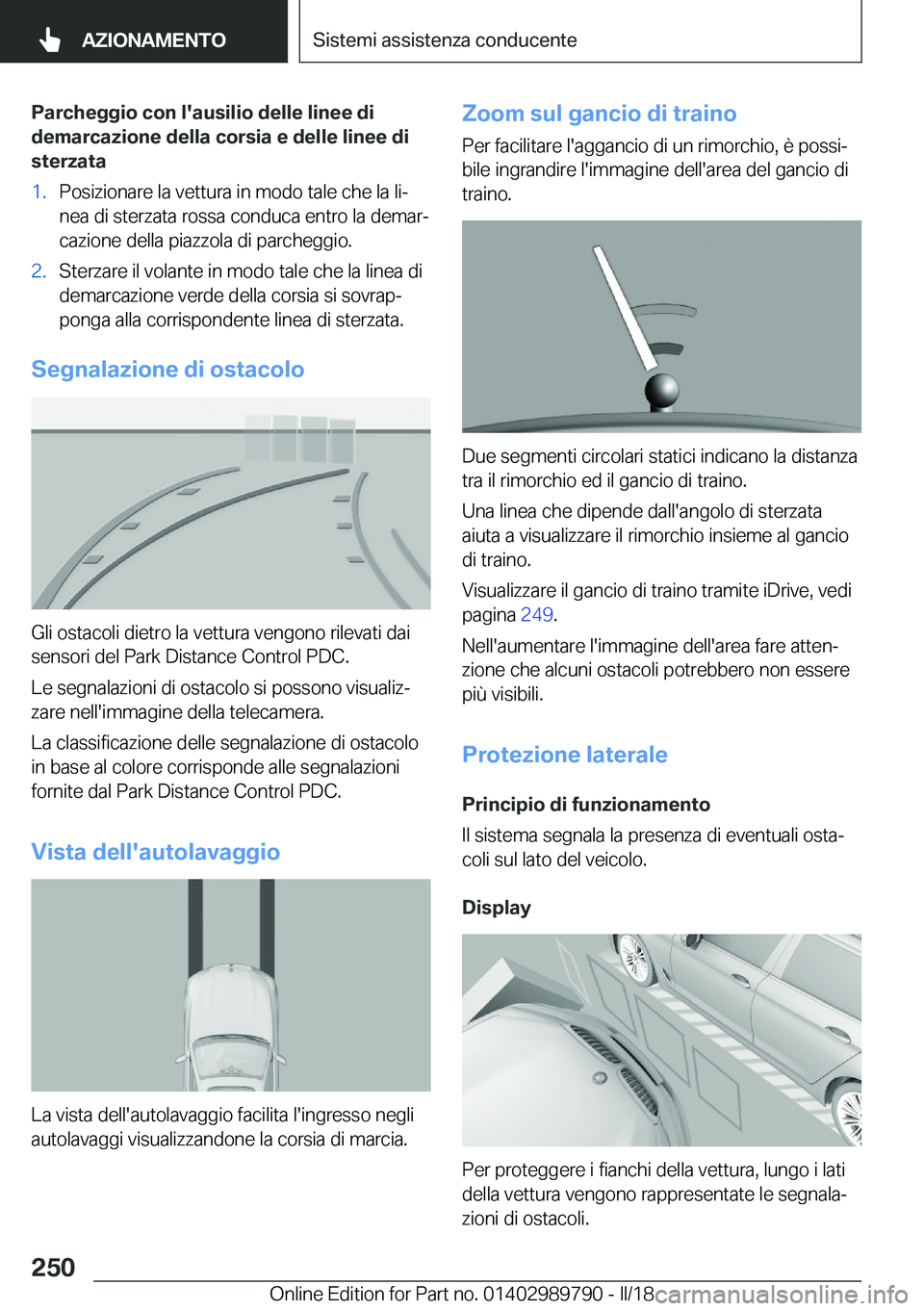

Parcheggio
con
l'ausilio
delle
linee
didemarcazione
della
corsia
e
delle
linee
disterzata1.Posizionare la vettura in modo tale che la liª
nea di sterzata rossa conduca entro la demarª cazione della piazzola di parcheggio.2.Sterzare il volante in modo tale che la linea didemarcazione verde della corsia si sovrapª
ponga alla corrispondente linea di sterzata.
Segnalazione
di
ostacolo
Gli ostacoli dietro la vettura vengono rilevati dai sensori del Park Distance Control PDC.
Le segnalazioni di ostacolo si possono visualizª
zare nell'immagine della telecamera.
La classificazione delle segnalazione di ostacolo
in base al colore corrisponde alle segnalazioni
fornite dal Park Distance Control PDC.
Vista
dell'autolavaggio
La vista dell'autolavaggio facilita l'ingresso negli autolavaggi visualizzandone la corsia di marcia.
Zoom
sul
gancio
di
traino
Per facilitare l'aggancio di un rimorchio, è possiª
bile ingrandire l'immagine dell'area del gancio di
traino.
Due segmenti circolari statici indicano la distanza
tra il rimorchio ed il gancio di traino.
Una linea che dipende dall'angolo di sterzataaiuta a visualizzare il rimorchio insieme al gancio
di traino.
Visualizzare il gancio di traino tramite iDrive, vedi
pagina 249.
Nell'aumentare l'immagine dell'area fare attenª zione che alcuni ostacoli potrebbero non essere
più visibili.
Protezione
laterale
Principio
di
funzionamento
Il sistema segnala la presenza di eventuali ostaª
coli sul lato del veicolo.
Display
Per proteggere i fianchi della vettura, lungo i lati della vettura vengono rappresentate le segnalaª
zioni di ostacoli.
Seite 250AZIONAMENTOSistemi
assisten[a
conducente250
Online Edition for Part no. 01402989790 - II/18

'xIndicazioni assenti: non è stato rilevato nesª
sun ostacolo.'xIndicazioni colorate: avvertimento di ostacoli riconosciuti.
Limiti
della
protezione
laterale
Il sistema segnala soltanto eventuali ostacoli
fermi precedentemente rilevati dal passaggio dei
sensori.
Il sistema non è in grado di rilevare se in un seª
condo momento l'ostacolo si muove. Per questo motivo le indicazioni nell'immagine a vetturaferma dopo un certo periodo non vengono più viª
sualizzate. La zona vicino alla vettura deve essere
nuovamente misurata.
Angolo
di
apertura
delle
portiere
Principio
di
funzionamento
Se è attivata la segnalazione di ostacolo, il siª
stema mostra gli ostacoli fissi che limitano l'anª
golo di apertura della portiera.
Il sistema non avvisa riguardo a mezzi in avvicinaª
mento.
Con la leva selettrice in posizione P vengono viª
sualizzati gli angoli di apertura massima delle porª tiere.
Non appena la vettura si muove, invece degli anª goli di apertura vengono visualizzate le linee ausiª
liarie di parcheggio.
Limiti
della
rappresentazione
L'ambiente circostante la vettura per motivi tecª
nici viene rappresentato deformato.
Anche se i simboli degli angoli di apertura delle
portiere non si sovrappongono su altri oggetti sul
Control Display, per il parcheggio accanto ad altri oggetti osservare i seguenti punti:
Per un gioco di prospettiva gli oggetti sporgenti
situati in alto possono essere più vicini di quanto
appaiano sul Control Display.
Panorama
View
Principio
di
funzionamento
In prossimità di incroci con scarsa visibilità il siª
stema consente di visualizzare in anticipo altri
veicoli.
Aspetti
generali
Gli utenti della strada nascosti da ostacoli laterali
sono visibili con notevole ritardo dal sedile conª
ducente. Per migliorare la vista, le telecamere riª
levano il traffico laterale nella zona anteriore e poª
steriore.
Le linee gialle nell'immagine riprodotta segnalano l'estremità anteriore e posteriore della vettura.
L'immagine della telecamera in alcune zone riª
sulta fortemente distorta e non è quindi adatta a
valutare le distanze.
Visualizzazione
sul
Control
Display A motore acceso premere il tasto.
A seconda della direzione di marcia, viene visuaª
lizzata l'immagine della telecamera corrisponª
dente:
Seite 251Sistemi
assisten[a
conducenteAZIONAMENTO251
Online Edition for Part no. 01402989790 - II/18

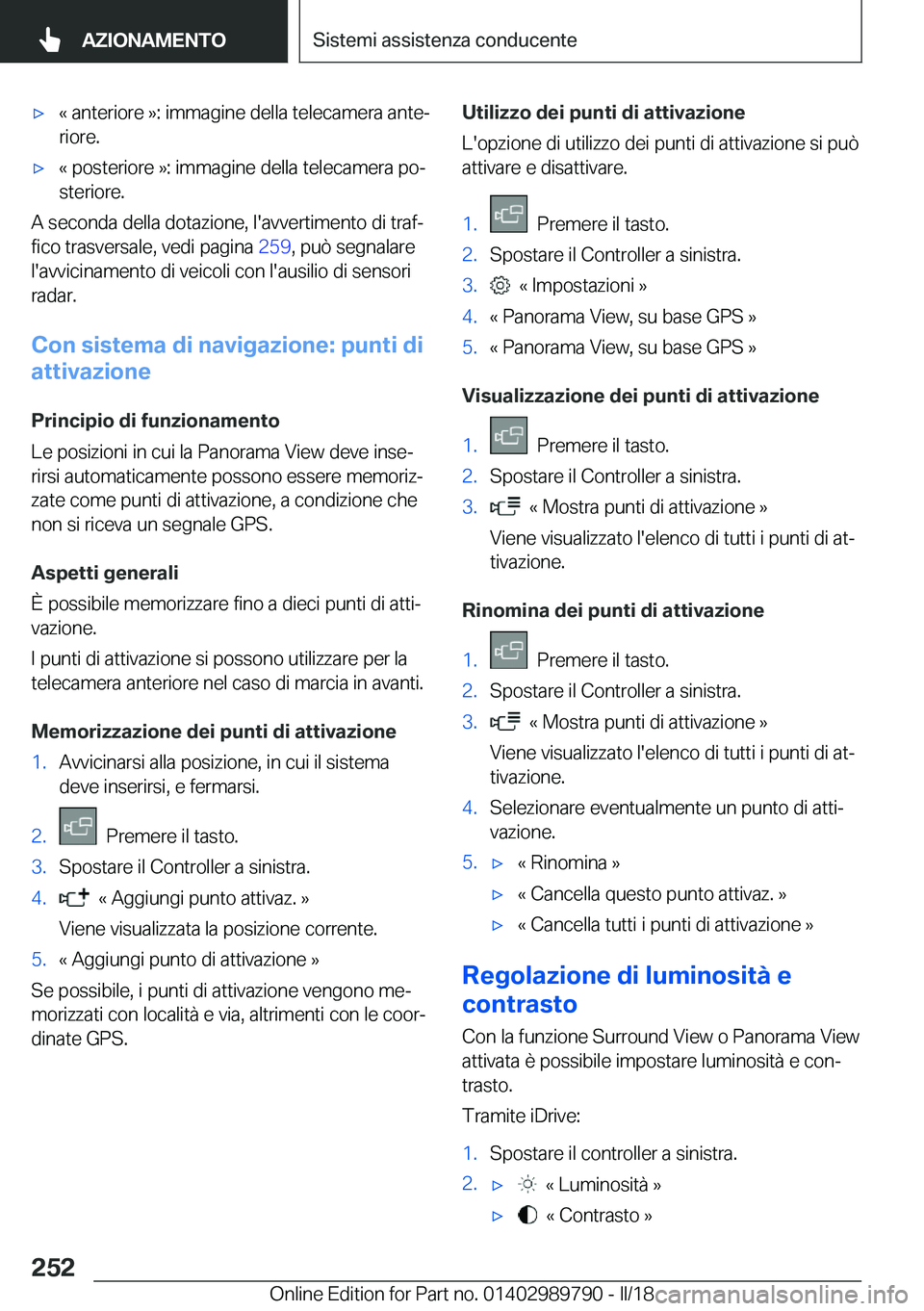

'x« anteriore {: immagine della telecamera anteªriore.'x« posteriore {: immagine della telecamera poª
steriore.
A seconda della dotazione, l'avvertimento di trafª
fico trasversale, vedi pagina 259, può segnalare
l'avvicinamento di veicoli con l'ausilio di sensori
radar.
Con
sistema
di
navigazione:
punti
di
attivazione
Principio
di
funzionamento Le posizioni in cui la Panorama View deve inseª
rirsi automaticamente possono essere memorizª zate come punti di attivazione, a condizione chenon si riceva un segnale GPS.
Aspetti
generali

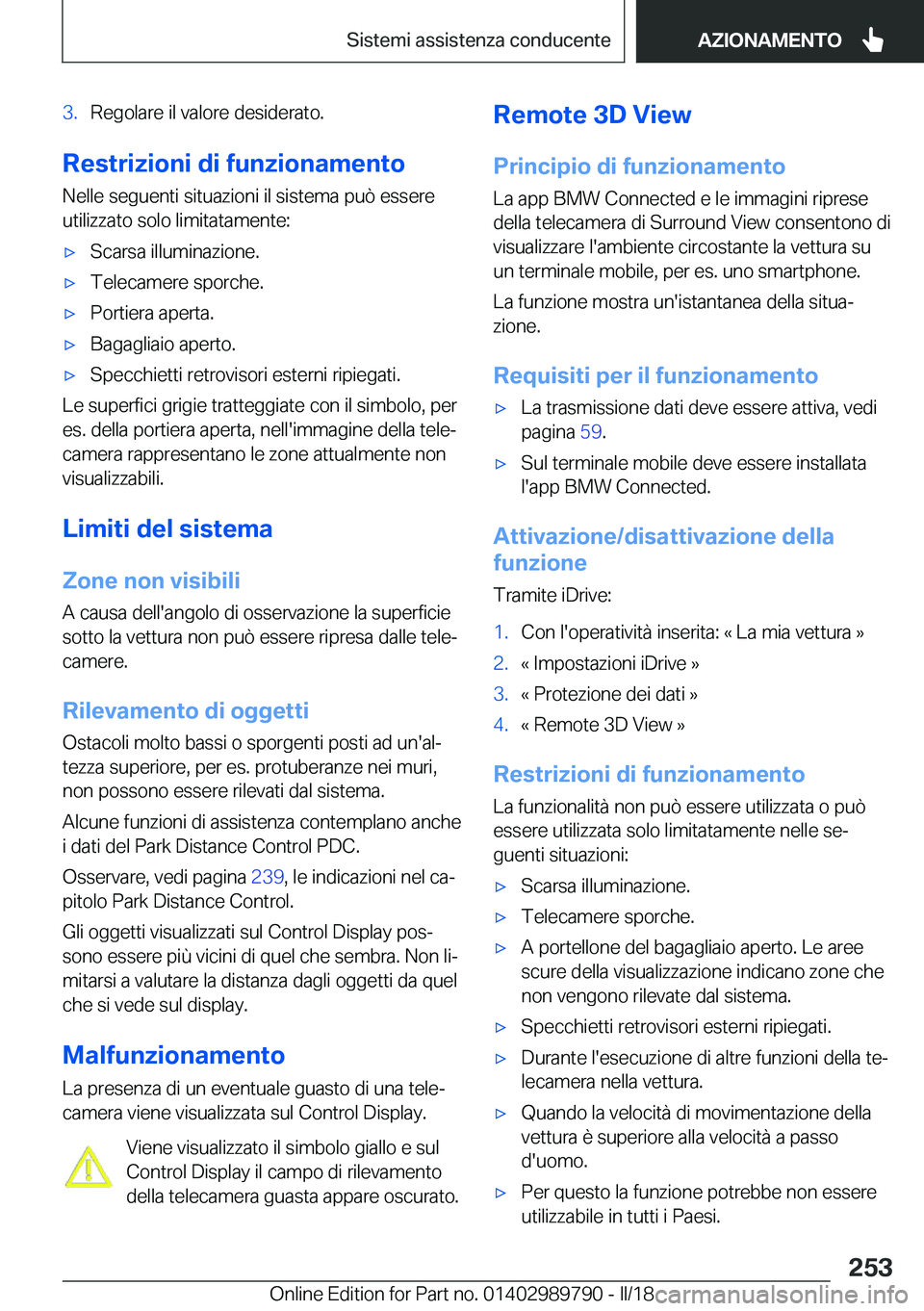

3.Regolare il valore desiderato.
Restrizioni
di
funzionamentoNelle seguenti situazioni il sistema può essere
utilizzato solo limitatamente:
'xScarsa illuminazione.'xTelecamere sporche.'xPortiera aperta.'xBagagliaio aperto.'xSpecchietti retrovisori esterni ripiegati.
Le superfici grigie tratteggiate con il simbolo, per es. della portiera aperta, nell'immagine della teleªcamera rappresentano le zone attualmente nonvisualizzabili.
Limiti
del
sistema Zone
non
visibiliA causa dell'angolo di osservazione la superficiesotto la vettura non può essere ripresa dalle teleªcamere.
Rilevamento
di
oggetti Ostacoli molto bassi o sporgenti posti ad un'alªtezza superiore, per es. protuberanze nei muri,
non possono essere rilevati dal sistema.
Alcune funzioni di assistenza contemplano anche
i dati del Park Distance Control PDC.
Osservare, vedi pagina 239, le indicazioni nel caª
pitolo Park Distance Control.
Gli oggetti visualizzati sul Control Display posª
sono essere più vicini di quel che sembra. Non liª
mitarsi a valutare la distanza dagli oggetti da quel che si vede sul display.
Malfunzionamento La presenza di un eventuale guasto di una teleªcamera viene visualizzata sul Control Display.
Viene visualizzato il simbolo giallo e sul
Control Display il campo di rilevamento della telecamera guasta appare oscurato.
Remote
3D
View
Principio
di
funzionamento La app BMW Connected e le immagini ripresedella telecamera di Surround View consentono divisualizzare l'ambiente circostante la vettura su
un terminale mobile, per es. uno smartphone.
La funzione mostra un'istantanea della situaªzione.
Requisiti
per
il
funzionamento'xLa trasmissione dati deve essere attiva, vedi pagina 59.'xSul terminale mobile deve essere installata
l'app BMW Connected.
Attivazione/disattivazione
della
funzione
Tramite iDrive:
1.Con l'operatività inserita: « La mia vettura {2.« Impostazioni iDrive {3.« Protezione dei dati {4.« Remote 3D View {
Restrizioni
di
funzionamento La funzionalità non può essere utilizzata o puòessere utilizzata solo limitatamente nelle seª
guenti situazioni:
'xScarsa illuminazione.'xTelecamere sporche.'xA portellone del bagagliaio aperto. Le aree
scure della visualizzazione indicano zone che
non vengono rilevate dal sistema.'xSpecchietti retrovisori esterni ripiegati.'xDurante l'esecuzione di altre funzioni della teª
lecamera nella vettura.'xQuando la velocità di movimentazione della vettura è superiore alla velocità a passo
d'uomo.'xPer questo la funzione potrebbe non essere
utilizzabile in tutti i Paesi.Seite 253Sistemi
assisten[a
conducenteAZIONAMENTO253
Online Edition for Part no. 01402989790 - II/18

'xPer motivi di privacy la funzione può essere
eseguita solo tre volte nel corso di due ore.

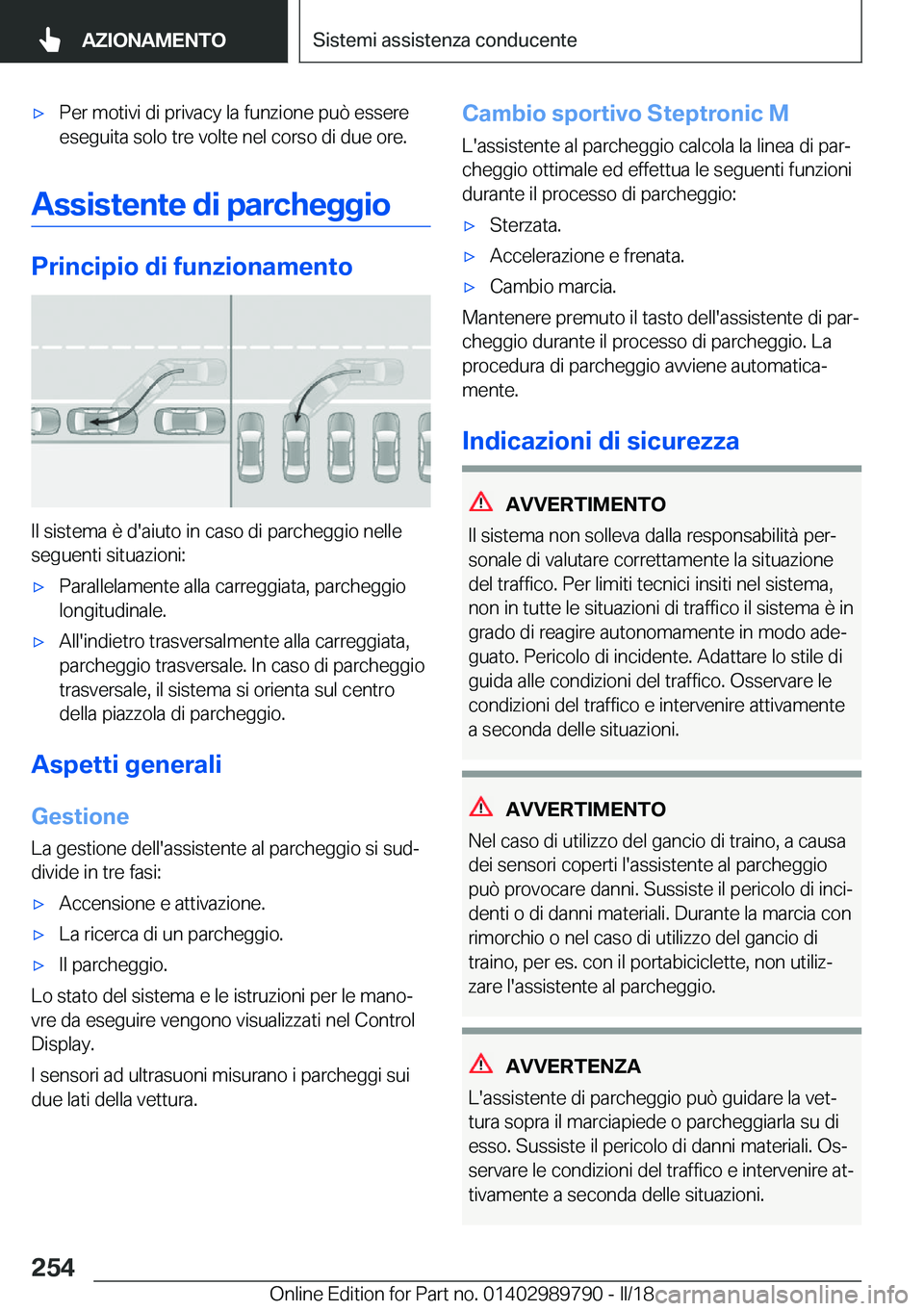

Assistente
di
parcheggio
Principio
di
funzionamento
Il sistema è d'aiuto in caso di parcheggio nelle
seguenti situazioni:
'xParallelamente alla carreggiata, parcheggio
longitudinale.'xAll'indietro trasversalmente alla carreggiata, parcheggio trasversale. In caso di parcheggio
trasversale, il sistema si orienta sul centro
della piazzola di parcheggio.
Aspetti
generali
Gestione
La gestione dell'assistente al parcheggio si sudª
divide in tre fasi:
'xAccensione e attivazione.'xLa ricerca di un parcheggio.'xIl parcheggio.
Lo stato del sistema e le istruzioni per le manoª vre da eseguire vengono visualizzati nel Control
Display.
I sensori ad ultrasuoni misurano i parcheggi sui
due lati della vettura.
Cambio
sportivo
Steptronic
M
L'assistente al parcheggio calcola la linea di parªcheggio ottimale ed effettua le seguenti funzionidurante il processo di parcheggio:'xSterzata.'xAccelerazione e frenata.'xCambio marcia.
Mantenere premuto il tasto dell'assistente di parªcheggio durante il processo di parcheggio. La procedura di parcheggio avviene automaticaªmente.
Indicazioni
di
sicurezza
AVVERTIMENTO
Il sistema non solleva dalla responsabilità perª
sonale di valutare correttamente la situazione del traffico. Per limiti tecnici insiti nel sistema,non in tutte le situazioni di traffico il sistema è in
grado di reagire autonomamente in modo adeª guato. Pericolo di incidente. Adattare lo stile di
guida alle condizioni del traffico. Osservare le
condizioni del traffico e intervenire attivamente a seconda delle situazioni.
AVVERTIMENTO
Nel caso di utilizzo del gancio di traino, a causa dei sensori coperti l'assistente al parcheggio
può provocare danni. Sussiste il pericolo di inciª denti o di danni materiali. Durante la marcia con
rimorchio o nel caso di utilizzo del gancio di
traino, per es. con il portabiciclette, non utilizª
zare l'assistente al parcheggio.
AVVERTENZA
L'assistente di parcheggio può guidare la vetª tura sopra il marciapiede o parcheggiarla su diesso. Sussiste il pericolo di danni materiali. Osª
servare le condizioni del traffico e intervenire atª
tivamente a seconda delle situazioni.
Seite 254AZIONAMENTOSistemi
assisten[a
conducente254
Online Edition for Part no. 01402989790 - II/18

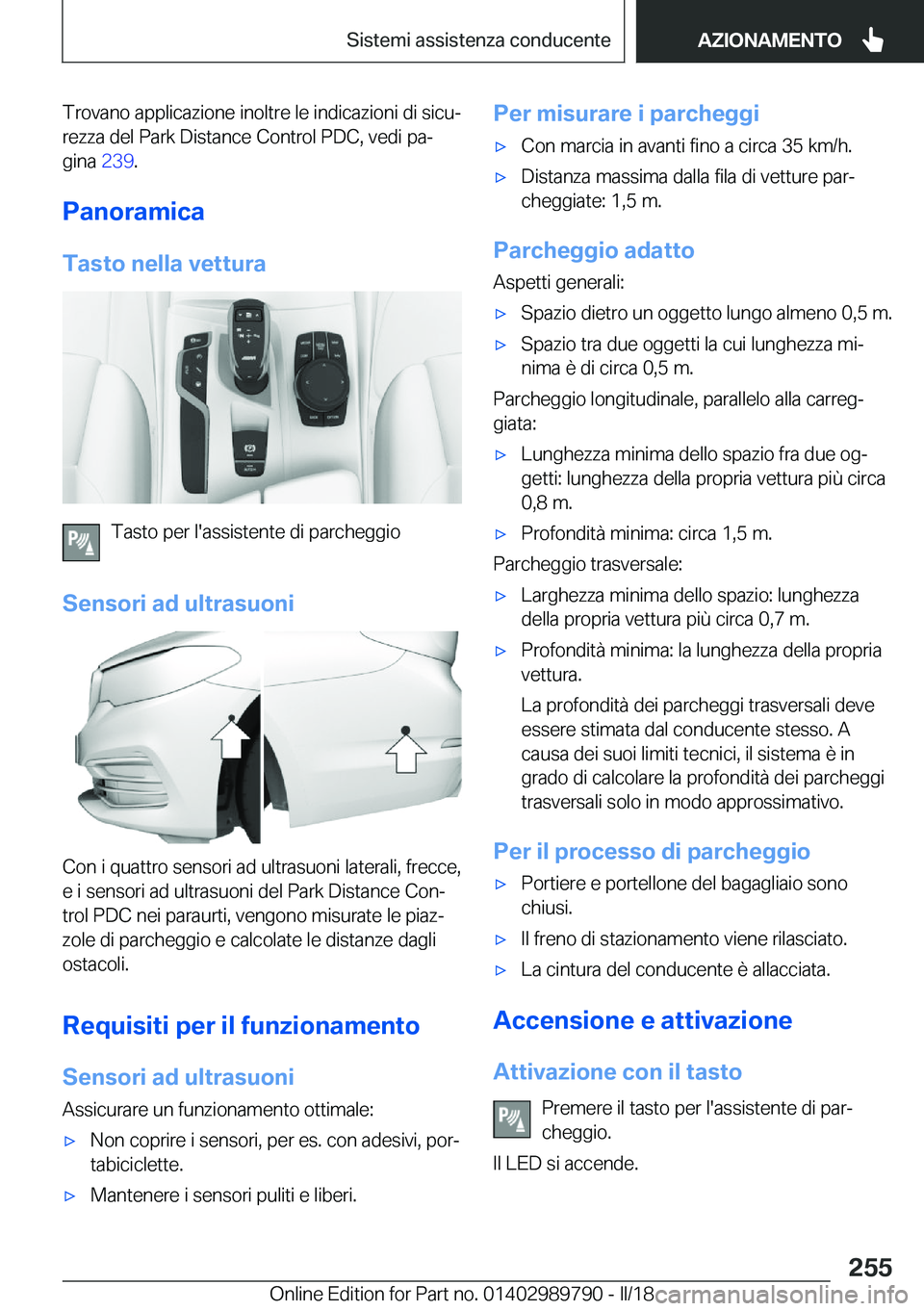

Trovano applicazione inoltre le indicazioni di sicuª
rezza del Park Distance Control PDC, vedi paª
gina 239.
Panoramica Tasto
nella
vettura
Tasto per l'assistente di parcheggio
Sensori
ad
ultrasuoni
Con i quattro sensori ad ultrasuoni laterali, frecce,
e i sensori ad ultrasuoni del Park Distance Conª
trol PDC nei paraurti, vengono misurate le piazª
zole di parcheggio e calcolate le distanze dagli ostacoli.
Requisiti
per
il
funzionamento
Sensori
ad
ultrasuoni Assicurare un funzionamento ottimale:
'xNon coprire i sensori, per es. con adesivi, porªtabiciclette.'xMantenere i sensori puliti e liberi.Per
misurare
i
parcheggi'xCon marcia in avanti fino a circa 35 km/h.'xDistanza massima dalla fila di vetture parªcheggiate: 1,5 m.
Parcheggio
adatto
Aspetti generali:
'xSpazio dietro un oggetto lungo almeno 0,5 m.'xSpazio tra due oggetti la cui lunghezza miª
nima è di circa 0,5 m.
Parcheggio longitudinale, parallelo alla carregª
giata:
'xLunghezza minima dello spazio fra due ogª
getti: lunghezza della propria vettura più circa 0,8 m.'xProfondità minima: circa 1,5 m.
Parcheggio trasversale:
'xLarghezza minima dello spazio: lunghezzadella propria vettura più circa 0,7 m.'xProfondità minima: la lunghezza della propriavettura.
La profondità dei parcheggi trasversali deve essere stimata dal conducente stesso. A
causa dei suoi limiti tecnici, il sistema è in grado di calcolare la profondità dei parcheggi
trasversali solo in modo approssimativo.
Per
il
processo
di
parcheggio
'xPortiere e portellone del bagagliaio sono chiusi.'xIl freno di stazionamento viene rilasciato.'xLa cintura del conducente è allacciata.
Accensione
e
attivazione
Attivazione
con
il
tasto Premere il tasto per l'assistente di parª
cheggio.
Il LED si accende.
Seite 255Sistemi
assisten[a
conducenteAZIONAMENTO255
Online Edition for Part no. 01402989790 - II/18

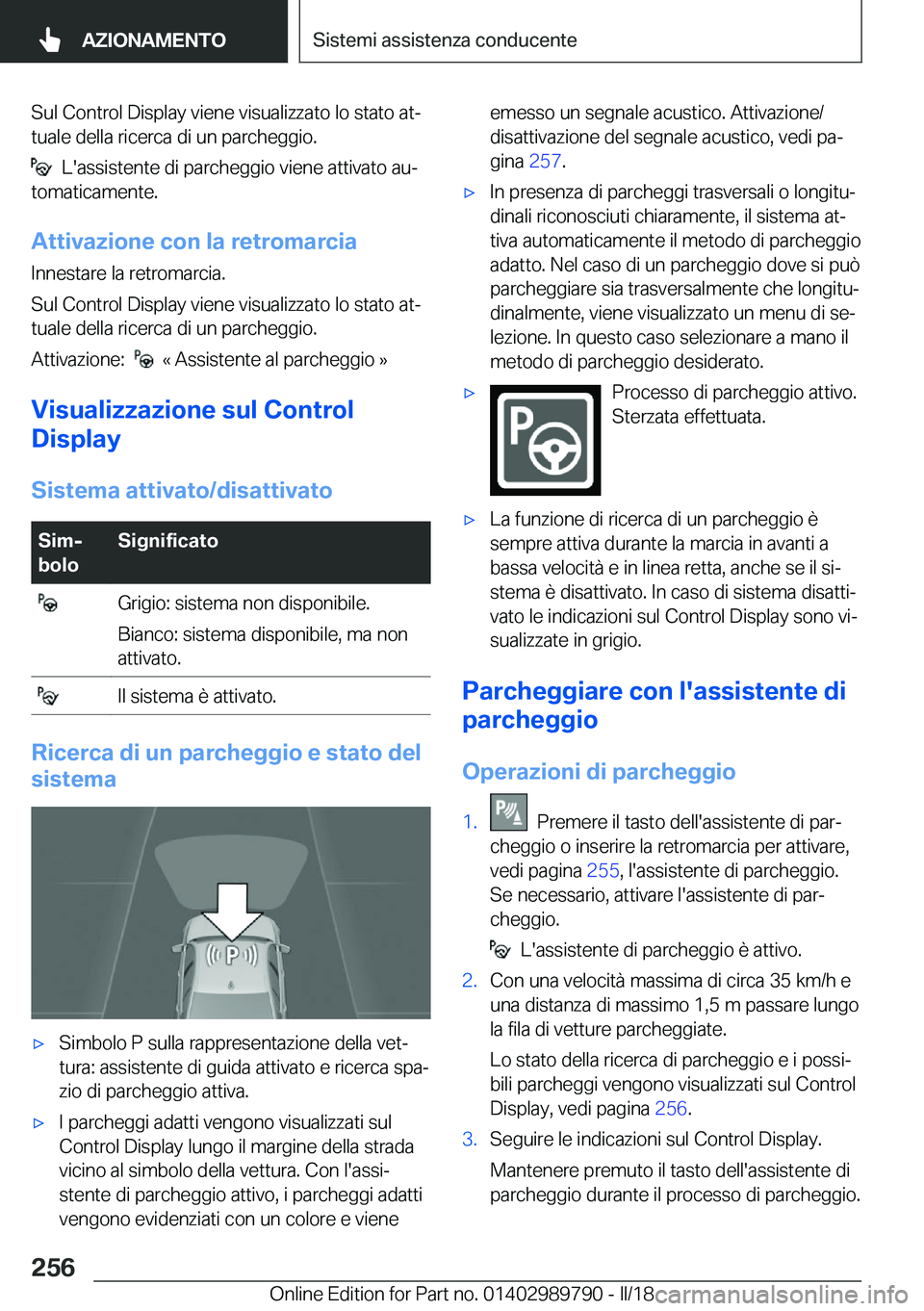

Sul Control Display viene visualizzato lo stato atª
tuale della ricerca di un parcheggio.
L'assistente di parcheggio viene attivato auª
tomaticamente.
Attivazione
con
la
retromarcia Innestare la retromarcia.
Sul Control Display viene visualizzato lo stato atª
tuale della ricerca di un parcheggio.
Attivazione:
« Assistente al parcheggio {
Visualizzazione
sul
Control
Display
Sistema
attivato/disattivato
Simj
boloSignificato Grigio: sistema non disponibile.
Bianco: sistema disponibile, ma non
attivato. Il sistema è attivato.
Ricerca
di
un
parcheggio
e
stato
del
sistema
'xSimbolo P sulla rappresentazione della vetª
tura: assistente di guida attivato e ricerca spaª
zio di parcheggio attiva.'xI parcheggi adatti vengono visualizzati sul
Control Display lungo il margine della strada
vicino al simbolo della vettura. Con l'assiª stente di parcheggio attivo, i parcheggi adatti
vengono evidenziati con un colore e vieneemesso un segnale acustico. Attivazione/
disattivazione del segnale acustico, vedi paª gina 257.'xIn presenza di parcheggi trasversali o longituª
dinali riconosciuti chiaramente, il sistema atª
tiva automaticamente il metodo di parcheggio adatto. Nel caso di un parcheggio dove si puòparcheggiare sia trasversalmente che longituª
dinalmente, viene visualizzato un menu di seª
lezione. In questo caso selezionare a mano il metodo di parcheggio desiderato.'xProcesso di parcheggio attivo.
Sterzata effettuata.'xLa funzione di ricerca di un parcheggio è
sempre attiva durante la marcia in avanti a bassa velocità e in linea retta, anche se il siªstema è disattivato. In caso di sistema disattiª
vato le indicazioni sul Control Display sono viª sualizzate in grigio.
Parcheggiare
con
l'assistente
di
parcheggio
Operazioni
di
parcheggio
1. Premere il tasto dell'assistente di parª
cheggio o inserire la retromarcia per attivare,
vedi pagina 255, l'assistente di parcheggio.
Se necessario, attivare l'assistente di parª cheggio.
L'assistente di parcheggio è attivo.
2.Con una velocità massima di circa 35 km/h e
una distanza di massimo 1,5 m passare lungo la fila di vetture parcheggiate.
Lo stato della ricerca di parcheggio e i possiª
bili parcheggi vengono visualizzati sul Control
Display, vedi pagina 256.3.Seguire le indicazioni sul Control Display.
Mantenere premuto il tasto dell'assistente diparcheggio durante il processo di parcheggio.Seite 256AZIONAMENTOSistemi
assisten[a
conducente256
Online Edition for Part no. 01402989790 - II/18
