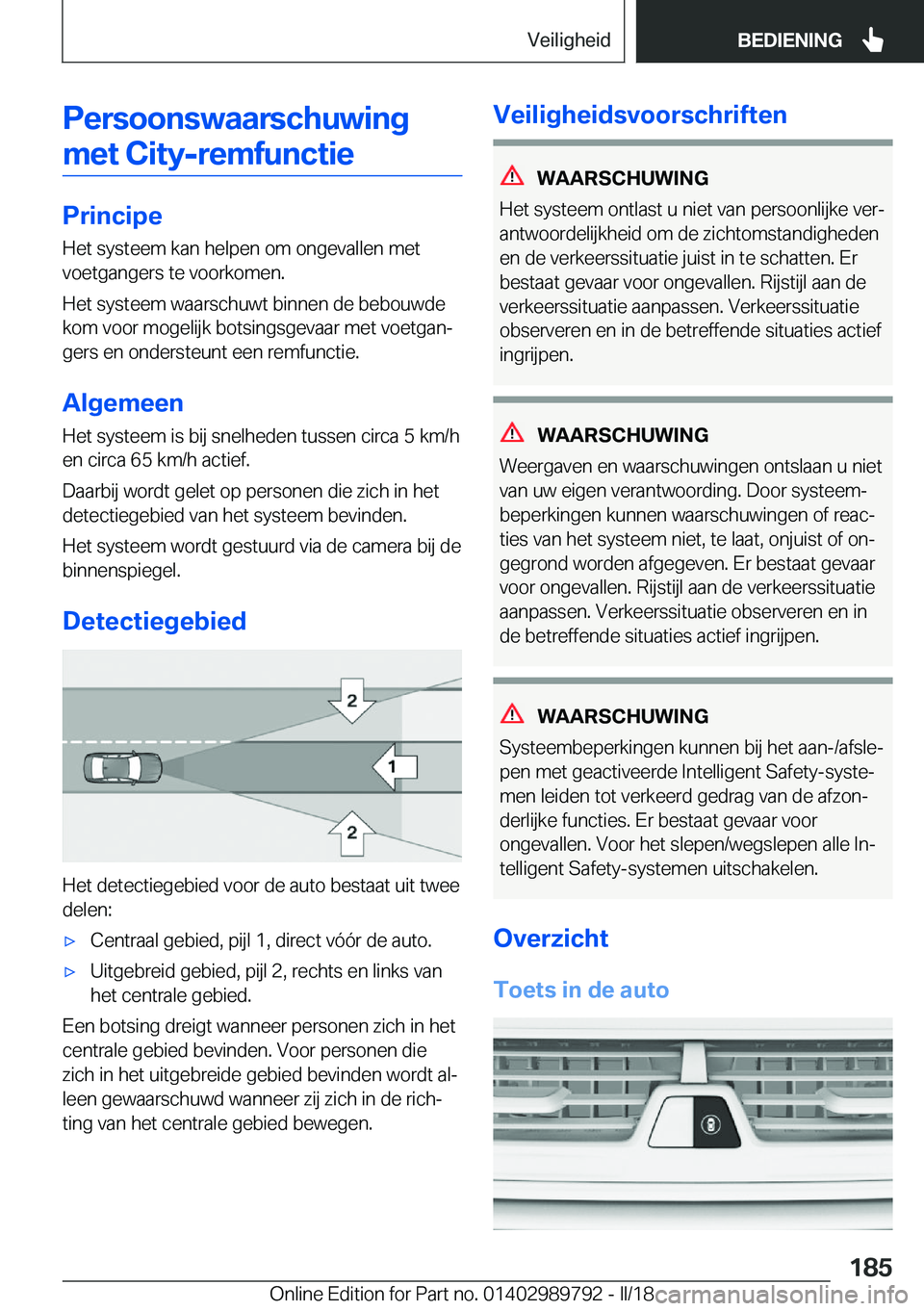

Persoonswaarschuwingmet
City-remfunctie
Principe Het systeem kan helpen om ongevallen metvoetgangers te voorkomen.
Het systeem waarschuwt binnen de bebouwde
kom voor mogelijk botsingsgevaar met voetganj gers en ondersteunt een remfunctie.
Algemeen
Het systeem is bij snelheden tussen circa 5 km/h en circa 65 km/h actief.
Daarbij wordt gelet op personen die zich in het
detectiegebied van het systeem bevinden.
Het systeem wordt gestuurd via de camera bij de
binnenspiegel.
Detectiegebied
Het detectiegebied voor de auto bestaat uit tweedelen:
'xCentraal gebied, pijl 1, direct v

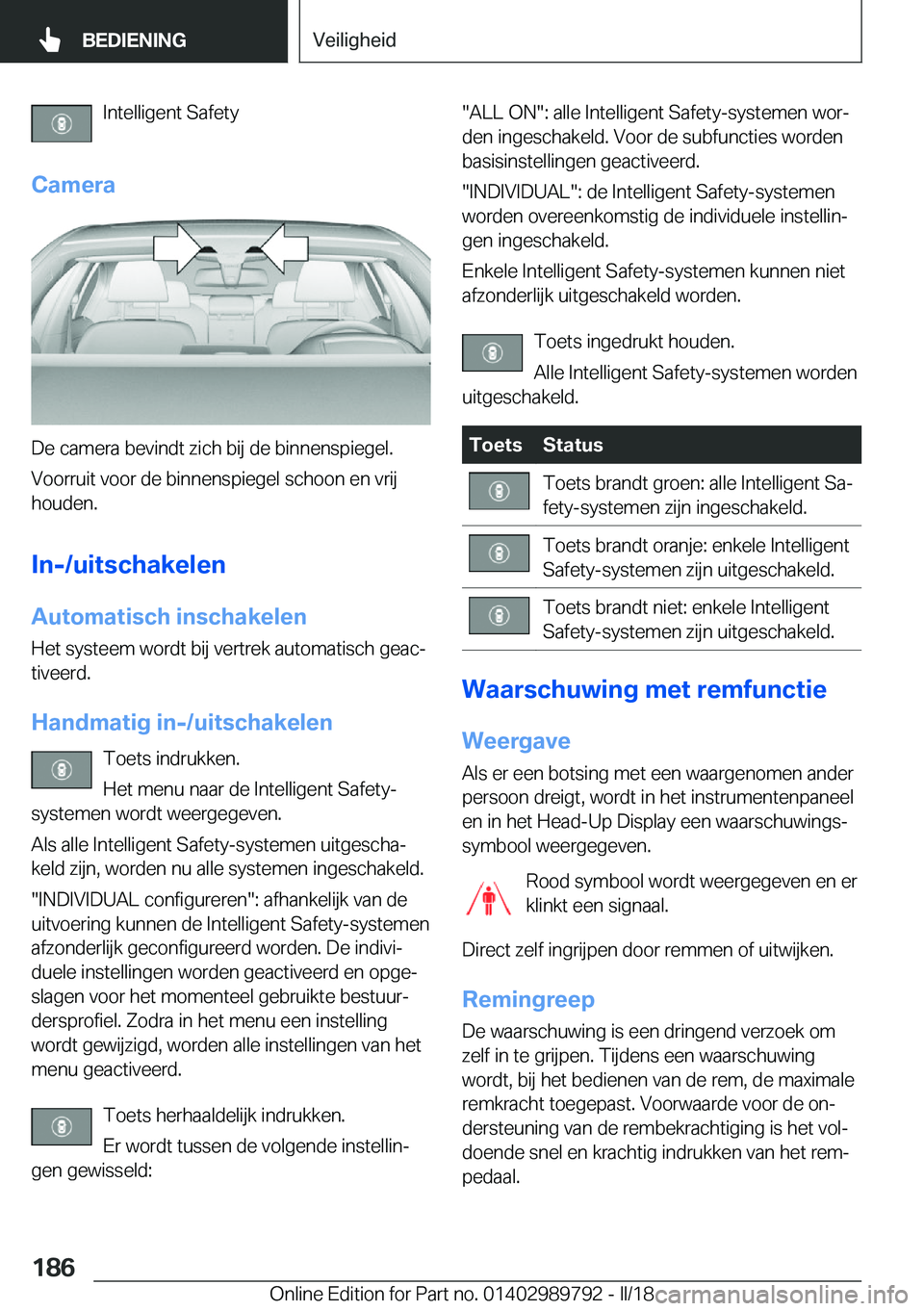

Intelligent Safety
Camera
De camera bevindt zich bij de binnenspiegel. Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen
Automatisch
inschakelen Het systeem wordt bij vertrek automatisch geacj
tiveerd.
Handmatig
in-/uitschakelen Toets indrukken.
Het menu naar de Intelligent Safety-
systemen wordt weergegeven.
Als alle Intelligent Safety-systemen uitgeschaj
keld zijn, worden nu alle systemen ingeschakeld.
"INDIVIDUAL configureren": afhankelijk van de
uitvoering kunnen de Intelligent Safety-systemen afzonderlijk geconfigureerd worden. De indivij
duele instellingen worden geactiveerd en opgej
slagen voor het momenteel gebruikte bestuurj
dersprofiel. Zodra in het menu een instelling
wordt gewijzigd, worden alle instellingen van het
menu geactiveerd.
Toets herhaaldelijk indrukken.
Er wordt tussen de volgende instellinj
gen gewisseld:
"ALL ON": alle Intelligent Safety-systemen worj den ingeschakeld. Voor de subfuncties wordenbasisinstellingen geactiveerd.
"INDIVIDUAL": de Intelligent Safety-systemen worden overeenkomstig de individuele instellinj
gen ingeschakeld.
Enkele Intelligent Safety-systemen kunnen niet afzonderlijk uitgeschakeld worden.
Toets ingedrukt houden.
Alle Intelligent Safety-systemen worden
uitgeschakeld.ToetsStatusToets brandt groen: alle Intelligent Saj
fety-systemen zijn ingeschakeld.Toets brandt oranje: enkele Intelligent Safety-systemen zijn uitgeschakeld.Toets brandt niet: enkele Intelligent
Safety-systemen zijn uitgeschakeld.
Waarschuwing
met
remfunctie
Weergave Als er een botsing met een waargenomen ander
persoon dreigt, wordt in het instrumentenpaneel
en in het Head-Up Display een waarschuwingsj symbool weergegeven.
Rood symbool wordt weergegeven en er
klinkt een signaal.
Direct zelf ingrijpen door remmen of uitwijken.
Remingreep
De waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing wordt, bij het bedienen van de rem, de maximaleremkracht toegepast. Voorwaarde voor de onjdersteuning van de rembekrachtiging is het volj
doende snel en krachtig indrukken van het remj pedaal.
Seite 186BEDIENINGVeiligheid186
Online Edition for Part no. 01402989792 - II/18

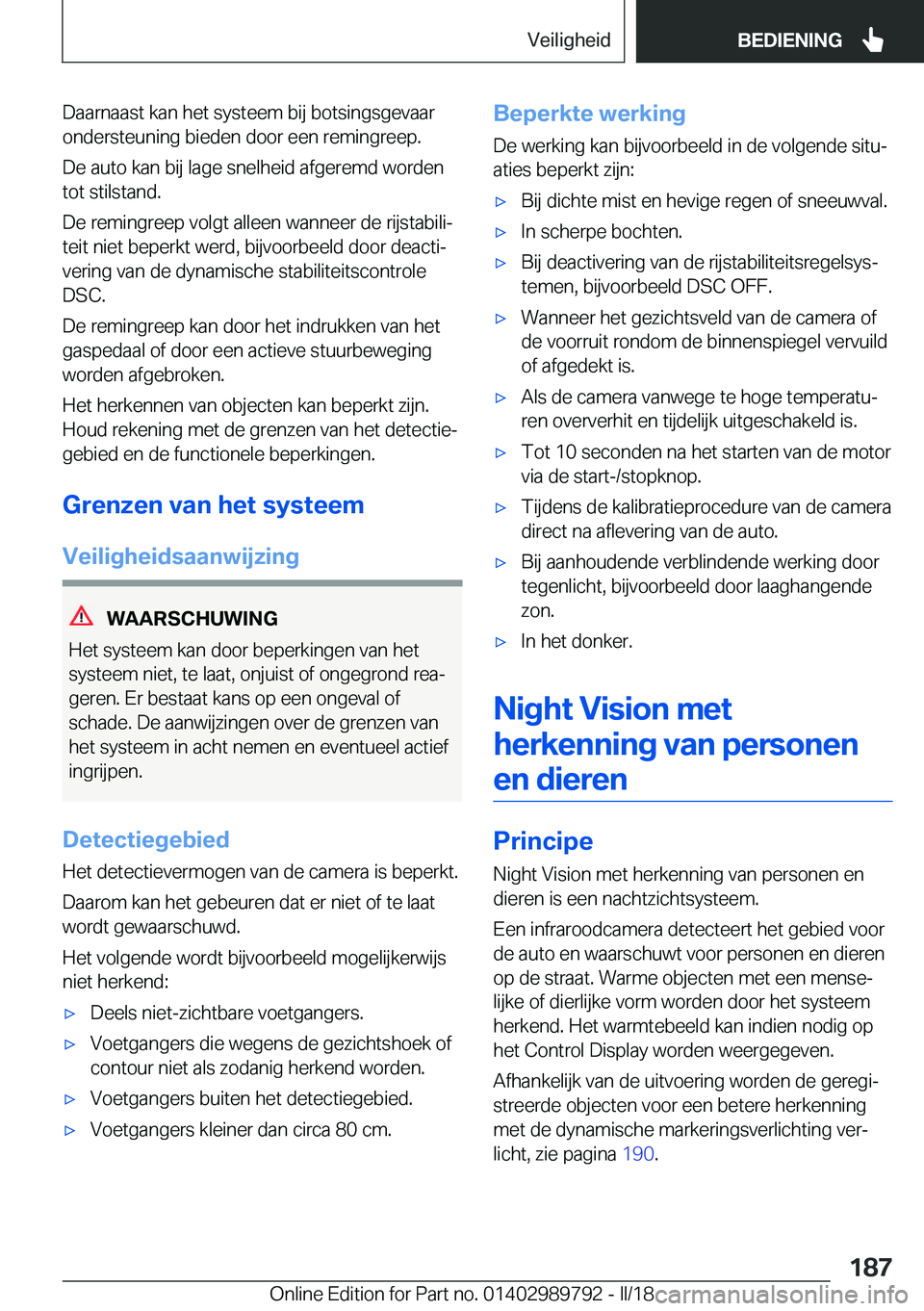

Daarnaast kan het systeem bij botsingsgevaar
ondersteuning bieden door een remingreep.
De auto kan bij lage snelheid afgeremd worden
tot stilstand.
De remingreep volgt alleen wanneer de rijstabilij
teit niet beperkt werd, bijvoorbeeld door deactij vering van de dynamische stabiliteitscontroleDSC.
De remingreep kan door het indrukken van het
gaspedaal of door een actieve stuurbeweging
worden afgebroken.
Het herkennen van objecten kan beperkt zijn.
Houd rekening met de grenzen van het detectiej
gebied en de functionele beperkingen.
Grenzen
van
het
systeem Veiligheidsaanwijzing
WAARSCHUWING
Het systeem kan door beperkingen van het
systeem niet, te laat, onjuist of ongegrond reaj
geren. Er bestaat kans op een ongeval of schade. De aanwijzingen over de grenzen vanhet systeem in acht nemen en eventueel actief
ingrijpen.
Detectiegebied
Het detectievermogen van de camera is beperkt.
Daarom kan het gebeuren dat er niet of te laat
wordt gewaarschuwd.
Het volgende wordt bijvoorbeeld mogelijkerwijs niet herkend:
'xDeels niet-zichtbare voetgangers.'xVoetgangers die wegens de gezichtshoek of
contour niet als zodanig herkend worden.'xVoetgangers buiten het detectiegebied.'xVoetgangers kleiner dan circa 80 cm.Beperkte
werking
De werking kan bijvoorbeeld in de volgende situj
aties beperkt zijn:'xBij dichte mist en hevige regen of sneeuwval.'xIn scherpe bochten.'xBij deactivering van de rijstabiliteitsregelsysj temen, bijvoorbeeld DSC OFF.'xWanneer het gezichtsveld van de camera of
de voorruit rondom de binnenspiegel vervuild
of afgedekt is.'xAls de camera vanwege te hoge temperatuj ren oververhit en tijdelijk uitgeschakeld is.'xTot 10 seconden na het starten van de motor
via de start-/stopknop.'xTijdens de kalibratieprocedure van de camera
direct na aflevering van de auto.'xBij aanhoudende verblindende werking door
tegenlicht, bijvoorbeeld door laaghangende zon.'xIn het donker.
Night
Vision
met
herkenning
van
personenen
dieren
Principe
Night Vision met herkenning van personen en
dieren is een nachtzichtsysteem.
Een infraroodcamera detecteert het gebied voor de auto en waarschuwt voor personen en dierenop de straat. Warme objecten met een mensej
lijke of dierlijke vorm worden door het systeem herkend. Het warmtebeeld kan indien nodig op
het Control Display worden weergegeven.
Afhankelijk van de uitvoering worden de geregij streerde objecten voor een betere herkenningmet de dynamische markeringsverlichting verj
licht, zie pagina 190.
Seite 187VeiligheidBEDIENING187
Online Edition for Part no. 01402989792 - II/18

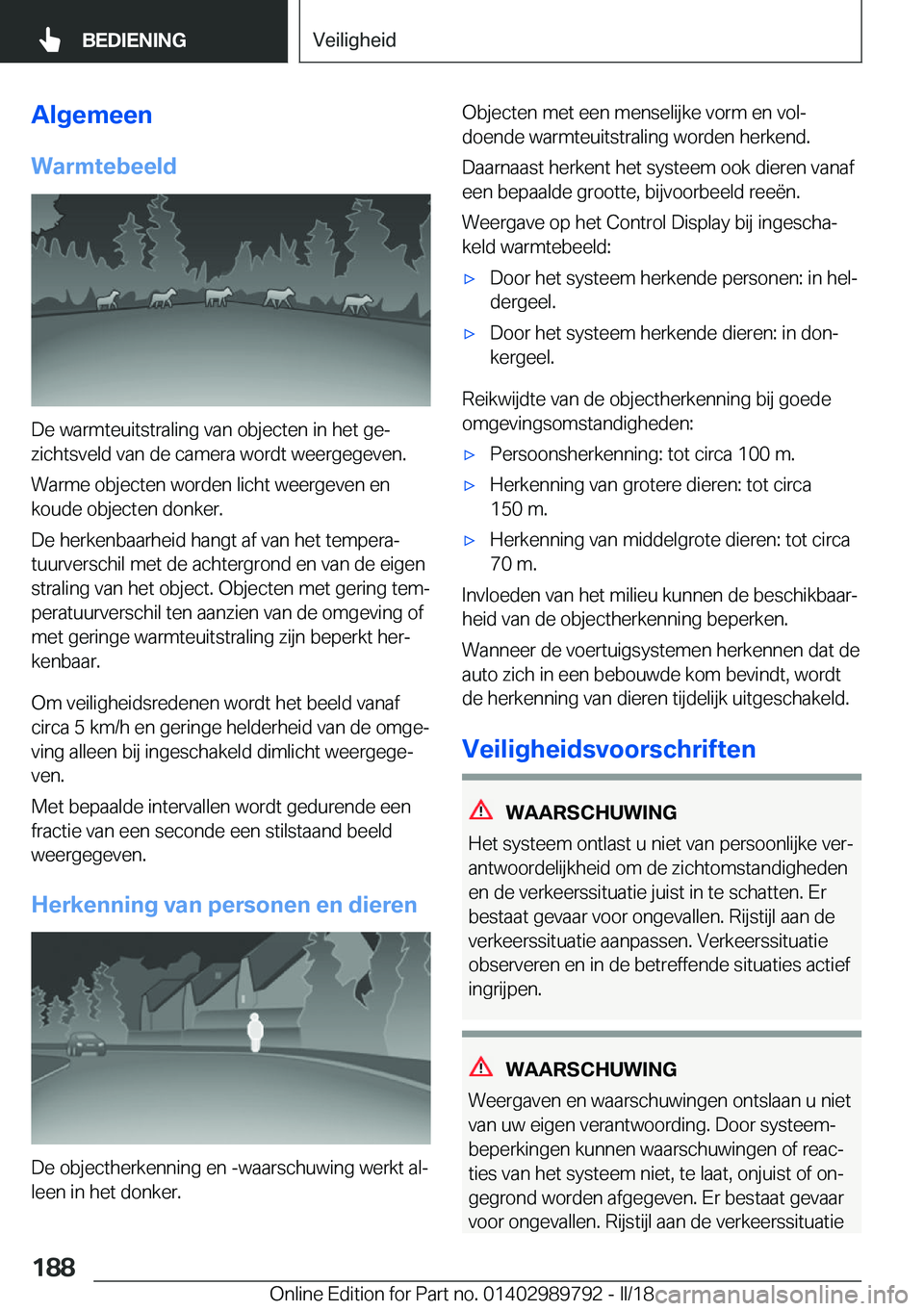

Algemeen
Warmtebeeld
De warmteuitstraling van objecten in het gej zichtsveld van de camera wordt weergegeven.
Warme objecten worden licht weergeven en koude objecten donker.
De herkenbaarheid hangt af van het temperaj
tuurverschil met de achtergrond en van de eigen
straling van het object. Objecten met gering temj
peratuurverschil ten aanzien van de omgeving of
met geringe warmteuitstraling zijn beperkt herj
kenbaar.
Om veiligheidsredenen wordt het beeld vanaf circa 5 km/h en geringe helderheid van de omgej
ving alleen bij ingeschakeld dimlicht weergegej
ven.
Met bepaalde intervallen wordt gedurende een fractie van een seconde een stilstaand beeld
weergegeven.
Herkenning
van
personen
en
dieren
De objectherkenning en -waarschuwing werkt alj
leen in het donker.
Objecten met een menselijke vorm en volj
doende warmteuitstraling worden herkend.
Daarnaast herkent het systeem ook dieren vanaf
een bepaalde grootte, bijvoorbeeld reeën.
Weergave op het Control Display bij ingeschajkeld warmtebeeld:'xDoor het systeem herkende personen: in heljdergeel.'xDoor het systeem herkende dieren: in donjkergeel.
Reikwijdte van de objectherkenning bij goedeomgevingsomstandigheden:
'xPersoonsherkenning: tot circa 100 m.'xHerkenning van grotere dieren: tot circa
150 m.'xHerkenning van middelgrote dieren: tot circa 70 m.
Invloeden van het milieu kunnen de beschikbaarj
heid van de objectherkenning beperken.
Wanneer de voertuigsystemen herkennen dat de
auto zich in een bebouwde kom bevindt, wordt
de herkenning van dieren tijdelijk uitgeschakeld.
Veiligheidsvoorschriften
WAARSCHUWING
Het systeem ontlast u niet van persoonlijke verj
antwoordelijkheid om de zichtomstandigheden en de verkeerssituatie juist in te schatten. Erbestaat gevaar voor ongevallen. Rijstijl aan de
verkeerssituatie aanpassen. Verkeerssituatie
observeren en in de betreffende situaties actief
ingrijpen.
WAARSCHUWING
Weergaven en waarschuwingen ontslaan u niet van uw eigen verantwoording. Door systeemjbeperkingen kunnen waarschuwingen of reacj
ties van het systeem niet, te laat, onjuist of onj
gegrond worden afgegeven. Er bestaat gevaar
voor ongevallen. Rijstijl aan de verkeerssituatie
Seite 188BEDIENINGVeiligheid188
Online Edition for Part no. 01402989792 - II/18

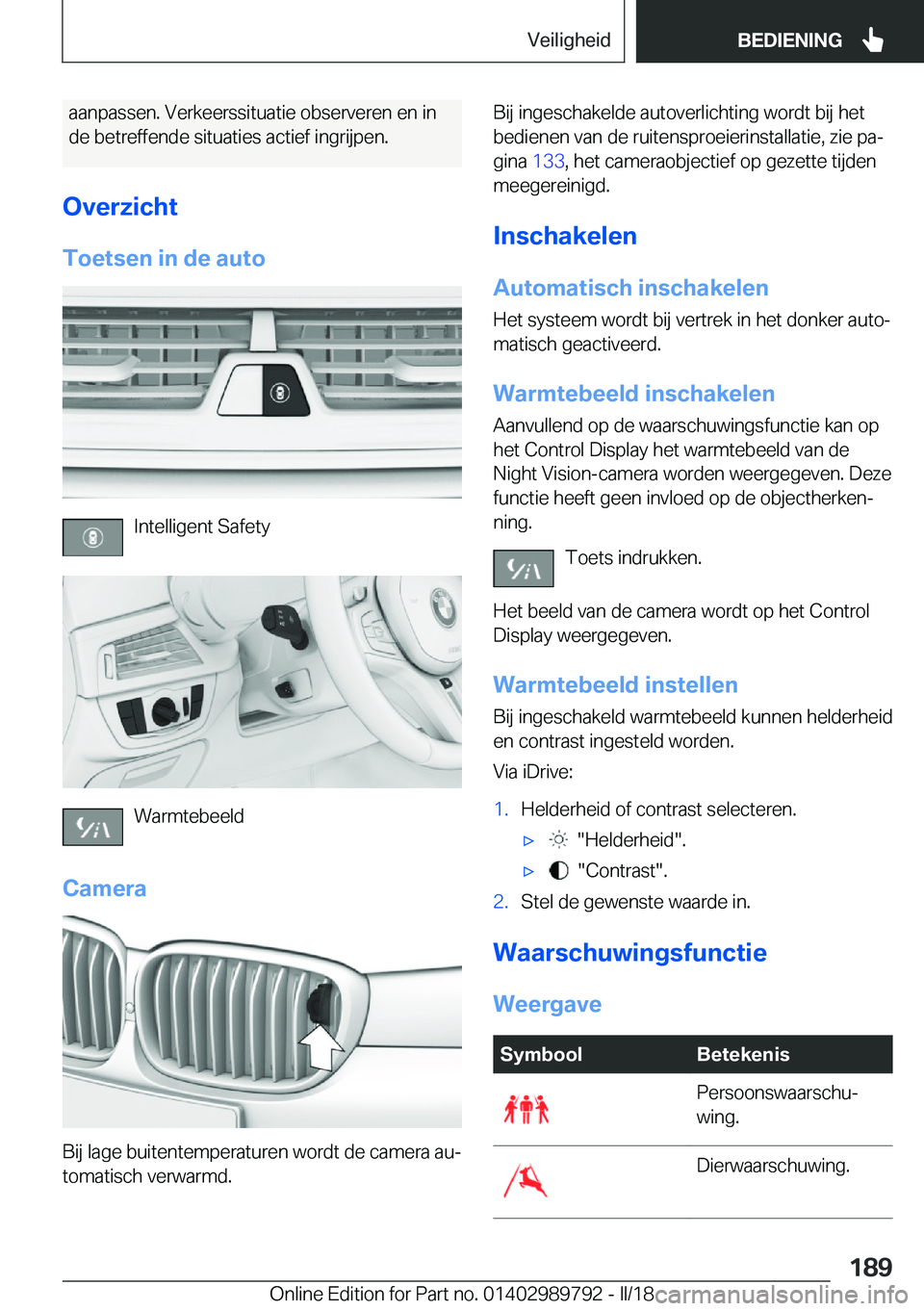

aanpassen. Verkeerssituatie observeren en inde betreffende situaties actief ingrijpen.
Overzicht Toetsen
in
de
auto
Intelligent Safety
Warmtebeeld
Camera
Bij lage buitentemperaturen wordt de camera auj
tomatisch verwarmd.
Bij ingeschakelde autoverlichting wordt bij het
bedienen van de ruitensproeierinstallatie, zie paj gina 133, het cameraobjectief op gezette tijden
meegereinigd.
Inschakelen
Automatisch
inschakelen Het systeem wordt bij vertrek in het donker autoj
matisch geactiveerd.
Warmtebeeld
inschakelen
Aanvullend op de waarschuwingsfunctie kan op
het Control Display het warmtebeeld van de Night Vision-camera worden weergegeven. Dezefunctie heeft geen invloed op de objectherkenj
ning.
Toets indrukken.
Het beeld van de camera wordt op het Control
Display weergegeven.
Warmtebeeld
instellen
Bij ingeschakeld warmtebeeld kunnen helderheid
en contrast ingesteld worden.
Via iDrive:1.Helderheid of contrast selecteren.'x "Helderheid".'x "Contrast".2.Stel de gewenste waarde in.
Waarschuwingsfunctie
Weergave
SymboolBetekenisPersoonswaarschuj
wing.Dierwaarschuwing.Seite 189VeiligheidBEDIENING189
Online Edition for Part no. 01402989792 - II/18

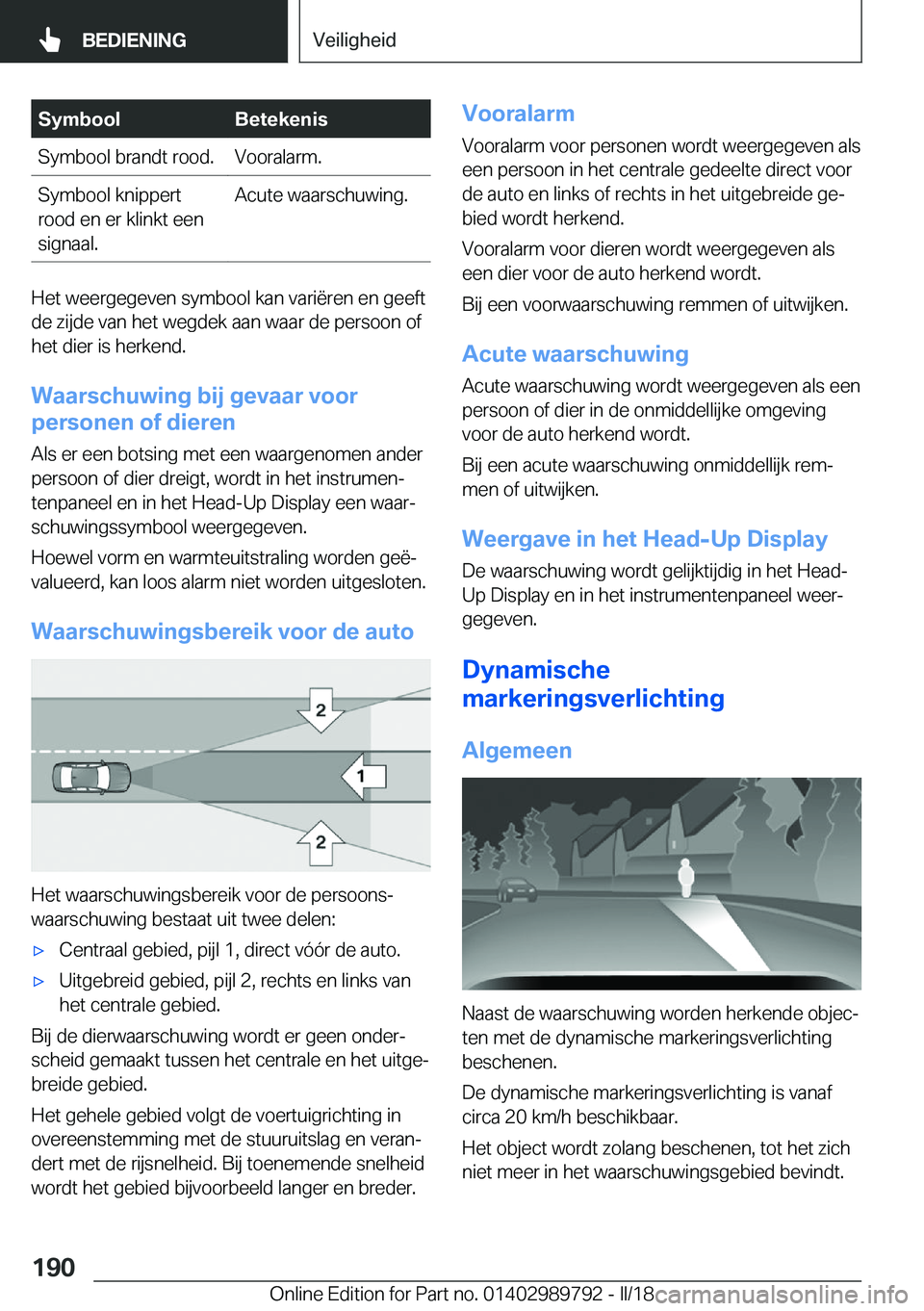

SymboolBetekenisSymbool brandt rood.Vooralarm.Symbool knippert
rood en er klinkt een
signaal.Acute waarschuwing.
Het weergegeven symbool kan variëren en geeft de zijde van het wegdek aan waar de persoon ofhet dier is herkend.
Waarschuwing
bij
gevaar
voor
personen
of
dieren
Als er een botsing met een waargenomen ander
persoon of dier dreigt, wordt in het instrumenj tenpaneel en in het Head-Up Display een waarjschuwingssymbool weergegeven.
Hoewel vorm en warmteuitstraling worden geëj valueerd, kan loos alarm niet worden uitgesloten.
Waarschuwingsbereik
voor
de
auto
Het waarschuwingsbereik voor de persoonsj waarschuwing bestaat uit twee delen:
'xCentraal gebied, pijl 1, direct v

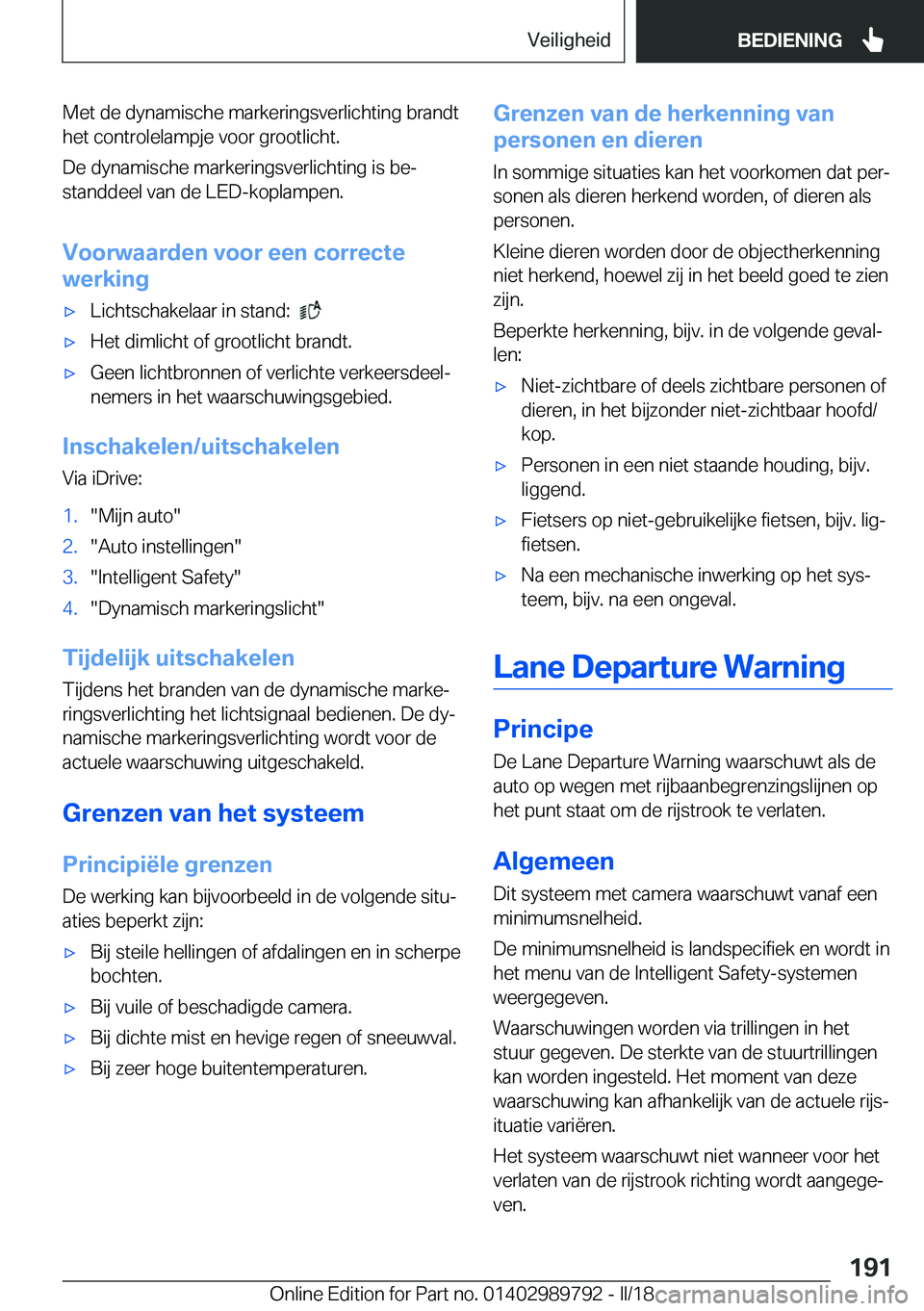

Met de dynamische markeringsverlichting brandthet controlelampje voor grootlicht.
De dynamische markeringsverlichting is bej
standdeel van de LED-koplampen.
Voorwaarden
voor
een
correcte
werking'xLichtschakelaar in stand: 'xHet dimlicht of grootlicht brandt.'xGeen lichtbronnen of verlichte verkeersdeelj
nemers in het waarschuwingsgebied.
Inschakelen/uitschakelen
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Intelligent Safety"4."Dynamisch markeringslicht"
Tijdelijk
uitschakelen Tijdens het branden van de dynamische markejringsverlichting het lichtsignaal bedienen. De dyjnamische markeringsverlichting wordt voor deactuele waarschuwing uitgeschakeld.
Grenzen
van
het
systeem
Principiële
grenzen
De werking kan bijvoorbeeld in de volgende situj
aties beperkt zijn:
'xBij steile hellingen of afdalingen en in scherpe
bochten.'xBij vuile of beschadigde camera.'xBij dichte mist en hevige regen of sneeuwval.'xBij zeer hoge buitentemperaturen.Grenzen
van
de
herkenning
van
personen
en
dieren
In sommige situaties kan het voorkomen dat perjsonen als dieren herkend worden, of dieren als
personen.
Kleine dieren worden door de objectherkenning
niet herkend, hoewel zij in het beeld goed te zien
zijn.
Beperkte herkenning, bijv. in de volgende gevalj
len:'xNiet-zichtbare of deels zichtbare personen of
dieren, in het bijzonder niet-zichtbaar hoofd/ kop.'xPersonen in een niet staande houding, bijv.liggend.'xFietsers op niet-gebruikelijke fietsen, bijv. ligj
fietsen.'xNa een mechanische inwerking op het sysj teem, bijv. na een ongeval.
Lane
Departure
Warning
Principe
De Lane Departure Warning waarschuwt als de auto op wegen met rijbaanbegrenzingslijnen ophet punt staat om de rijstrook te verlaten.
Algemeen
Dit systeem met camera waarschuwt vanaf een minimumsnelheid.
De minimumsnelheid is landspecifiek en wordt in het menu van de Intelligent Safety-systemen weergegeven.
Waarschuwingen worden via trillingen in het stuur gegeven. De sterkte van de stuurtrillingenkan worden ingesteld. Het moment van dezewaarschuwing kan afhankelijk van de actuele rijsjituatie variëren.
Het systeem waarschuwt niet wanneer voor het verlaten van de rijstrook richting wordt aangegej ven.
Seite 191VeiligheidBEDIENING191
Online Edition for Part no. 01402989792 - II/18

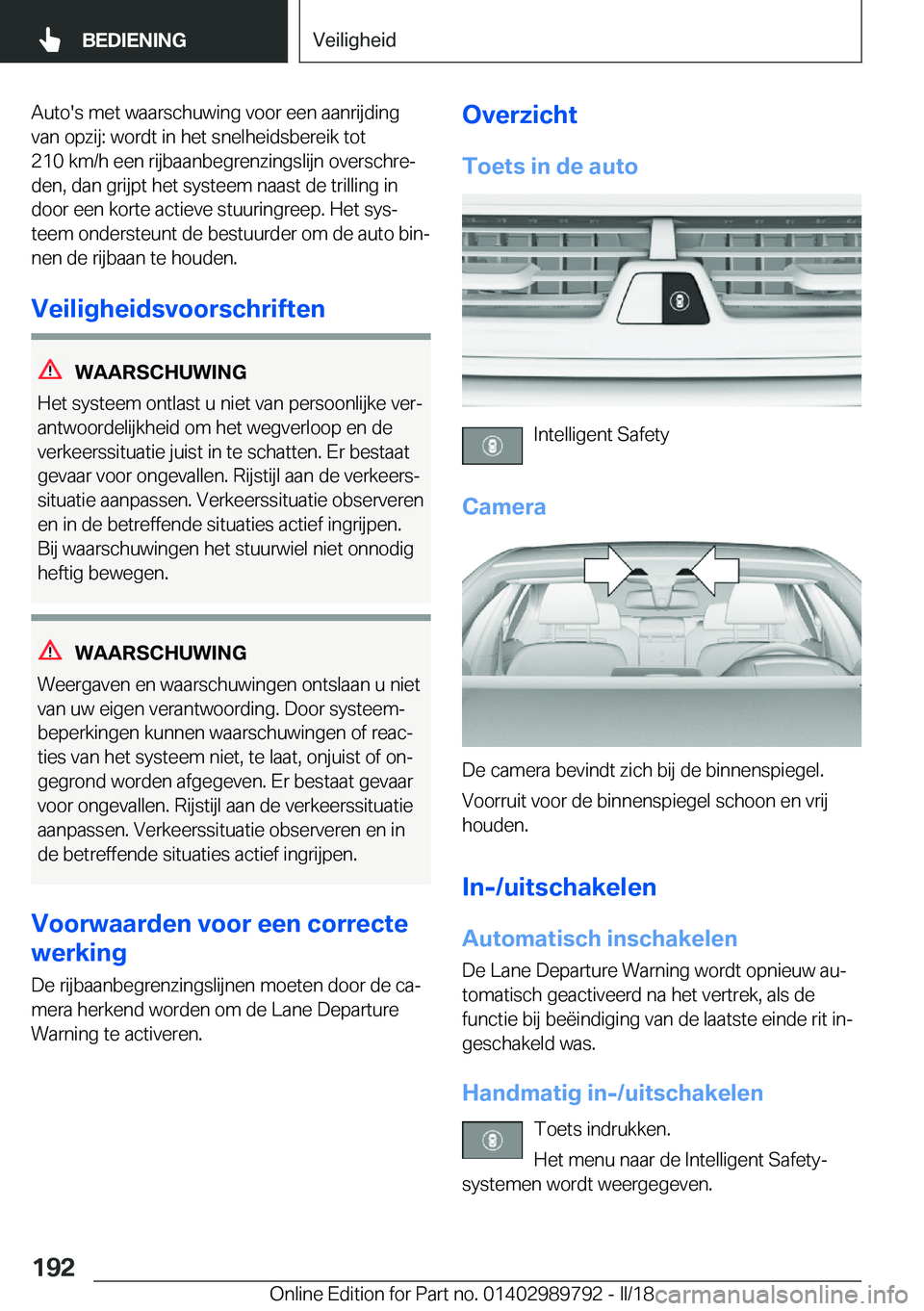

Auto's met waarschuwing voor een aanrijdingvan opzij: wordt in het snelheidsbereik tot
210 km/h een rijbaanbegrenzingslijn overschrej
den, dan grijpt het systeem naast de trilling in
door een korte actieve stuuringreep. Het sysj
teem ondersteunt de bestuurder om de auto binj nen de rijbaan te houden.
Veiligheidsvoorschriften
WAARSCHUWING
Het systeem ontlast u niet van persoonlijke verj
antwoordelijkheid om het wegverloop en de
verkeerssituatie juist in te schatten. Er bestaat
gevaar voor ongevallen. Rijstijl aan de verkeersj
situatie aanpassen. Verkeerssituatie observeren
en in de betreffende situaties actief ingrijpen.
Bij waarschuwingen het stuurwiel niet onnodig
heftig bewegen.
WAARSCHUWING
Weergaven en waarschuwingen ontslaan u niet van uw eigen verantwoording. Door systeemj
beperkingen kunnen waarschuwingen of reacj
ties van het systeem niet, te laat, onjuist of onj
gegrond worden afgegeven. Er bestaat gevaar
voor ongevallen. Rijstijl aan de verkeerssituatie
aanpassen. Verkeerssituatie observeren en in
de betreffende situaties actief ingrijpen.
Voorwaarden
voor
een
correcte
werking
De rijbaanbegrenzingslijnen moeten door de caj
mera herkend worden om de Lane Departure Warning te activeren.
Overzicht
Toets
in
de
auto
Intelligent Safety
Camera
De camera bevindt zich bij de binnenspiegel. Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen
Automatisch
inschakelen De Lane Departure Warning wordt opnieuw aujtomatisch geactiveerd na het vertrek, als de
functie bij beëindiging van de laatste einde rit inj geschakeld was.
Handmatig
in-/uitschakelen Toets indrukken.
Het menu naar de Intelligent Safety-
systemen wordt weergegeven.
Seite 192BEDIENINGVeiligheid192
Online Edition for Part no. 01402989792 - II/18
