2018 Abarth 500 Manual de Empleo y Cuidado (in Spanish)

COMPROBACIÓN DE LOS NIVELES
29)
28) 133) 134).

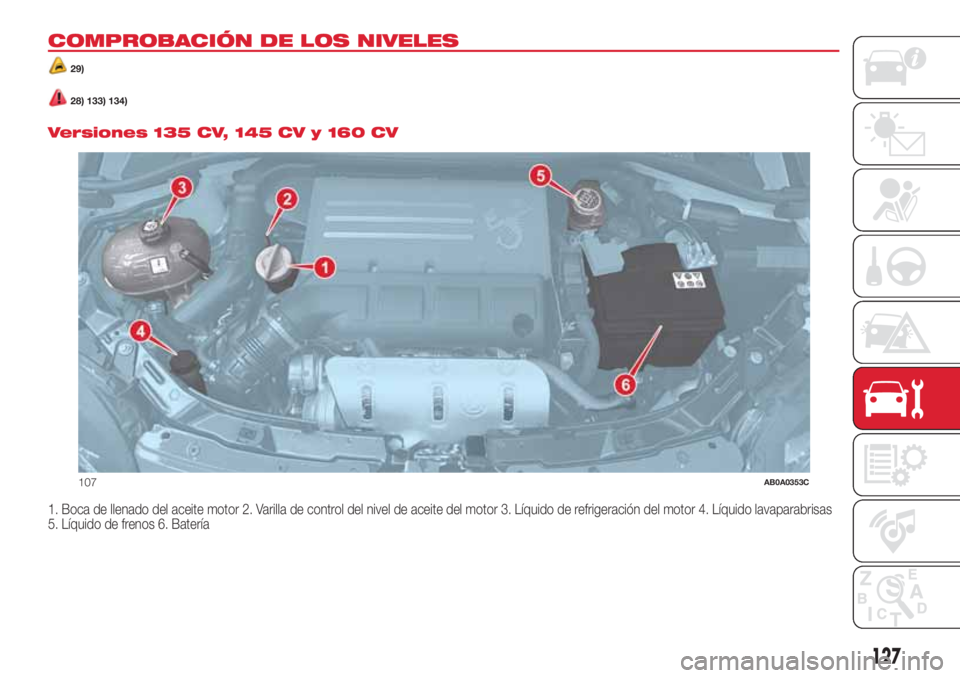

Versiones 135 CV, 145 CV y 160 CV
1. Boca de llenado del aceite motor 2. Varilla de control del nivel de aceite del motor 3. Líquido de refrigeración del motor 4. Líquido lavaparabrisas
5. Líquido de frenos 6. Batería
107AB0A0353C
127

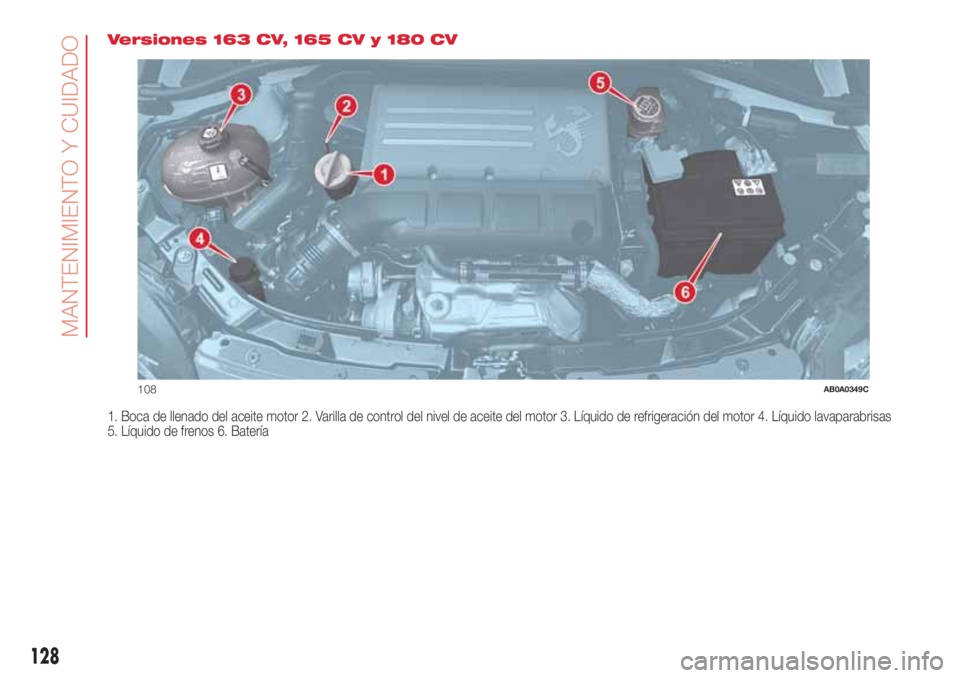

Versiones 163 CV, 165 CV y 180 CV
1. Boca de llenado del aceite motor 2. Varilla de control del nivel de aceite del motor 3. Líquido de refrigeración del motor 4. Líquido lavaparabrisas
5. Líquido de frenos 6. Batería
108AB0A0349C
128
MANTENIMIENTO Y CUIDADO

ACEITE MOTOR
30)
4)
El control del nivel de aceite debe
realizarse con el vehículo sobre una
superficie plana, unos 5 minutos
aproximadamente, después de apagar
el motor.
Sacar la varilla de control del nivel de
aceite del motor 2 fig. 107 o fig. 108,
limpiarla con un paño que no deje
restos e introducirla otra vez. Extraerla
una segunda vez y comprobar que
el nivel de aceite del motor esté entre
las referencias MIN y MAX marcadas en
la propia varilla.
El intervalo entre MIN y MAX
corresponde a 1 litro de aceite
aproximadamente.
Si el nivel del aceite está cerca o
incluso por debajo de la referencia MIN,
añadir aceite a través de la boca de
llenado 1 fig. 107 o fig. 108, hasta
llegar a la referencia MAX.
El nivel de aceite nunca debe superar la
referencia MAX.
Consumo de aceite motor
The maximum engine oil consumption
is usually 400 grams every 1000 km.Durante el primer período de uso del
vehículo, el motor está en fase de
rodaje, por lo tanto, el consumo de
aceite motor puede considerarse
estabilizado sólo después de haber
recorrido los primeros 5000 ÷ 6000 km.
ADVERTENCIA El consumo de aceite
depende de la forma de conducir y
de las condiciones de empleo del
vehículo.
ADVERTENCIA Después de añadir o
cambiar el aceite y antes de comprobar
el nivel, hacer funcionar el motor
durante unos segundos y esperar
algunos minutos después de apagarlo.
LÍQUIDO DE
REFRIGERACIÓN DEL
MOTOR
El nivel del líquido se debe controlar
con el motor frío y debe estar
comprendido entre las referencias MIN
y MAX visibles en el depósito.
Si el nivel no es suficiente, desenroscar
el tapón 3 fig. 107 o fig. 108 del
depósito y verter el líquido descrito en
el capítulo "Datos técnicos".
31)
135)
LÍQUIDO PARA
LAVAPARABRISAS/
LAVALUNETA
Comprobar el nivel del líquido a través
del depósito.
Si el líquido no es suficiente, levantar el
tapón 4 fig. 107 o fig. 108 del depósito
y verter el líquido descrito en el capítulo
"Datos técnicos".
Al terminar de repostar, cerrar el tapón
4 y comprobar que esté bloqueado
de manera correcta.
LÍQUIDO DE FRENOS
Comprobar que el líquido esté al nivel
máximo (no obstante, el nivel del líquido
nunca debe superar la referencia MAX).
Si el nivel del líquido en el depósito no
es suficiente, retirar el tapón 5 fig.
107 o fig. 108 del depósito y verter el
líquido descrito en el capítulo "Datos
técnicos".
137) 138)
32)
ADVERTENCIA Limpiar
cuidadosamente el tapón del depósito
5 y la superficie de alrededor.
Al abrir el tapón, tener mucho cuidado
para que no entren impurezas en el
depósito.
129

Para verter el líquido utilizar siempre un
embudo con filtro incorporado con
un tamiz inferior o igual a 0,12 mm.
ADVERTENCIA El líquido de frenos
absorbe humedad; por lo tanto, si
normalmente se utiliza el vehículo en
zonas donde la humedad atmosférica
alcanza unos porcentajes altos,
cambiar el líquido de frenos con más
frecuencia de la que se indica en el
"Plan de mantenimiento programado".
ADVERTENCIA
133)No fumar nunca durante las
intervenciones en el compartimento del
motor: podría haber gases y vapores
inflamables, con el consiguiente riesgo de
incendio.
134)Con el motor caliente actuar con
mucha precaución en el compartimento
del motor: peligro de quemaduras.
Recordar que, con el motor caliente, el
electroventilador puede ponerse en
movimiento, pudiendo provocar lesiones.
Cuidado con las bufandas, las corbatas
y las prendas de vestir sueltas: podrían
engancharse en las piezas en movimiento.
135)El sistema de refrigeración está
presurizado. Si es necesario, sustituir el
tapón únicamente por otro original; de lo
contrario, la eficacia del sistema podría
verse afectada. Si el motor está caliente,
no quitar el tapón del depósito: peligro de
quemaduras.136)No viajar con el depósito del
lavaparabrisas vacío: su acción es
fundamental para mejorar la visibilidad.
Algunos aditivos comerciales para
lavaparabrisas son inflamables. El
compartimento motor presenta piezas
calientes que, al entrar en contacto con
ellos, podrían provocar un incendio.
137)El líquido de frenos es venenoso y
altamente corrosivo. En caso de contacto
accidental, lavar inmediatamente las partes
expuestas con agua y jabón neutro y
enjuagar varias veces con agua. En caso
de ingestión, acudir inmediatamente a
un médico.
138)El símbolo
presente en el
recipiente identifica los líquidos de freno de
tipo sintético, diferenciándolos de los de
tipo mineral. El uso de líquidos de tipo
mineral daña irremediablemente las juntas
especiales de goma del sistema de frenos.
ADVERTENCIA
28)El Abarth 595//695 está diseñado para
el uso en carretera de acuerdo con las
leyes vigentes. El uso del vehículo en pista
debe considerarse ocasional y queda
siempre bajo la responsabilidad del
usuario. El vehículo NO debe modificarse
ni alterarse por ningún motivo, ya que esto
quebrantaría los requisitos de
homologación o seguridad considerados
por el fabricante. El uso del vehículo
modificado o alterado exime al fabricante
de responsabilidad por el vehículo y
expone a las personas a graves riesgos.29)Atención, durante los repostajes, no
confundir los distintos tipos de
combustible: todos son incompatibles
entre ellos y podría dañarse gravemente el
vehículo.
30)No añadir aceite con características
diferentes a las del aceite existente en
el motor.
31)El sistema de refrigeración del motor
utiliza líquido protector anticongelante
PARAFLU
UP. Al reponer el nivel, utilizar el
mismo tipo de líquido que el presente en el
sistema de refrigeración. El líquido
PARAFLU
UPno se puede mezclar con
ningún otro tipo de líquido. Si esto ocurre,
no arrancar el motor y acudir a un taller
de la Red de Asistencia Abarth.
32)Evitar que el líquido de frenos,
altamente corrosivo, entre en contacto con
las partes pintadas. Si esto sucediera,
lavar inmediatamente con agua.
ADVERTENCIA
4)El aceite del motor usado y el filtro de
aceite sustituido contienen sustancias
dañinas para el medio ambiente. Para la
sustitución del aceite y de los filtros, se
recomienda acudir a un taller de la Red de
Asistencia Abarth.
130
MANTENIMIENTO Y CUIDADO

BATERÍA
La batería del vehículo es del tipo con
"mantenimiento mínimo": en
condiciones normales de uso no es
necesario añadirle agua destilada
al electrólito.
CONTROL DEL ESTADO
DE CARGA Y DEL NIVEL
DE ELECTRÓLITO
Las operaciones de control se deben
realizar de acuerdo con los tiempos
y modos descriptos en el presente
Manual de Empleo y Cuidado,
exclusivamente por personal
especializado. Las posibles
operaciones de repostado deben ser
ejecutadas exclusivamente por
personal especializado avalado por la
Red de asistencia Abarth.
SUSTITUCIÓN DE LA
BATERÍA
139) 140) 141) 142)
33)
5)En caso de sustitución de la batería,
sustituirla por otra original que presente
las mismas características.En caso de que la batería nueva tenga
características distintas, no son válidos
los plazos de mantenimiento previstos
en el "Plan de mantenimiento
programado".
Por lo tanto, para su mantenimiento, es
necesario respetar las indicaciones
del fabricante de la batería.
CONSEJOS ÚTILES PARA
PROLONGAR LA
DURACIÓN DE LA
BATERÍA
Para evitar que la batería se descargue
rápidamente y para preservar su
funcionamiento en el tiempo, respetar
escrupulosamente las siguientes
indicaciones:
al estacionar el vehículo, asegurarse
de que las puertas, el capó, el portón
y las tapas estén bien cerrados para
evitar que los plafones dentro del
habitáculo queden encendidos;
apagar las luces de los plafones
interiores: de todos modos, el vehículo
está provisto de un sistema que las
apaga automáticamente;
con el motor apagado, no dejar los
dispositivos encendidos durante mucho
tiempo (por ejemplo,Uconnect™, las
luces de emergencia, etc.);
antes de cualquier intervención en el
sistema eléctrico, desconectar el cable
del polo negativo de la batería;
apretar bien los bornes de la batería.
ADVERTENCIA La batería mantenida
durante largo tiempo en estado de
carga inferior al 50 % se daña por
sulfatación, reduciendo su capacidad y
su aptitud para el arranque.
Además, presenta mayor riesgo de
congelación (que ahora puede
producirse a los -10ºC). En caso de
parada prolongada, remitirse al
apartado "Inactividad del vehículo
durante un periodo prolongado", en el
capítulo "Puesta en marcha y
conducción".
Si después de haber comprado el
vehículo se desea instalar accesorios
eléctricos, accesorios que no necesiten
alimentación eléctrica permanente
(alarma, etc.) o accesorios que influyen
sobre el equilibrio eléctrico, dirigirse a
un taller de la Red de asistencia Abarth,
cuyo personal cualificado, además de
recomendar los dispositivos más
adecuados de la Lineaccessori Abarth,
podrá evaluar el consumo eléctrico
total verificando si la instalación
eléctrica del vehículo puede soportar la
carga demandada o si, por el contrario,
necesita integrarla con una batería de
mayor capacidad.
131

De hecho, algunos de estos
dispositivos consumen energía eléctrica
incluso con el motor apagado,
descargando gradualmente la batería.
ADVERTENCIA
139)El líquido presente en la batería es
tóxico y corrosivo. Evitar el contacto con la
piel y los ojos. No acercarse a la batería
con llamas libres o posibles fuentes de
chispas: peligro de explosión e incendio.
140)El funcionamiento con nivel del líquido
demasiado bajo, daña de forma
irreversible la batería e incluso puede
provocar una explosión
141)Si el vehículo va a estar parado
bastante tiempo en un lugar de frío
intenso, desmontar la batería y guardarla
en un lugar más caliente para evitar que se
congele.
142)Cuando tenga que trabajar en la
batería o cerca de ella, protéjase los ojos
con gafas especiales.
ADVERTENCIA
33)Un montaje incorrecto de los
accesorios eléctricos y electrónicos puede
causar daños serios al vehículo. Si,
después de comprar el vehículo, desea
instalar accesorios (sistema de alarma,
radioteléfono, etc.), acuda a la Red de
Asistencia Abarth, que le recomendará los
dispositivos más adecuados y, sobre
todo, le aconsejará sobre la necesidad de
utilizar una batería con mayor capacidad.
ADVERTENCIA
5)Las baterías contienen sustancias muy
peligrosas para el medio ambiente. Para la
sustitución de la batería, se recomienda
acudir a la Red de Asistencia Abarth.
RECARGA DE LA
BATERÍA
143) 144)
ADVERTENCIA La descripción del
procedimiento de recarga de la batería
se proporciona únicamente a título
informativo. Para realizar dicha
operación, se recomienda acudir a la
Red de Asistencia Abarth.
Se recomienda una recarga lenta de
bajo amperaje, de aproximadamente
24 horas de duración. Un tiempo
excesivo de recarga podría dañar la
batería.
Para realizar la recarga, realizar las
siguientes operaciones:
desconectar el borne del polo
negativo de la batería;
conectar los cables del aparato de
carga a los polos de la batería,
respetando las polaridades;
encender el cargador;
al finalizar la recarga, apagar el
aparato antes de desconectarlo de la
batería;
volver a conectar el terminal al polo
negativo de la batería.
132
MANTENIMIENTO Y CUIDADO

ADVERTENCIA: Es esencial que los
cables de la instalación eléctrica
vuelvan a conectarse correctamente a
la batería, es decir, el cable positivo
(+) al borne positivo y el cable negativo
(-) al borne negativo. Los bornes de
la batería se marcan con los símbolos
de borne positivo (+) y borne negativo
(-) y se indican en la tapa de la batería.
Los terminales de los cables también
deben estar libres de corrosión y estar
firmemente fijados a los bornes. Si
se utiliza un cargador de batería tipo
"rápido" con la batería montada en
el vehículo, antes de conectar el
cargador desconectar los dos cables
de la batería del vehículo. No utilizar
el cargador de batería tipo "rápido"
para proporcionar la tensión de
arranque.
ADVERTENCIA
143)El líquido contenido en la batería es
venenoso y corrosivo, evitar el contacto
con la piel y los ojos. La operación de
recarga de la batería debe realizarse en un
ambiente ventilado y alejado de llamas
libres o fuentes de posibles chispas, para
evitar el peligro de explosión y de incendio.144)No intentar recargar una batería
congelada: es necesario descongelarla
primero, de lo contrario podría explotar. Si
ha estado congelada, es necesario que
la compruebe personal especializado antes
de cargarla, para asegurarse de que no
se haya dañado ningún elemento interno y
que la carcasa no tenga ninguna fisura,
con el riesgo de que se derrame el ácido
venenoso y corrosivo.
LIMPIAPARABRISAS/
LIMPIALUNETA
ESCOBILLAS
Sustituir las escobillas si el borde de la
goma se ha deformado o desgastado.
En cualquier caso, se aconseja
sustituirlas una vez por año
aproximadamente.
145)
Con algunos cuidados sencillos, se
pueden reducir las posibilidades de que
las escobillas se estropeen:
en caso de temperaturas bajo cero,
asegurarse de que el hielo no bloquee
la parte de goma contra el cristal. Si
fuese necesario, desbloquearlas con un
producto anticongelante;
quitar la nieve que haya podido
acumularse sobre el cristal: además de
proteger las escobillas, se evita que el
motor eléctrico trabaje forzado y se
recaliente;
no accionar los limpiaparabrisas y el
limpialuneta sobre el cristal seco.
133

SUSTITUCIÓN
ESCOBILLAS
LIMPIAPARABRISAS
Proceder de la siguiente manera:
levantar el brazo del
limpiaparabrisas 1 fig. 109 y colocar la
escobilla formando un ángulo de 90º
con el brazo;
pulsar el botón 1 y extraer del brazo
2 la escobilla 3;
colocar la escobilla nueva y
asegurarse de que queda fijada.
SUSTITUCIÓN
ESCOBILLA
LIMPIALUNETA
Proceder de la siguiente manera:
levantar el revestimiento 1 fig. 110 y
desmontar el brazo del vehículo,
aflojando la tuerca 2 fig. 110 que lo fija
al perno de rotación;
colocar correctamente el brazo
nuevo y apretar a fondo la tuerca;
bajar el revestimiento.
PULVERIZADORES
Lavaparabrisas
Si el chorro no sale, comprobar en
primer lugar que haya líquido en el
depósito del lavaparabrisas (ver el
apartado “Comprobación de niveles”
en este capítulo).
A continuación, comprobar que los
orificios de salida no estén obstruidos;
si lo están, desatascarlos con un aguja.
Los chorros del lavaparabrisas se
orientan regulando la inclinación de los
pulverizadores.
Los pulverizadores deben estar
dirigidos a 1/3 aproximadamente de la
altura del borde superior de la ventanilla
fig. 111.ADVERTENCIA En las versiones con
techo practicable, asegurarse de que el
techo está cerrado antes de accionar
los pulverizadores delanteros.
Lavaluneta
Los surtidores del lavaluneta son fijos.
El cilindro portapulverizador está
ubicado en la luneta fig. 112.
2
3
1
109AB0A0112C
12
110AB0A0113C
111AB0A0114C
112AB0A0115C
134
MANTENIMIENTO Y CUIDADO
