Cura del veicolo223Liquido dei freni9Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni PERICOLO e MAX .
Se il livello del liquido è inferiore a
PERICOLO , rivolgersi a un officina.
Liquido dei freni e della frizione
3 260.
Batteria veicolo
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 131.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga sempre sostituita con un'altra dello
stesso tipo.
La batteria del veicolo deve essere
sostituita presso un'officina.
Sistema Stop-start 3 150.

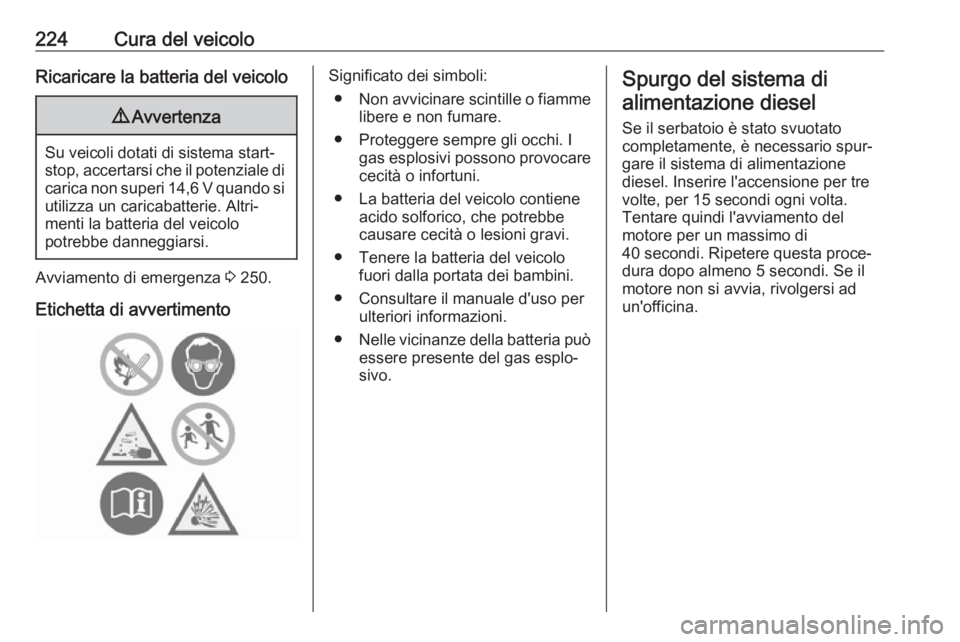

224Cura del veicoloRicaricare la batteria del veicolo9Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando siutilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.
Avviamento di emergenza 3 250.
Etichetta di avvertimento
Significato dei simboli: ● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● Consultare il manuale d'uso per ulteriori informazioni.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐ sivo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi ogni volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo almeno 5 secondi. Se il
motore non si avvia, rivolgersi ad un'officina.

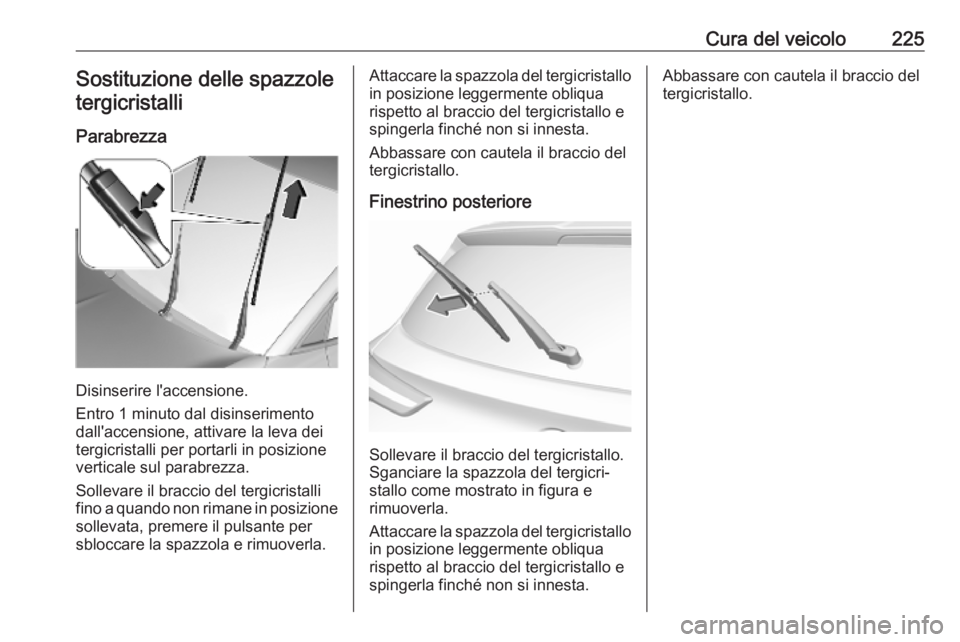

Cura del veicolo225Sostituzione delle spazzole
tergicristalli
Parabrezza
Disinserire l'accensione.
Entro 1 minuto dal disinserimento
dall'accensione, attivare la leva dei
tergicristalli per portarli in posizione
verticale sul parabrezza.
Sollevare il braccio del tergicristalli fino a quando non rimane in posizione
sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del tergicristallo.
Finestrino posteriore
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.

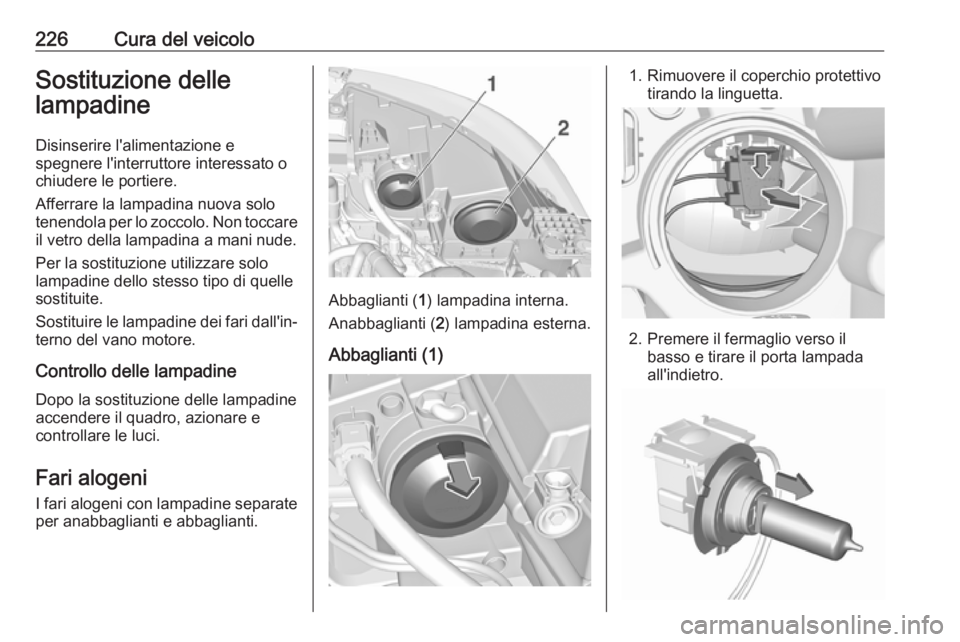

226Cura del veicoloSostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore interessato o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadineaccendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.
Abbaglianti ( 1) lampadina interna.
Anabbaglianti ( 2) lampadina esterna.
Abbaglianti (1)
1. Rimuovere il coperchio protettivo tirando la linguetta.
2. Premere il fermaglio verso ilbasso e tirare il porta lampada
all'indietro.

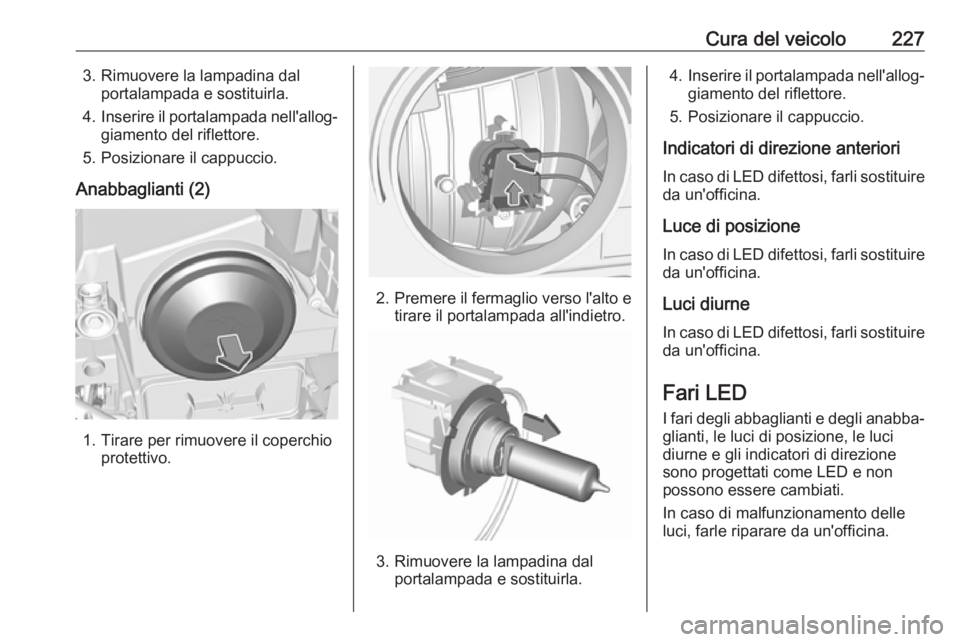

Cura del veicolo2273. Rimuovere la lampadina dalportalampada e sostituirla.
4. Inserire il portalampada nell'allog‐
giamento del riflettore.
5. Posizionare il cappuccio.
Anabbaglianti (2)
1. Tirare per rimuovere il coperchio protettivo.
2.Premere il fermaglio verso l'alto e
tirare il portalampada all'indietro.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4.Inserire il portalampada nell'allog‐
giamento del riflettore.
5. Posizionare il cappuccio.
Indicatori di direzione anteriori
In caso di LED difettosi, farli sostituire da un'officina.
Luce di posizione
In caso di LED difettosi, farli sostituire da un'officina.
Luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione
sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.

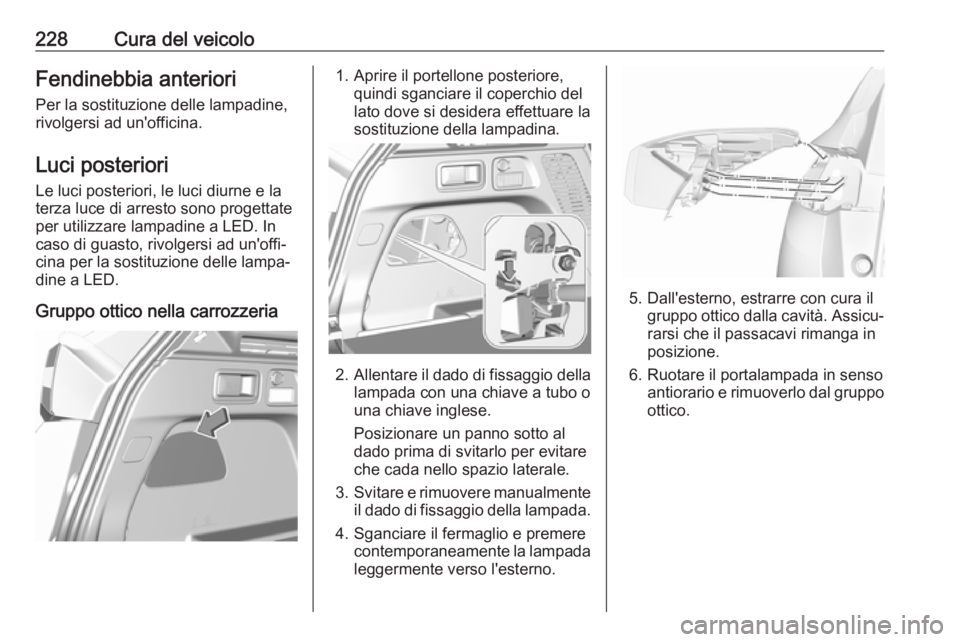

228Cura del veicoloFendinebbia anterioriPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luci posteriori
Le luci posteriori, le luci diurne e la
terza luce di arresto sono progettate
per utilizzare lampadine a LED. In
caso di guasto, rivolgersi ad un'offi‐
cina per la sostituzione delle lampa‐
dine a LED.
Gruppo ottico nella carrozzeria1. Aprire il portellone posteriore, quindi sganciare il coperchio del
lato dove si desidera effettuare la
sostituzione della lampadina.
2. Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
Posizionare un panno sotto al
dado prima di svitarlo per evitare
che cada nello spazio laterale.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
4. Sganciare il fermaglio e premere contemporaneamente la lampada
leggermente verso l'esterno.
5. Dall'esterno, estrarre con cura il gruppo ottico dalla cavità. Assicu‐rarsi che il passacavi rimanga in
posizione.
6. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.

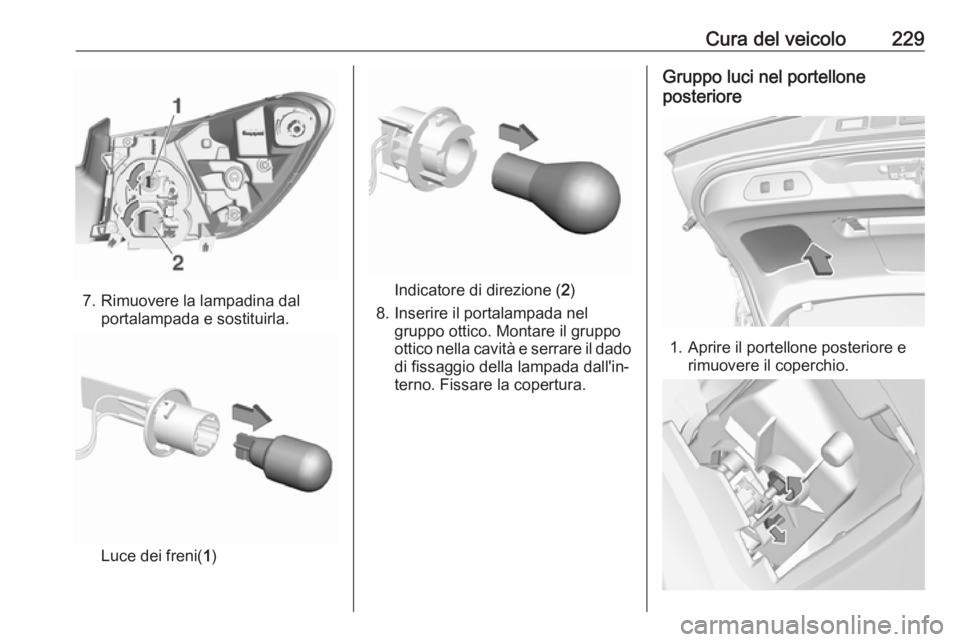

Cura del veicolo229
7. Rimuovere la lampadina dalportalampada e sostituirla.
Luce dei freni( 1)
Indicatore di direzione ( 2)
8. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico nella cavità e serrare il dado
di fissaggio della lampada dall'in‐
terno. Fissare la copertura.
Gruppo luci nel portellone
posteriore
1. Aprire il portellone posteriore e rimuovere il coperchio.

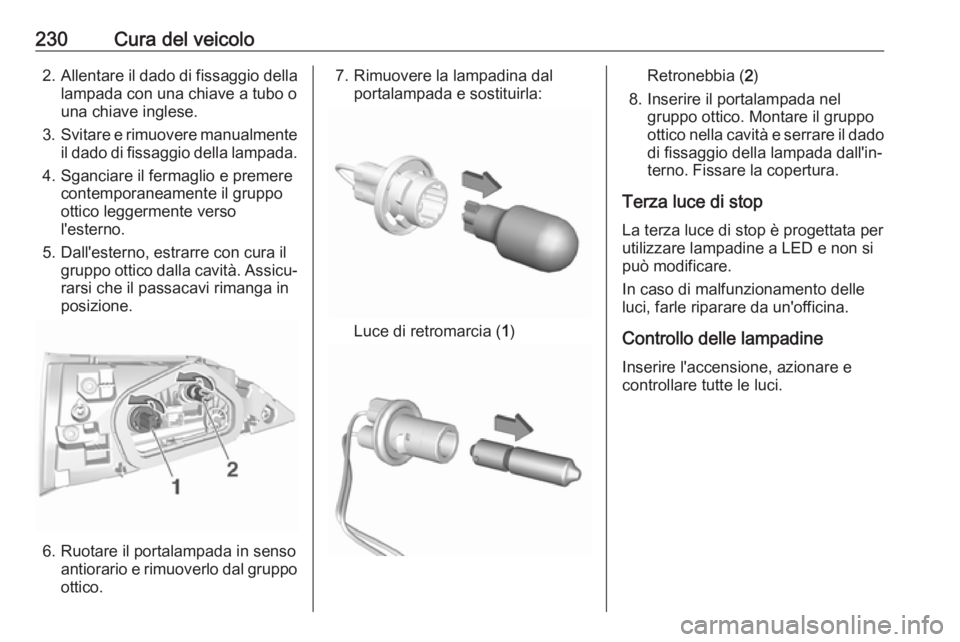

230Cura del veicolo2.Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
4. Sganciare il fermaglio e premere contemporaneamente il gruppo
ottico leggermente verso
l'esterno.
5. Dall'esterno, estrarre con cura il gruppo ottico dalla cavità. Assicu‐
rarsi che il passacavi rimanga in
posizione.
6. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
7. Rimuovere la lampadina dal portalampada e sostituirla:
Luce di retromarcia ( 1)
Retronebbia ( 2)
8. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico nella cavità e serrare il dado
di fissaggio della lampada dall'in‐
terno. Fissare la copertura.
Terza luce di stop
La terza luce di stop è progettata per
utilizzare lampadine a LED e non si
può modificare.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Controllo delle lampadine Inserire l'accensione, azionare e
controllare tutte le luci.
