Guida e funzionamento199DisattivazioneIl sistema si può disattivare nel menu
di personalizzazione del veicolo
3 112. B si spegne nel quadro stru‐
menti. Inoltre, verrà emesso anche un segnale acustico.
Lo stato del sistema rimane in memo‐
ria quando il motore viene spento.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
In condizioni atmosferiche avverse,
come in caso di pioggia forte,
possono verificarsi dei falsi positivi.
Guasto In caso di guasto, B lampeggia per un
breve periodo di tempo nel quadro
strumenti, accompagnato da R e
dalla visualizzazione di un messag‐ gio. Recarsi presso un concessiona‐
rio o un'officina autorizzata per effet‐
tuare un controllo del sistema.Sistema di visione
panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come
un'immagine di quasi 360° nel visua‐
lizzatore Info, simile alla vista a volo d'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
riore
● videocamera anteriore, montata nella griglia frontale sotto l'em‐
blema
● sensori di parcheggio a ultra‐ suoni montati sul paraurti ante‐
riore
La schermata del Visualizzatore Info
è divisa in due parti. A destra viene
mostrata la visione dall'alto del
veicolo mentre la parte sinistra è riservata alla visione posteriore oanteriore. I sensori di parcheggio
completano le informazioni della
visione dall'alto del veicolo.

200Guida e funzionamentoAttivazioneIl sistema di visione panoramica si
attiva:
● portando la leva del cambio in posizione di folle (visione fron‐
tale)
● innestando la retromarcia (visione posteriore)
● attivandolo manualmente dal Visualizzatore Info mentre si
procede a una velocità inferiore a 20 km/h
Funzionamento Per la parte sinistra del display si
possono scegliere diversi tipi di
visione. Durante una manovra, è possibile cambiare in qualsiasi
momento il tipo di visione premendo
il campo nella parte bassa del display
tattile e selezionando una visione dal
menu di selezione visione:
● Visione standard
● Modalità Auto
● Visione zoom
● Visione a 180°Il display si aggiorna immediatamente per corrispondere al tipo di visione
selezionato.
La modalità Auto è l'impostazione
predefinita. Quando questa modalità
è attiva, il sistema seleziona la visione
migliore da mostrare, standard o
zoom, a seconda delle informazioni
ricevute dai sensori di parcheggio.
Lo stato di questo sistema non rimane
in memoria quando l'accensione
viene disinserita.
Visione standard
La visione standard consiste in una
visione posteriore e una anteriore.Vista posterioreL'area dietro al veicolo viene mostrata
sullo schermo. Le linee verticali corri‐
spondono alla larghezza del veicolo
con gli specchietti aperti. La direzione delle linee cambia a seconda della
posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
distanze di circa 1 m e 2 m.
Questa visione è disponibile in moda‐ lità Auto o nel menu di selezione delle
visioni.Vista anteriore
L'area di fronte al veicolo viene
mostrata sullo schermo. Le linee
verticali corrispondono alla larghezza
del veicolo con gli specchietti aperti. La direzione delle linee cambia a
seconda della posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti anteriore. Le linee
orizzontali superiori rappresentano
distanze di circa 1 m e 2 m.

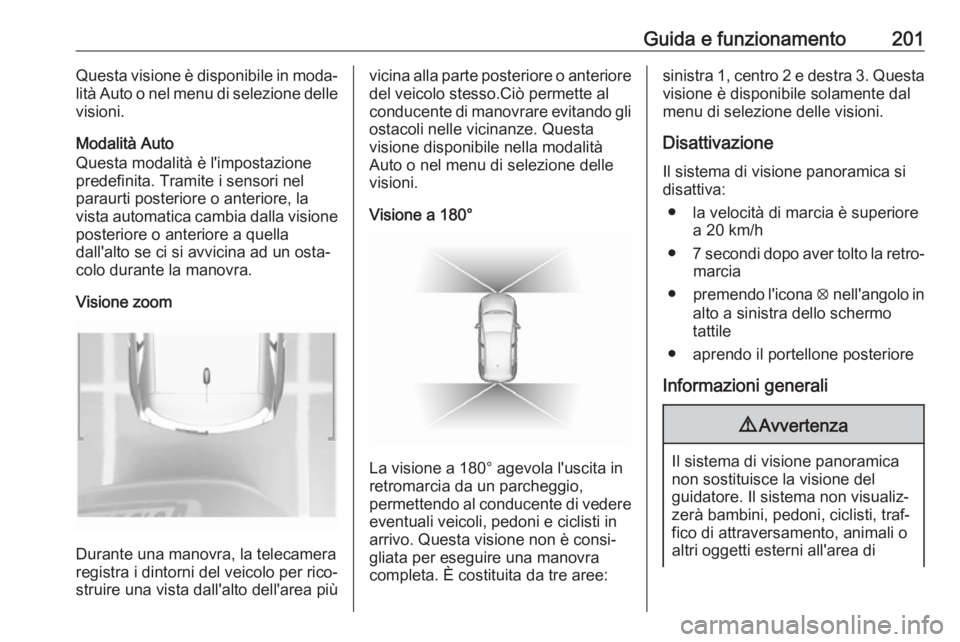

Guida e funzionamento201Questa visione è disponibile in moda‐
lità Auto o nel menu di selezione delle visioni.
Modalità Auto
Questa modalità è l'impostazione
predefinita. Tramite i sensori nel
paraurti posteriore o anteriore, la
vista automatica cambia dalla visione
posteriore o anteriore a quella
dall'alto se ci si avvicina ad un osta‐
colo durante la manovra.
Visione zoom
Durante una manovra, la telecamera
registra i dintorni del veicolo per rico‐ struire una vista dall'alto dell'area più
vicina alla parte posteriore o anteriore del veicolo stesso.Ciò permette alconducente di manovrare evitando gli
ostacoli nelle vicinanze. Questa
visione disponibile nella modalità
Auto o nel menu di selezione delle
visioni.
Visione a 180°
La visione a 180° agevola l'uscita in
retromarcia da un parcheggio,
permettendo al conducente di vedere
eventuali veicoli, pedoni e ciclisti in
arrivo. Questa visione non è consi‐
gliata per eseguire una manovra
completa. È costituita da tre aree:
sinistra 1, centro 2 e destra 3. Questa visione è disponibile solamente dal
menu di selezione delle visioni.
Disattivazione
Il sistema di visione panoramica si disattiva:
● la velocità di marcia è superiore a 20 km/h
● 7 secondi dopo aver tolto la retro‐
marcia
● premendo l'icona q nell'angolo in
alto a sinistra dello schermo
tattile
● aprendo il portellone posteriore
Informazioni generali9 Avvertenza
Il sistema di visione panoramica
non sostituisce la visione del
guidatore. Il sistema non visualiz‐
zerà bambini, pedoni, ciclisti, traf‐
fico di attraversamento, animali o
altri oggetti esterni all'area di

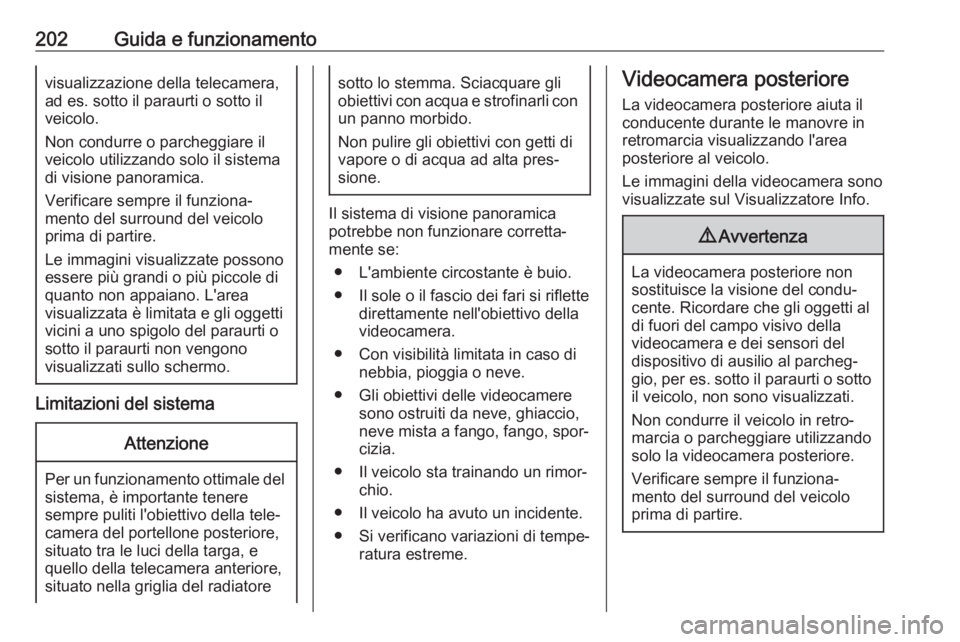

202Guida e funzionamentovisualizzazione della telecamera,
ad es. sotto il paraurti o sotto il
veicolo.
Non condurre o parcheggiare il
veicolo utilizzando solo il sistema
di visione panoramica.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Le immagini visualizzate possono
essere più grandi o più piccole di
quanto non appaiano. L'area
visualizzata è limitata e gli oggetti
vicini a uno spigolo del paraurti o
sotto il paraurti non vengono
visualizzati sullo schermo.
Limitazioni del sistema
Attenzione
Per un funzionamento ottimale del sistema, è importante tenere
sempre puliti l'obiettivo della tele‐ camera del portellone posteriore,
situato tra le luci della targa, e
quello della telecamera anteriore,
situato nella griglia del radiatore
sotto lo stemma. Sciacquare gli
obiettivi con acqua e strofinarli con un panno morbido.
Non pulire gli obiettivi con getti di
vapore o di acqua ad alta pres‐
sione.
Il sistema di visione panoramica
potrebbe non funzionare corretta‐
mente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo ha avuto un incidente.
● Si verificano variazioni di tempe‐ ratura estreme.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐
cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.

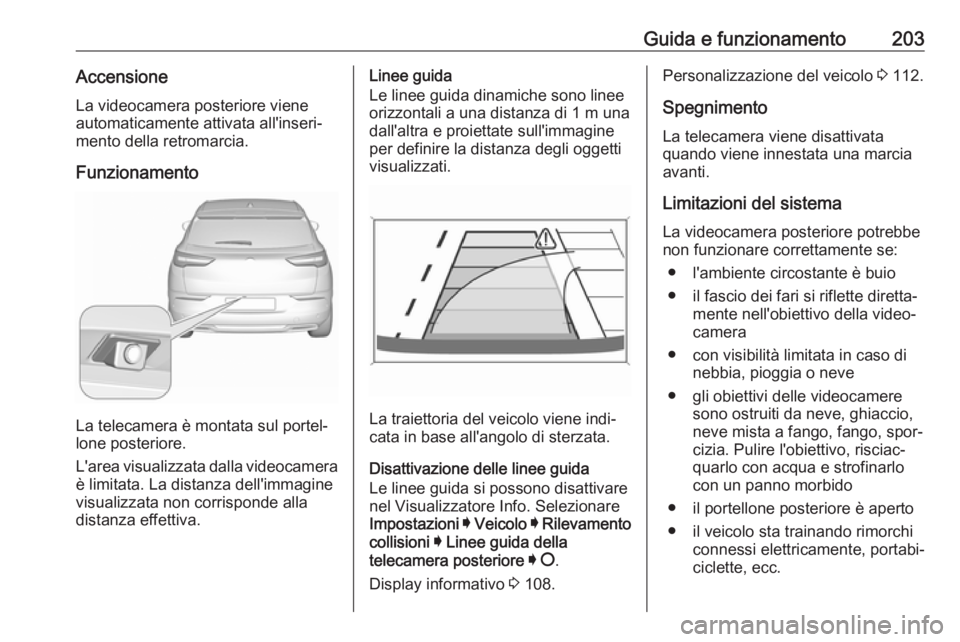

Guida e funzionamento203AccensioneLa videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La telecamera è montata sul portel‐
lone posteriore.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.
Linee guida
Le linee guida dinamiche sono linee
orizzontali a una distanza di 1 m una dall'altra e proiettate sull'immagine
per definire la distanza degli oggetti
visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Disattivazione delle linee guida
Le linee guida si possono disattivare
nel Visualizzatore Info. Selezionare
Impostazioni I Veicolo I Rilevamento
collisioni I Linee guida della
telecamera posteriore I § .
Display informativo 3 108.
Personalizzazione del veicolo 3 112.
Spegnimento
La telecamera viene disattivata
quando viene innestata una marcia
avanti.
Limitazioni del sistema
La videocamera posteriore potrebbe
non funzionare correttamente se:
● l'ambiente circostante è buio
● il fascio dei fari si riflette diretta‐ mente nell'obiettivo della video‐
camera
● con visibilità limitata in caso di nebbia, pioggia o neve
● gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,neve mista a fango, fango, spor‐
cizia. Pulire l'obiettivo, risciac‐
quarlo con acqua e strofinarlo
con un panno morbido
● il portellone posteriore è aperto
● il veicolo sta trainando rimorchi connessi elettricamente, portabi‐
ciclette, ecc.

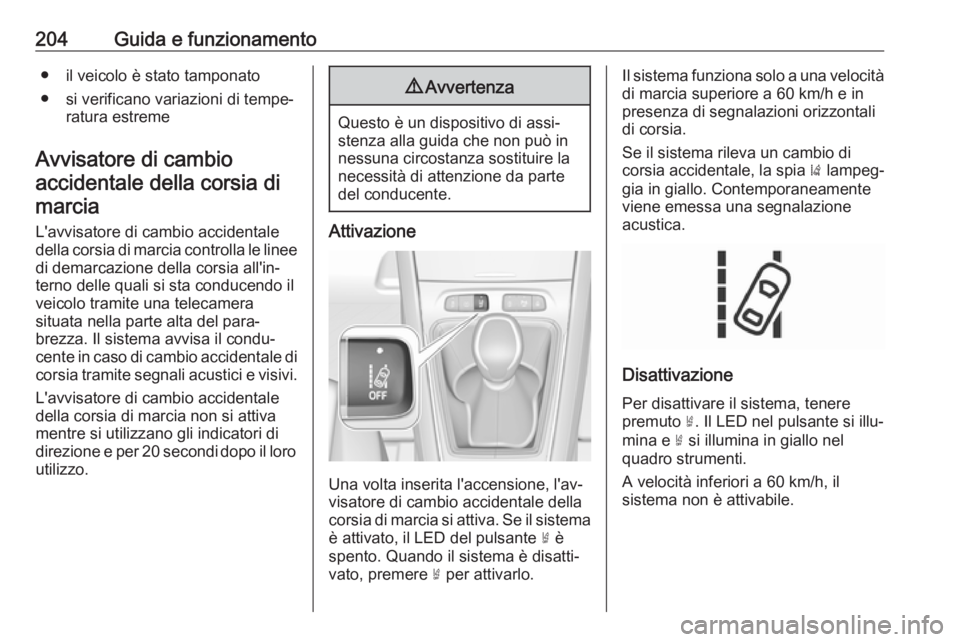

204Guida e funzionamento● il veicolo è stato tamponato
● si verificano variazioni di tempe‐ ratura estreme
Avvisatore di cambio accidentale della corsia dimarcia
L'avvisatore di cambio accidentale
della corsia di marcia controlla le linee
di demarcazione della corsia all'in‐ terno delle quali si sta conducendo il
veicolo tramite una telecamera
situata nella parte alta del para‐
brezza. Il sistema avvisa il condu‐
cente in caso di cambio accidentale di corsia tramite segnali acustici e visivi.
L'avvisatore di cambio accidentale
della corsia di marcia non si attiva
mentre si utilizzano gli indicatori di
direzione e per 20 secondi dopo il loro utilizzo.9 Avvertenza
Questo è un dispositivo di assi‐
stenza alla guida che non può in
nessuna circostanza sostituire la necessità di attenzione da parte
del conducente.
Attivazione
Una volta inserita l'accensione, l'av‐
visatore di cambio accidentale della
corsia di marcia si attiva. Se il sistema
è attivato, il LED del pulsante ½ è
spento. Quando il sistema è disatti‐
vato, premere ½ per attivarlo.
Il sistema funziona solo a una velocità
di marcia superiore a 60 km/h e in
presenza di segnalazioni orizzontali
di corsia.
Se il sistema rileva un cambio di
corsia accidentale, la spia ) lampeg‐
gia in giallo. Contemporaneamente
viene emessa una segnalazione acustica.
Disattivazione
Per disattivare il sistema, tenere
premuto ½. Il LED nel pulsante si illu‐
mina e ½ si illumina in giallo nel
quadro strumenti.
A velocità inferiori a 60 km/h, il
sistema non è attivabile.

Guida e funzionamento205GuastoIn caso di guasto, H viene visua‐
lizzato nel quadro strumenti, accom‐
pagnato da un messaggio sul display e da un segnale acustico. Recarsi
presso un concessionario o un'offi‐
cina autorizzata per effettuare un
controllo del sistema.
Limitazioni del sistema
Le prestazioni del sistema potrebbero non funzionare correttamente
quando:
● La velocità del veicolo è inferiore
a 60 km/h.
● Il parabrezza non è pulito o con presenza di oggetti estranei, ad
es. autoadesivi.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
● Il sole si riflette direttamente nell'obiettivo della videocamera.
● Veicoli vicini che precedono.
● Guida su strade inclinate.
● Guida al bordo della strada.
● Guida su strade con segnaletica orizzontale usurata o assente.
● Improvvise variazioni della lumi‐ nosità.
Il sistema non può funzionare quando
non viene rilevata nessuna segnale‐
tica orizzontale di corsia.
Ausilio al mantenimento dicorsia
L'ausilio al mantenimento di corsia
aiuta ad evitare scontri dovuti ad
allontanamento involontario dalla
corsia di marcia. La telecamera ante‐ riore osserva le linee di demarca‐
zione della corsia tra le quali il veicoloè in marcia. Se il veicolo si avvicina
ad una linea di demarcazione, il
volante viene fatto ruotare delicata‐
mente in posizione per riportare il
veicolo all'interno della corsia. Il
conducente avvertirà una sterzata del volante. Ruotare il volante nella
stessa direzione, se il sistema non
effettua una sterzata sufficiente.
Ruotare delicatamente il volante nella direzione opposta, se si desidera
cambiare corsia.
Quando il veicolo sterza per correg‐
gere la traiettoria del veicolo, a
lampeggia in giallo nel quadro stru‐
menti.
Quando è necessaria l'azione imme‐
diata del conducente, un messaggio
di avvertimento viene visualizzato nel
Driver Information Center accompa‐
gnato da un segnale acustico.
Il sistema non presume che il cambio di corsia sia accidentale quando si
utilizzano gli indicatori di direzione e
per 20 secondi dopo il loro utilizzo.

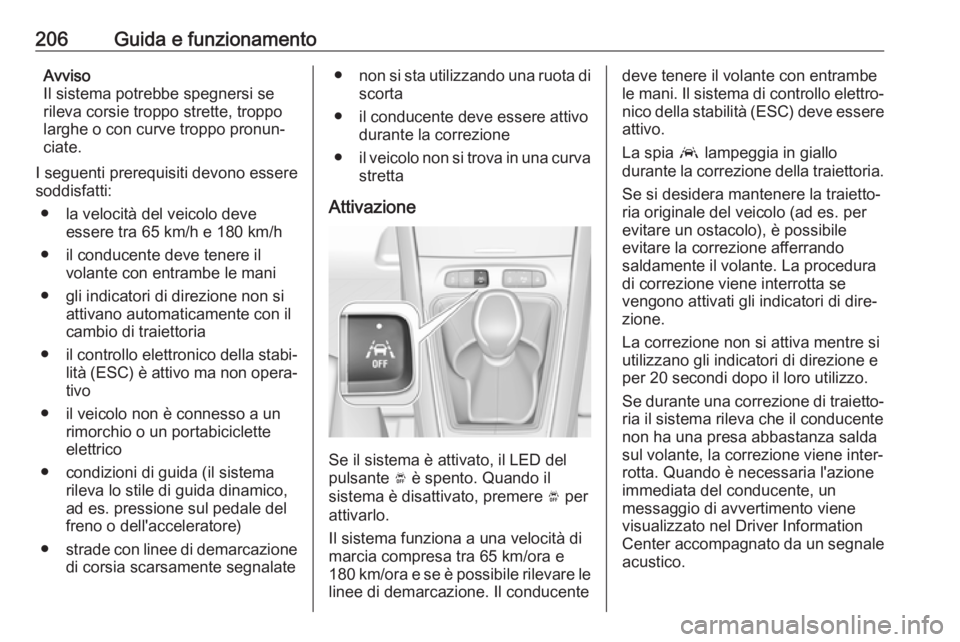

206Guida e funzionamentoAvviso
Il sistema potrebbe spegnersi se
rileva corsie troppo strette, troppo
larghe o con curve troppo pronun‐
ciate.
I seguenti prerequisiti devono essere
soddisfatti:
● la velocità del veicolo deve essere tra 65 km/h e 180 km/h
● il conducente deve tenere il volante con entrambe le mani
● gli indicatori di direzione non si attivano automaticamente con il
cambio di traiettoria
● il controllo elettronico della stabi‐
lità (ESC) è attivo ma non opera‐ tivo
● il veicolo non è connesso a un rimorchio o un portabiciclette
elettrico
● condizioni di guida (il sistema rileva lo stile di guida dinamico,
ad es. pressione sul pedale del
freno o dell'acceleratore)
● strade con linee di demarcazione
di corsia scarsamente segnalate● non si sta utilizzando una ruota di
scorta
● il conducente deve essere attivo durante la correzione
● il veicolo non si trova in una curva
stretta
Attivazione
Se il sistema è attivato, il LED del
pulsante Ó è spento. Quando il
sistema è disattivato, premere Ó per
attivarlo.
Il sistema funziona a una velocità di
marcia compresa tra 65 km/ora e
180 km/ora e se è possibile rilevare le
linee di demarcazione. Il conducente
deve tenere il volante con entrambe
le mani. Il sistema di controllo elettro‐ nico della stabilità (ESC) deve essere
attivo.
La spia a lampeggia in giallo
durante la correzione della traiettoria.
Se si desidera mantenere la traietto‐
ria originale del veicolo (ad es. per
evitare un ostacolo), è possibile
evitare la correzione afferrando
saldamente il volante. La procedura
di correzione viene interrotta se
vengono attivati gli indicatori di dire‐
zione.
La correzione non si attiva mentre si
utilizzano gli indicatori di direzione e
per 20 secondi dopo il loro utilizzo.
Se durante una correzione di traietto‐ ria il sistema rileva che il conducente
non ha una presa abbastanza salda
sul volante, la correzione viene inter‐
rotta. Quando è necessaria l'azione
immediata del conducente, un
messaggio di avvertimento viene
visualizzato nel Driver Information
Center accompagnato da un segnale acustico.
