2018.5 OPEL ZAFIRA C Sürücü El Kitabı (in Turkish)

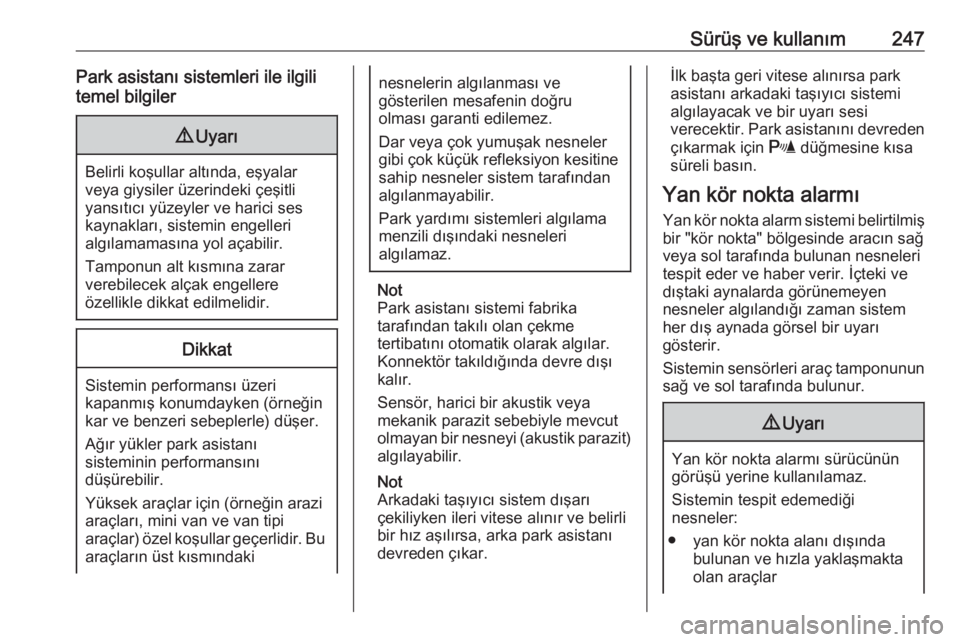

Sürüş ve kullanım247Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi
algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r düğmesine kısa
süreli basın.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar

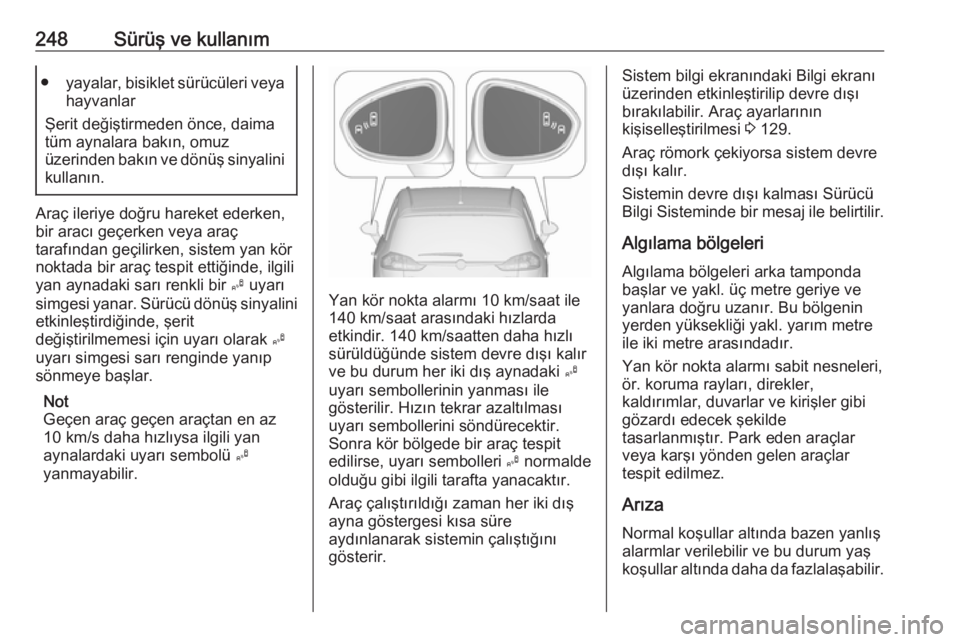

248Sürüş ve kullanım●yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Geçen araç geçen araçtan en az 10 km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir. Sonra kör bölgede bir araç tespitedilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.
Sistem bilgi ekranındaki Bilgi ekranı üzerinden etkinleştirilip devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 129.
Araç römork çekiyorsa sistem devre
dışı kalır.
Sistemin devre dışı kalması Sürücü
Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin
yerden yüksekliği yakl. yarım metre
ile iki metre arasındadır.
Yan kör nokta alarmı sabit nesneleri,
ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.
Arıza Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.

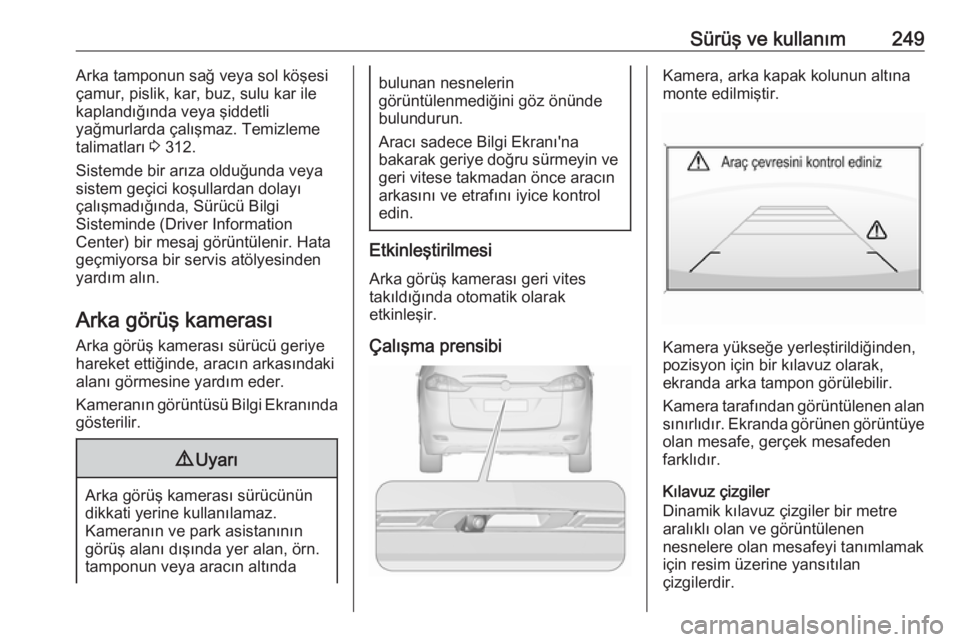

Sürüş ve kullanım249Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 312.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Hata
geçmiyorsa bir servis atölyesinden
yardım alın.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü Bilgi Ekranında
gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera, arka kapak kolunun altına
monte edilmiştir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre
aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.

250Sürüş ve kullanım
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri, park asistanının
arka sensörleri tarafından tespit
edilen engelleri gösteren, resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
15 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Arka görüş kamerası, Bilgi
Ekranındaki araç ayarlarını
kişiselleştirme menüsünden manuel
olarak devre dışı bırakılabilir. İlgili
ayarı Ayarlar içinde seçin.
Araç ayarlarının kişiselleştirilmesi 3 129.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
7" R 4.0 IntelliLink Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
Bilgi Ekranı 3 127.
Araç ayarlarının kişiselleştirilmesi
3 129.
Arıza Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Etraf karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.

Sürüş ve kullanım251Trafik işareti desteğiÇalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut
trafik işaretlerini algılar ve sürücü bilgi sisteminde görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork/karavan çekmenin kısıtlanması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● yön okları
Hız sınırı işaretleri Sürücü Bilgi
Merkezi ekranında bir sonraki hız
sınırı işareti veya hız sınırı sonu
işareti veya tanımlanmış bir işaret
zamanaşımına kadar gösterilir.Birden fazla işaret tipi ekranda
kombine edilebilir.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
İşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.

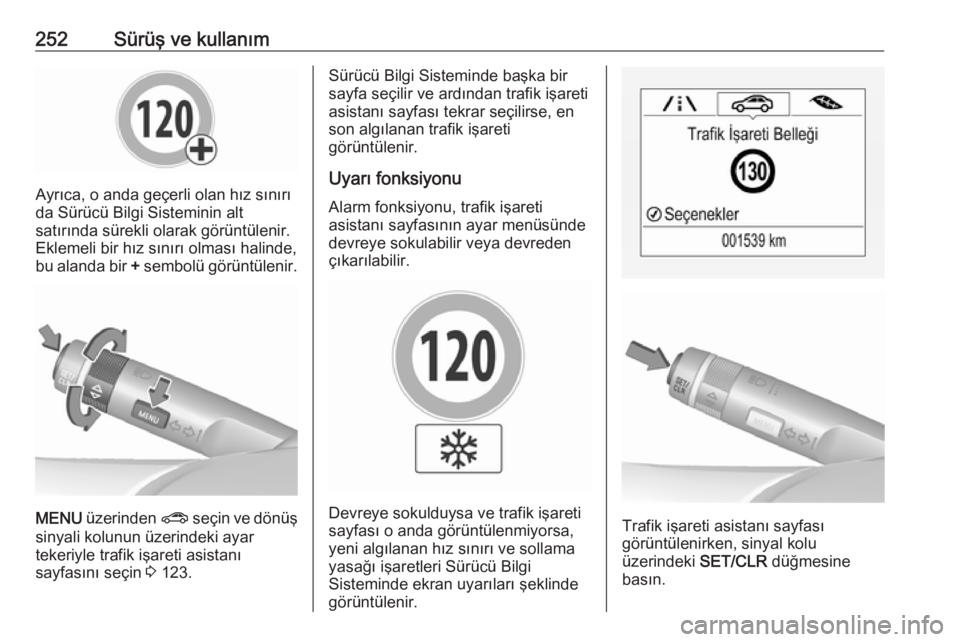

252Sürüş ve kullanım
Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.
MENU üzerinden ? seçin ve dönüş
sinyali kolunun üzerindeki ayar
tekeriyle trafik işareti asistanı
sayfasını seçin 3 123.
Sürücü Bilgi Sisteminde başka bir
sayfa seçilir ve ardından trafik işareti
asistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.
Uyarı fonksiyonu
Alarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde
devreye sokulabilir veya devreden
çıkarılabilir.
Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa,
yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.Trafik işareti asistanı sayfası
görüntülenirken, sinyal kolu
üzerindeki SET/CLR düğmesine
basın.

Sürüş ve kullanım253
Ayar tekerini döndürerek Alarmlar
AÇIK veya Alarmlar KAPALI öğesini
seçin ve SET/CLR düğmesine basın.
Ayrı pencere (pop-up) uyarısı sürücü
bilgi sisteminde yaklaşık
sekiz saniye sürer.
Sistem sıfırlama Trafik işareti belleğinin içeriği, trafik
işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini
seçerek ve ardından dönüş sinyali
kolundaki SET/CLR düğmesine daha
uzun süreyle basıp onaylayarak
temizlenebilir.
Alternatif olarak, SET/CLR
düğmesine üç saniye süreyle
basılarak sayfanın içeriği
temizlenebilir.
Başarılı bir sıfırlama sonrasında bir
uyarı sesi çalar ve bir sonraki trafik
işareti algılanana kadar aşağıdaki
“Varsayılan İşaret” gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır.
Temizledikten sonra, Sürücü Bilgi
Sisteminde “Varsayılan İşaret”
görüntülenir.
İşaretlerin silinme nedenleri:
● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Hız 52 km/saat (şehir girişi algılama) altına düşer
Arıza Aşağıdaki durumlarda trafik işaretiasistanı sistemi doğru çalışmayabilir:
● Ön camın, ön kameranın bulunduğu kısmının temiz
olmaması veya örn. çıkartmalar
gibi yabancı cisimlerle
kapatılması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.
● Şiddetli yağmur, kar, direk güneş
ışığı veya gölgelenme gibi
olumsuz şartlar oluşabilir.

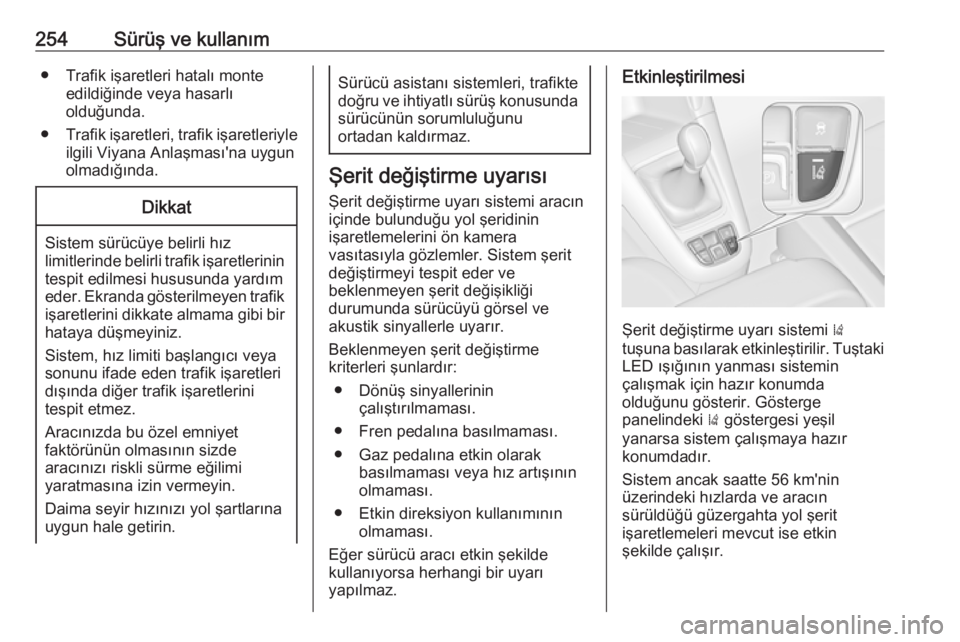

254Sürüş ve kullanım● Trafik işaretleri hatalı monteedildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri, trafik işaretleriyle
ilgili Viyana Anlaşması'na uygun
olmadığında.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini ön kamera
vasıtasıyla gözlemler. Sistem şerit değiştirmeyi tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
● Dönüş sinyallerinin çalıştırılmaması.
● Fren pedalına basılmaması.
● Gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması.
● Etkin direksiyon kullanımının olmaması.
Eğer sürücü aracı etkin şekilde
kullanıyorsa herhangi bir uyarı
yapılmaz.
Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
tuşuna basılarak etkinleştirilir. Tuştaki LED ışığının yanması sistemin
çalışmak için hazır konumda
olduğunu gösterir. Gösterge
panelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
Sistem ancak saatte 56 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.
