Page 297 of 347
Auton hoito295
2. Käännä pyöränavain ulos jaasenna se varmistaen, että se
asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
muttereilla. Näiden erikoismutte‐
rien löysäämiseksi on mutterin
kantaan kiinnitettävä sovitin
ennen pyöränmutteriavaimen
asentamista. Sovitin sijaitsee
käsinelokerossa.3. Joissakin versioissa voi olla suojuksella varustetut nostokoh‐
dat. Vedä suojus ulos sivusuun‐
taan.
4. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan
alle.
5. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan nostokoh‐
dan alapuolelle siten, että se ei
luiskahda paikaltaan.
Page 298 of 347

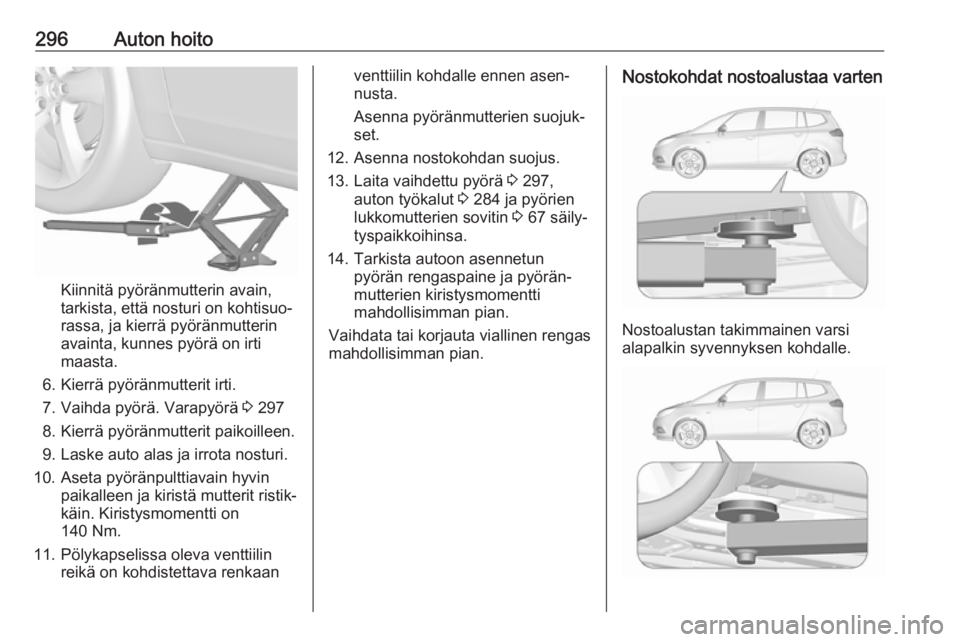

296Auton hoito
Kiinnitä pyöränmutterin avain,
tarkista, että nosturi on kohtisuo‐
rassa, ja kierrä pyöränmutterin
avainta, kunnes pyörä on irti
maasta.
6. Kierrä pyöränmutterit irti.
7. Vaihda pyörä. Varapyörä 3 297
8. Kierrä pyöränmutterit paikoilleen. 9. Laske auto alas ja irrota nosturi.
10. Aseta pyöränpulttiavain hyvin paikalleen ja kiristä mutterit ristik‐
käin. Kiristysmomentti on
140 Nm.
11. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
12. Asenna nostokohdan suojus. 13. Laita vaihdettu pyörä 3 297,
auton työkalut 3 284 ja pyörien
lukkomutterien sovitin 3 67 säily‐
tyspaikkoihinsa.
14. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
mutterien kiristysmomentti
mahdollisimman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.Nostokohdat nostoalustaa varten
Nostoalustan takimmainen varsi
alapalkin syvennyksen kohdalle.
Page 299 of 347
Auton hoito297Nostoalustan etummainen varsi alus‐
taan.
Varapyörä
Varapyörä voidaan luokitella tilapäis‐
varapyöräksi, jos sen koko eroaa
muista asennetuista renkaista tai
maan lainsäädäntö niin määrittelee.
Tällöin on noudatettava suurinta sallittua nopeutta, vaikka varapyö‐
rässä ei olisi mitään merkintää tästä.
Varapyörässä on teräsvanne.Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Varapyörä on pitimessä auton lattian
alapuolella.
1. Avaa tavaratilan säilytyslokero 3 284.
2. Irrota molemmat suojukset kuusiopulttien päältä.
3. Aseta pyöränmutteriavain yhteenkuusiopulttiin ja kierrä sitä vasta‐
päivään, kunnes tuntuu vastusta.
4. Jatka samalla tavalla toisen kuusiopultin kohdalla.
5. Nosta varapyörän pidin ja avaa molemmat salvat.
6. Laske varapyörän pidin.
7. Irrota varmistusvaijeri.
Page 300 of 347

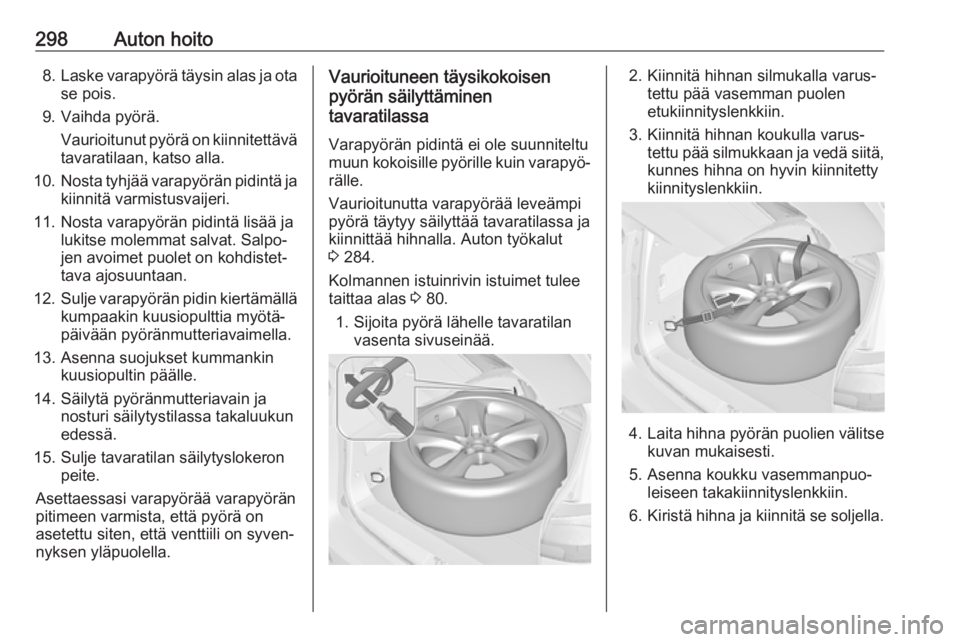

298Auton hoito8.Laske varapyörä täysin alas ja ota
se pois.
9. Vaihda pyörä. Vaurioitunut pyörä on kiinnitettävätavaratilaan, katso alla.
10. Nosta tyhjää varapyörän pidintä ja
kiinnitä varmistusvaijeri.
11. Nosta varapyörän pidintä lisää ja lukitse molemmat salvat. Salpo‐
jen avoimet puolet on kohdistet‐
tava ajosuuntaan.
12. Sulje varapyörän pidin kiertämällä
kumpaakin kuusiopulttia myötä‐
päivään pyöränmutteriavaimella.
13. Asenna suojukset kummankin kuusiopultin päälle.
14. Säilytä pyöränmutteriavain ja nosturi säilytystilassa takaluukun
edessä.
15. Sulje tavaratilan säilytyslokeron peite.
Asettaessasi varapyörää varapyörän pitimeen varmista, että pyörä on
asetettu siten, että venttiili on syven‐
nyksen yläpuolella.Vaurioituneen täysikokoisen
pyörän säilyttäminen
tavaratilassa
Varapyörän pidintä ei ole suunniteltu
muun kokoisille pyörille kuin varapyö‐
rälle.
Vaurioitunutta varapyörää leveämpi pyörä täytyy säilyttää tavaratilassa ja
kiinnittää hihnalla. Auton työkalut
3 284.
Kolmannen istuinrivin istuimet tulee
taittaa alas 3 80.
1. Sijoita pyörä lähelle tavaratilan vasenta sivuseinää.2. Kiinnitä hihnan silmukalla varus‐tettu pää vasemman puolen
etukiinnityslenkkiin.
3. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
kiinnityslenkkiin.
4. Laita hihna pyörän puolien välitse
kuvan mukaisesti.
5. Asenna koukku vasemmanpuo‐ leiseen takakiinnityslenkkiin.
6. Kiristä hihna ja kiinnitä se soljella.
Page 301 of 347

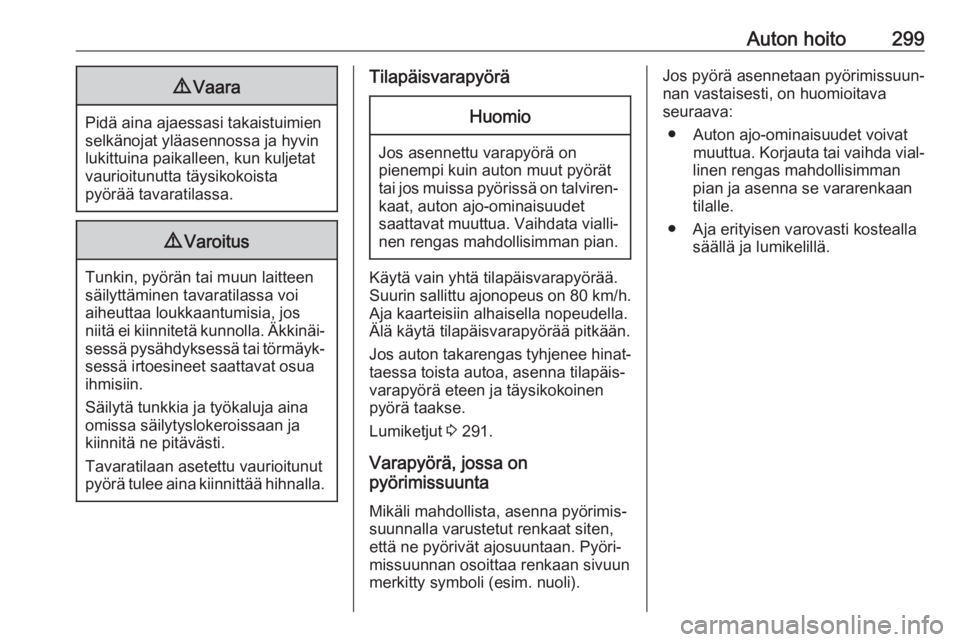

Auton hoito2999Vaara
Pidä aina ajaessasi takaistuimien
selkänojat yläasennossa ja hyvin
lukittuina paikalleen, kun kuljetat
vaurioitunutta täysikokoista
pyörää tavaratilassa.
9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi
aiheuttaa loukkaantumisia, jos
niitä ei kiinnitetä kunnolla. Äkkinäi‐ sessä pysähdyksessä tai törmäyk‐
sessä irtoesineet saattavat osua
ihmisiin.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.
TilapäisvarapyöräHuomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee hinat‐ taessa toista autoa, asenna tilapäis‐
varapyörä eteen ja täysikokoinen
pyörä taakse.
Lumiketjut 3 291.
Varapyörä, jossa on
pyörimissuunta
Mikäli mahdollista, asenna pyörimis‐suunnalla varustetut renkaat siten,että ne pyörivät ajosuuntaan. Pyöri‐
missuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli).
Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava
seuraava:
● Auton ajo-ominaisuudet voivat muuttua. Korjauta tai vaihda vial‐
linen rengas mahdollisimman
pian ja asenna se vararenkaan
tilalle.
● Aja erityisen varovasti kostealla säällä ja lumikelillä.
Page 302 of 347

300Auton hoitoKäynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen.
Älä käynnistä pikalatauslaitteen
avulla.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava
äärimmäistä varovaisuutta.
Seuraavasta ohjeesta poikkeami‐
sesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai
kummankin auton sähkölaitteiden
vioittuminen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
● Auton akun lähellä ei saa käsi‐ tellä avotulta tai kipinöitä.
● Tyhjentynyt auton akku voi jäätyä
jo 0 °C:n lämpötilassa. Jäätynyt
akku on sulatettava, ennen kuin
käynnistyskaapelit kytketään.
● Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐
tusta.
● Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti(Ah) ei saa olla paljoa alhaisempi
kuin purkautuneen akun.
● Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät
ja joiden läpimitta on vähintään
16 mm 2
(dieselmoottoreissa
25 mm 2
).
● Älä irrota tyhjentynyttä auton akkua sähköjärjestelmästä.
●Kytke pois tarpeettomat virranku‐
luttajat.
● Älä kumarru akun päälle apukaa‐
peleilla käynnistyksen aikana.
● Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.
● Autot eivät saa käynnistyskaape‐
leilla käynnistettäessä koskettaa
toisiaan.
● Kytke seisontajarru, käsivalintai‐ nen vaihteisto joutokäynnillä,
automaattivaihteisto asennossa
P .
● Avaa positiivisen navan suojus apuakussa ja oman autosi moot‐toritilassa.
Page 303 of 347

Auton hoito301Kytke kaapelit seuraavassa järjestyk‐
sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.
3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan.
4. Kytke mustan kaapelin toinen pää
oman autosi maadoituspistee‐
seen, joka sijaitsee moottoriti‐
lassa.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä viiden minuutin kulut‐ tua toinen moottori. Käynnistysyri‐tykset saavat kestää vain
15 sekuntia kerrallaan ja käynnis‐
tysten välillä on pidettävä vähin‐
tään yhden minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin kolme
minuuttia kaapelit kytkettyinä.4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai
takalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuinne edellä kiinnitettiin.Vetäminen
Auton hinaaminen
Vapauta kupu alhaalta ja poista se
alakautta.
Hinaussilmukka on auton työkaluissa 3 284.
Page 304 of 347

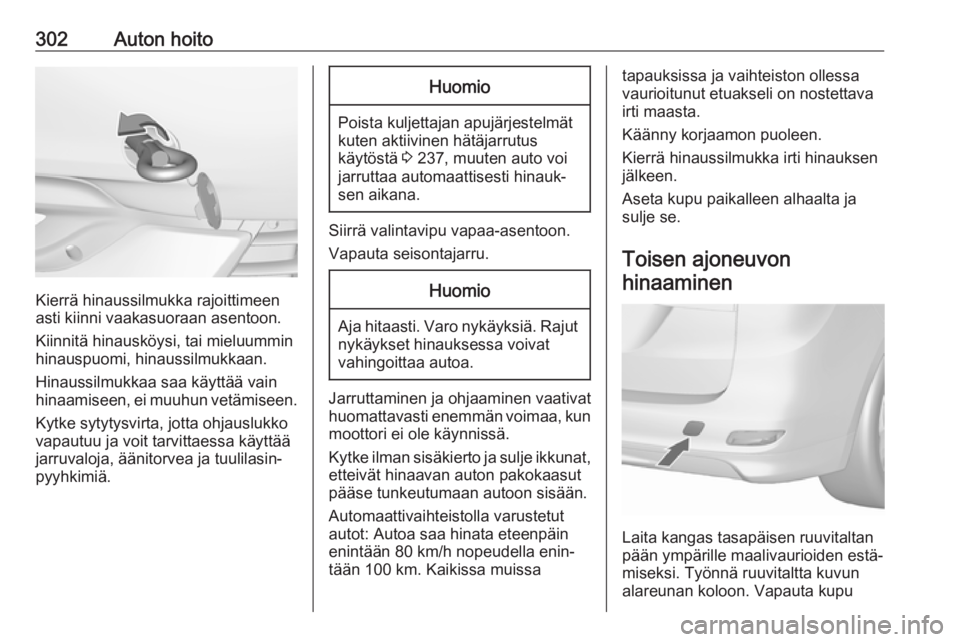

302Auton hoito
Kierrä hinaussilmukka rajoittimeen
asti kiinni vaakasuoraan asentoon.
Kiinnitä hinausköysi, tai mieluummin
hinauspuomi, hinaussilmukkaan.
Hinaussilmukkaa saa käyttää vain
hinaamiseen, ei muuhun vetämiseen.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Huomio
Poista kuljettajan apujärjestelmät
kuten aktiivinen hätäjarrutus
käytöstä 3 237, muuten auto voi
jarruttaa automaattisesti hinauk‐
sen aikana.
Siirrä valintavipu vapaa-asentoon.
Vapauta seisontajarru.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat
vahingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut
pääse tunkeutumaan autoon sisään.
Automaattivaihteistolla varustetut autot: Autoa saa hinata eteenpäin
enintään 80 km/h nopeudella enin‐
tään 100 km. Kaikissa muissa
tapauksissa ja vaihteiston ollessa
vaurioitunut etuakseli on nostettava
irti maasta.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka irti hinauksen
jälkeen.
Aseta kupu paikalleen alhaalta ja
sulje se.
Toisen ajoneuvon hinaaminen
Laita kangas tasapäisen ruuvitaltan
pään ympärille maalivaurioiden estä‐
miseksi. Työnnä ruuvitaltta kuvun
alareunan koloon. Vapauta kupu
