2018.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

Ajaminen ja käyttö207Huomio
Ajettuasi suurilla käyntinopeuk‐
silla tai suurella moottorin kuormi‐
tuksella anna moottorin käydä
lyhyen aikaa pienellä kuormituk‐
sella tai joutokäynnillä n.
30 sekuntia ennen sen sammutta‐
mista, jotta turboahdin ei vauri‐ oidu.
Huomautus
Jos tapahtuu onnettomuus ja turva‐
tyyny laukeaa, moottori sammute‐
taan automaattisesti, jos auto
pysähtyy tietyn ajan sisällä.
Moottorin pakokaasu9 Vaara
Moottorin pakokaasu sisältää
myrkyllistä, hajutonta ja väritöntä
hiilimonoksidia. Hengitettynä se
aiheuttaa hengenvaaran.
Jos auton sisätilaan pääsee pako‐
kaasua, avaa ikkunat. Korjauta häiriön syy korjaamolla.
Vältä ajamasta takaluukku
avoinna, koska pakokaasut voivat
tällöin päästä sisään auton
matkustamoon.
Pakokaasusuodatin
Pakokaasusuodatin on hiukkassuo‐ datin diesel- ja bensiinimoottoreihin.
Automaattinen puhdistusprosessi
Pakokaasusuodatin suodattaa moot‐
torin pakokaasusta haitalliset noki‐
hiukkaset pois. Järjestelmässä on
itsepuhdistustoiminto, joka toimii ajon
aikana automaattisesti ilman mitään
tiedotusta. Suodatin puhdistetaan
säännöllisesti polttamalla kiinni
jääneet nokihiukkaset korkeassa
lämpötilassa. Tämä tapahtuu auto‐
maattisesti tietyissä ajo-olosuhteissa
ja voi kestää enintään 25 minuuttia.
Normaalisti se kestää seitsemästä
kahteentoista minuuttiin. Autostop-
toiminto ei ole käytettävissä ja poltto‐
aineenkulutus saattaa olla tämän
jakson aikana normaalia korkeampi.
Hajun ja savun muodostuminen
prosessin aikana on normaalia.
Järjestelmä on puhdistettava Tietyissä olosuhteissa, esim. lyhyitä
matkoja ajettaessa, järjestelmä ei voi
puhdistaa itseään automaattisesti.
Jos suodatin on puhdistettava eivätkä aiemmat ajo-olosuhteet ole mahdol‐
listaneet automaattista puhdistusta,

208Ajaminen ja käyttötämä ilmaistaan sytyttämällä % ja
varoitusviestillä kuljettajan tietokes‐
kuksessa.
% syttyy yhdessä varoitusviestin
kanssa, kun pakokaasusuodatin on
täynnä. Käynnistä puhdistusmenet‐
tely ensi tilassa.
% vilkkuu yhdessä varoitusviestin
kanssa, kun pakokaasusuodatin on
saavuttanut maksimin täyttötason.
Käynnistä puhdistusmenettely välittö‐ mästi moottorin vaurioitumisen estä‐
miseksi.
Aktivoi itsepuhdistusprosessi Aktivoi puhdistusmenettely jatka‐
malla ajamista ja pitämällä moottorin
käyntinopeutena yli 2000 r/min.
Vaihda tarvittaessa pienemmälle
vaihteelle. Tällöin käynnistyy pako‐
kaasusuodattimen puhdistuspro‐
sessi.
Puhdistusmenettely tapahtuu
nopeammin suurilla moottorin käynti‐
nopeuksilla ja kuormituksilla.Merkkivalo % sammuu heti, kun itse‐
puhdistustoiminto on suoritettu loppuun. Jatka ajamista, kunnes itse‐ puhdistustoiminto on valmis.Huomio
Jos mahdollista, älä keskeytä
puhdistusprosessia. Voit välttää
korjaamossa tehtävän huollon tai
korjauksen ajamalla, kunnes
puhdistus on valmis.
Puhdistusprosessi ei ole
mahdollinen
Jos puhdistus ei jostakin syystä ole mahdollinen, merkkivalo Z syttyy ja
varoitusviesti tulee näkyviin kuljetta‐
jan tietokeskuksessa. Moottorin teho
voi olla alentunut. Käänny välittömästi
korjaamon puoleen.
Katalysaattori
Katalysaattori vähentää pakokaasu‐
jen haitallisia aineita.
Huomio
Muut kuin sivuilla 3 249, 3 315
mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja
elektroniikkakomponentteja.
Palamaton bensiini voi aiheuttaa
katalysaattorin ylikuumenemisen
ja vaurioitumisen. Siksi on varot‐
tava tarpeettoman pitkää käynnis‐ timen käyttöä, polttoainesäiliön
ajamista tyhjäksi ja moottorin
käynnistämistä työntämällä tai
hinaamalla.
Jos moottorissa esiintyy sytytyshäiri‐
öitä, se käy epätasaisesti, moottorin
teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä,
korjauta häiriön syy korjaamolla
mahdollisimman pian. Hätätapauk‐
sessa autolla voidaan ajaa lyhyen
aikaa alhaisella nopeudella ja moot‐
torin alhaisella käyntinopeudella.

Ajaminen ja käyttö209AdBlue
Yleisiä tietoja Valikoiva katalyyttinen pelkistys
(BlueInjection) on menetelmä, joka
alentaa merkittävästi pakokaasu‐
päästöjen typpioksidipitoisuutta.
Tämä saavutetaan suihkuttamalla
Diesel pakokaasunestettä (DEF)
pakojärjestelmään. Nesteen vapaut‐ tama ammoniakki reagoi pakokaasun
typpikaasujen (NO x) kanssa ja muut‐
taa ne typeksi ja vedeksi.
Käytössä olevan nesteen nimike on AdBlue ®
. Se on myrkytön, palama‐
ton, väritön ja hajuton neste, jonka
koostumus on 32 % ureaa ja 68 %
vettä.9 Varoitus
Vältä AdBlue-nesteen joutumista
kosketuksiin silmien tai ihon
kanssa.
Jos ainetta joutuu silmiin, huuhtele
se pois vedellä.
Huomio
Vältä AdBlue-nesteen joutumista
kosketuksiin maalipinnan kanssa.
Jos nestettä pääsee maalipin‐
nalle, huuhtele se pois vedellä.
AdBlue jäätyy noin -11 °C:n lämpöti‐
lassa. Koska auto on varustettu
AdBlue-esilämmittimellä, päästöjen
alentaminen varmistetaan myös
alhaisissa lämpötiloissa. AdBlue-
esilämmitin toimii automaattisesti.
Tyypillinen AdBlue-nesteen kulutus
on noin 1,2 litraa per 1000 km
B16DTH- tai B16DTJ-moottorilla
varustetuissa autoissa ja noin kaksi
litraa per 1000 km B20DTH-mootto‐
rilla varustetuissa autoissa. Kulutus
voi olla myös suurempi ajotilanteesta
riippuen (esim. suuri kuorma tai perä‐
vaunun vetäminen).
AdBlue-säiliö
Nestemäärän ilmaisin antaa varoituk‐
sen, kun nestemäärä on noin viisi
litraa. Varoitusviestit näytetään vain
tämän rajan alittuessa. Säiliön tila‐
vuus 3 320.
Tasovaroitukset
Kuljettajan tietokeskuksessa näkyy eri viestejä lasketusta jäljellä olevalla
AdBlue-nesteellä ajettavasta
matkasta riippuen. Viestit ja rajoituk‐
set ovat lainsäädännön edellyttämiä.
Ensimmäinen mahdollinen varoitus
on Säiliön AdBluella voi ajaa vielä: 2
400 km .
Tämä varoitus näkyy kerran hetkelli‐
sesti yhdessä lasketun ajomatkan
kanssa. Ajaminen on mahdollista
ilman rajoituksia.
Seuraavalle varoitustasolle siirry‐
tään, kun ajettava matka on alle
1 750 km. Jäljellä olevan ajomatkan
sisältävä viesti näytetään aina syty‐
tysvirran kytkemisen yhteydessä ja
se on vahvistettava 3 118. Lisää
AdBlue-nestettä ennen seuraavalle
varoitustasolle siirtymistä.

210Ajaminen ja käyttöKun jäljellä olevalla AdBlue-nesteellä
ajettava matka on alle 900 km,
seuraavat varoitusviestit näkyvät
vuorotellen eikä niitä voi poistaa:
● AdBlue vähissä Täytä nyt
● Moott. uusi käynn. estetty 900
km .
Lisäksi merkkivalo Y vilkkuu jatku‐
vasti.
Huomautus
Jos AdBlue-nesteen kulutus on
suuri, tämä varoitus saattaa näkyä kuljettajan tietokeskuksessa ilman
aiempia varoitusvaiheita.
Viimeiselle varoitustasolle siirrytään,
kun AdBlue-säiliö on tyhjä. Moottorin
käynnistäminen uudelleen ei ole mahdollista. Seuraavat varoitusviestit näkyvät vuorotellen eikä niitä voi
poistaa:
● AdBlue loppu Täytä nyt
● Moottori ei käynn. uud. .
Lisäksi merkkivalo Y vilkkuu jatku‐
vasti.
Moottorin käynnistyksen aktiivisen
estämisen jälkeen näkyy seuraava
viesti:Lisää AdBluenestettä ennen auton
käynnistämistä .
Säiliö on täytettävä kokonaan
AdBlue-nesteellä, muuten moottoria
ei voi käynnistää uudelleen.
Varoitukset suurista päästöistä
Jos pakokaasupäästöt nousevat
tietyn arvon yläpuolelle, kuljettajan tietokeskuksessa näytetään vastaa‐
via varoituksia.
Näytössä esitetään kehotuksia
tarkastaa pakojärjestelmä ja lopuksi
tulee ilmoitus moottorin uudelleen
käynnistämisen estämisestä. Nämä
rajoitukset ovat lainsäädännön edel‐
lyttämiä.
Ota yhteys korjaamoon apua varten.
AdBluen täyttöHuomio
Käytä vain AdBlue-nestettä, joka
täyttää eurooppalaisten standar‐
dien DIN 70 070 ja ISO 22241-1
vaatimukset.
Älä käytä lisäaineita.
Älä laimenna AdBlueta.
Muuten valikoiva katalyyttinen
pelkistysjärjestelmä voi vaurioitua.
Huomautus
Jos huoltoasemalla ei ole saatavana henkilöautoille tarkoitetulla täyttö‐
suuttimella varustettua täyttöpump‐
pua, käytä roiskeiden tai ylivalumi‐
sen estämiseksi vain AdBlue-pulloja tai -säiliöitä, joissa on tiivistettävä
sovitin uudelleentäyttöä varten.
Tämä varmistaa myös, että polttoai‐
nesäiliöstä tulevat höyryt saadaan
talteen eivätkä ne joudu ympäris‐
töön. AdBlue-nestettä on saatavana monilta huoltoasemilta pulloissa tai
säiliöissä ja sitä voi ostaa esim.
Opel-jälleenmyyjiltä ja muista myyn‐
tipisteistä.
Koska AdBlue-nesteen käyttöaika
on rajoitettu, tarkista vanhentumis‐
päivä ennen nesteen lisäämistä.

Ajaminen ja käyttö211Huomautus
Järjestelmä tunnistaa AdBlue-
nesteen lisäämisen vain, kun yllä
mainittu nestemäärän kytkin
säiliössä aktivoituu.
Jos AdBluen täyttöä ei ole havaittu onnistuneeksi:
1. Aja autolla keskeytyksettä 10 minuuttia varmistaen, että
auton nopeus on koko ajan yli
20 km/h.
2. Jos AdBluen täyttö havaitaan onnistuneeksi, AdBluen syötöstäjohtuvat rajoitukset häviävät.
Jos AdBluen täyttöä ei vieläkään
havaita, käänny korjaamon puoleen.
Jos AdBlue-nestettä täytyy lisätäalle -11 °C:n lämpötilassa, järjes‐
telmä ei ehkä havaitse nesteen
lisäystä. Pysäköi tällöin auto lämpi‐
mämpään paikkaan, kunnes AdBlue
muuttuu nestemäiseen muotoon.
Huomautus
Täyttöaukon suojakorkkia avat‐
taessa saattaa vapautua ammoniak‐ kihöyryjä. Älä hengitä höyryjä, ne
ovat pistävän hajuisia. Höyryt eivät
ole haitallisia hengitettynä.AdBlue-säiliö tulee täyttää kokonaan.
Tämä täytyy tehdä, jos moottorin
käynnistyksen estoa koskeva varoi‐
tusviesti näkyy jo näytössä.
Auton tulee olla pysäköitynä tasai‐
selle alustalle.
AdBlue-nesteen täyttöaukko sijaitsee
polttoaineen täyttöaukon luukun
takana auton oikealla puolella takana.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa
avattu.
1. Poista avain virtalukosta.
2. Sulje kaikki ovet, jotta auton sisä‐ tilaan ei pääse ammoniakkihöy‐
ryjä.
3. Vapauta polttoaineen täyttöaukon
luukku painamalla sitä 3 252.
4. Irrota suojakorkki täyttöaukosta.
5. Avaa AdBlue-säiliö.
6. Kiinnitä letkun toinen pää säiliöön
ja ruuvaa toinen pää kiinni täyttö‐
aukkoon.
7. Nosta säiliötä kunnes se on tyhjä tai kunnes virtaus säiliöstä on
loppunut. Tämä saattaa kestää
enintään viisi minuuttia.
8. Aseta säiliö maahan letkun tyhjentämiseksi, odota 15 sekun‐
tia.
9. Kierrä letku irti täyttöaukosta.
10. Laita suojakorkki paikalleen ja kiinnitä se kiertämällä myötäpäi‐
vään.

212Ajaminen ja käyttöHuomautus
Hävitä AdBlue-säiliö ympäristöä
koskevien säädösten mukaisesti.
Letkua voidaan käyttää uudelleen
huuhtelemalla se puhtaalla vedellä,
ennen kuin siinä oleva AdBlue
kuivuu.Automaattivaihteisto
Automaattivaihteisto sallii automaat‐
tisen vaihtamisen (automaattitoi‐
minto) tai manuaalisen vaihtamisen
(käsivalintatoiminto).
Manuaalisessa tilassa M vaihteen‐
siirto voidaan tehdä käsin siirtämällä
valintavipu asentoon + tai - 3 214.
Vaihteistonäyttö
Toiminto tai valittu vaihde näkyy
kuljettajan tietokeskuksessa.
Automaattitoiminnossa ajo-ohjelman
ilmaisee D.
Manuaalitoiminnossa näytössä
näkyy M ja valittuna olevan vaihteen
numero.
R tarkoittaa peruutusvaihdetta.
N tarkoittaa vapaa-asentoa.
P tarkoittaa P-asentoa.

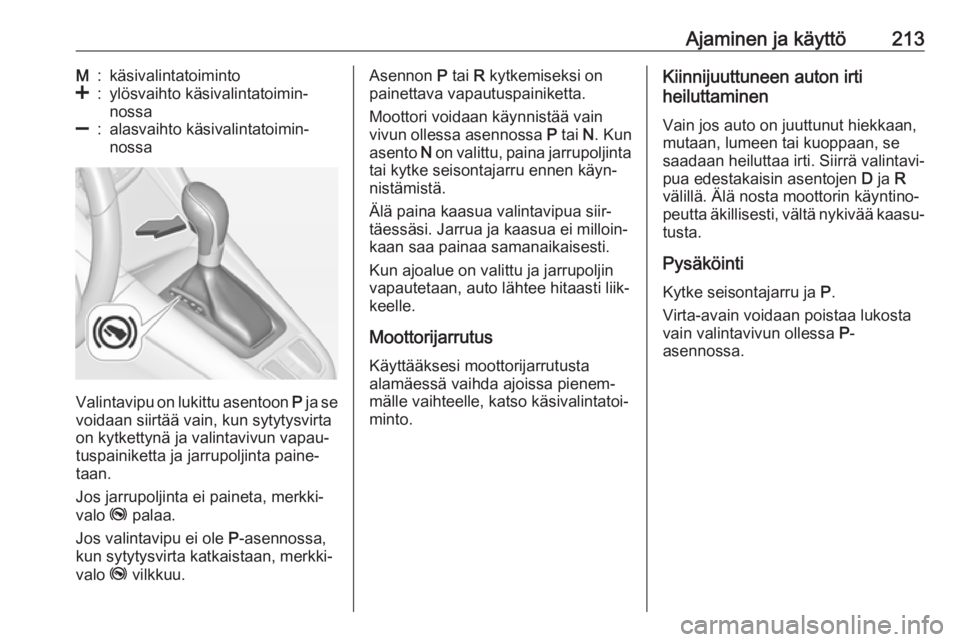

ValintavipuP:pysäköintiasento, pyörät on
lukittu, kytke vain auton ollessa
paikallaan ja seisontajarrun
kytkettyR:peruutusvaihde, kytke vain
auton ollessa paikallaanN:vapaa-asentoD:automaattitoiminta

Ajaminen ja käyttö213M:käsivalintatoiminto<:ylösvaihto käsivalintatoimin‐
nossa]:alasvaihto käsivalintatoimin‐
nossa
Valintavipu on lukittu asentoon P ja se
voidaan siirtää vain, kun sytytysvirta
on kytkettynä ja valintavivun vapau‐
tuspainiketta ja jarrupoljinta paine‐
taan.
Jos jarrupoljinta ei paineta, merkki‐
valo j palaa.
Jos valintavipu ei ole P-asennossa,
kun sytytysvirta katkaistaan, merkki‐
valo j vilkkuu.
Asennon P tai R kytkemiseksi on
painettava vapautuspainiketta.
Moottori voidaan käynnistää vain
vivun ollessa asennossa P tai N. Kun
asento N on valittu, paina jarrupoljinta
tai kytke seisontajarru ennen käyn‐ nistämistä.
Älä paina kaasua valintavipua siir‐
täessäsi. Jarrua ja kaasua ei milloin‐
kaan saa painaa samanaikaisesti.
Kun ajoalue on valittu ja jarrupoljin
vapautetaan, auto lähtee hitaasti liik‐
keelle.
Moottorijarrutus Käyttääksesi moottorijarrutusta
alamäessä vaihda ajoissa pienem‐
mälle vaihteelle, katso käsivalintatoi‐
minto.Kiinnijuuttuneen auton irti
heiluttaminen
Vain jos auto on juuttunut hiekkaan, mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavi‐
pua edestakaisin asentojen D ja R
välillä. Älä nosta moottorin käyntino‐
peutta äkillisesti, vältä nykivää kaasu‐ tusta.
Pysäköinti
Kytke seisontajarru ja P.
Virta-avain voidaan poistaa lukosta
vain valintavivun ollessa P-
asennossa.

214Ajaminen ja käyttöManuaalinen tila
Siirrä valintavipu pois asennosta D
kohti vasemmalla olevaa asentoa M.
Liikuta valintavipua ylöspäin asen‐ toon + vaihtaaksesi ylöspäin.
Liikuta valintavipua alaspäin asen‐
toon - vaihtaaksesi alaspäin.
Jos valitaan ajonopeuteen nähden
liian suuri tai liian pieni vaihde, vaih‐
toa ei tapahdu. Tämä saattaa aiheut‐
taa kuljettajan tietokeskukseen vies‐
tin.
Käsivalintatoiminnossa suurilla moot‐ torin kierrosluvuilla automaattista
vaihtoa suuremmalle ajoalueelle ei
tapahdu.
Vaihteen ilmaisin
Symboli R ja numero sen vierellä
näytetään suositeltaessa vaihtamista suuremmalle vaihteelle polttoaineen
säästämiseksi.
Vaihtamisilmaisin näkyy vain käsiva‐
lintatoiminnossa.
Elektroniset ajo-ohjelmat ● Lämmityskäyttöohjelma nopeut‐ taa kylmäkäynnistyksen jälkeen
katalysaattorin lämpenemistä
normaaliin käyttölämpötilaan
moottorin käyntinopeutta nosta‐
malla.
● Automaattinen vapaa-asennon kytkentä kytkee automaattisesti
joutokäynnin, kun auto pysäyte‐
tään ajovaihteen ollessa
käytössä ja jarrupoljinta paine‐
taan.● SPORT-toiminnon ollessa kytkettynä vaihto tapahtuu
suuremmilla käyntinopeuksilla
(paitsi jos vakionopeudensäädin
on kytketty toimintaan). SPORT-
toiminto 3 221.
● Erikoisohjelmat mukauttavat vaihtamiskohdat automaattisesti
ajettaessa ylä- tai alamäkeen.
● Lumisissa tai jäisissä olosuh‐ teissa tai muilla liukkailla alus‐
toilla elektroninen vaihteiston
ohjaus sallii kuljettajan valita manuaalisesti ykkös-, kakkos- tai
kolmosvaihteen liikkeellelähtöä
varten.
Pakkovaihto Jos kaasupoljin painetaan pohjaan
automaattitilassa, vaihteisto vaihtaa
pienemmälle vaihteelle moottorin
kierrosluvusta riippuen.
Vika Vian ilmetessä kuljettajan tietokes‐
kuksessa näkyy viesti. Auton viestit
3 123.
