2018.5 OPEL ZAFIRA C Manuel d'utilisation (in French)

Sièges, systèmes de sécurité63Ne changer de mode que si le
véhicule est à l'arrêt avec le contact
coupé.
L'état reste le même jusqu'au
prochain changement.
Témoin de désactivation d'airbag
3 118.Systèmes de sécurité
pour enfant9 Danger
Si vous utilisez un système de
sécurité pour enfant dos à la route sur le siège passager avant, le
système d'airbag du siège passa‐
ger avant doit être désactivé.
Cette instruction s'applique égale‐
ment à certains systèmes de sécu‐
rité pour enfant face à la route,
comme indiqué dans les tableaux
3 66.
Désactivation d'airbag 3 61 , Étiquette
d'airbag 3 56.
Nous conseillons un système de rete‐ nue enfants spécialement adapté au
véhicule. Pour de plus amples infor‐
mations, consulter l'atelier.
Avant de fixer un siège enfant, régler l'appuie-tête pour utiliser la position
3 36.
Quand un système de sécurité pour
enfant est utilisé, respecter les
instructions de montage et d'utilisa‐
tion suivantes ainsi que celles four‐
nies par le fabricant du système de
sécurité pour enfant.
Toujours se plier aux réglementations
locales ou nationales. Dans certains
pays, l'utilisation de systèmes de
sécurité pour enfant est interdite sur
certains sièges.
Les systèmes de sécurité pour enfant
peuvent être fixés avec :
● Ceinture de sécurité à trois points
● Supports ISOFIX
● Un top-tether

64Sièges, systèmes de sécuritéCeinture de sécurité à trois points
Les systèmes de sécurité pour enfant
peuvent être fixés à l'aide d'une cein‐ ture de sécurité à trois points. Selon
la taille des systèmes de sécurité
pour enfant utilisés, il est possible de
fixer jusqu'à deux systèmes de sécu‐
rité pour enfant aux sièges extérieurs dans la deuxième rangée et sur les
sièges de la troisième rangée. Après avoir assujetti le système de sécurité
pour enfant, la ceinture de sécurité
doit être serrée 3 66.
Supports ISOFIXFixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux supports ISOFIX. Les
positions des systèmes de sécurité
pour enfant ISOFIX spécifiques au
véhicule sont indiquées dans le
tableau ISOFIX 3 66.
Les supports ISOFIX sont signalés
par une étiquette sur le dossier.
Lors de l'utilisation de systèmes de
sécurité pour enfant ISOFIX sur la deuxième rangée de sièges, il est
conseillé de régler le siège latéral
correspondant à la troisième encoche
à partir de la position arrière, pour les
sièges de base. Le siège lounge, si le véhicule en est doté, doit être en posi‐
tion normale 3 45.
Un système de sécurité pour enfant
i-size est un système ISOFIX univer‐
sel selon la réglementation n° 129
des Nations-Unies.
Tous les systèmes de sécurité pour
enfant i-size peuvent être utilisés sur
un siège de véhicule convenant au
tableau i-size, i-size 3 66.
Une sangle de Top-tether (fixation
supérieure) ou une jambe d'appui doit être utilisée en plus des supports
ISOFIX.
Les sièges pour enfant i-size et
sièges du véhicule homologués
i-size sont identifiés par le symbole
i-size, voir l'illustration.

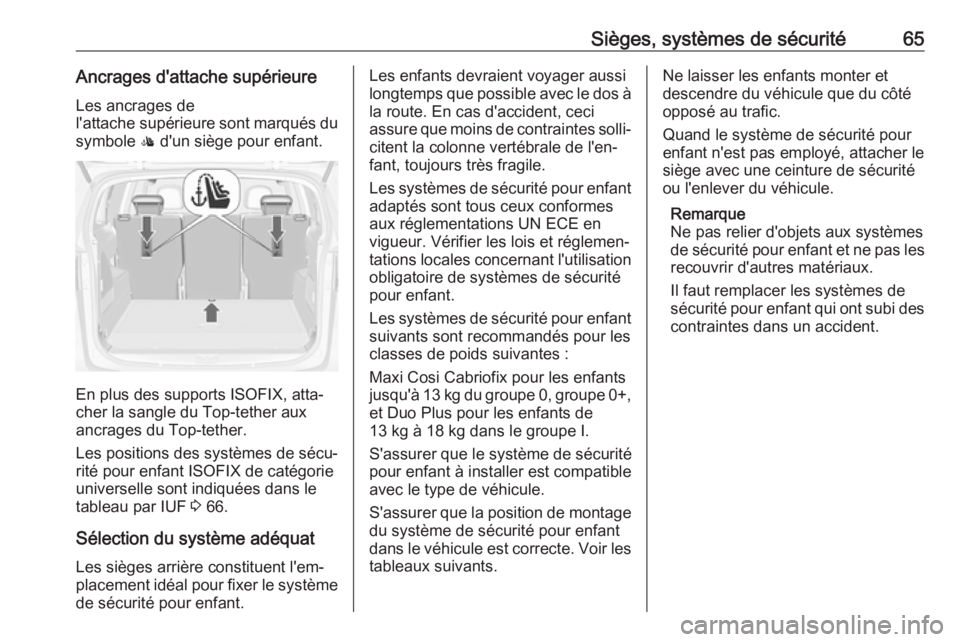

Sièges, systèmes de sécurité65Ancrages d'attache supérieureLes ancrages de
l'attache supérieure sont marqués du
symbole : d'un siège pour enfant.
En plus des supports ISOFIX, atta‐
cher la sangle du Top-tether aux
ancrages du Top-tether.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées dans le
tableau par IUF 3 66.
Sélection du système adéquat
Les sièges arrière constituent l'em‐
placement idéal pour fixer le système de sécurité pour enfant.
Les enfants devraient voyager aussi
longtemps que possible avec le dos à la route. En cas d'accident, ceci
assure que moins de contraintes solli‐
citent la colonne vertébrale de l'en‐
fant, toujours très fragile.
Les systèmes de sécurité pour enfant
adaptés sont tous ceux conformes aux réglementations UN ECE en
vigueur. Vérifier les lois et réglemen‐
tations locales concernant l'utilisation
obligatoire de systèmes de sécurité
pour enfant.
Les systèmes de sécurité pour enfant suivants sont recommandés pour les
classes de poids suivantes :
Maxi Cosi Cabriofix pour les enfants
jusqu'à 13 kg du groupe 0, groupe 0+,
et Duo Plus pour les enfants de
13 kg à 18 kg dans le groupe I.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage du système de sécurité pour enfant
dans le véhicule est correcte. Voir les
tableaux suivants.Ne laisser les enfants monter et descendre du véhicule que du côté
opposé au trafic.
Quand le système de sécurité pour
enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité
ou l'enlever du véhicule.
Remarque
Ne pas relier d'objets aux systèmes de sécurité pour enfant et ne pas les
recouvrir d'autres matériaux.
Il faut remplacer les systèmes de
sécurité pour enfant qui ont subi des contraintes dans un accident.

66Sièges, systèmes de sécuritéEmplacements de montage d'un système de sécurité pour enfant
Options admissibles pour la fixation d'un système de sécurité pour enfant avec une ceinture de sécurité à
trois points
Catégorie de poids
Sur le siège du passager avantSur les sièges
extérieurs de la
deuxième rangéeSur le siège
central de la
deuxième
rangée
Sur les sièges de la
troisième rangéeairbag activéairbag
désactivéGroupe 0 : jusqu'à 10 kgXU 1,2U/L 3XU/L3Groupe 0+ : jusqu'à 13 kgXU1,2U/L 3XU/L3Groupe I : 9 à 18 kgXU1,2U/L 3,4XU/L 3,4Groupe II : de 15 à 25 kgXXU/L3,4XU/L 3,4Groupe III : de 22 à 36 kgXXU/L3,4XU/L3,4U:valable universellement en combinaison avec ceinture de sécurité à trois pointsL:convient pour les systèmes de sécurité pour enfants des catégories « Spécifique au véhicule », « Usage restreint »
ou « Semi-universel ». Le système de sécurité pour enfant doit être homologué pour un type de véhicule spécifique (se reporter à a liste de types de véhicules pour le système de sécurité pour enfant)X:pas de système de sécurité pour enfant autorisé dans cette catégorie de poids1:déplacer le siège vers l'avant aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela estnécessaire par rapport à la position verticale afin d'assurer le passage correct de la ceinture de sécurité depuis le point d'ancrage supérieur2:déplacer le siège vers l'arrière aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela est nécessaire par rapport à la position verticale afin de vérifier que la ceinture de sécurité est correctement tendue du
côté de la boucle

Sièges, systèmes de sécurité673:déplacer le siège avant concerné à l'avant du système de sécurité pour enfant vers l'avant aussi loin que cela est
nécessaire4:régler chaque appuie-tête au besoin ou le retirer si nécessaire
Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIX avec des supports ISOFIX
Ce tableau concerne tous les systèmes de sécurité pour enfant ISOFIX
Catégorie de poidsCatégorie de
tailleFixationSur le siège du
passager avant
Sur les sièges
extérieurs de la
deuxième
rangéeSur le siège
central de la
deuxième
rangéeSur les sièges
de la troisième
rangéeGroupe 0 : jusqu'à 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGroupe 0+ : jusqu'à
13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGroupe I : 9 à 18 kgDISO/R2XIL 3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF 3,4XXAISO/F3XIL, IUF3,4XX

68Sièges, systèmes de sécurité
Catégorie de poidsCatégorie de
tailleFixationSur le siège du
passager avant
Sur les sièges
extérieurs de la
deuxième
rangéeSur le siège
central de la
deuxième
rangéeSur les sièges
de la troisième
rangéeGroupe II : 15 à 25 kgXIL 3,4XXGroupe III : 22 à 36 kgXIL3,4XXIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou
« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour un type de véhicule spécifique (se
reporter à a liste de types de véhicules pour le système de sécurité pour enfant)IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour une utilisation dans cette catégorie de poidsX:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids1:déplacer le siège vers l'avant aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela est
nécessaire par rapport à la position verticale afin d'assurer le passage correct de la ceinture de sécurité depuis le
point d'ancrage supérieur2:déplacer le siège vers l'arrière aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela
est nécessaire par rapport à la position verticale afin de vérifier que la ceinture de sécurité est correctement tendue
du côté de la boucle3:déplacer le siège avant concerné à l'avant du système de sécurité pour enfant vers l'avant aussi loin que cela est
nécessaire4:régler chaque appuie-tête au besoin ou le retirer si nécessaireA - ISO//F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.B - ISO//F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.B1 - ISO//F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.

Sièges, systèmes de sécurité69C - ISO//R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégoriede poids jusqu'à 18 kg.D - ISO//R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kg.E - ISO//R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à
13 kg.
Possibilités autorisées de fixation de système de sécurité pour enfant i-Size avec des supports ISOFIX
Sur le siège du passager avantSur les sièges
extérieurs de la
deuxième rangéeSur le siège central de
la deuxième rangéeSur les sièges de la
troisième rangéeairbag activéairbag désactivéSystèmes de
sécurité pour
enfant i-SizeXXi - UXXi - U:convient pour les systèmes de sécurité pour enfant « universels » i-Size face à la route et dos à la routeX:position d'assise non adaptée aux systèmes de sécurité pour enfant « universels » i-Size

70RangementRangementEspaces de rangement................70
Boîte à gants ............................. 70
Porte-gobelets ........................... 71
Rangement à l'avant .................. 72
Rangement dans le panneau de porte ......................................... 72
Vide-poches de pavillon ............72
Vide-poches sous le siège ........73
Rangement dans les accoudoirs ................................ 73
Rangement dans la console centrale ..................................... 74
Système de transport arrière .....74
Coffre ........................................... 83
Rangement à l'arrière ................85
Cache-bagages ......................... 86
Recouvrement des rangements dans le plancher arrière ...........88
Rails de chargement et crochets à bagages ................................ 93
Anneaux d'arrimage ..................93
Système flexible de compartimentage du coffre ......93
Filet de sécurité ......................... 95
Tablette rabattable ....................97Triangle de présignalisation ......97
Trousse de secours ...................97
Galerie de toit .............................. 98
Informations sur le chargement ...99Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
