2018.5 OPEL MOVANO_B Manual de Instrucciones (in Spanish)

Instrumentos y mandos95● Pulse el botón superior paracambiar los minutos.
● Pulse y mantenga pulsado el botón inferior para ajustar los
minutos y salir del modo de confi‐ guración.
Tomas de corriente
Las tomas de corriente de 12 V se encuentran en la parte superior del
tablero de instrumentos o junto a la
palanca de cambio.
En función del vehículo, puede haber
una toma adicional ubicada en la
parte trasera del vehículo.
Si se conectan accesorios eléctricos
con el motor parado, se descargará la batería del vehículo. El consumo
máximo no debe superar los 120 W.
9 Peligro
Para evitar el riesgo de incendio,
si se utilizan varias tomas de
corriente simultáneamente, el
consumo total de potencia de los
accesorios conectados no debe
exceder de 180 W.
La toma de corriente se puede desac‐ tivar al desconectar el encendido.
Además, la toma de corriente se
puede desactivar también si la
tensión de la batería es baja.
Los accesorios eléctricos que se
conecten deben cumplir los requisitos
sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.Atención
No conecte ningún accesorio con
corriente, p. ej. dispositivos o bate‐ rías de carga eléctricos.
Para evitar daños en las tomas, no
utilice conectores inadecuados.

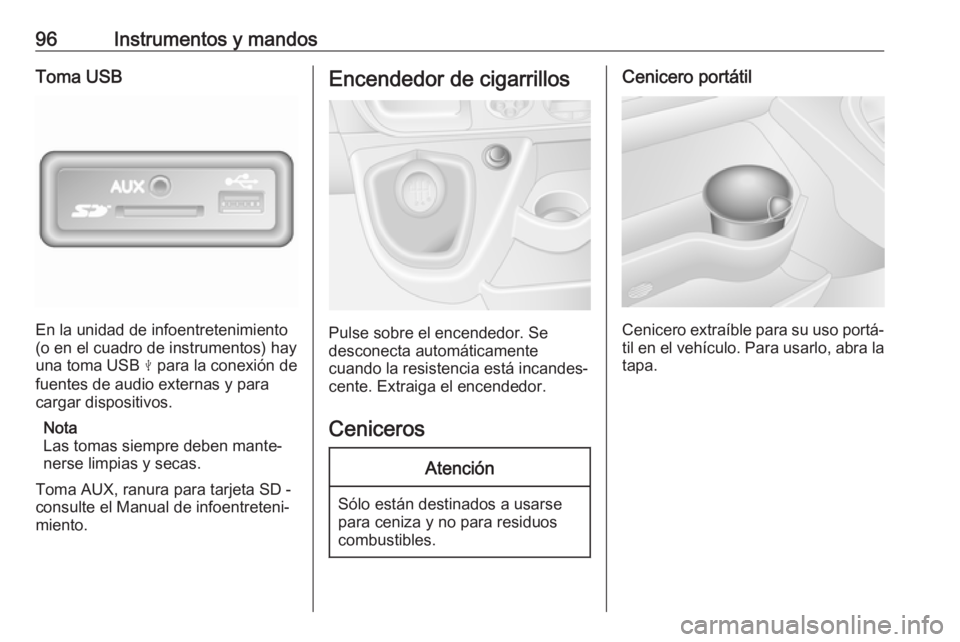

96Instrumentos y mandosToma USB
En la unidad de infoentretenimiento
(o en el cuadro de instrumentos) hay
una toma USB M para la conexión de
fuentes de audio externas y para cargar dispositivos.
Nota
Las tomas siempre deben mante‐
nerse limpias y secas.
Toma AUX, ranura para tarjeta SD -
consulte el Manual de infoentreteni‐
miento.
Encendedor de cigarrillos
Pulse sobre el encendedor. Se
desconecta automáticamente
cuando la resistencia está incandes‐
cente. Extraiga el encendedor.
Ceniceros
Atención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
Cenicero portátil
Cenicero extraíble para su uso portá‐ til en el vehículo. Para usarlo, abra la tapa.

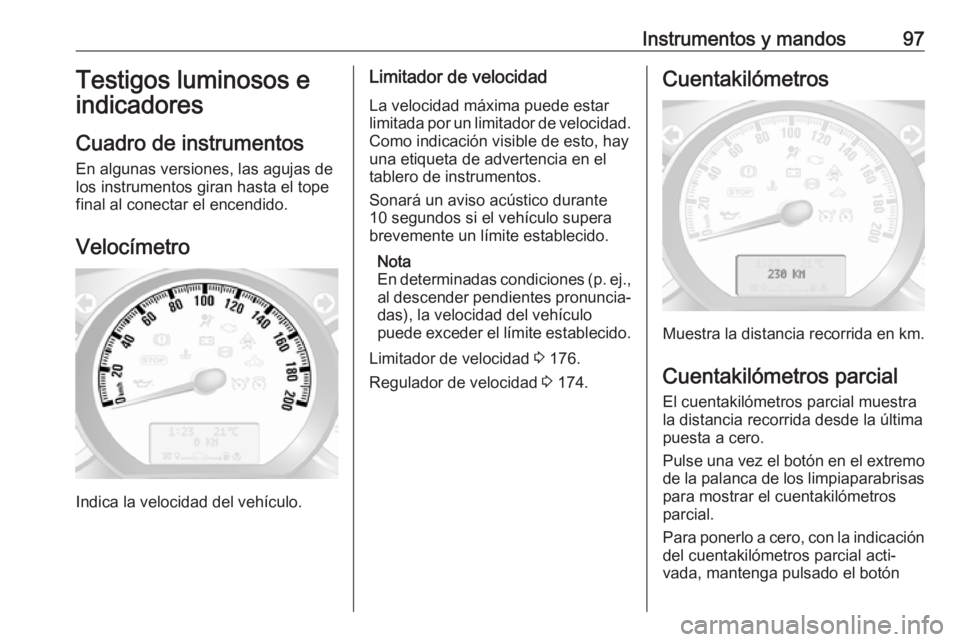

Instrumentos y mandos97Testigos luminosos eindicadores
Cuadro de instrumentos En algunas versiones, las agujas de
los instrumentos giran hasta el tope
final al conectar el encendido.
Velocímetro
Indica la velocidad del vehículo.
Limitador de velocidad
La velocidad máxima puede estar
limitada por un limitador de velocidad. Como indicación visible de esto, hay
una etiqueta de advertencia en el
tablero de instrumentos.
Sonará un aviso acústico durante
10 segundos si el vehículo supera
brevemente un límite establecido.
Nota
En determinadas condiciones (p. ej., al descender pendientes pronuncia‐das), la velocidad del vehículo
puede exceder el límite establecido.
Limitador de velocidad 3 176.
Regulador de velocidad 3 174.Cuentakilómetros
Muestra la distancia recorrida en km.
Cuentakilómetros parcial El cuentakilómetros parcial muestra
la distancia recorrida desde la última
puesta a cero.
Pulse una vez el botón en el extremo de la palanca de los limpiaparabrisas
para mostrar el cuentakilómetros
parcial.
Para ponerlo a cero, con la indicación
del cuentakilómetros parcial acti‐
vada, mantenga pulsado el botón

98Instrumentos y mandosdurante unos segundos con el encen‐dido conectado. La indicación parpa‐deará y el valor se pondrá a 0.
Tacógrafo 3 116.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel de combustible en el
depósito.
El testigo de control Y se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente 3 187.
Nunca debe agotar el depósito.
Sistema de combustible diésel purga
3 202.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser infe‐
rior a la capacidad especificada.
Indicador de AdBlue
En versiones sin avisos de nivel de
AdBlue en el centro de información
del conductor, existe un indicador de
AdBlue que muestra el nivel de
líquido AdBlue actualmente restante
en el depósito.

Instrumentos y mandos99El testigo de control ú 3 108 se
ilumina si el nivel en el depósito es
bajo. Rellene AdBlue lo antes posible para evitar que se impida arrancar el
motor.
AdBlue 3 156.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda:el motor no ha
alcanzado todavía
su temperatura de
funcionamientozona central:temperatura
normal de funcio‐
namientozona derecha:temperatura
demasiado alta
El testigo de control W se ilumina si la
temperatura es demasiado alta
3 106, 3 107.
Atención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Por razones físicas, el indicador de
temperatura del refrigerante muestra
la temperatura del mismo sólo si hay
un nivel adecuado de refrigerante.
Control del nivel de aceite
del motor
El control del nivel de aceite sólo será correcto si el vehículo está aparcado
sobre una superficie nivelada con el
motor frío.
Si el nivel de aceite del motor es
correcto, al conectar el encendido
aparece brevemente el mensaje
NIVEL ACEITE CORRECTO en el
centro de información del conductor.
Si el aceite del motor está por encima
del nivel mínimo, pulse el botón del
ordenador de a bordo en el extremo
de la palanca de los limpiaparabrisas
antes de que pasen 30 segundos
desde la conexión del encendido.
Aparece el mensaje NIVEL ACEITE
junto con los cuadrados que corres‐
ponden al nivel de aceite.
A medida que disminuye el nivel de
aceite, los cuadrados de la pantalla
son sustituidos por guiones.▢▢▢▢▢▢:nivel máximo▢▢▢- - -:nivel intermedio- - - - - -:nivel mínimo

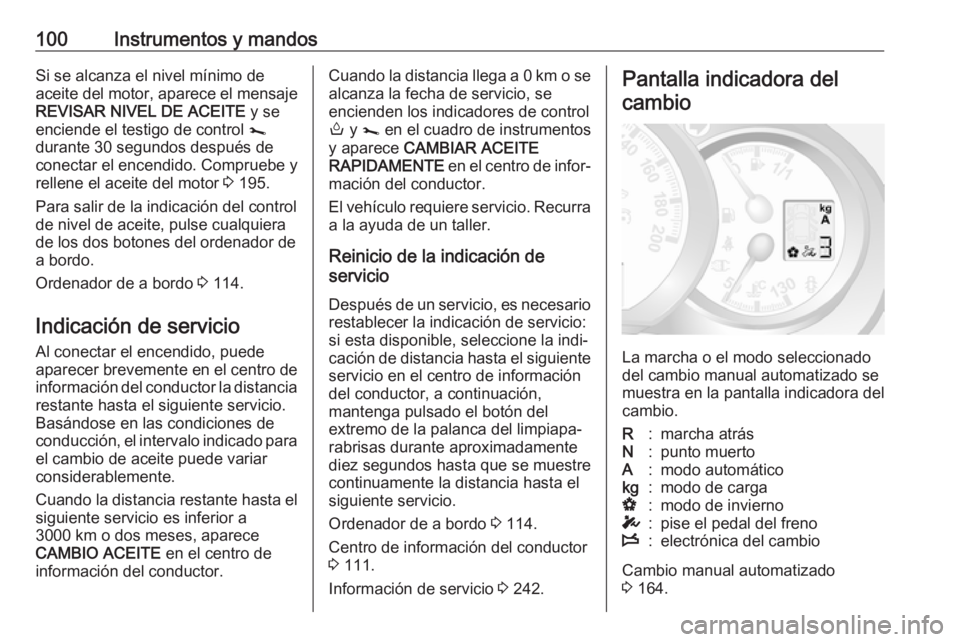

100Instrumentos y mandosSi se alcanza el nivel mínimo de
aceite del motor, aparece el mensaje
REVISAR NIVEL DE ACEITE y se
enciende el testigo de control j
durante 30 segundos después de
conectar el encendido. Compruebe y
rellene el aceite del motor 3 195.
Para salir de la indicación del control
de nivel de aceite, pulse cualquiera
de los dos botones del ordenador de
a bordo.
Ordenador de a bordo 3 114.
Indicación de servicio Al conectar el encendido, puede
aparecer brevemente en el centro de
información del conductor la distancia restante hasta el siguiente servicio.
Basándose en las condiciones de
conducción, el intervalo indicado para el cambio de aceite puede variarconsiderablemente.
Cuando la distancia restante hasta el
siguiente servicio es inferior a
3000 km o dos meses, aparece
CAMBIO ACEITE en el centro de
información del conductor.Cuando la distancia llega a 0 km o se
alcanza la fecha de servicio, se
encienden los indicadores de control
o y j en el cuadro de instrumentos
y aparece CAMBIAR ACEITE
RAPIDAMENTE en el centro de infor‐
mación del conductor.
El vehículo requiere servicio. Recurra
a la ayuda de un taller.
Reinicio de la indicación de
servicio
Después de un servicio, es necesario
restablecer la indicación de servicio:
si esta disponible, seleccione la indi‐ cación de distancia hasta el siguiente servicio en el centro de información
del conductor, a continuación,
mantenga pulsado el botón del
extremo de la palanca del limpiapa‐
rabrisas durante aproximadamente
diez segundos hasta que se muestre
continuamente la distancia hasta el
siguiente servicio.
Ordenador de a bordo 3 114.
Centro de información del conductor
3 111.
Información de servicio 3 242.Pantalla indicadora del
cambio
La marcha o el modo seleccionado
del cambio manual automatizado se muestra en la pantalla indicadora del
cambio.
R:marcha atrásN:punto muertoA:modo automáticokg:modo de cargaV:modo de inviernoT:pise el pedal del frenoW:electrónica del cambio
Cambio manual automatizado
3 164.

Instrumentos y mandos101Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐
gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control
significan lo siguiente:rojo:peligro, recordatorio
importanteamarillo:aviso, información, averíaverde:confirmación de
activaciónazul:confirmación de
activaciónblanco:confirmación de
activación

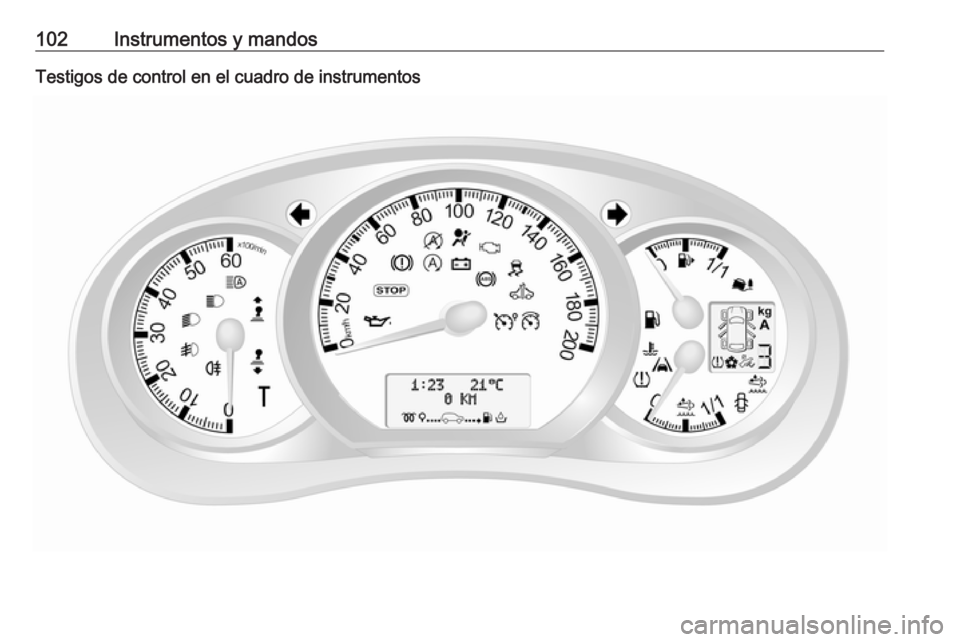

102Instrumentos y mandosTestigos de control en el cuadro de instrumentos
