Îngrijirea autovehiculului2073. Demontaţi şi înlocuiţi soclulbecului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector şi răsuciţi în sens orar
pentru a cupla.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
O parte din siguranţele principale se găsesc într-o cutie deasupra bornei
pozitive. Dacă este necesar, apelaţi
la un atelier service pentru a le
înlocui.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.

208Îngrijirea autovehicululuiCutia cu siguranţe dincompartimentul motor
Cutia cu siguranţe se găseşte în
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
Siguranţe miniaturaleNr.Circuit1Trapa2Comutator oglindă retrovizoare
exterioară/Senzor de ploaie/
Geam acţionat electric şofer3–4–5Modulul de comandă a frânei
electrice6Senzorul bateriei inteligente7Sistemul de blocare a coloanei
de direcţie8Modulul de comandă al transmi‐ siei9–10Cameră video retrovizoare/
Oglindă interioară vedere spate/ Comutator far/Far11Ştergătorul de lunetă12Luneta încălzită13Scaun, suport lombar

Îngrijirea autovehiculului209Nr.Circuit14Oglinzile retrovizoare exterioare
încălzite15Modul LPG / Modul comandă
sistem de alimentare cu
combustibil16Încălzirea scaunelor17Modul de comandă al transmi‐
siei R/C/Pompă de apă/Radiator
auxiliar18Modul de comandă a motorului
R/C19Pompa de combustibil20–21Ventilatorul de răcire22–23Bobină de aprindere / Injectoare24Pompa de lichid de spălare25Element de acţionare far26Senzorii de control ai motorului27–28ContactulNr.Circuit29Contactul 1/230Sistemul de eşapament31Faza lungă stânga32Faza lungă dreapta33Modulul de comandă al moto‐
rului34Claxonul35Sistem de aer condiţionat36Proiectoarele de ceaţă
Siguranţe J-cases
Nr.Circuit1Modulul de comandă a frânei
electrice2Ştergătorul de parbriz3Modul electric liniar4Borna de alimentare a cutiei de
siguranţe din panoul de bord5–6Sistemul de încălzire a combus‐
tibilului7DemarorulNr.Circuit8Ventilatorul de răcire9Ventilatorul de răcire10Modulul de comandă al moto‐
rului / Bujia cu incandescenţă11Demarorul
Cutia cu siguranţe din
panoul de bord
La vehiculele cu volan pe stânga,
cutia cu siguranţe interioară se află pe
latura inferioară a panoului de bord,
pe partea şoferului. Pentru a avea acces la siguranţe, demontaţi cutia de

210Îngrijirea autovehicululuidepozitare. Pentru a scoate cutia de
depozitare, deschideţi-l şi trageţi de
el.Siguranţe miniaturaleNr.Circuit1Modulul de control al autovehi‐
culului2Modulul de control al autovehi‐
culului3Modulul de control al autovehi‐
culului4Modulul de control al autovehi‐
culului5Modulul de control al autovehi‐
culului6Modulul de control al autovehi‐
culului7Modulul de control al autovehi‐
culului8Modulul de control al autovehi‐
culului9Contactul10Modulul de diagnosticare de
siguranţă11Conectorul legăturii de date12ClimatizareaNr.Circuit13Hayonul14Modul gateway central15Sistemul de avertizare la
părăsirea benzii de rulare /
Oglinda retrovizoare interioară16Farurile adaptive17Blocare coloană18Modul sistem ultrasonic de asis‐
tenţă la parcare19Modulul de comandă a carose‐
riei / control tensiune reglată20Volanul21–22Bricheta / priza de curent
continuu pentru accesorii (faţă)23Priză brichetă / alimentare elec‐
trică auxiliară CC (consola
centrală spate)24Rezervă25Modul servicii telematice26Volanul încălzit

Îngrijirea autovehiculului211Nr.Circuit27Tablou cu instrumente de bord/
Sistem Infotainment/Comutator
sistem auxiliar de încălzire28Racord remorcă29Afişaj pentru informaţii/Sistemul Infotainment30Modulul de comandă al transmi‐ siei31Panoul de instrumente32Sistemul Infotainment33Racord remorcă34Acces pasiv / Modul de pornire
pasivă
Siguranţe S/B
Nr.Circuit01Comutator scaun acţionat elec‐
tric02Rezervă03Geamurile acţionate electric faţă04Geamurile acţionate electric
spateNr.Circuit05Modul logistic06Comutator scaun acţionat elec‐
tric07Rezervă08Rezervă
Siguranţă midi
Nr.CircuitM01PTC
Cutia de siguranţe din
portbagaj
Amplasată în partea stângă a
compartimentului spate.
Pentru a avea acces la siguranţe,
demontaţi capacul.

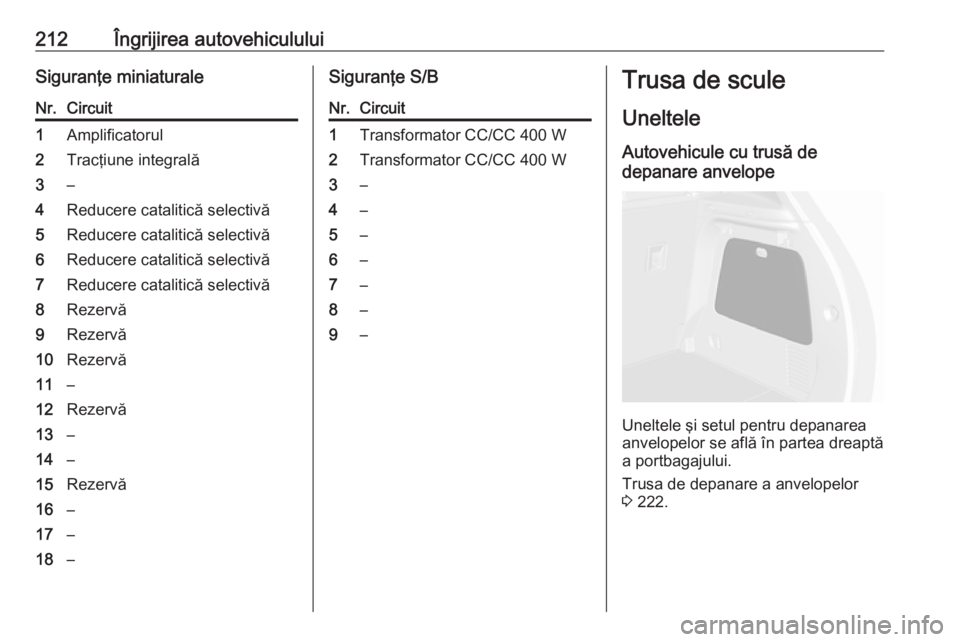

212Îngrijirea autovehicululuiSiguranţe miniaturaleNr.Circuit1Amplificatorul2Tracţiune integrală3–4Reducere catalitică selectivă5Reducere catalitică selectivă6Reducere catalitică selectivă7Reducere catalitică selectivă8Rezervă9Rezervă10Rezervă11–12Rezervă13–14–15Rezervă16–17–18–Siguranţe S/BNr.Circuit1Transformator CC/CC 400 W2Transformator CC/CC 400 W3–4–5–6–7–8–9–Trusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi setul pentru depanarea
anvelopelor se află în partea dreaptă
a portbagajului.
Trusa de depanare a anvelopelor 3 222.

Îngrijirea autovehiculului213Autovehicule cu roată de rezervă
Cricul şi sculele se află într-un
compartiment din portbagaj deasupra roţii de rezervă.
Înlocuirea roţii 3 225.
Roata de rezervă 3 227.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 252.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Folosirea anvelopelor de iarnă poate
avea ca rezultat reducerea tracţiunii
pe carosabil uscat, creşterea
zgomotului pe carosabil şi reducerea
duratei de viaţă a profilului
anvelopelor. După trecerea la
anvelopele de iarnă, acordaţi atenţie
schimbărilor apărute la manevrarea şi frânarea vehiculului.
Dacă folosiţi anvelope de iarnă,
asiguraţi-vă că folosiţi
● anvelope de aceeaşi marcă şi cu
acelaşi tip de profil pe toate celepatru roţi.
● numai anvelope radiale de aceeaşi dimensiune, din acelaşiinterval de încărcare şi de viteze
cu anvelopele montate original,
din fabrică.
Este posibil ca anvelopele cu acelaşi interval de viteze ca anvelopele
montate original, din fabrică, să nu fie
disponibile pentru anvelopele cu
intervalele de viteze H, V, W, Y şi
ZR . Dacă folosiţi anvelope de iarnă la
intervale de viteză inferioare, nu
depăşiţi capacitatea vitezei maxime
pentru anvelopă.

214Îngrijirea autovehicululuiEtichetele anvelopelor
De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în procenteR:model bandă: RadialRF:tip: Cu flancuri întărite
(Runflat)16:diametru roată, în inch95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de viteză
Literă cod de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 248.
Anvelopele direcţionale Montaţi anvelopele direcţionale astfel
încât să se rotească în direcţia de
deplasare. Sensul de rotaţie este
indicat de un simbol (de exemplu o
săgeată) pe flancul anvelopei.
Presiunea în anvelope Verificaţi presiunea în anvelopele recicel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu sistem de monitorizare a presiunii în
anvelope.
Presiunea în anvelope 3 252.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Pentru ţările din afara Uniunii
Europene, presiunea în anvelope nu depinde de sarcina anvelopei.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci.
Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
