Näidikud ja juhtseadised95Rehvirõhu jälgimissüsteemKollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 204.
Mootoriõli surve
Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 185.
Madal kütusetase Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 173.
Katalüüsneutralisaator 3 143.
Õhu väljalaskmine diislikütuse
süsteemist 3 190.
Käivitustõkesti Kollane sümbol d vilgub.

96Näidikud ja juhtseadisedKäivitustõkesti rike. Mootorit ei saakäivitada.
Laske rikke põhjus remonditöökojas
kõrvaldada.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 116.
Kaugtuli C näitab sinist.
Süttib, kui kaugtuled on sisse
lülitatud, või esitulede vilgutamisel
3 117 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni, kohanduvate
esituledega 3 120.
Kaugtulede abifunktsioon Roheline sümbol f põleb.
Lülitub sisse kaugtuleabi 3 120.
Kohanduvad esilaternad
Kollane sümbol f põleb või vilgub.Põleb
Kohanduvate esilaternate süsteem
vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Kohanduvad esituled 3 120.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 119.
Tulede automaatjuhtimine 3 117.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 123.
Tagumine udutuli r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 123.Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt.
Süsteem on sisse lülitatud.
Roheline sümbol põlebPüsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 156.
Avastati eessõitev sõiduk A põleb roheliselt või kollaselt.
Roheline sümbol põleb Avastati samal rajal ees sõitev
sõiduk.
Põleb kollane sümbol
Kaugus eessõitva sõidukini muutub
liialt väikseks või läheneb teine
sõiduk liialt kiiresti.
Esikokkupõrke hoiatus 3 159.
Kiiruspiirang
L põleb valgelt või roheliselt.

Näidikud ja juhtseadised97Põleb valgeltSüsteem on sisse lülitatud.
Roheline sümbol põleb
Kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 158.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutule abil.
Liiklusmärgiabi 3 165.
Uks lahti
Punane sümbol h põleb.
Uks või tagaluuk on avatud.Ekraanid
Juhi infokeskus
Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist on juhiinfokeskus saadaval kesk- võikõrgtaseme ekraanina.
Juhi infokeskus näitab varustusest sõltuvalt järgmist teavet:
● üldist ja päevasõidumõõdikut
● sõidukiteave
● sõidu- / kütuseteave
● sõitmise ökonoomsusteave
● sõiduki- ja hoiatusteateid
● sõiduki seadedKesktaseme ekraan
Põhimenüüd on järgmised: ● Päevasõidumõõdiku / kütuse teave, kuvatakse ; valimisel
(vt kirjeldust allpool).
● Sõiduki teave, kuvatakse ?
valimisel (vt kirjeldust allpool).
● Ökonoomsusteave, kuvatakse @ valimisel (vt kirjeldust
allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.

98Näidikud ja juhtseadisedKõrgtaseme ekraan
Põhimenüüd on järgmised:● Päevasõidumõõdiku / kütuse teave, kuvatakse Info (Teave) Q
valimisel (vt kirjeldust allpool).
● Sõiduki teave, kuvatakse Options (Suvandid) L valimisel
(vt kirjeldust allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alammenüü või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades SET/CLR.
Teated sõiduki kohta 3 103.
Sõidu / kütuse teabe
menüü, ; või Info Q
Allpool on esitatud kõikide võimalike
infomenüü lehtede loend. Osa neist ei
pruugi olla teie sõidukis saadaval.
Osa funktsioone kuvatakse olenevalt
ekraanist sümbolite abil.
Lehekülje valimiseks keerake
seadeketast:
● Päevasõidumõõdik 1/2 või A/B
● Keskmine kütusekulu
● Keskmine kiirus
● Numbriline kiirus
● Sõiduulatus
● Hetke kütusekulu
● Õli järelejäänud kasutusiga
● Rehvirõhk
● Liiklusmärgiabi
● Pikivahe

Näidikud ja juhtseadised99● Ajaldi
● AdBlue tase
Kesktaseme ekraanil kuvatakse
lehed Õli järelejäänud tööiga,
Rehvirõhk, Liiklusmärgiabi ja
Eesmise vahekauguse näit Sõiduki
teabe menüüs, valige ?.
Päevasõidumõõdik 1/2 või A/B
Päevasõidumõõdik näitab teatavast lähtestamisest alates registreeritud
läbisõitu.
Päevasõidumõõdik teostab arvestust kuni läbisõiduni 9.999 km ja alustab
siis uuesti 0-st.
Nullimiseks hoida SET/CLR mõne
sekundi jooksul allavajutatuna.
Päevasõidumõõdiku lehtedel 1/A ja 2/
B oleva teabe saab lähtestada eraldi,
kui vastav leht on aktiivne.
Average Fuel Consumption
(Keskmine kütusekulu)
Keskmise kütusekulu kuvamine.
Selle mõõtmise võib igal ajal
lähtestada ning see algab vaikimisi väärtusest.Nullimiseks hoida SET/CLR mõne
sekundi jooksul allavajutatuna.
Keskmine kiirus
Keskmise kiiruse kuvamine.
Mõõtetulemust on võimalik mis tahes ajal nullida.
Nullimiseks hoida SET/CLR mõne
sekundi jooksul allavajutatuna.
Numbriline kiirus
Hetkkiiruse numbriline näit.
Sõiduulatus
Sõiduulatus arvutatakse kütuse
hetketaseme ja hetkekulu põhjal.
Kuvatakse keskmisi väärtusi.
Pärast tankimist uuendatakse
teepikkust kütusekulu lõppemiseni
automaatselt pärast lühikest viivitust.
Kui kütusetase paagis on madal,
ilmub ekraanile teade ja süttib
kütusetaseme näidiku märgutuli Y.
Kui kütusepaaki tuleb kohe tankida,
kuvatakse hoiatusteade, mis jääb
ekraanile. Lisaks vilgub kütusepaagi
näidiku märgutuli Y 3 95.Instantaneous Fuel Consumption
(Kütuse hetkekulu)
Kütuse hetkekulu kuvamine.
Remaining Oil Life (Õli
kasutuskestuse jääk)
Näitab õli hinnangulist järelejäänud
kasutusiga. Arv protsentides
tähendab õli hetkel järelejäänud
kasutusiga 3 87.
Tyre Pressure (Rehvirõhk)
Kontrollib sõidu ajal kõikide rataste
rõhku 3 204.
Liiklusmärgiabi
Kuvab tuvastatud liiklusmärke
parajasti läbitaval teelõigul 3 165.
Following Distance (Vahekauguse
järgimine)
Kuvab vahemaa eessõitva sõidukiga
sekundites 3 161.
Ajaldi
Käivitamiseks ja seiskamiseks
järgige ekraanil kuvatavaid juhiseid.
Lähtestamiseks vajutage SET/CLR.

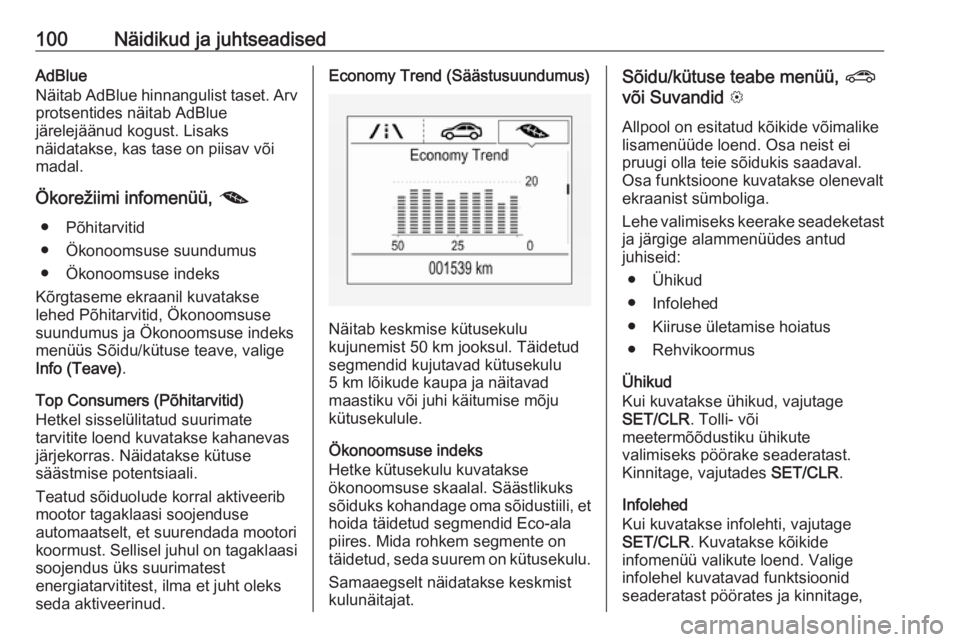

100Näidikud ja juhtseadisedAdBlue
Näitab AdBlue hinnangulist taset. Arv
protsentides näitab AdBlue
järelejäänud kogust. Lisaks
näidatakse, kas tase on piisav või
madal.
Ökorežiimi infomenüü, @
● Põhitarvitid
● Ökonoomsuse suundumus
● Ökonoomsuse indeks
Kõrgtaseme ekraanil kuvatakse
lehed Põhitarvitid, Ökonoomsuse
suundumus ja Ökonoomsuse indeks
menüüs Sõidu/kütuse teave, valige Info (Teave) .
Top Consumers (Põhitarvitid)
Hetkel sisselülitatud suurimate
tarvitite loend kuvatakse kahanevas
järjekorras. Näidatakse kütuse
säästmise potentsiaali.
Teatud sõiduolude korral aktiveerib
mootor tagaklaasi soojenduse
automaatselt, et suurendada mootori
koormust. Sellisel juhul on tagaklaasi
soojendus üks suurimatest
energiatarvititest, ilma et juht oleks
seda aktiveerinud.Economy Trend (Säästusuundumus)
Näitab keskmise kütusekulu
kujunemist 50 km jooksul. Täidetud
segmendid kujutavad kütusekulu
5 km lõikude kaupa ja näitavad
maastiku või juhi käitumise mõju
kütusekulule.
Ökonoomsuse indeks
Hetke kütusekulu kuvatakse
ökonoomsuse skaalal. Säästlikuks
sõiduks kohandage oma sõidustiili, et hoida täidetud segmendid Eco-ala
piires. Mida rohkem segmente on
täidetud, seda suurem on kütusekulu.
Samaaegselt näidatakse keskmist
kulunäitajat.
Sõidu/kütuse teabe menüü, ?
või Suvandid L
Allpool on esitatud kõikide võimalike
lisamenüüde loend. Osa neist ei
pruugi olla teie sõidukis saadaval.
Osa funktsioone kuvatakse olenevalt
ekraanist sümboliga.
Lehe valimiseks keerake seadeketast
ja järgige alammenüüdes antud
juhiseid:
● Ühikud
● Infolehed
● Kiiruse ületamise hoiatus ● Rehvikoormus
Ühikud
Kui kuvatakse ühikud, vajutage
SET/CLR . Tolli- või
meetermõõdustiku ühikute
valimiseks pöörake seaderatast.
Kinnitage, vajutades SET/CLR.
Infolehed
Kui kuvatakse infolehti, vajutage SET/CLR . Kuvatakse kõikide
infomenüü valikute loend. Valige infolehel kuvatavad funktsioonid
seaderatast pöörates ja kinnitage,

Näidikud ja juhtseadised101vajutades SET/CLR. Valitud lehtedel
on märkeruudus 9. Mittenähtavatel
funktsioonidel on märkeruut tühi. Vt
Infomenüü eespool.
Kiiruse ületamise hoiatus
Kiiruse ületamise hoiatusfunktsioon
hoiatab juhti määratud kiiruse
ületamisel.
Kiiruse ületamise hoiatuse
seadmiseks vajutage lehe kuvamisel
SET/CLR . Väärtuse valimiseks ja
seadmiseks pöörake seaderatast.
Kiiruse seadmiseks vajutage
SET/CLR . Pärast kiiruse seadmist
võib selle funktsiooni välja lülitada, vajutades selle lehe vaatamisel
SET/CLR . Valitud piirkiiruse
ületamisel kuvatakse hüpikhoiatus
koos helisignaaliga.
Tyre Load (Rehvi koormus)
Võite valida rehvirõhu kategooria
vastavalt tegelikule rehvirõhule
3 204. Kategooria Light (Kerge),
Eco või Max valimiseks pöörake
seadeketast.
Kategooria kinnitamiseks vajutage SET/CLR .
Infoekraan
Infoekraan asub armatuurlaual
näidikuploki lähedal.
Olenevalt sõiduki konfiguratsioonist on sõidukil
● Graafiline infonäidik
või
● Puutetundlik 7'' värviline
infoekraan
või
● Puutetundlik 8'' värviline
infoekraanInfoekraanid võivad näidata järgmist
teavet:
● aeg 3 80
● välistemperatuur 3 79
● kuupäev 3 80
● Infotainment-süsteem, vt kirjeldust Infotainment-süsteemikasutusjuhendist
● tahavaatekaamera kujutis 3 164
● parkimisabi juhised 3 162
● navigeerimine, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
● süsteemi teated
● sõiduki isikupärastamise seaded 3 104

102Näidikud ja juhtseadisedGraafiline infonäidik
Ekraani sisselülitamiseks vajutage X.
Peamenüü lehe valimiseks vajutage MENU .
Menüülehekülje valimiseks keerake
nuppu MENU.
Valiku kinnitamiseks vajutage MENU.
Menüüst väljumiseks seadistust
muutmata vajutage BACK.
7'' värviline infoekraan
Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
ekraani kaudu.
Ekraani sisselülitamiseks vajutage X.
Avalehe kuvamiseks vajutage ;.
Puudutage soovitud menüüikooni
sõrmega.
Valiku kinnitamiseks puudutage
vastavat ikooni.
Järgmisele kõrgemale
menüütasemele naasmiseks
puudutage valikut 9.
Avalehele naasmiseks vajutage ;.
Lisateavet leiate Infotainment-
süsteemi juhendist.
Sõiduki isikupärastamine 3 104.
8'' värviline infoekraan
Menüüde ja seadete valik
Ekraani juhtimiseks on kolm
võimalust:
● ekraani all olevate nuppudega
● puudutades sõrmega puuteekraani
● kõnetuvastuse abilNupuga juhtimine
Ekraani sisselülitamiseks vajutage X.
Avalehe kuvamiseks vajutage ;.
Menüüikooni või funktsiooni
valimiseks või alammenüü loendis
liikumiseks keerake nuppu MENU.
