Page 193 of 251
Bilvård191MinisäkringarNrStrömkrets1Taklucka2Strömställare för ytterback‐
spegel/Regnsensor/Förarens
fönsterhiss3–4–5Elektrisk bromsregleringsmodul6Intelligent batterigivare7Rattlås8Växellådsstyrenhet9–10Backkamera/innerbackspegel/
strålkastarströmställare/strål‐
kastare11Bakrutetorkare12Bakruteuppvärmning13Säte, svankstöd14Uppvärmbara ytterbackspeglarNrStrömkrets15LPG-modul / bränslesystemets
styrenhet16Sätesvärme17Växellådans styrenhet R/C/
vattenpump/extravärmare18Motorns styrenhet R/C19Bränslepump20–21Kylfläkt22–23Tändspole / insprutare24Spolarvätskepump25Strålkastarställdon26Motorreglersensorer27–28Tändsystemet29Tändsystemet 1/230AvgassystemNrStrömkrets31Vänster helljus32Höger helljus33Motorstyrenhet34Signalhorn35Luftkonditionering36Dimljus fram
J-lådsäkringar
NrStrömkrets1Elektrisk bromsregleringsmodul2Främre torkare3Linjär strömenhet4Matningsanslutning till instru‐
mentpanelens säkringscentral5–6Bränslevärmare7Startmotor8Kylfläkt
Page 194 of 251
192BilvårdNrStrömkrets9Kylfläkt10Motorstyrenhet / Glödstift11Startmotor
Säkringscentral,instrumentpanel
I vänsterstyrda bilar är den inre
säkringscentralen placerad under
instrumentpanelen på förarsidan. Ta
bort förvaringsfacket för att komma åt
säkringarna. Ta bort förvaringsfacket
genom att öppna och dra ut det.
MinisäkringarNrStrömkrets1Karosstyrenhet2Karosstyrenhet3Karosstyrenhet4Karosstyrenhet5Karosstyrenhet6Karosstyrenhet7Karosstyrenhet8Karosstyrenhet9Tändningslås10Säkerhetsdiagnosmodul11Datalänkanslutning12Luftkonditionering13Baklucka14Central gateway-modul15Filbytesvarning / innerback‐
spegel
Page 195 of 251
Bilvård193NrStrömkrets16Kurvbelysning17Rattlås18Parkeringshjälpmodul med ultra‐ljud19Karossens styrenhet / reglerad
spänningskontroll20Ratt21–22Cigarettändare / DC-tillbehör‐
suttag (fram)23Cigarettändare / DC-tillbehör‐
suttag (bakre mittkonsol)24Reserv25Modul för telematiktjänster26Rattvärme27Instrumentpanel/infotainment‐
system/extravärmarens ström‐
ställare28SläputtagNrStrömkrets29Infodisplay/infotainmentsystem30Växellådsstyrenhet31Instrumentgrupp32Infotainmentsystem33Släputtag34Modul för passiv öppning / passiv start
S/B-säkringar
NrStrömkrets01Strömställare elmanövrerad stol02Reserv03Elektriska fönsterhissar fram04Elektriska fönsterhissar bak05Logistikläge06Strömställare elmanövrerad stol07Reserv08ReservMidisäkringNrStrömkretsM01PTC
Säkringscentral,
bagageutrymme
Den sitter på vänster sida i bagage‐
utrymmet.
Ta bort locket för att komma åt säkri‐
ngarna.
Page 196 of 251

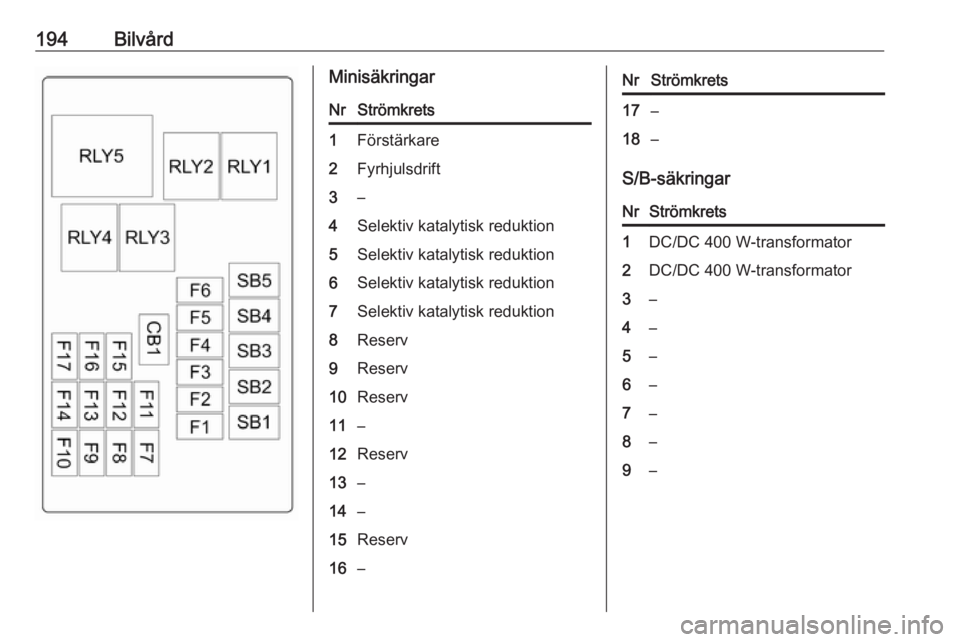

194BilvårdMinisäkringarNrStrömkrets1Förstärkare2Fyrhjulsdrift3–4Selektiv katalytisk reduktion5Selektiv katalytisk reduktion6Selektiv katalytisk reduktion7Selektiv katalytisk reduktion8Reserv9Reserv10Reserv11–12Reserv13–14–15Reserv16–NrStrömkrets17–18–
S/B-säkringar
NrStrömkrets1DC/DC 400 W-transformator2DC/DC 400 W-transformator3–4–5–6–7–8–9–
Page 197 of 251

Bilvård195Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen och däckreparations‐
satsen finns på höger sida i bagage‐
utrymmet.
Däckreparationssats 3 203.
Bilar med reservhjul
Domkraften och verktygen finns i ett
förvaringsutrymme i lastutrymmet över reservhjulet.
Hjulbyte 3 206.
Reservhjul 3 208.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Alla däckstorlekar är godkända som
vinterdäck 3 231.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Vinterdäck kan dock ge försämrat
grepp på torra vägar, ökat vägbuller
och kortare livslängd för däckmönst‐
ret. Var uppmärksam på förändringar
Page 198 of 251

196Bilvårdvad gäller bilens köregenskaper och
bromsförmåga när du har bytt till
vinterdäck.
Om du använder vinterdäck måste du
se till att du endast använder
● däck från samma tillverkare och med samma mönstertyp på alla
fyra hjulen.
● radialdäck med samma storlek, belastningsfrekvens och hastig‐
hetsbeteckning som original‐
däcken.
Vinterdäck med samma hastighets‐
beteckning som de fabriksmonterade
däcken kanske inte finns tillgängliga
för däck med hastighetsbeteckning‐
arna H, V, W, Y och ZR. Om du
använder vinterdäck med en lägre
hastighetsbeteckning måste du se till
att aldrig överskrida däckets maxhas‐ tighet.
Däckbeteckningar
T.ex. 215/60 R 16 95 H215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd),
procentR:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95
motsvarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg)
plus125 kgnyttolast. Eventuell extra‐
utrustning kan minska bilens maxhas‐
tighet.
Kördata 3 227.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Däcktryck Kontrollera däcktrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för
bilar med däcktrycksövervaknings‐ system.
Page 199 of 251

Bilvård197Däcktryck 3 231.
På däcktrycksetiketten på den
vänstra eller högra dörramen anges
originaldäcktyp och tillhörande däck‐
tryck.
I länder utanför Europeiska unionen
är däcktrycket oberoende av däckbe‐
lastningen.
Uppgifterna om däcktryck avser kalla däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med
däcktrycket för full last.
ECO-däcktrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod. Motordata 3 225.
2. Identifiera respektive däck.Däcktryckstabellerna visar alla
möjliga däckkombinationer 3 231.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär 20 °C.
Trycket ökar med nästan 10 kPa vid en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐
rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet
övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.
Page 200 of 251

198BilvårdSe upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
förarinformationscentralen.
Mellannivådisplay:
Välj sidan Däcktryck på
Inställningar ? i förarinformations‐
centralen 3 95.
Högnivådisplay:
Välj sidan Däcktryck på Info-menyn i
förarinformationscentralen 3 95.
Systemstatus och tryckvarningar indi‐
keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 196.
För lågt däcktryck indikeras av
kontrollampan w 3 93.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 231.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i
systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
