Njega vozila143
Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Ako je razina tekućine ispod MIN,
potražite pomoć servisa.
Tekućina kočnica i spojke 3 178.
Akumulator Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator vozila.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće
mjesto za prikupljanje.
Parkiranje vozila na dulje od četiri
tjedna može dovesti do pražnjenja
akumulatora vozila. Odvojite
stezaljku negativnog terminala od
akumulatora vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odvajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
3 99.
Odvajanje akumulatora
Ako ćete odvajati akumulator vozila (primjerice zbog održavanja), sirenu
alarma morate deaktivirati na sljedeći način: Uključite i isključite kontakt,
zatim odvojite akumulator vozila
unutar 15 sekundi.
Zamjena akumulatora vozila
Napomena
Svako odstupanje od uputa iz ovog
poglavlja može dovesti do
privremenog isključenja ili
poremećaja sustava stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za
provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Pobrinite se da akumulator uvijek
bude zamijenjen akumulatorom istog
tipa.
Preporučamo korištenje originalnog
akumulatora tvrtke Opel.

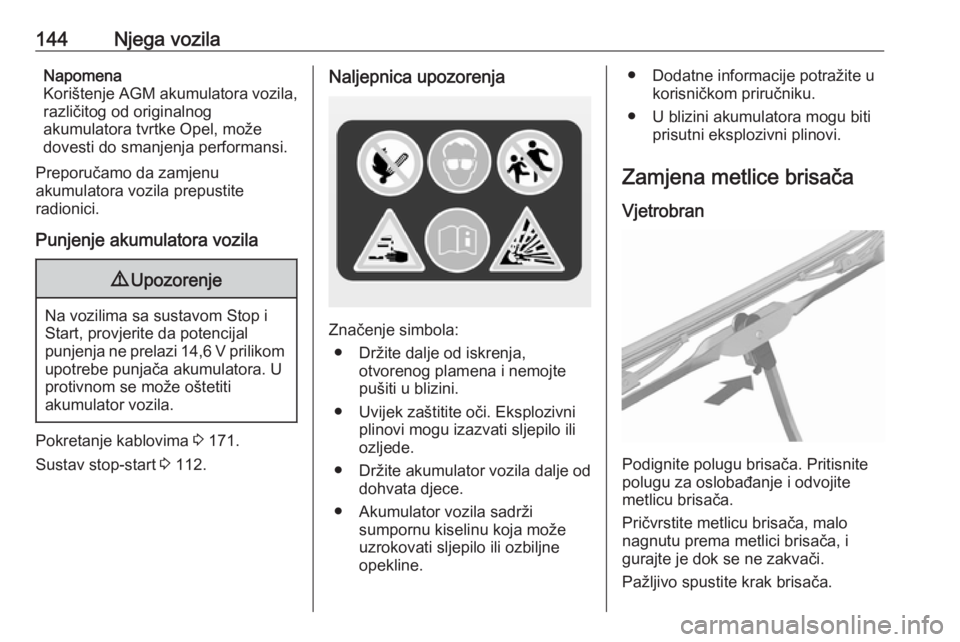

144Njega vozilaNapomena
Korištenje AGM akumulatora vozila,
različitog od originalnog
akumulatora tvrtke Opel, može
dovesti do smanjenja performansi.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Punjenje akumulatora vozila9 Upozorenje
Na vozilima sa sustavom Stop i
Start, provjerite da potencijal
punjenja ne prelazi 14,6 V prilikom upotrebe punjača akumulatora. U
protivnom se može oštetiti
akumulator vozila.
Pokretanje kablovima 3 171.
Sustav stop-start 3 112.
Naljepnica upozorenja
Značenje simbola:
● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Držite akumulator vozila dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora mogu biti prisutni eksplozivni plinovi.
Zamjena metlice brisača
Vjetrobran
Podignite polugu brisača. Pritisnite
polugu za oslobađanje i odvojite
metlicu brisača.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.

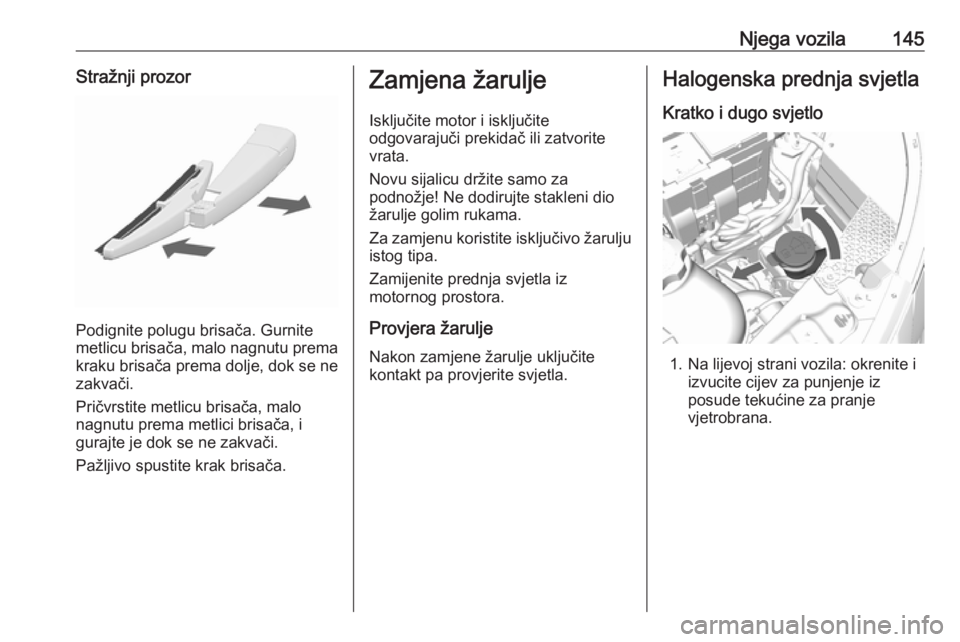

Njega vozila145Stražnji prozor
Podignite polugu brisača. Gurnite
metlicu brisača, malo nagnutu prema
kraku brisača prema dolje, dok se ne
zakvači.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Zamjena žarulje
Isključite motor i isključite
odgovarajuči prekidač ili zatvorite
vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte stakleni dio
žarulje golim rukama.
Za zamjenu koristite isključivo žarulju istog tipa.
Zamijenite prednja svjetla iz
motornog prostora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.Halogenska prednja svjetla
Kratko i dugo svjetlo
1. Na lijevoj strani vozila: okrenite i izvucite cijev za punjenje iz
posude tekućine za pranje
vjetrobrana.

146Njega vozila
2. Skinite poklopac kutije sosiguračima (samo lijeva strana
vozila).
3. Pritisnite obje kvačice zajedno i odvojite utikač od žarulje.
4. Uklonite zaštitni poklopac.
5. Stisnite opružnu kopču i odvojite.
6. Uklonite sijalicu iz kućišta svjetla.
7. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
8. Zakačite opružnu kopču.
9. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
10. Provjerite je li zaštitni poklopac postavljen ispravno kako bi
spriječio propuštanje vode i jaku
kondenzaciju.

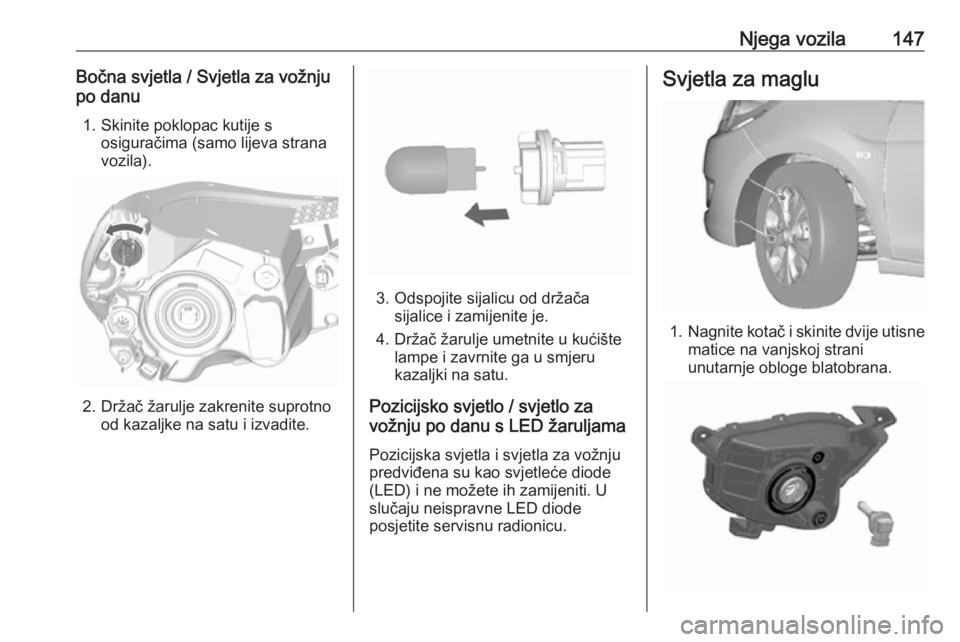

Njega vozila147Bočna svjetla / Svjetla za vožnju
po danu
1. Skinite poklopac kutije s osiguračima (samo lijeva strana
vozila).
2. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite.
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Pozicijsko svjetlo / svjetlo za
vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.
Svjetla za maglu
1. Nagnite kotač i skinite dvije utisne
matice na vanjskoj strani
unutarnje obloge blatobrana.

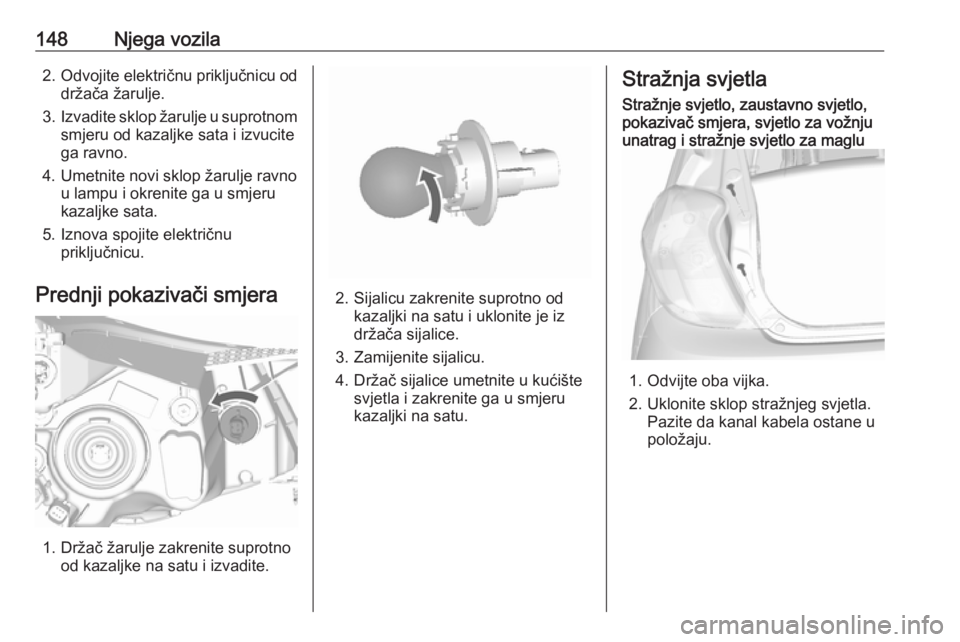

148Njega vozila2.Odvojite električnu priključnicu od
držača žarulje.
3. Izvadite sklop žarulje u suprotnom
smjeru od kazaljke sata i izvucite
ga ravno.
4. Umetnite novi sklop žarulje ravno u lampu i okrenite ga u smjeru
kazaljke sata.
5. Iznova spojite električnu priključnicu.
Prednji pokazivači smjera
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite.
2. Sijalicu zakrenite suprotno odkazaljki na satu i uklonite je iz
držača sijalice.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.
Stražnja svjetlaStražnje svjetlo, zaustavno svjetlo,
pokazivač smjera, svjetlo za vožnju
unatrag i stražnje svjetlo za maglu
1. Odvijte oba vijka.
2. Uklonite sklop stražnjeg svjetla. Pazite da kanal kabela ostane u
položaju.

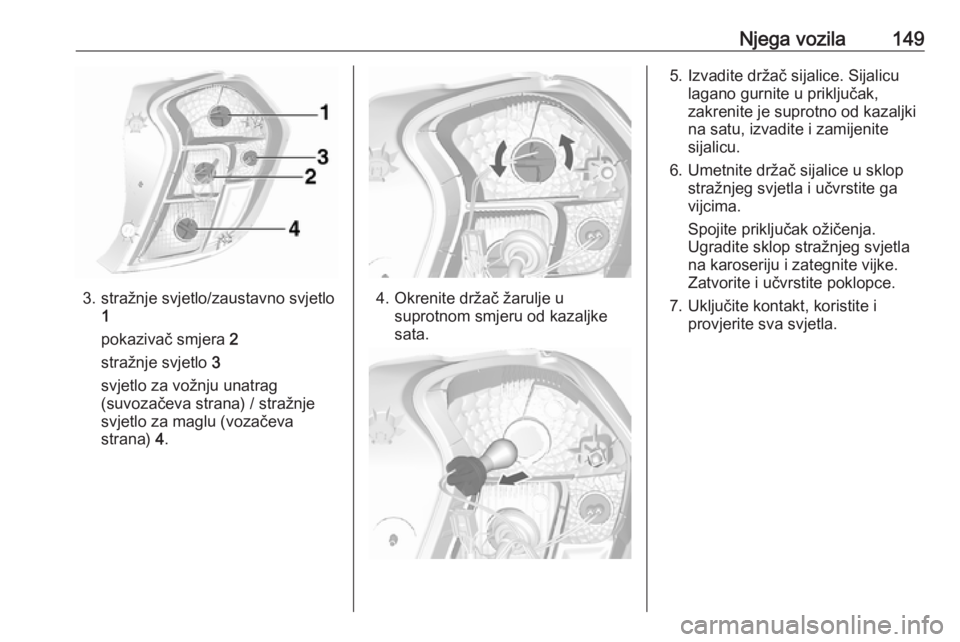

Njega vozila149
3. stražnje svjetlo/zaustavno svjetlo1
pokazivač smjera 2
stražnje svjetlo 3
svjetlo za vožnju unatrag
(suvozačeva strana) / stražnje
svjetlo za maglu (vozačeva
strana) 4.4. Okrenite držač žarulje u
suprotnom smjeru od kazaljke
sata.
5. Izvadite držač sijalice. Sijalicu lagano gurnite u priključak,
zakrenite je suprotno od kazaljki
na satu, izvadite i zamijenite
sijalicu.
6. Umetnite držač sijalice u sklop stražnjeg svjetla i učvrstite ga
vijcima.
Spojite priključak ožičenja.
Ugradite sklop stražnjeg svjetla
na karoseriju i zategnite vijke.
Zatvorite i učvrstite poklopce.
7. Uključite kontakt, koristite i provjerite sva svjetla.

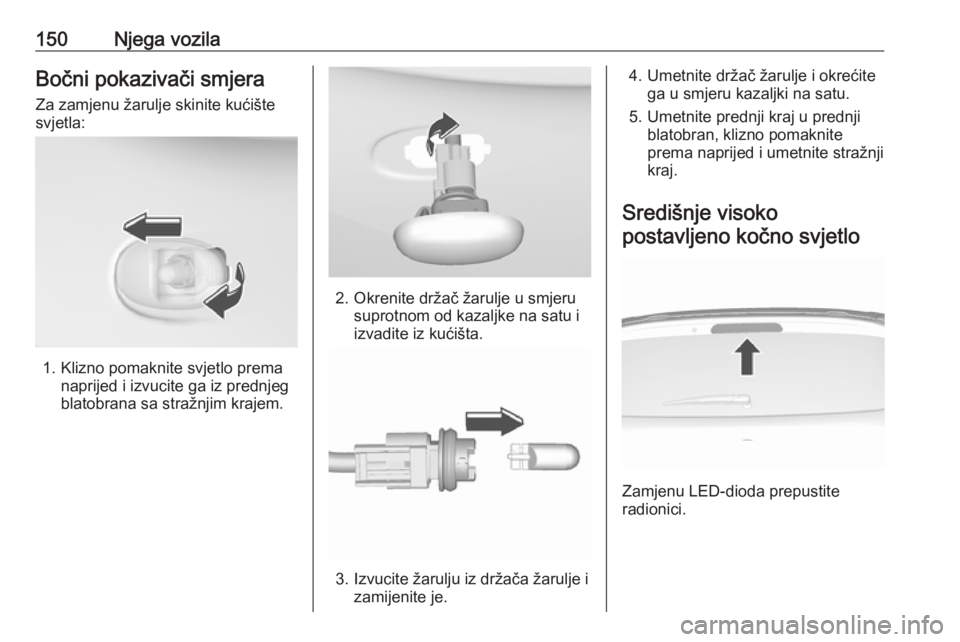

150Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo prema naprijed i izvucite ga iz prednjeg
blatobrana sa stražnjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite prednji kraj u prednji blatobran, klizno pomaknite
prema naprijed i umetnite stražnji
kraj.
Središnje visoko
postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.
