Spremište55Za vraćanje jastuka stražnjeg sjedala,
postavite stražnji dio jastuka sjedala
u originalni položaj pazeći da trake
brave sigurnosnog pojasa nisu
uvijene ili uhvaćene ispod jastuka
sjedala, zatim gurnite prednji dio
jastuka sjedala dolje tako da se
zakači.Oprez
Kada naslon stražnjeg sjedala
vraćate u uspravan položaj,
stražnji sigurnosni pojas i brave
postavite između naslona
stražnjeg sjedala i jednog jastuka
sjedala. Uvjerite se da stražnji
sigurnosni pojas i brave nisu
uštipnuti ispod jastuka stražnjeg sjedala.
Provjerite da sigurnosni pojasevi
nisu uvrnuti ili zahvaćeni
naslonom sjedala i da se nalaze u pravilnom položaju.
Za uklanjanje sjedišta stražnjeg
sjedala pritisnite šarke u smjeru
strelice.
Prekrivač prtljažnika
Nemojte stavljati teške predmete na
poklopac.Uklanjanje
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Spremanje
Ako je prtljažnik posve napunjen,
smjestite poklopac prtljažnika na
stražnja sjedala ili ga izvadite iz
vozila.
Postavljanje
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake na vrata prtljažnika.

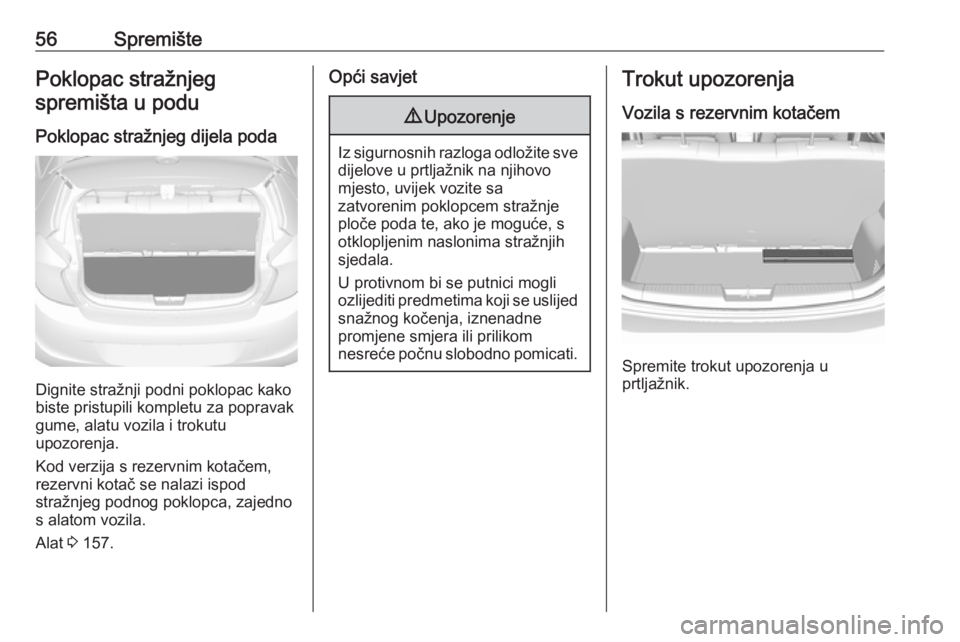

56SpremištePoklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Dignite stražnji podni poklopac kako
biste pristupili kompletu za popravak
gume, alatu vozila i trokutu
upozorenja.
Kod verzija s rezervnim kotačem,
rezervni kotač se nalazi ispod
stražnjeg podnog poklopca, zajedno
s alatom vozila.
Alat 3 157.
Opći savjet9 Upozorenje
Iz sigurnosnih razloga odložite sve
dijelove u prtljažnik na njihovo
mjesto, uvijek vozite sa
zatvorenim poklopcem stražnje
ploče poda te, ako je moguće, s
otklopljenim naslonima stražnjih
sjedala.
U protivnom bi se putnici mogli
ozlijediti predmetima koji se uslijed snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Trokut upozorenja
Vozila s rezervnim kotačem
Spremite trokut upozorenja u
prtljažnik.

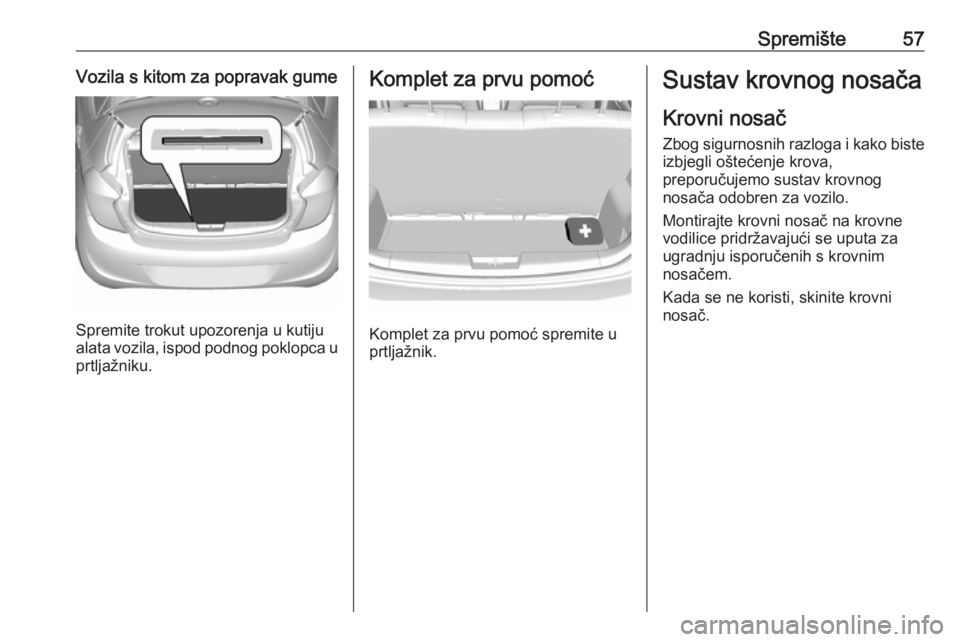

Spremište57Vozila s kitom za popravak gume
Spremite trokut upozorenja u kutiju
alata vozila, ispod podnog poklopca u prtljažniku.
Komplet za prvu pomoć
Komplet za prvu pomoć spremite u
prtljažnik.
Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako biste izbjegli oštećenje krova,
preporučujemo sustav krovnog
nosača odobren za vozilo.
Montirajte krovni nosač na krovne
vodilice pridržavajući se uputa za ugradnju isporučenih s krovnim
nosačem.
Kada se ne koristi, skinite krovni
nosač.

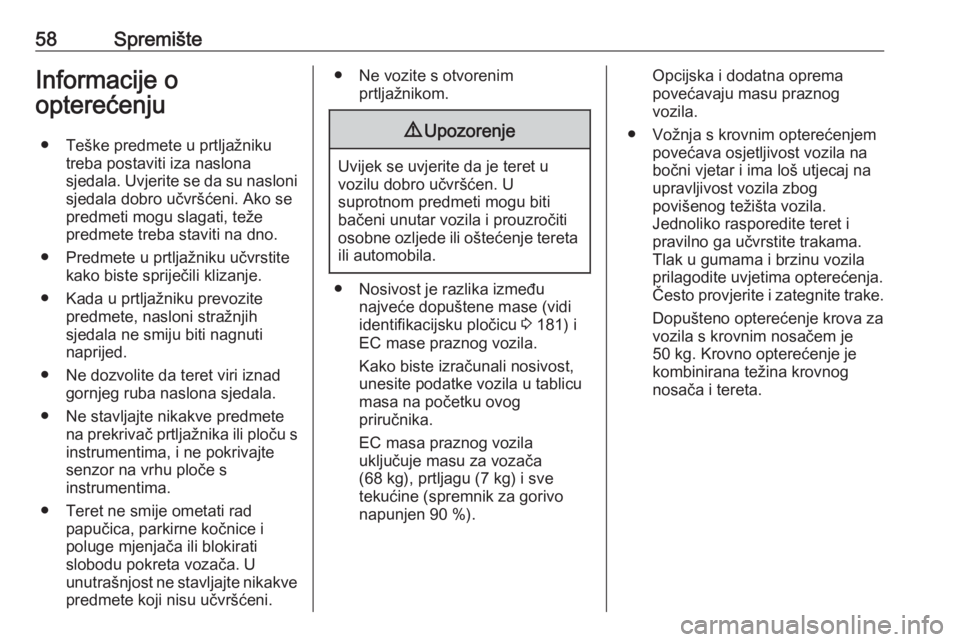

58SpremišteInformacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni sjedala dobro učvršćeni. Ako se
predmeti mogu slagati, teže
predmete treba staviti na dno.
● Predmete u prtljažniku učvrstite kako biste spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 181) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Dopušteno opterećenje krova za
vozila s krovnim nosačem je
50 kg. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

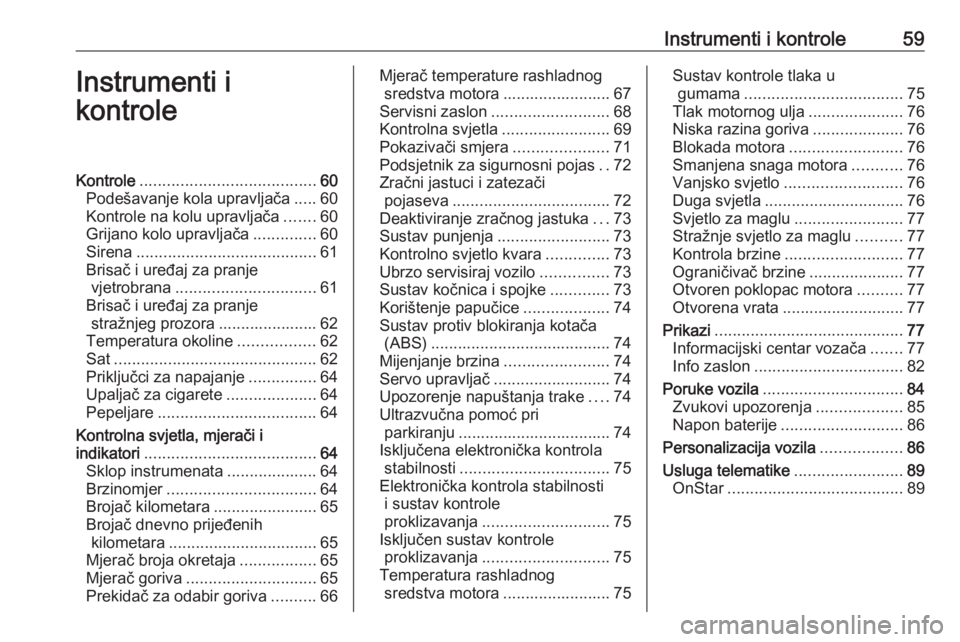

Instrumenti i kontrole59Instrumenti i
kontroleKontrole ....................................... 60
Podešavanje kola upravljača .....60
Kontrole na kolu upravljača .......60
Grijano kolo upravljača ..............60
Sirena ........................................ 61
Brisač i uređaj za pranje vjetrobrana ............................... 61
Brisač i uređaj za pranje stražnjeg prozora ...................... 62
Temperatura okoline .................62
Sat ............................................. 62
Priključci za napajanje ...............64
Upaljač za cigarete ....................64
Pepeljare ................................... 64
Kontrolna svjetla, mjerači i
indikatori ...................................... 64
Sklop instrumenata ....................64
Brzinomjer ................................. 64
Brojač kilometara .......................65
Brojač dnevno prijeđenih kilometara ................................. 65
Mjerač broja okretaja .................65
Mjerač goriva ............................. 65
Prekidač za odabir goriva ..........66Mjerač temperature rashladnog
sredstva motora ........................ 67
Servisni zaslon .......................... 68
Kontrolna svjetla ........................69
Pokazivači smjera .....................71
Podsjetnik za sigurnosni pojas ..72
Zračni jastuci i zatezači pojaseva ................................... 72
Deaktiviranje zračnog jastuka ...73
Sustav punjenja .........................73
Kontrolno svjetlo kvara ..............73
Ubrzo servisiraj vozilo ...............73
Sustav kočnica i spojke .............73
Korištenje papučice ...................74
Sustav protiv blokiranja kotača (ABS) ........................................ 74
Mijenjanje brzina .......................74
Servo upravljač .......................... 74
Upozorenje napuštanja trake ....74
Ultrazvučna pomoć pri parkiranju .................................. 74
Isključena elektronička kontrola stabilnosti ................................. 75
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja ............................ 75
Isključen sustav kontrole proklizavanja ............................ 75
Temperatura rashladnog sredstva motora ........................ 75Sustav kontrole tlaka u gumama ................................... 75
Tlak motornog ulja .....................76
Niska razina goriva ....................76
Blokada motora ......................... 76
Smanjena snaga motora ...........76
Vanjsko svjetlo .......................... 76
Duga svjetla ............................... 76
Svjetlo za maglu ........................77
Stražnje svjetlo za maglu ..........77
Kontrola brzine .......................... 77
Ograničivač brzine .....................77
Otvoren poklopac motora ..........77
Otvorena vrata ........................... 77
Prikazi .......................................... 77
Informacijski centar vozača .......77
Info zaslon ................................. 82
Poruke vozila ............................... 84
Zvukovi upozorenja ...................85
Napon baterije ........................... 86
Personalizacija vozila ..................86
Usluga telematike ........................89
OnStar ....................................... 89

60Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Informacijskim centrom vozača,
nekim sustavima za pomoć vozaču,
Infotainment sustavom i spojenim
mobilnim telefonom možete upravljati
putem kontrola na kolu upravljača.
Sustavi za pomoć vozaču 3 125.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na A.
Aktiviranje je označeno LED-om u
prekidaču.

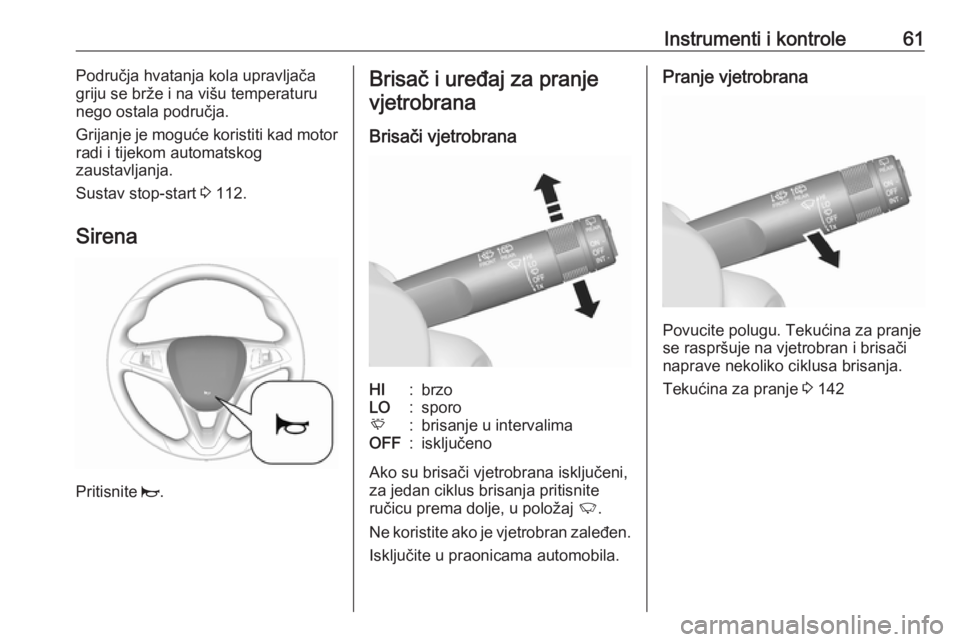

Instrumenti i kontrole61Područja hvatanja kola upravljača
griju se brže i na višu temperaturu
nego ostala područja.
Grijanje je moguće koristiti kad motor
radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 112.
Sirena
Pritisnite j.
Brisač i uređaj za pranje
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoE:brisanje u intervalimaOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 2.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Tekućina za pranje 3 142

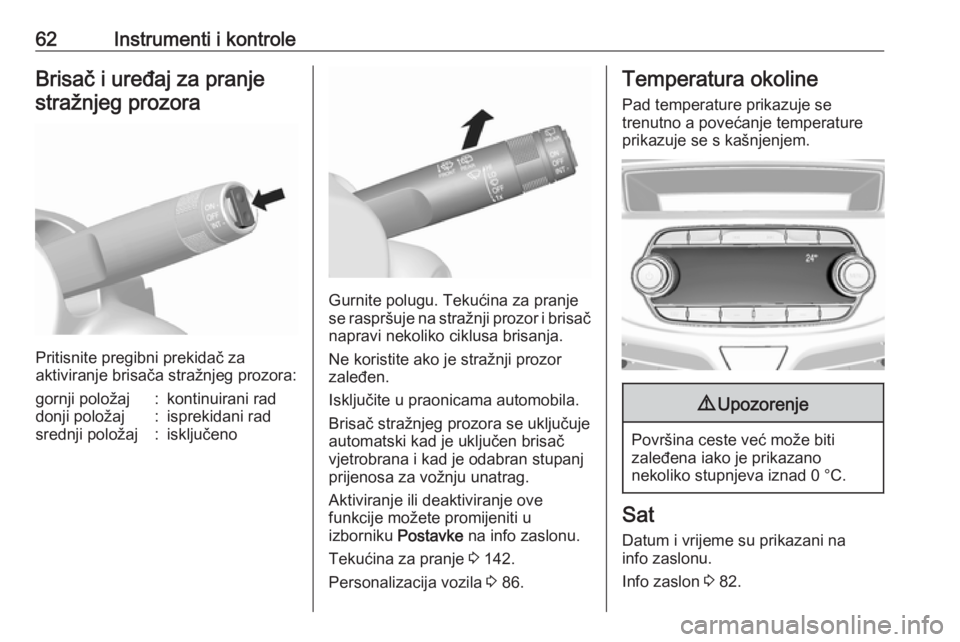

62Instrumenti i kontroleBrisač i uređaj za pranjestražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:
gornji položaj:kontinuirani raddonji položaj:isprekidani radsrednji položaj:isključeno
Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i brisač napravi nekoliko ciklusa brisanja.
Ne koristite ako je stražnji prozor
zaleđen.
Isključite u praonicama automobila.
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Aktiviranje ili deaktiviranje ove
funkcije možete promijeniti u
izborniku Postavke na info zaslonu.
Tekućina za pranje 3 142.
Personalizacija vozila 3 86.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature
prikazuje se s kašnjenjem.9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme su prikazani na
info zaslonu.
Info zaslon 3 82.
