Řízení vozidla a jeho provoz215
Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Aktivace
Systém se aktivuje automaticky při rychlosti nižší než 11 km/h.Svítící dioda LED v tlačítku r
parkovacího asistenta signalizuje, že je systém připraven k provozu.
Pokud stisknete r v průběhu cyklu
zapalování, pření parkovací asistent
se deaktivuje. Pokud rychlost vozidla
předtím byla vyšší než 25 km/h,
přední parkovací asistent se znovu
aktivuje, když rychlost klesne pod
11 km/h.
Při deaktivaci systému zhasne
kontrolka LED v tlačítku a v
informačním centru řidiče se zobrazí
Park.asistent Vypnuto .
Indikace
Systém pomocí akustických signálů
upozorňuje řidiče na potenciálně
nebezpečné překážky před vozidlem
do vzdálenosti 80 cm a na
potenciálně nebezpečné překážky za vozidlem do vzdálenosti 50 cm při
zařazeném převodovém stupni pro
jízdu dopředu, nebo do vzdálenosti
1,5 m při zařazené zpátečce.
V závislosti na tom, která strana
vozidla je blíže překážce, z té strany
uslyšíte akustické varovné signály ve
vozidle. Interval mezi tóny se bude při přibližování vozidla k překážce
zkracovat. Pokud je vzdálenost
menší než přibližně 30 cm, bude tón
nepřerušovaný.
Kromě toho se v závislosti na verzi vzdálenost k překážkám před a za vozidlem zobrazuje pomocí
vzdáleností čar v informačním centru
řidiče 3 116 nebo na informačním
displeji 3 124.

216Řízení vozidla a jeho provoz
Indikace vzdálenosti může být
potlačena zprávami vozidla vyšší priority. Po ukončení zobrazování
zprávy se znovu zobrazí indikace
vzdálenosti.
Akustický signál se ztlumí při
zabrzdění parkovací brzdy, nebo při
přesunutí páky voliče automatické
převodovky do polohy N.
Deaktivace
Tento systém se deaktivuje
automaticky, jakmile rychlost vozidla
překročí hodnotu 11 km/h.
Ruční vypnutí je také možné
stisknutím tlačítka parkovacího
asistenta r.
Při manuální deaktivaci systému
zhasne kontrolka LED v tlačítku a v
informačním centru řidiče se zobrazí
Park.asistent Vypnuto .
Po manuální deaktivaci se přední
a zadní parkovací asistent znovu
aktivuje stisknutím r.
Celý systém lze manuálně
deaktivovat v nabídce personalizace
vozidla na informačním displeji.
Systém zůstane deaktivován během
cyklu zapalování nebo do opětovné
aktivace v nabídce personalizace
vozidla. Personalizace vozidla 3 130.
Porucha
V případě poruchy nebo dočasné
nesprávné funkce systému,
například z důvodu velkého externího
nebo jiného rušení, se v informačním
centru řidiče zobrazí zpráva.
Zprávy vozidla 3 128.Progresivní parkovací asistent9 Varování
Za akceptování parkovacího
místa doporučeného systémem a provedení parkovacího manévru zodpovídá plně řidič vozidla.
Při parkování pomocí
progresivního parkovacího
asistenta vždy kontrolujte ve
všech směrech prostor okolo
vozidla.
Progresivní parkovací asistent měří
při průjezdu vhodné místo pro
zaparkování, vypočte dráhu
a automaticky navede vozidlo do podélného nebo kolmého
parkovacího místa.
Pokyny jsou předávány
prostřednictvím informačního centra
řidiče 3 116 nebo informačního
displeje 3 124 a podporovány
akustickými signály.

Řízení vozidla a jeho provoz217Ve vozidlech s manuální
převodovkou musí řidič ovládat
přidávání plynu, brzdění a řazení
převodových stupňů, přičemž řízení
probíhá automaticky.
Ve vozidlech s automatickou
převodovkou musí řidič ovládat
přidávání plynu a řazení převodových
stupňů, přičemž brzdění a řízení
probíhá automaticky.

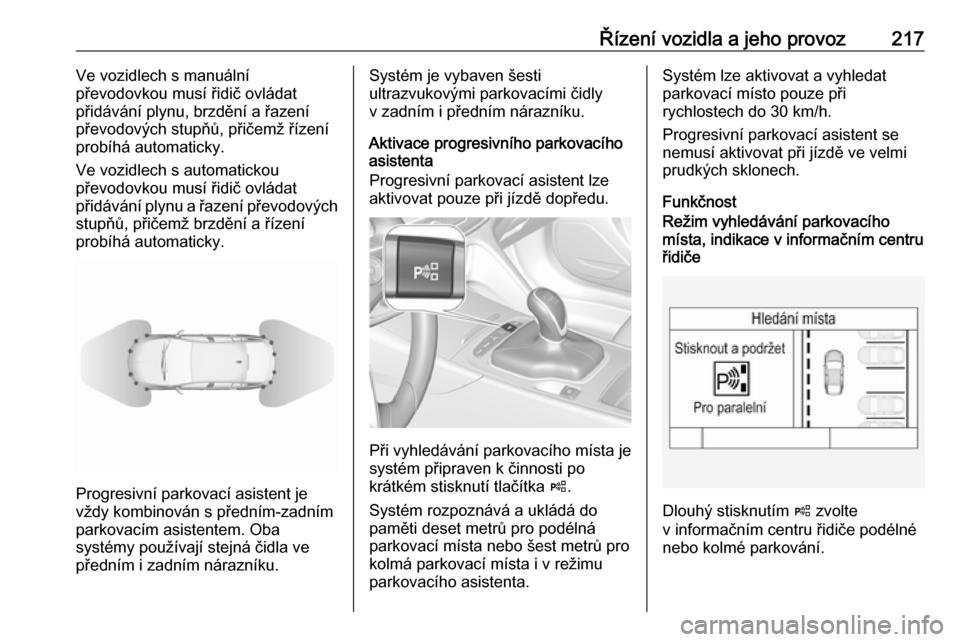

Progresivní parkovací asistent je
vždy kombinován s předním-zadním
parkovacím asistentem. Oba
systémy používají stejná čidla ve
předním i zadním nárazníku.
Systém je vybaven šesti
ultrazvukovými parkovacími čidly
v zadním i předním nárazníku.
Aktivace progresivního parkovacího
asistenta
Progresivní parkovací asistent lze
aktivovat pouze při jízdě dopředu.
Při vyhledávání parkovacího místa je
systém připraven k činnosti po
krátkém stisknutí tlačítka (.
Systém rozpoznává a ukládá do
paměti deset metrů pro podélná
parkovací místa nebo šest metrů pro kolmá parkovací místa i v režimuparkovacího asistenta.
Systém lze aktivovat a vyhledat
parkovací místo pouze při
rychlostech do 30 km/h.
Progresivní parkovací asistent se
nemusí aktivovat při jízdě ve velmi
prudkých sklonech.
FunkčnostRežim vyhledávání parkovacího
místa, indikace v informačním centru
řidiče
Dlouhý stisknutím ( zvolte
v informačním centru řidiče podélné
nebo kolmé parkování.

218Řízení vozidla a jeho provozSystém je implicitně nastaven na
zjišťování parkovacích míst na straně
spolujezdce. Pokud chcete hledat
parkovací místa na straně řidiče,
přepněte ukazatele směru na stranu řidiče.
Po nalezení vhodného místa se
v informačním centru řidiče zobrazí
vizuální odezva a ozve se akustický
signál.
Indikace na barevném informačním
displeji
Klepnutím na příslušnou ikonu na
displeji zvolte podélné nebo kolmé
parkování.
Klepnutím na příslušnou ikonu na
displeji zvolte stranu parkování.
Po nalezení vhodného místa se na
barevném informačním displeji
zobrazí vizuální odezva a ozve se
akustický signál.
Pokud řidič nezastaví vozidlo po
navržení parkovacího místa, začne
systém hledat další vhodné parkovací místo.
Režim navádění na parkovací místo
Návrh parkovacího místa poskytnutý systémem je akceptován, když je
vozidlo řidičem zastaveno ve
vzdálenosti do deseti metrů, to
v případě parkovacích míst
rovnoběžných s vozovkou, nebo ve
vzdálenosti do šesti metrů, to
v případě parkovacích míst k vozovce

Řízení vozidla a jeho provoz219kolmých, poté, co je poskytnuta
zpráva Stop. Systém vypočítává
optimální trasu na parkovací místo.
Krátké zavibrování volantu po
zařazení zpátečky naznačuje, že je
řízení ovládáno systémem. Potom
vozidlo s manuální převodovkou
automaticky zaparkuje na parkovací
místo a přitom dává řidiči podrobné
pokyny pro brzdění, přidávání plynu
a řazení. Vozidlo s automatickou
převodovkou automaticky zaparkuje
na parkovací místo a přitom dává
řidiči podrobné pokyny pro přidávání
plynu a řazení převodového stupně
pro jízdu dopředu nebo zpátečky.
Řidič musí vždy sundat ruce
z volantu. V režimu navádění na
parkovací místo je rychlost
manévrování omezena.
Vždy věnujte pozornost zvuku
předního – zadního parkovacího asistenta. Nepřerušovaný zvuk
indikuje, že vzdálenost od překážky je
menší než přibližně 30 cm.
Pokud musí řidič z nějakého důvodu
převzít řízení, držte volant pouze za
vnější okraj. Automatické řízení se
v tomto případě vypne.Zobrazení displejem
Pokyny na displeji udávají:
● Všeobecná upozornění a výstražné zprávy.
● Upozornění při rychlosti jízdy vyšší než 30 km/h během režimu
vyhledávání parkovacího místa.
● Požadavek na zastavení vozidla,
pokud je detekováno parkovací
místo.
● Směr jízdy během parkovacího manévru.
● Požadavek na zařazení zpátečky
nebo prvního převodového
stupně, anebo R nebo D
u automatické převodovky.
● Požadavek na zastavení nebo pomalou jízdu.
● U některých pokynů se v informačním centru řidiče
zobrazí lišta indikující průběh.
● Úspěšné dokončení parkovacího
manévru, indikované
zobrazením symbolu
v automaticky otevíraném okně
a zvukovým signálem.
● Zrušení parkovacího manévru.Priority displeje
Indikace progresivního parkovacího
asistenta v informačním centru řidiče
může být potlačena zprávami vozidla
vyšší priority. Po potvrzení zprávy
stisknutím SET/CLR na páčce
ukazatelů směru nebo 9 na volantu
se znovu zobrazí pokyny
progresivního parkovacího asistenta
a parkovací manévr může
pokračovat.
Deaktivace
Systém se vypne:
● krátkým stisknutím tlačítka (
● úspěšným skončením parkovacího manévru
● jízdou rychlejší než 30 km/h během vyhledávání parkovacího
místa
● jízdou rychlejší než 8 km/h během navádění do parkovacíhomísta
● pokud je zjištěn zásah řidiče do řízení
● překročením maximálního počtu řazení převodových stupňů:
osm cyklů při parkování

220Řízení vozidla a jeho provozrovnoběžně s vozovkou nebopět cyklů při parkování kolmo
k okraji vozovky
● vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude
indikováno zprávou Parkování
deaktivováno na displeji. Kromě toho
se ozve akustický signál.
Automatická převodovka:
Pokud je progresivní parkovací
asistent deaktivován při parkovacím
manévru, nebo pokud je manévr
úspěšně dokončen, bude systém
udržovat vozidlo na místě, dokud
nebude splněna jedna z následujících podmínek:
1. je sešlápnut brzdový pedál.
2. elektrická parkovací brzda je zabrzděna.
3. Páka voliče je nastavena do polohy P
Porucha
Zpráva se zobrazí, pokud:
● V systému je porucha.
● Řidič úspěšně nedokončil parkovací manévr.● Systém není funkční.
● Uplatní se kterýkoliv z výše popsaných důvodů pro
deaktivaci.
Pokud je během parkovacích pokynů
zjištěna překážka, zobrazí se na
displeji zpráva Stop. Odstraněním
překážky bude parkovací manévr
pokračovat. Pokud překážka není
odstraněna, ukončí systém činnost.
Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Je možné, že čidlo detekuje
neexistující překážku, což může být
způsobeno rušením, které vzniká

Řízení vozidla a jeho provoz221odrazem od vnějšího akustického
zdroje, nebo nesprávným
mechanickým seřízením
(sporadicky může dojít k falešným
upozorněním).
Ujistěte se, že přední registrační
značka je správně namontována
(bez ohybů a mezer vůči nárazníku
na levé nebo pravé straně) a čidla
jsou pevně upevněna na svých místech.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě, ke
kterým došlo po zahájení
parkovacího manévru. Systém
může jako parkovací místo
identifikovat vjezd, bránu, dvorek
nebo dokonce křižovatku. Po
zařazení zpátečky systém zahájí
parkovací manévr. Přesvědčte se
o dostupnosti doporučeného
parkovacího místa.
Systém nedetekuje nízké obrubníky
a nepravidelnosti povrchu,
například v oblasti, kde probíhá
výstavba. Zodpovědnost přebírá
řidič.Poznámky
Nová vozidla vyžadují při prvním
použití kalibraci. Pro optimální
navádění při parkování je nutné ujet vzdálenost minimálně 10 km
s množstvím zatáček.
Systém je nakalibrován na kola
namontovaná ve výrobě. Při použití
pneumatik nebo kol jiných rozměrů
se činnost parkování změní.
Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
"mrtvého úhlu". Systém zobrazuje
vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět ve
vnitřním ani vnějších zrcátkách.
Systém upozornění na mrtvý úhel
využívá některá čidla progresivního
parkovacího asistenta umístěná ve
předním a zadním nárazníku na obou stranách vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat
● chodce, cyklisty nebo zvířata Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.
Při nastartování vozidla se krátce
rozsvítí v obou vnějších zrcátkách,
čímž indikují, že systém funguje.

222Řízení vozidla a jeho provozKdyž systém detekuje vozidlo v místě
mrtvého úhlu při jízdě vpřed, když
předjíždíte jiné vozidlo nebo když jste
předjížděni, v příslušném vnějším
zpětném zrcátku se rozsvítí žlutý
výstražný symbol F. Pokud pak
řidič aktivuje ukazatele směru, začne
výstražný symbol F blikat žlutě
a jako varování před změnou jízdního pruhu.
Poznámky
Pokud předjíždějící vozidlo jede rychlostí alespoň o 10 km/h vyšší než vozidlo předjížděné, výstražný
symbol F v příslušném vnějším
zrcátku se nemusí rozsvítit.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje, což je indikováno slabě svítícími
výstražnými symboly F v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné symboly F.Deaktivace
Zapnutí nebo vypnutí upozornění na
mrtvý úhel lze nastavit v nabídce
personalizace vozidla na
informačním displeji.
Personalizace vozidla 3 130.
Informační displej 3 124.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.
Oblasti detekce
Detekční zóny začínají u zadního nárazníku a pokračují přibližně
tři metry dozadu a do stran. Výška
oblasti je přibližně půl metru až
dva metry nad zemí.
Systém se deaktivuje, pokud je
k vozidlu připojen přívěs nebo
připevněn nosič jízdních kol.
Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty, např.
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.Omezení systému
Občas může dojít k falešným
varováním i za normálních podmínek a jejich počet vzroste za vlhka.
Systém nemusí pracovat správně
v následujících případech:
● Snímače jsou zakryty sněhem, blátem, nálepkami, kovovými
deskami nebo jinými předměty.
● Při jízdě v silných přívalových deštích.
● Vozidlo mělo dopravní nehodu, byl poškozen nebo nesprávně
opraven prostor v okolí
detekčních snímačů.
● Vyskytují se extrémní změny teploty.
● Vozidlo táhne přívěs.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, se trvale
rozsvítí symboly ve zpětných
zrcátkách a v informačním centru
řidiče se zobrazí zpráva. Vyhledejte
pomoc v servisu.
