Page 89 of 341
Úložné prostory87Montážní body se nacházejí
v každém dveřním rámu karoserie
vozidla.
Střešní nosič připevněte podle
montážního návodu dodaného spolu se střešním nosičem.
Pokud střešní nosič nepoužíváte, sundejte jej.

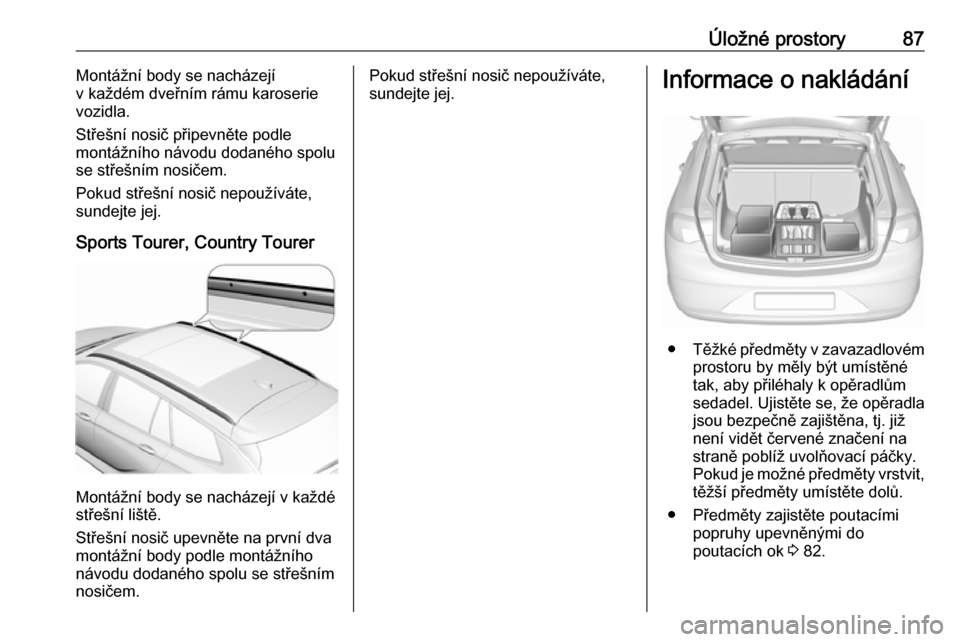

Sports Tourer, Country Tourer
Montážní body se nacházejí v každé
střešní liště.
Střešní nosič upevněte na první dva
montážní body podle montážního
návodu dodaného spolu se střešním
nosičem.
Pokud střešní nosič nepoužíváte,
sundejte jej.Informace o nakládání
● Těžké předměty v zavazadlovém
prostoru by měly být umístěné
tak, aby přiléhaly k opěradlům
sedadel. Ujistěte se, že opěradla
jsou bezpečně zajištěna, tj. již
není vidět červené značení na
straně poblíž uvolňovací páčky.
Pokud je možné předměty vrstvit, těžší předměty umístěte dolů.
● Předměty zajistěte poutacími popruhy upevněnými do
poutacích ok 3 82.
Page 90 of 341

88Úložné prostory● Volně ložené předmětyv zavazadlovém prostoru
zajistěte, aby se zabránilo jejich posunování.
● Při přepravování předmětů v zavazadlovém prostoru
nesmějí být opěradla zadních
sedadel nakloněná směrem
dopředu.
● Dbejte na to, aby náklad nevyčníval nad horní okraj
opěradel.
● Na kryt zavazadlového prostoru nebo přístrojovou desku nesmíte
umístit žádné předměty
a nezakrývejte snímač na horní
straně přístrojové desky.
● Náklad nesmí bránit používání pedálů, ruční brzdy a řazení
převodových stupňů nebo
omezovat volný pohyb řidiče. Do
interiéru neumísťujte volně
ložené, nezajištěné předměty.
● Nejezděte s otevřeným zavazadlovým prostorem.9Varování
Vždy zajistěte, aby náklad ve
vozidle byl bezpečně uložen.
Jinak můžou být předměty vrženy do prostoru vozidla a způsobit
poranění osob nebo poškození nákladu či vozu.
● Užitečná hmotnost je rozdíl mezi přípustnou celkovou hmotností
vozidla (viz identifikační štítek
3 299) a pohotovostní
hmotností.
K vypočtení užitečné hmotnosti
zaneste údaje Vašeho vozidla do
tabulky hmotností na začátku
této příručky.
Pohotovostní hmotnost podle EC zahrnuje hmotnost řidiče ( 68 kg),
zavazadel (7 kg) a provozních
kapalin (přibližně 90 % objemu
palivové nádrže).
Volitelná výbava a příslušenství
zvyšují pohotovostní hmotnost.
● Náklad na střeše zvyšuje citlivost
vozidla na boční vítr a ovlivňuje
chování vozidla v důsledku
zvýšení těžiště vozidla. Náklad rovnomerně rozložte a řádně jejzajistěte upevňovacími popruhy.
Upravte tlak vzduchu
a přizpůsobte rychlost vozidla podle podmínek zatížení vozidla.
Popruhy pravidelně kontrolujte
a přitahujte.
Při jízdě nepřekračujte rychlost 120 km/h.
Povolené zatížení střechy je
100 kg. Zatížení střechy se
skládá z hmotnosti střešního nosiče a nákladu.
Page 91 of 341

Přístroje a ovládací prvky89Přístroje a ovládací
prvkyOvládací prvky ............................. 90
Nastavení polohy volantu ..........90
Ovládací prvky na volantu .........90
Vyhřívání volantu .......................90
Houkačka .................................. 91
Stěrače a ostřikovač čelního okna .......................................... 91
Stěrač a ostřikovač zadního okna .......................................... 93
Venkovní teplota ........................94
Hodiny ....................................... 94
Napájecí zásuvky ......................96
Indukční dobíjení .......................97
Popelníky ................................... 98
Výstražné kontrolky, měřicí přís‐
troje a ukazatele .......................... 99
Sestava sdružených přístrojů ....99
Rychloměr ............................... 105
Počítadlo kilometrů ..................105
Denní počítadlo kilometrů ........105
Otáčkoměr ............................... 106
Palivoměr ................................ 107
Ukazatel teploty chladicí kapaliny motoru ......................107Servisní displej ........................ 107
Kontrolky ................................. 108
Směrová světla ........................109
Připomenutí bezpečnostního pásu ........................................ 109
Airbag a předpínače bezpečnostních pásů .............110
Vypnutí airbagu .......................110
Systém nabíjení .......................110
Kontrolka nesprávné funkce ....110
Systém brzd a spojky ..............111
Elektrická ruční brzda ..............111
Porucha elektrické ruční brzdy 111
Protiblokovací systém brzd (ABS) ...................................... 111
Řazení převodových stupňů ....112
Vzdálenost vepředu .................112
Asistent udržení v jízdním pruhu ...................................... 112
Elektronická stabilizace vozidla vypnuta ................................... 112
Elektronické řízení stability a systém kontroly prokluzu .....112
Vypnutí systému kontroly trakcí ....................................... 112
Teplota chladicí kapaliny motoru .................................... 112
Žhavení ................................... 113
AdBlue ..................................... 113Systém sledování tlaku vzduchu
v pneumatikách ......................113
Tlak motorového oleje .............113
Nízká hladina paliva ................114
Imobilizér ................................. 114
Vnější osvětlení .......................114
Dálková světla ......................... 114
Asistent dálkových světel ........114
LED světlomety .......................114
Světlo do mlhy ......................... 114
Zadní světlo do mlhy ...............114
Tempomat ............................... 115
Adaptivní tempomat ................115
Detekováno vozidlo vpředu .....115
Detekce chodců .......................115
Omezovač rychlosti .................115
Asistent dopravního značení ...115
Otevřené dveře ........................115
Displeje ...................................... 116
Informační centrum řidiče ........116
Informační displej ....................124
Průhledový displej ...................125
Zprávy vozidla ............................ 128
Výstražné zvonkohry ...............129
Napětí akumulátoru .................130
Personalizace vozidla ................130
Služby telematiky .......................135
OnStar ..................................... 135
Page 92 of 341
90Přístroje a ovládací prvkyOvládací prvky
Nastavení polohy volantu
Odjistěte páčku, nastavte volant,
potom páčku zajistěte a dbejte, aby
byla zcela zajištěná.
Volant nastavujte pouze při stojícím
vozidle a po odjištění zámku volantu.
Ovládací prvky na volantu
Informační centrum řidiče, některé
pomocné systémy řidiče, informační
systém a připojený mobilní telefon je
možné ovládat ovládacími prvky na
volantu.
Ilustrace znázorňují různé verze.
Informační centrum řidiče 3 116.
Asistenční systémy pomoci řidiči
3 193.
Další informace se nacházejí
v uživatelské příručce informačního
a zábavního systému.
Vyhřívání volantu
Vyhřívání aktivujete stisknutím
tlačítka *. Zapnutí je signalizováno
pomocí diody LED v tlačítku.
Vyhřívání funguje pouze při
nastartovaném motoru a v režimu
Autostop.
Systém Stop-start 3 171.
Page 93 of 341
Přístroje a ovládací prvky91Houkačka
Stiskněte j.
Stěrače a ostřikovač
čelního okna
Stěrač čelního skla
s nastavitelným intervalem stíráníHI:rychlé stíráníLO:stěrače pracují pomaluINT:intervalové stíráníOFF:vypnuto
Pro jedno setření při vypnutých
stěračích čelního stiskněte páčku dolů do polohy 1x.
Nepoužívejte v případě, že je čelní okno namrzlé.
V myčkách automobilů je vypněte.
Cyklovač stěračů
Páčka stěračů v poloze INT.
Otočením nastavovacího kolečka
nastavíte frekvenci stěračů.
Page 94 of 341
92Přístroje a ovládací prvkyStěrače čelního skla s dešťovým
snímačemHI:rychlé stíráníLO:stěrače pracují pomaluAUTO:automatické stírání
s dešťovým senzoremOFF:vypnuto
V poloze AUTO dešťový senzor
detekuje množství vody na čelním
skle a automaticky reguluje frekvenci
stěračů čelního skla.
Pro jedno setření při vypnutých
stěračích čelního stiskněte páčku
dolů do polohy 1x.
Nepoužívejte v případě, že je čelní okno namrzlé.
V myčkách automobilů je vypněte.
Nastavitelná citlivost dešťového čidla
Páčka stěračů v poloze AUTO.
Otočením nastavovacího kolečka
citlivost dešťového snímače.
Udržujte snímač bez prachu, nečistot
a námrazy.
Funkci dešťového snímače lze
aktivovat nebo deaktivovat
v personalizaci vozidla.
Vyberte odpovídající nastavení
Nastavení , I Vozidlo na informačním
displeji.
Informační displej 3 124.
Personalizace vozidla 3 130.
Page 95 of 341
Přístroje a ovládací prvky93Ostřikovač čelního okna
Zatáhněte za páku. Kapalina
ostřikovače se rozstříkne na čelní
sklo a stěrače provedou několik
setření.
Kapalina ostřikovače 3 252.
Stěrač a ostřikovač zadního
okna
Stěrač zadního okna
Stěrač zadního okna se zapíná
otočením vnější krytky páčky:
OFF:vypnutoINT:přerušovaný chodON:nepřetržitý chod
Nepoužívejte v případě, že je zadní
okno namrzlé.
V myčkách automobilů je vypněte.
Stěrač zadního skla se automaticky
zapne, když jsou zapnuté stěrače
čelního skla a zařadíte zpátečku.
Zapnutí nebo vypnutí této funkce
může být změněno v nabídce
Nastavení na informačním displeji.
Personalizace vozidla 3 130.
Ostřikovač zadního okna
Zatlačte páčku.
Kapalina ostřikovače se rozstříkne na zadní sklo a stěrače provedou několik
setření.
Systém ostřikovače zadního skla je
vypnut, pokud je nízká hladina
kapaliny.
Kapalina ostřikovače 3 252.
Page 96 of 341

94Přístroje a ovládací prvkyVenkovní teplotaPokles teploty se zobrazí ihned,
zvýšení teploty s malým prodlením.
Na obrázku je uveden příklad.
Pokud venkovní teplota klesne na
hodnotu 3 °C, v informačním centru
řidiče se zobrazí výstražná zpráva.9 Varování
Povrch vozovky může být namrzlý
i v případě, že je na displeji
zobrazena venkovní teplota
o několik stupňů vyšší než 0 °C.
Hodiny
Datum a čas jsou zobrazeny na
informačním displeji.
Informační displej 3 124.
7'' Barevný informační displej
Stiskněte ; a potom vyberte
Nastavení .
Vyberte Čas a datum pro zobrazení
příslušné podnabídky.
Nastavit formát času
Pro výběr požadovaného formátu
času stiskněte tlačítko obrazovky
12 h nebo 24 h.
Nastavit formát data
Pro výběr požadovaného formátu
data vyberte Nastavit formát data a v
podnabídce proveďte výběr
z dostupných možností.
Automatické Nastavení
Pro výběr automatického nebo
manuálního nastavení času a data
vyberte Automatické Nastavení .
Pro automatické nastavení času a data vyberte Zapnuto - RDS .
