Condução e funcionamento239Advertência
Depois de produzido, o sistema
deve ser calibrado. Para obter o
desempenho ideal, conduzir logo
que possível numa estrada nacional
em linha recta com objectos na
berma, por exemplo grades de
protecção e barreiras, durante uma
certa distância.
Sistema de visão panorâmica
Este sistema permite apresentar as
vistas do ambiente à volta do veículo
como uma imagem de praticamente
360° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.
O sistema utiliza quatro câmaras: ● câmara traseira, instalada na porta da bagageira
● câmara dianteira, instalada na grelha dianteira por baixo doemblema
● câmaras laterais, situadas na parte inferior de ambos os
espelhos retrovisores exteriores.
O ecrã no Visor de informação está
dividido em duas partes: à esquerda
existe uma vista aérea do veículo,
enquanto à direita é apresentada a
vista da dianteira ou traseira, de
acordo com a mudança engrenada.
Os sensores de estacionamento
completam a informação da vista.
Ativação
O sistema de visão panorâmica é
ativado:
● engrenando a marcha-atrás
● tocando no ícone da câmara ë
no Visor de informação
● aproximando-se demasiado de um objeto à frente
Funcionalidade
Vista traseira
A vista traseira apresenta uma
imagem da área atrás do veículo na
parte direita do ecrã quando a
marcha-atrás está engrenada.
Poderá ser apresentado um triângulo
de pré-sinalização 9 no ecrã quando
os sensores de estacionamento
traseiros detetam obstáculos. Este
triângulo muda de amarelo para
vermelho e aumenta de tamanho à
medida que o objeto fica mais perto.
O conteúdo anterior do Visor de
informação é apresentado ao
desengrenar a marcha-atrás depois
de uma breve pausa. Para voltar ao
conteúdo anterior do visor mais cedo,

240Condução e funcionamentopremir o ícone da câmara no Visor deinformação. A condução a uma
velocidade acima de 11 km/h com
uma mudança de marcha em frente
desativa igualmente o sistema
panorâmico.
Vista envolvente
A vista envolvente apresenta uma
imagem aérea da área à volta do
veículo no Visor de informação,
juntamente com as vistas das
câmaras dianteira ou traseira.
Vista dianteira
A vista dianteira apresenta uma
imagem da área à frente do veículo
na parte direita do ecrã. A vista é
apresentada depois de se mudar da
marcha-atrás para uma mudança de
marcha em frente, ou tocando no ícone da câmara no Visor de
informação. A vista dianteira também
apresenta os objetos detetados
automaticamente a uma distância de
30 cm. A vista dianteira apenas é
apresentada a uma velocidade
máxima de 11 km/h com uma
mudança de marcha em frente.Desativação
O sistema de visão panorâmica é
desativado:
● conduzir a mais de 11 km/h
● tocando no ícone da câmara ë
no Visor de informação
● mudando para ponto morto ou P com uma caixa de velocidades
automática.
Informação geral9 Aviso
O sistema de visão panorâmica
não substitui a visão do condutor.
Não mostra crianças, peões,
ciclistas, trânsito, animais ou
quaisquer outros objetos fora das
áreas de visão das câmaras, p. ex. por baixo do para-choques ou do
veículo.
Não conduzir nem estacionar o
veículo utilizando apenas o
sistema de visão panorâmica.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.
9 Aviso
As imagens apresentadas
poderão estar mais afastadas ou
mais próximas do que aparentam. A área apresentada é limitada e osobjetos que estão próximo de uma
das extremidades do para-
-choques ou por baixo do mesmo
não são apresentados no ecrã.
9 Aviso
As câmaras de visão panorâmica
têm áreas de pontos mortos e não apresentam todos os objetos
perto das extremidades do
veículo. Os espelhos retrovisores
laterais rebatíveis fora da posição
não apresentam a visão
panorâmica corretamente.

Condução e funcionamento241
Os ângulos mortos são
representados como áreas
sombreadas nas iluminações. As
áreas escuras mostram as vistas
apresentadas pelo sistema de visão
panorâmica.
Limites do sistemaAtenção
A fim de garantir o funcionamento adequado do sistema, é
importante manter as lentes das
câmaras na grelha dianteira, nos
alojamentos dos espelhos
retrovisores exteriores e na porta
da bagageira entre as luzes da
chapa de matrícula sempre
limpas. Lavar as lentes com água
e limpar com um pano macio.
Não limpar as lentes com jato de
vapor ou equipamento de limpeza
a jato a alta pressão.
O sistema de visão panorâmica
poderá não funcionar corretamente:
● O ambiente circundante estiver escuro.
● O sol ou o feixe dos faróis incidem diretamente nas lentes
da câmara.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● As lentes da câmara estão tapadas por neve, gelo, neve
derretida, lama ou sujidade.
● O veículo está a rebocar um atrelado.
● Quando o veículo sofreu um acidente.
● Houver alterações extremas da temperatura.
Câmara traseira A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no
Visor de informação.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objetos que estão

242Condução e funcionamentofora do campo de visão da câmara
e do alcance dos sensores do
Apoio ao Estacionamento,
por exemplo, sob o para-choques
ou por baixo do veículo, não são
mostrados.
Não engrenar a marcha-atrás nem estacionar o veículo utilizando
apenas a câmara traseira.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.
Ativação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Indicações
As linhas de orientação dinâmicas são linhas horizontais com intervalos
de 1 metro projetadas na imagem
para definir a distância em relação
aos objetos mostrados.
A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.

Condução e funcionamento243Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o aviso para verificar o espaço
circundante do veículo.
Desativação A câmara é desligada quando uma
determinada velocidade do veículo
em frente é excedida ou se a marcha-
-atrás não for engrenada durante
aproximadamente 10 segundos.Desativação das indicações e dos
símbolos de aviso
Mostrador de informação a cores de
7": a ativação ou desativação das
linhas de orientação visual e dos
símbolos de aviso pode ser alterada
através dos botões táctis na zona
inferior do mostrador.
Mostrador de informação a cores de
8": a ativação ou desativação das
linhas de orientação visual e dos
símbolos de aviso pode ser alterada
no menu Definições no Visor de
informação. Selecionar a definição
relevante em Ajustes, I Câmara
marcha atrás .
Visor de informação 3 129.
Personalização do veículo 3 136.
Limites do sistema A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou o feixe dos faróis incidem diretamente nas lentes
da câmara.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● As lentes da câmara estão tapadas por neve, gelo, neve
derretida, lama ou sujidade.
Limpar a lente, lavar com água e secar com um pano macio.
● O veículo está a rebocar um atrelado.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.

244Condução e funcionamentoAs mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
Aviso de passagem detrânsito à retaguarda
Além da câmara da vista traseira 3 241, o aviso de passagem de
trânsito à retaguarda alerta para a
passagem de trânsito à esquerda ou
à direita ao conduzir em marcha-
-atrás. Quando a passagem de
trânsito é reconhecida e a câmara da vista traseira está activada, surge um
triângulo de aviso com uma seta de
direcção K no Mostrador de
informação a cores, mostrando a
direcção do trânsito. Além disso, o
altifalante do lado respectivo emite
três avisos sonoros.
Os sensores de distância do radar
estão situados no pára-choques
traseiro.
9 Aviso
O aviso de passagem de trânsito
à retaguarda não substitui a visão do condutor. Refira-se que os
objectos fora do alcance dos
sensores, por exemplo por baixo
do pára-choques ou do veículo,
não são apresentados.
Os peões, as crianças ou animais
não são detectados.
Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Ativação
O aviso de passagem de trânsito à
retaguarda é activado
automaticamente em conjunto com a
câmara da da vista traseira quando a
marcha-atrás está engatada.
Zonas de detecção

Condução e funcionamento245Os sensores do sistema cobrem uma
zona de aproximadamente
20 metros a 90° para a esquerda ou
para direita atrás do veículo. O aviso
de passagem de trânsito à
retaguarda está ativo até 10 km/h e
emite alertas de trânsito cruzado a
deslocar-se entre 0 e 36 km/h.
Desativação O aviso de passagem de trânsito à
retaguarda é desactivado em
conjunto com a câmara da vista
traseira quando é excedida uma
determinada velocidade em frente ou
se a mudança da marcha-atrás não
for engatada durante
aproximadamente 10 segundos.
A ativação ou desativação do aviso
de passagem de trânsito à
retaguarda pode ser definida no
menu de personalização do veículo
no Visor de informação.
Personalização do veículo 3 136.
Visor de informação 3 129.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Limites do sistema
O sistema poderá não funcionar
correctamente quando:
● Os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa.
● Condução em chuva torrencial.
● O veículo sofreu um acidente ou se a área adjacente ao sensor dedeteção está danificada ou não
foi reparada corretamente.
● Houver alterações extremas da temperatura.
● O veículo está a rebocar um atrelado
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.

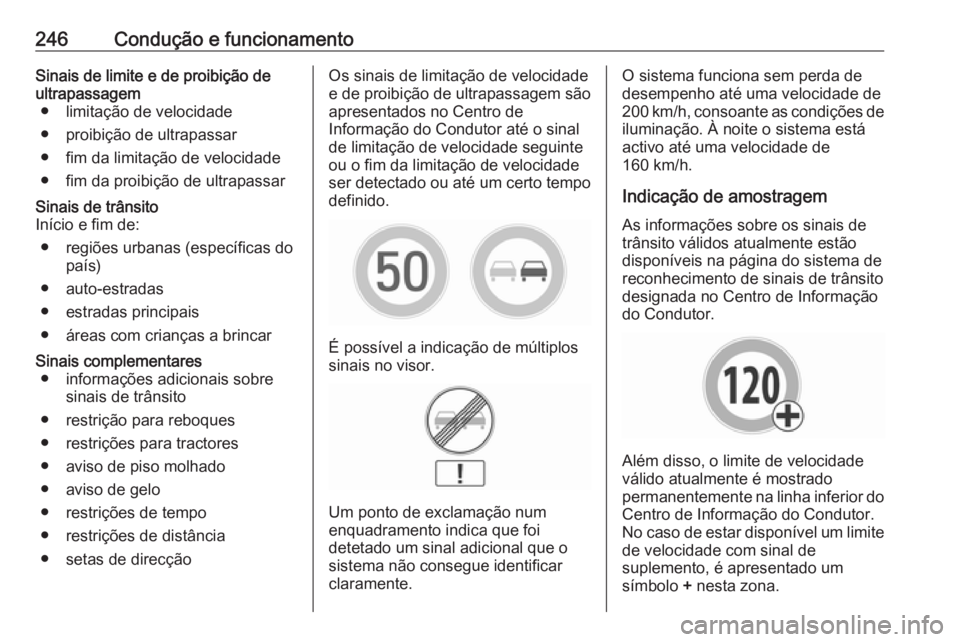

Recorrer a uma oficina.Apoio aos sinais de trânsito
Funcionalidade O sistema de reconhecimento desinais de trânsito deteta
determinados sinais de trânsito
através de uma câmara dianteira e
apresenta-os no Centro de
Informação do Condutor.
Se o veículo estiver equipado com
um sistema de navegação
incorporado, os sinais de trânsito
provenientes de dados do mapa
também poderão ser incluídos.
Sinais de trânsito, que serão
detectados, são:

246Condução e funcionamentoSinais de limite e de proibição de
ultrapassagem ● limitação de velocidade
● proibição de ultrapassar
● fim da limitação de velocidade
● fim da proibição de ultrapassarSinais de trânsito
Início e fim de:
● regiões urbanas (específicas do país)
● auto-estradas
● estradas principais
● áreas com crianças a brincarSinais complementares ● informações adicionais sobre sinais de trânsito
● restrição para reboques
● restrições para tractores
● aviso de piso molhado
● aviso de gelo
● restrições de tempo
● restrições de distância
● setas de direcçãoOs sinais de limitação de velocidade
e de proibição de ultrapassagem são
apresentados no Centro de
Informação do Condutor até o sinal
de limitação de velocidade seguinte
ou o fim da limitação de velocidade
ser detectado ou até um certo tempo
definido.
É possível a indicação de múltiplos
sinais no visor.
Um ponto de exclamação num
enquadramento indica que foi
detetado um sinal adicional que o
sistema não consegue identificar
claramente.
O sistema funciona sem perda de
desempenho até uma velocidade de
200 km/h, consoante as condições de iluminação. À noite o sistema está
activo até uma velocidade de
160 km/h.
Indicação de amostragem
As informações sobre os sinais de
trânsito válidos atualmente estão
disponíveis na página do sistema de
reconhecimento de sinais de trânsito
designada no Centro de Informação
do Condutor.
Além disso, o limite de velocidade
válido atualmente é mostrado
permanentemente na linha inferior do Centro de Informação do Condutor.
No caso de estar disponível um limite
de velocidade com sinal de
suplemento, é apresentado um
símbolo + nesta zona.
