2018.5 OPEL GRANDLAND X Sürücü El Kitabı (in Turkish)

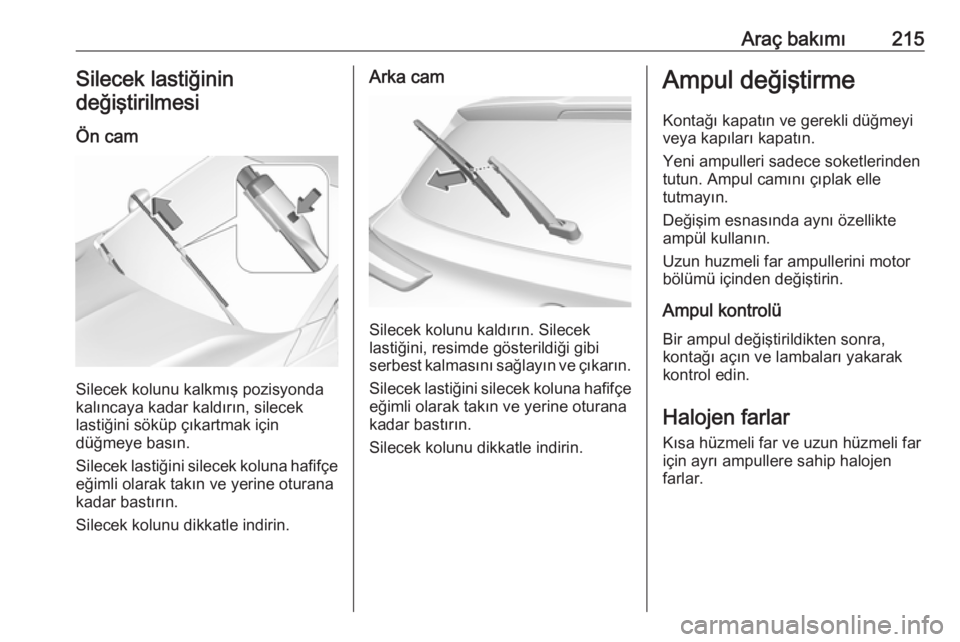

Araç bakımı215Silecek lastiğinin
değiştirilmesi
Ön cam
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini silecek koluna hafifçe eğimli olarak takın ve yerine oturana
kadar bastırın.
Silecek kolunu dikkatle indirin.
Arka cam
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini silecek koluna hafifçe
eğimli olarak takın ve yerine oturana
kadar bastırın.
Silecek kolunu dikkatle indirin.
Ampul değiştirme
Kontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar
Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.

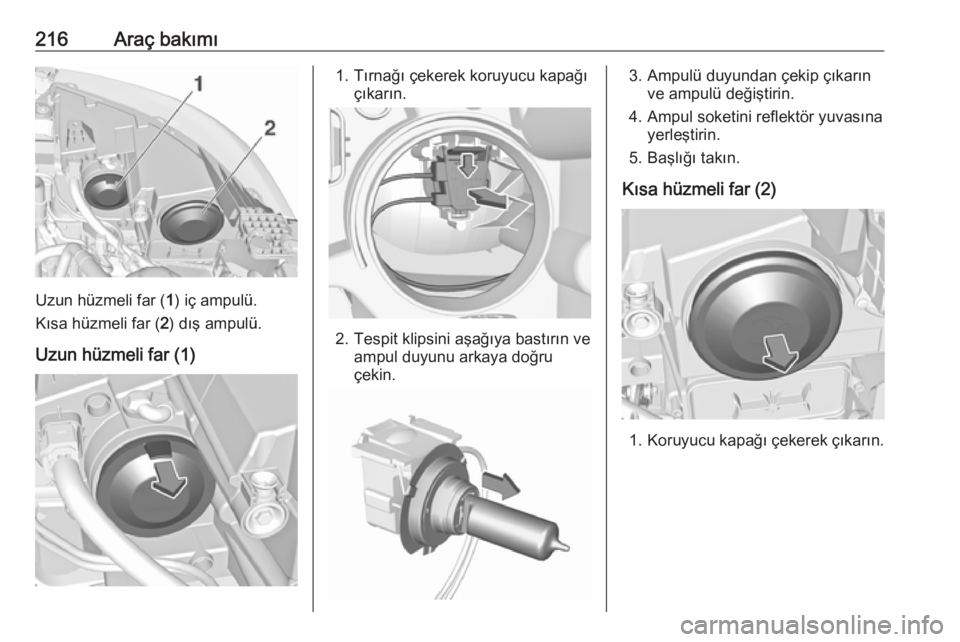

216Araç bakımı
Uzun hüzmeli far (1) iç ampulü.
Kısa hüzmeli far ( 2) dış ampulü.
Uzun hüzmeli far (1)
1. Tırnağı çekerek koruyucu kapağı çıkarın.
2. Tespit klipsini aşağıya bastırın veampul duyunu arkaya doğru
çekin.
3. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
4. Ampul soketini reflektör yuvasına yerleştirin.
5. Başlığı takın.
Kısa hüzmeli far (2)
1. Koruyucu kapağı çekerek çıkarın.

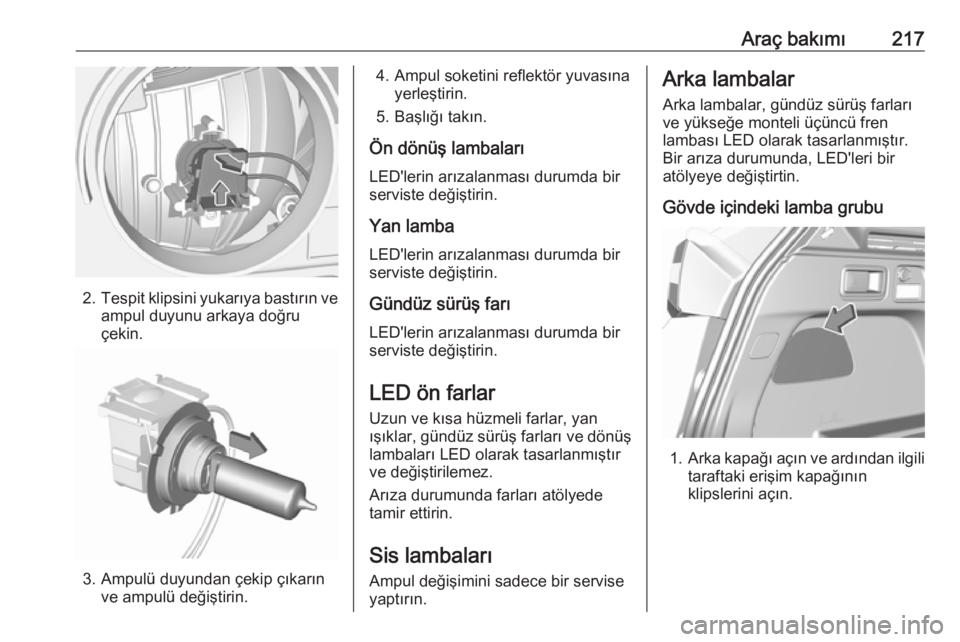

Araç bakımı217
2.Tespit klipsini yukarıya bastırın ve
ampul duyunu arkaya doğru
çekin.
3. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
4. Ampul soketini reflektör yuvasına yerleştirin.
5. Başlığı takın.
Ön dönüş lambaları
LED'lerin arızalanması durumda bir
serviste değiştirin.
Yan lamba LED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
lambaları LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Sis lambaları
Ampul değişimini sadece bir servise
yaptırın.Arka lambalar
Arka lambalar, gündüz sürüş farları
ve yükseğe monteli üçüncü fren
lambası LED olarak tasarlanmıştır. Bir arıza durumunda, LED'leri bir
atölyeye değiştirtin.
Gövde içindeki lamba grubu
1. Arka kapağı açın ve ardından ilgili
taraftaki erişim kapağının
klipslerini açın.

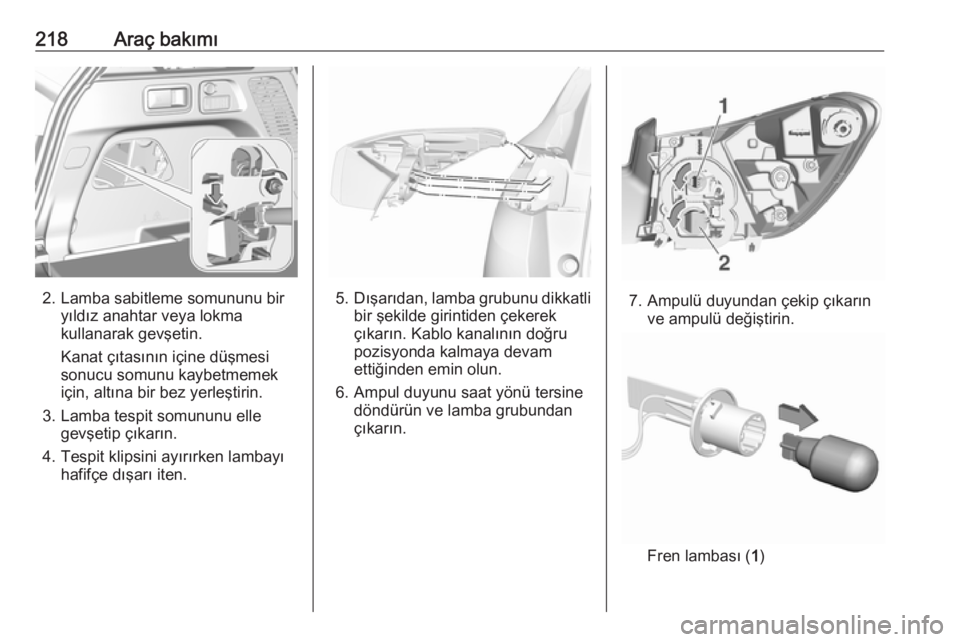

218Araç bakımı
2. Lamba sabitleme somununu biryıldız anahtar veya lokma
kullanarak gevşetin.
Kanat çıtasının içine düşmesi
sonucu somunu kaybetmemek
için, altına bir bez yerleştirin.
3. Lamba tespit somununu elle gevşetip çıkarın.
4. Tespit klipsini ayırırken lambayı hafifçe dışarı iten.5. Dışarıdan, lamba grubunu dikkatli
bir şekilde girintiden çekerekçıkarın. Kablo kanalının doğru
pozisyonda kalmaya devam
ettiğinden emin olun.
6. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.7. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Fren lambası ( 1)

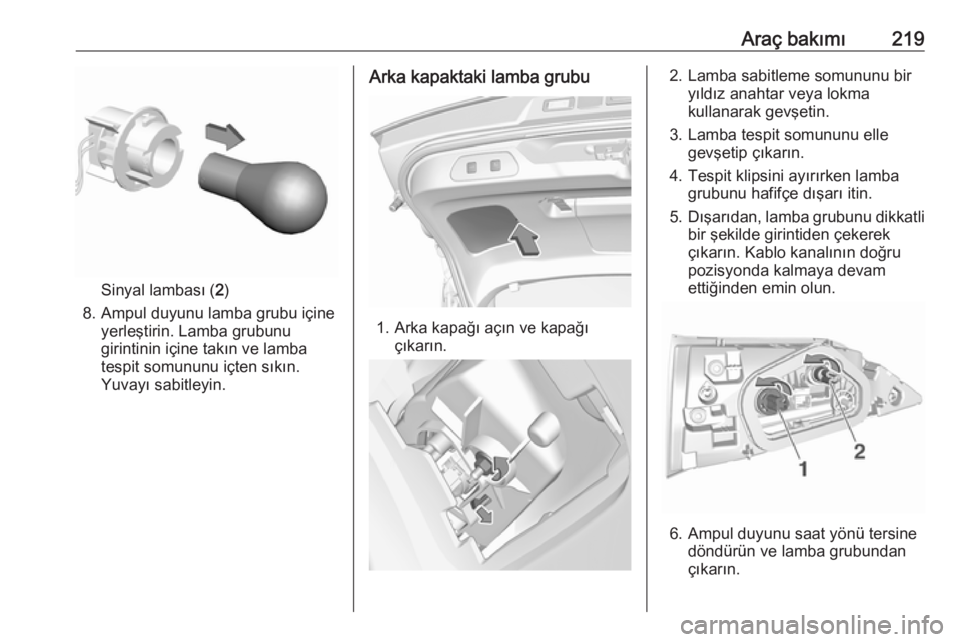

Araç bakımı219
Sinyal lambası (2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve kapağı çıkarın.
2. Lamba sabitleme somununu bir yıldız anahtar veya lokma
kullanarak gevşetin.
3. Lamba tespit somununu elle gevşetip çıkarın.
4. Tespit klipsini ayırırken lamba grubunu hafifçe dışarı itin.
5. Dışarıdan, lamba grubunu dikkatli
bir şekilde girintiden çekerek
çıkarın. Kablo kanalının doğru
pozisyonda kalmaya devam
ettiğinden emin olun.
6. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.

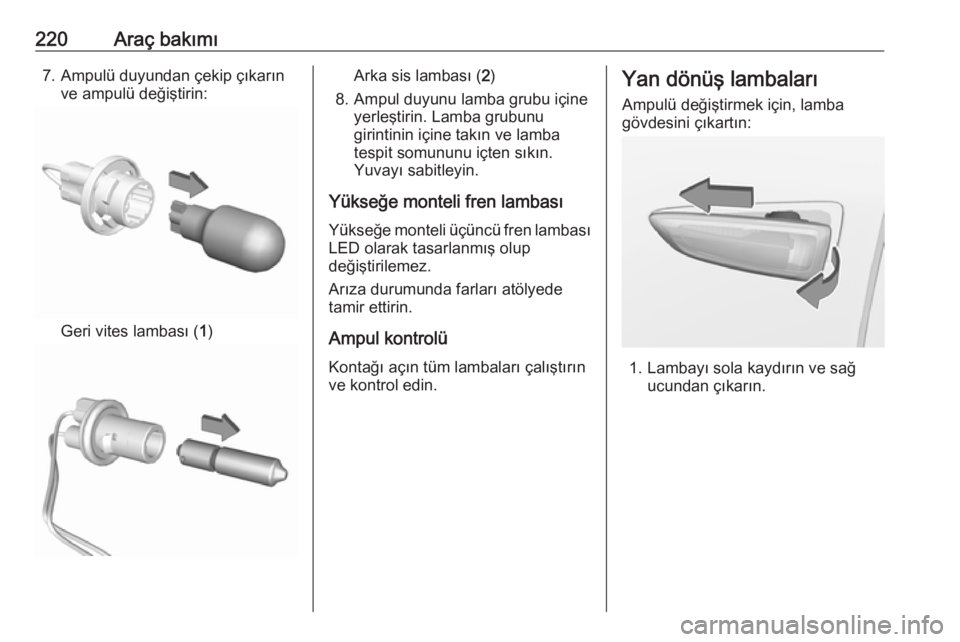

220Araç bakımı7. Ampulü duyundan çekip çıkarınve ampulü değiştirin:
Geri vites lambası ( 1)
Arka sis lambası ( 2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.
Yükseğe monteli fren lambası
Yükseğe monteli üçüncü fren lambası LED olarak tasarlanmış olup
değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

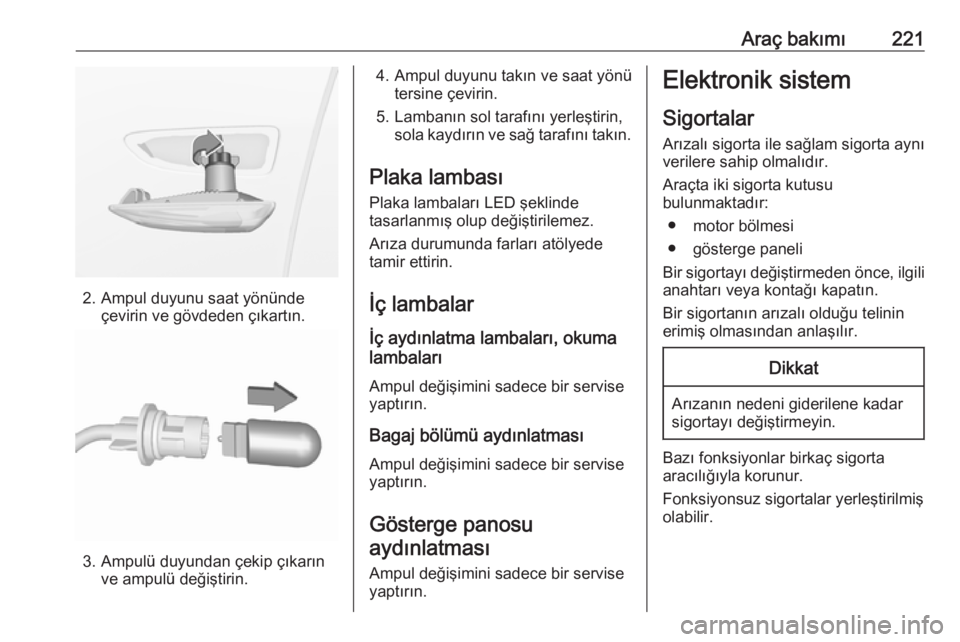

Araç bakımı221
2. Ampul duyunu saat yönündeçevirin ve gövdeden çıkartın.
3. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
4. Ampul duyunu takın ve saat yönütersine çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambaları LED şeklinde
tasarlanmış olup değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Ampul değişimini sadece bir serviseyaptırın.
Bagaj bölümü aydınlatması Ampul değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Ampul değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

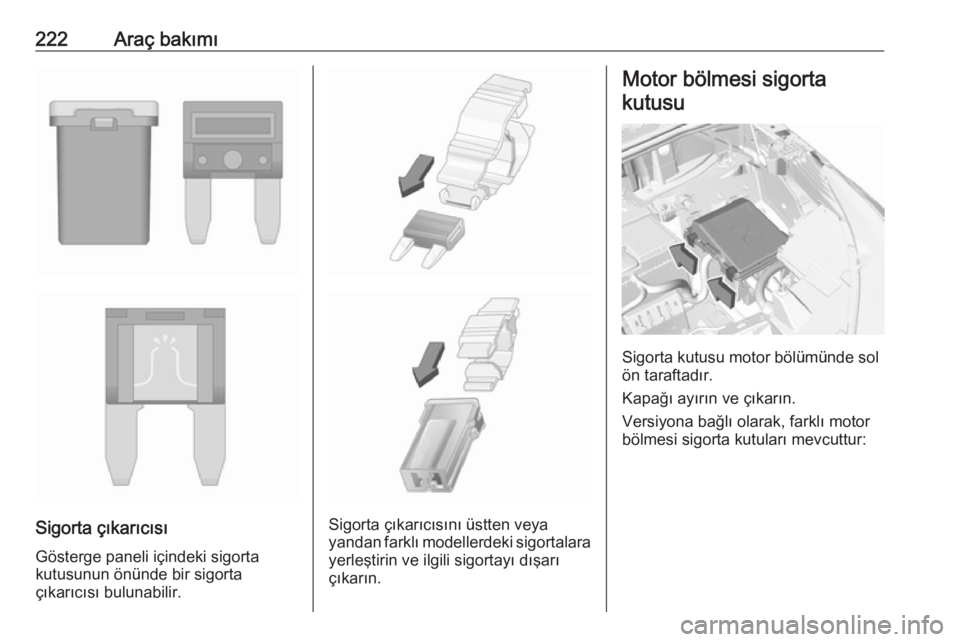

222Araç bakımı
Sigorta çıkarıcısıGösterge paneli içindeki sigorta
kutusunun önünde bir sigorta
çıkarıcısı bulunabilir.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
Versiyona bağlı olarak, farklı motor bölmesi sigorta kutuları mevcuttur:
