2018.5 OPEL GRANDLAND X Priručnik za vlasnika (in Croatian)

Njega vozila215

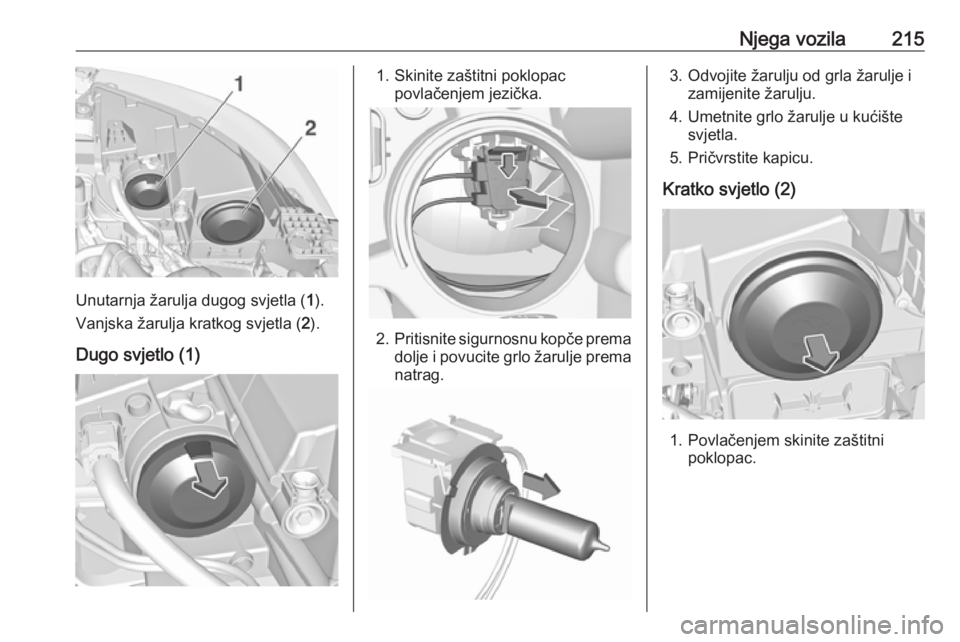

Unutarnja žarulja dugog svjetla (1).
Vanjska žarulja kratkog svjetla ( 2).
Dugo svjetlo (1)
1. Skinite zaštitni poklopac povlačenjem jezička.
2.Pritisnite sigurnosnu kopče prema
dolje i povucite grlo žarulje prema
natrag.
3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4. Umetnite grlo žarulje u kućište svjetla.
5. Pričvrstite kapicu.
Kratko svjetlo (2)
1. Povlačenjem skinite zaštitni poklopac.

216Njega vozila

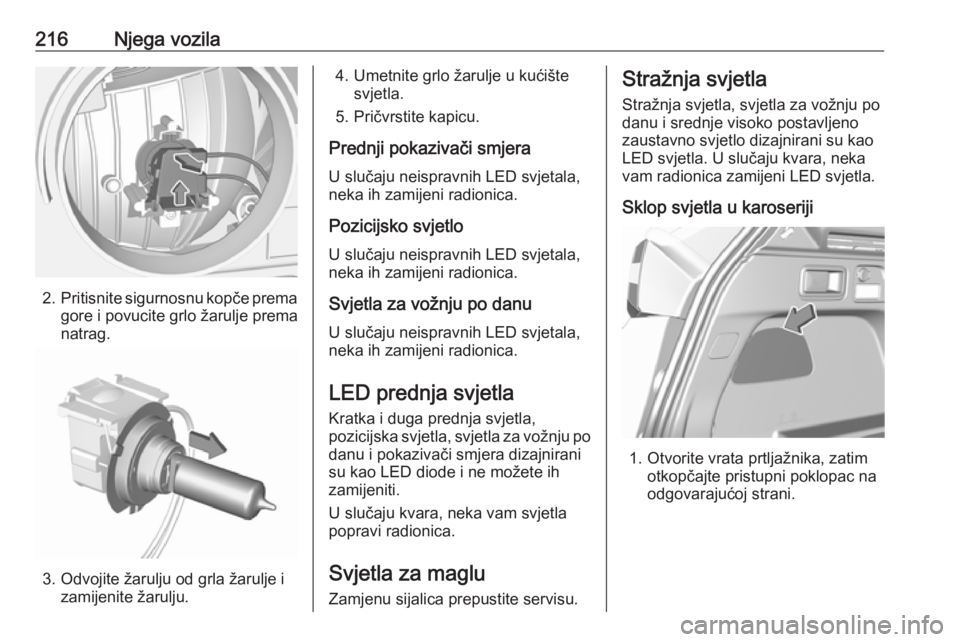

2.Pritisnite sigurnosnu kopče prema
gore i povucite grlo žarulje prema
natrag.
3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4. Umetnite grlo žarulje u kućištesvjetla.
5. Pričvrstite kapicu.
Prednji pokazivači smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Pozicijsko svjetlo
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po
danu i pokazivači smjera dizajnirani
su kao LED diode i ne možete ih
zamijeniti.
U slučaju kvara, neka vam svjetla
popravi radionica.
Svjetla za maglu
Zamjenu sijalica prepustite servisu.Stražnja svjetla
Stražnja svjetla, svjetla za vožnju po
danu i srednje visoko postavljeno
zaustavno svjetlo dizajnirani su kao
LED svjetla. U slučaju kvara, neka
vam radionica zamijeni LED svjetla.
Sklop svjetla u karoseriji
1. Otvorite vrata prtljažnika, zatim otkopčajte pristupni poklopac na
odgovarajućoj strani.

Njega vozila217

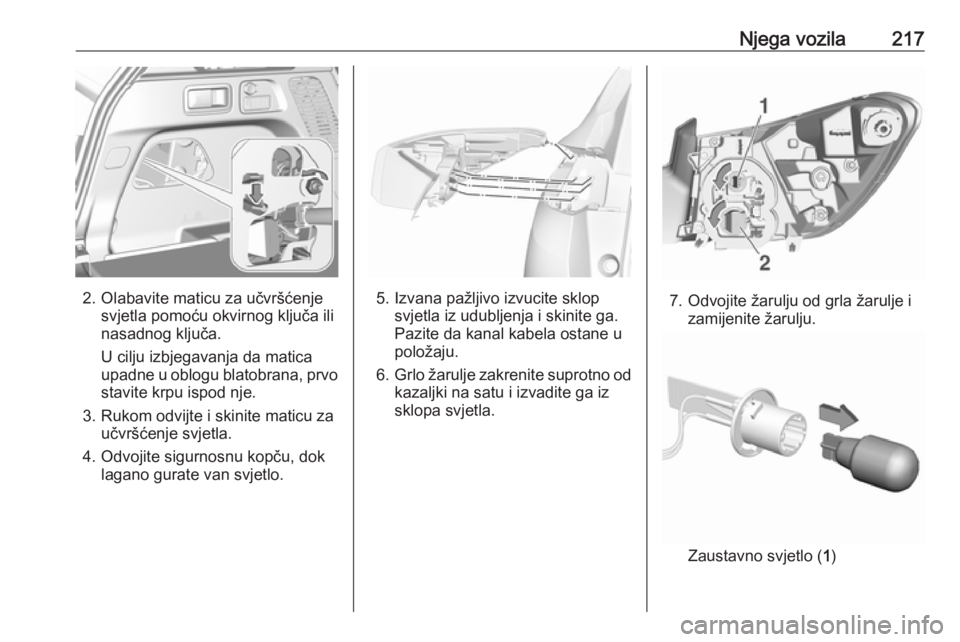

2. Olabavite maticu za učvršćenjesvjetla pomoću okvirnog ključa ili
nasadnog ključa.
U cilju izbjegavanja da matica
upadne u oblogu blatobrana, prvo
stavite krpu ispod nje.
3. Rukom odvijte i skinite maticu za učvršćenje svjetla.
4. Odvojite sigurnosnu kopču, dok lagano gurate van svjetlo.5. Izvana pažljivo izvucite sklopsvjetla iz udubljenja i skinite ga.
Pazite da kanal kabela ostane u
položaju.
6. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.7. Odvojite žarulju od grla žarulje i zamijenite žarulju.
Zaustavno svjetlo ( 1)

218Njega vozila

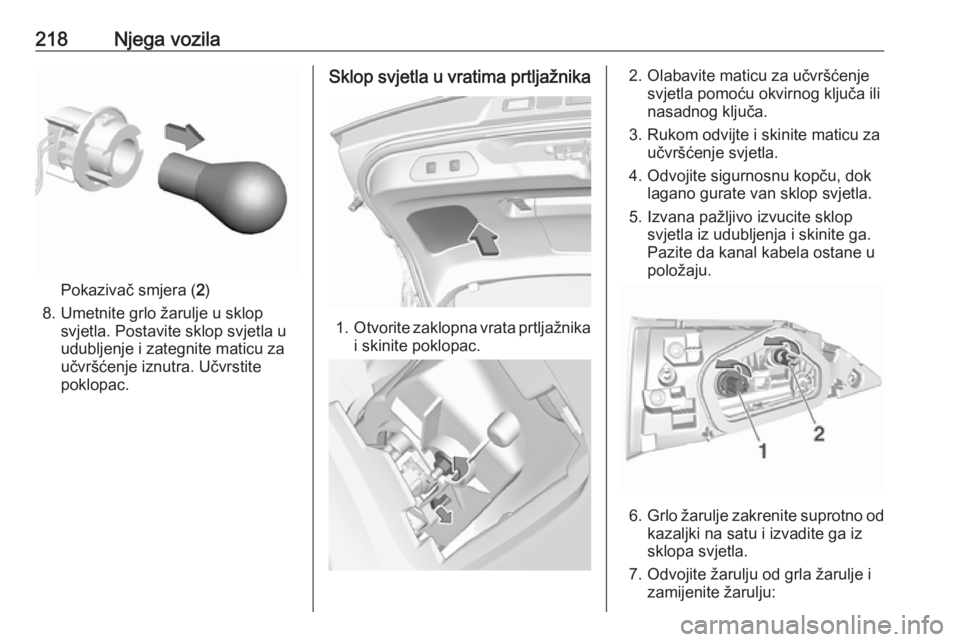

Pokazivač smjera (2)
8. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla u
udubljenje i zategnite maticu za
učvršćenje iznutra. Učvrstite
poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.
2. Olabavite maticu za učvršćenje svjetla pomoću okvirnog ključa ili
nasadnog ključa.
3. Rukom odvijte i skinite maticu za učvršćenje svjetla.
4. Odvojite sigurnosnu kopču, dok lagano gurate van sklop svjetla.
5. Izvana pažljivo izvucite sklop svjetla iz udubljenja i skinite ga.
Pazite da kanal kabela ostane u
položaju.
6. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
7. Odvojite žarulju od grla žarulje i zamijenite žarulju:

Njega vozila219

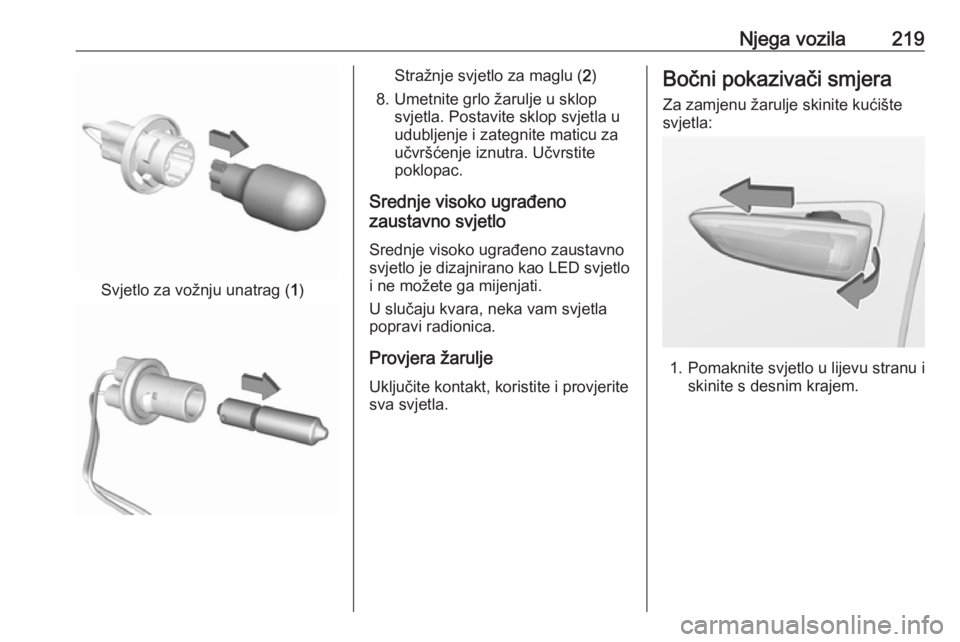

Svjetlo za vožnju unatrag (1)
Stražnje svjetlo za maglu ( 2)
8. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla u
udubljenje i zategnite maticu za
učvršćenje iznutra. Učvrstite
poklopac.
Srednje visoko ugrađeno
zaustavno svjetlo
Srednje visoko ugrađeno zaustavno
svjetlo je dizajnirano kao LED svjetlo
i ne možete ga mijenjati.
U slučaju kvara, neka vam svjetla popravi radionica.
Provjera žarulje Uključite kontakt, koristite i provjerite
sva svjetla.Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

220Njega vozila

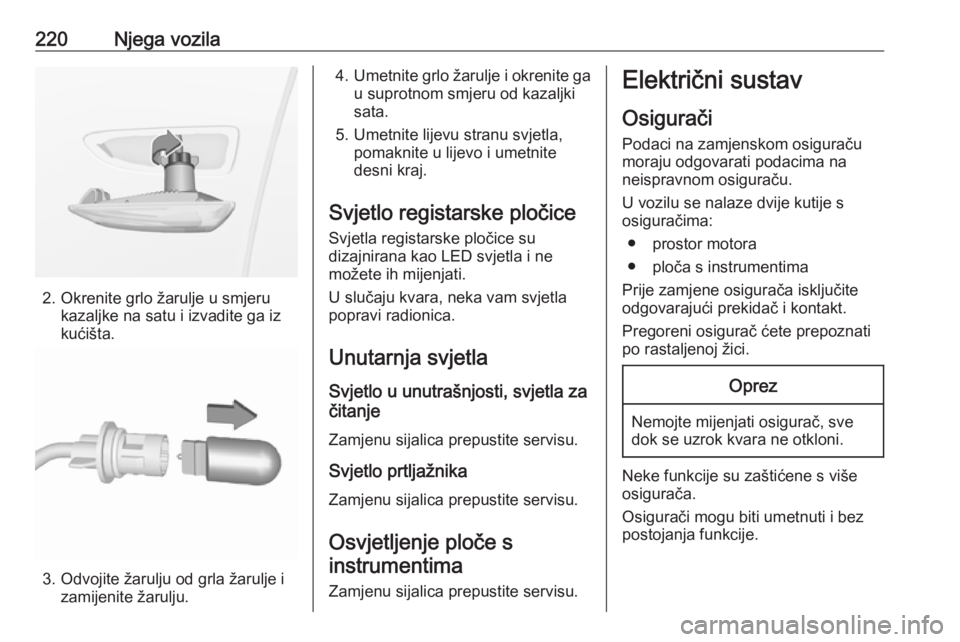

2. Okrenite grlo žarulje u smjerukazaljke na satu i izvadite ga iz
kućišta.
3. Odvojite žarulju od grla žarulje i zamijenite žarulju.
4.Umetnite grlo žarulje i okrenite ga
u suprotnom smjeru od kazaljki
sata.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetla registarske pločice su
dizajnirana kao LED svjetla i ne
možete ih mijenjati.
U slučaju kvara, neka vam svjetla popravi radionica.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

Njega vozila221

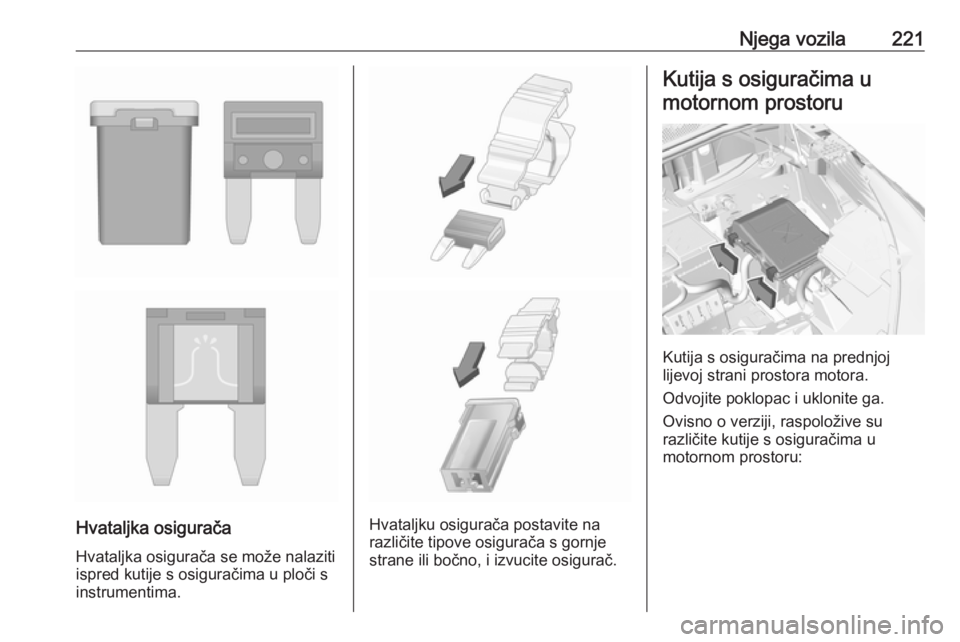

Hvataljka osiguračaHvataljka osigurača se može nalaziti
ispred kutije s osiguračima u ploči s
instrumentima.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
Ovisno o verziji, raspoložive su
različite kutije s osiguračima u
motornom prostoru:

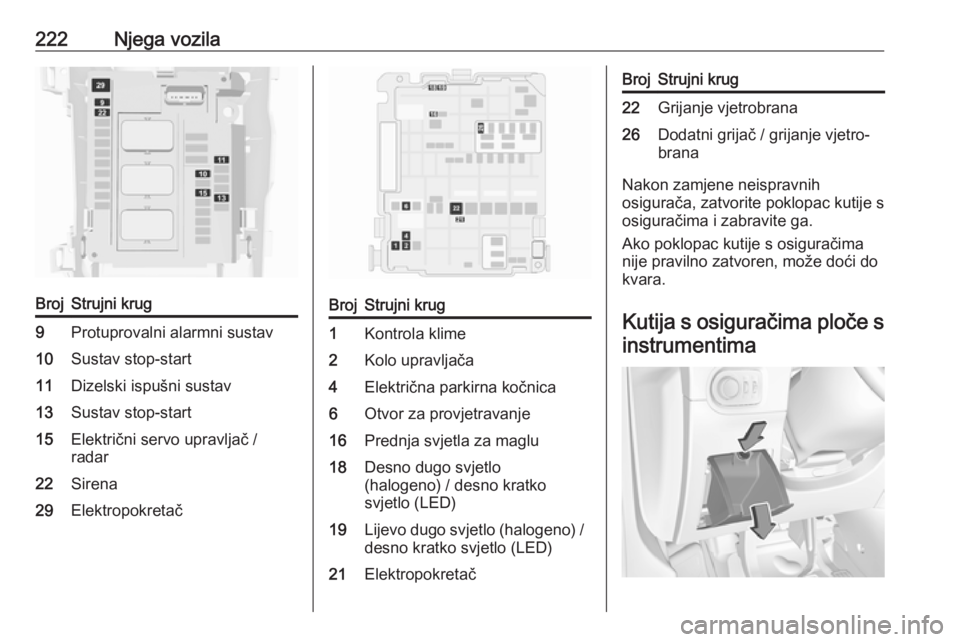

222Njega vozilaBrojStrujni krug9Protuprovalni alarmni sustav10Sustav stop-start11Dizelski ispušni sustav13Sustav stop-start15Električni servo upravljač /
radar22Sirena29ElektropokretačBrojStrujni krug1Kontrola klime2Kolo upravljača4Električna parkirna kočnica6Otvor za provjetravanje16Prednja svjetla za maglu18Desno dugo svjetlo
(halogeno) / desno kratko
svjetlo (LED)19Lijevo dugo svjetlo (halogeno) / desno kratko svjetlo (LED)21ElektropokretačBrojStrujni krug22Grijanje vjetrobrana26Dodatni grijač / grijanje vjetro‐
brana
Nakon zamjene neispravnih
osigurača, zatvorite poklopac kutije s
osiguračima i zabravite ga.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
