Instrumenti i kontrole95Ako ste servis obavili sami, postupite
na sljedeći način:
● isključite kontakt
● pritisnite i držite gumb F ili
CHECK
● uključite kontakt, pokazatelj udaljenosti započinje
odbrojavanje
● kada zaslon pokaže =0, otpustite
tipku
F nestaje
Dobivanje servisnih informacija Ako želite dobiti status servisnih
informacija u bilo koje vrijeme,
pritisnite tipku F ili CHECK . Servisne
informacije se prikazuju nekoliko
sekundi.
Servisne informacije 3 246.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampicamože varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 89.
Pokazivači smjera O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi
Uključeni su pokazivači smjera ili svi pokazivači smjera (svjetla za
opasnost).
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog osigurača, kvar sijalice pokazivačasmjera na prikolici.
Zamjena sijalice 3 214.
Pokazivači smjera 3 122.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
svim sjedalima
X svijetli ili bljeska crveno, za svaki
sigurnosni pojas, u sklopu
instrumenata, zajedno s
pokazateljem u krovnoj konzoli.

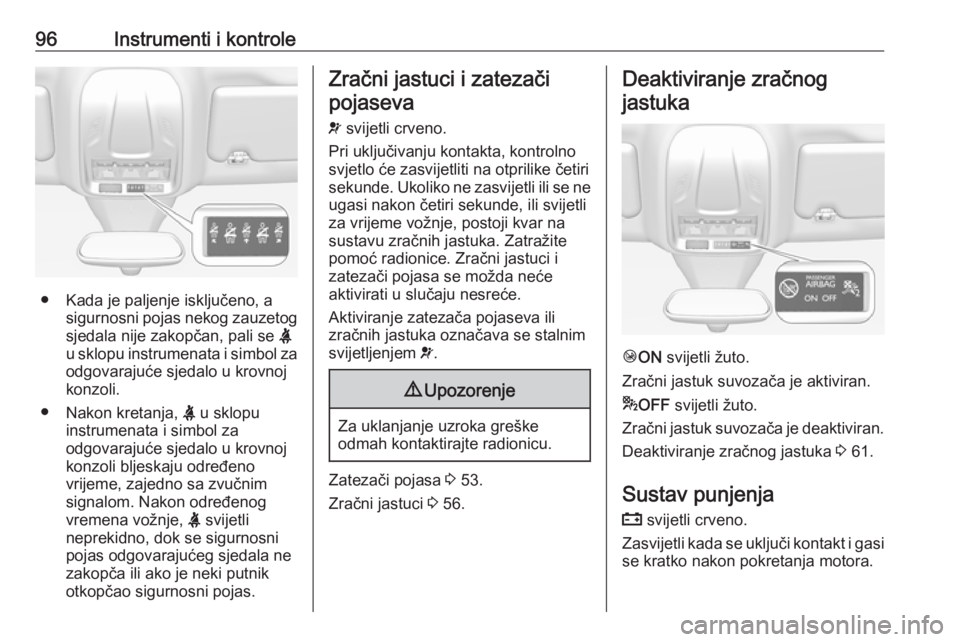

96Instrumenti i kontrole
● Kada je paljenje isključeno, asigurnosni pojas nekog zauzetog
sjedala nije zakopčan, pali se X
u sklopu instrumenata i simbol za odgovarajuće sjedalo u krovnoj
konzoli.
● Nakon kretanja, X u sklopu
instrumenata i simbol za
odgovarajuće sjedalo u krovnoj
konzoli bljeskaju određeno
vrijeme, zajedno sa zvučnim
signalom. Nakon određenog
vremena vožnje, X svijetli
neprekidno, dok se sigurnosni
pojas odgovarajućeg sjedala ne
zakopča ili ako je neki putnik otkopčao sigurnosni pojas.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike četiri
sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon četiri sekunde, ili svijetli
za vrijeme vožnje, postoji kvar na
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 53.
Zračni jastuci 3 56.
Deaktiviranje zračnog
jastuka
Ó ON svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* OFF svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 61.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.

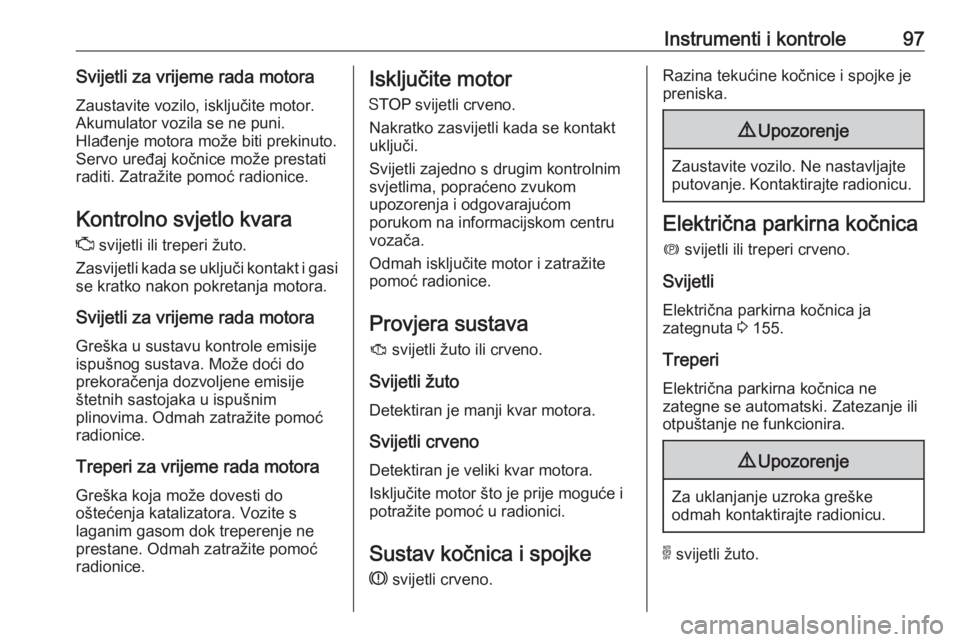

Instrumenti i kontrole97Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.Isključite motor
Y svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli zajedno s drugim kontrolnim
svjetlima, popraćeno zvukom
upozorenja i odgovarajućom
porukom na informacijskom centru
vozača.
Odmah isključite motor i zatražite
pomoć radionice.
Provjera sustava J svijetli žuto ili crveno.
Svijetli žuto
Detektiran je manji kvar motora.
Svijetli crveno
Detektiran je veliki kvar motora.
Isključite motor što je prije moguće i potražite pomoć u radionici.
Sustav kočnica i spojkeR svijetli crveno.Razina tekućine kočnice i spojke je
preniska.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja zategnuta 3 155.
Treperi
Električna parkirna kočnica ne
zategne se automatski. Zatezanje ili
otpuštanje ne funkcionira.
9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
o svijetli žuto.

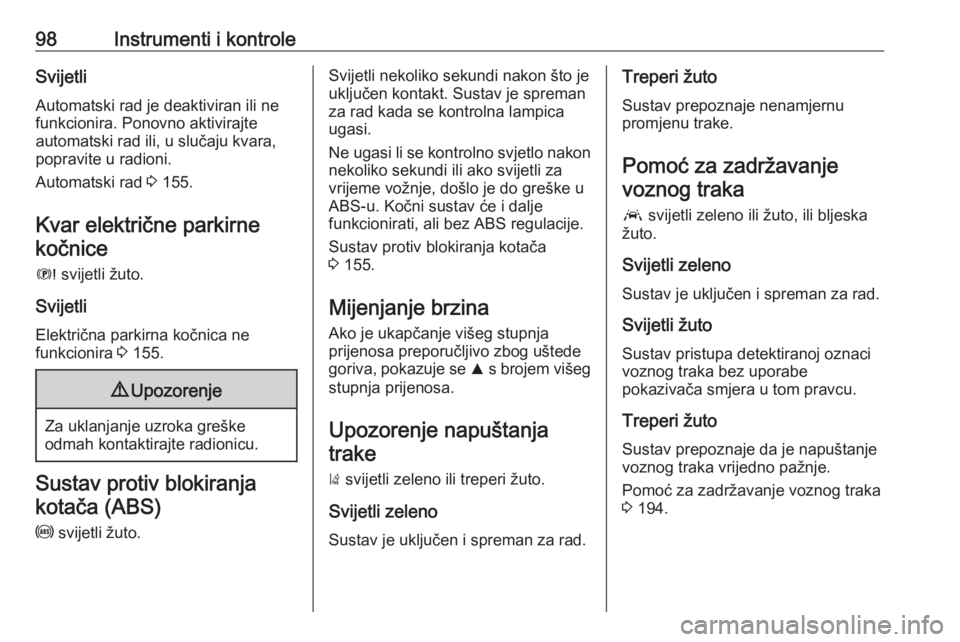

98Instrumenti i kontroleSvijetli
Automatski rad je deaktiviran ili ne funkcionira. Ponovno aktivirajte
automatski rad ili, u slučaju kvara,
popravite u radioni.
Automatski rad 3 155.
Kvar električne parkirne kočnice
E svijetli žuto.
Svijetli
Električna parkirna kočnica ne
funkcionira 3 155.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 155.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se R s brojem višeg
stupnja prijenosa.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Pomoć za zadržavanje voznog traka
a svijetli zeleno ili žuto, ili bljeska
žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Svijetli žuto
Sustav pristupa detektiranoj oznaci voznog traka bez uporabe
pokazivača smjera u tom pravcu.
Treperi žuto
Sustav prepoznaje da je napuštanje
voznog traka vrijedno pažnje.
Pomoć za zadržavanje voznog traka
3 194.

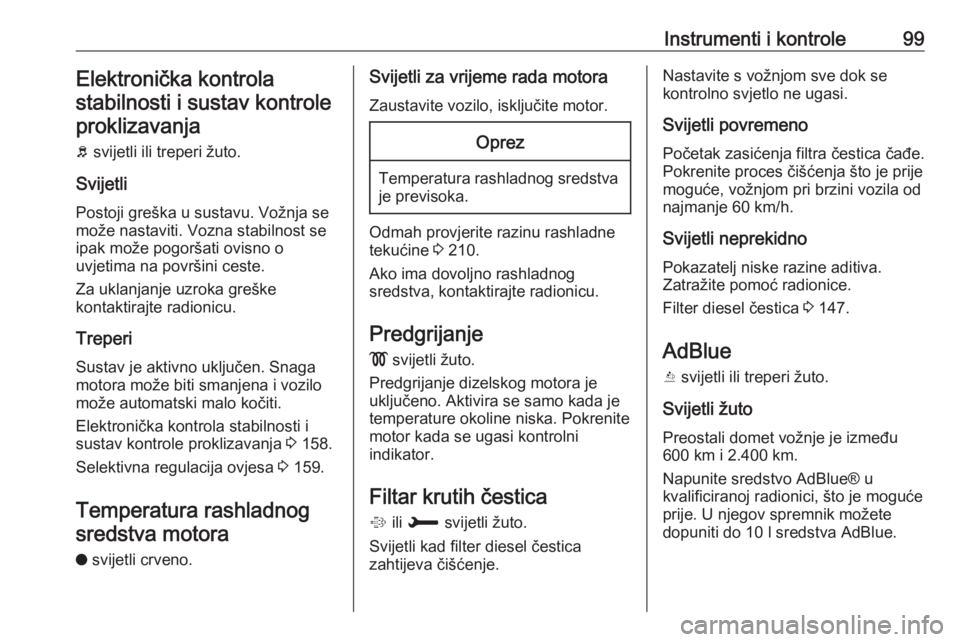

Instrumenti i kontrole99Elektronička kontrola
stabilnosti i sustav kontrole proklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Elektronička kontrola stabilnosti i
sustav kontrole proklizavanja 3 158.
Selektivna regulacija ovjesa 3 159.
Temperatura rashladnog sredstva motora
o svijetli crveno.Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Odmah provjerite razinu rashladne
tekućine 3 210.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Predgrijanje dizelskog motora je uključeno. Aktivira se samo kada je
temperature okoline niska. Pokrenite
motor kada se ugasi kontrolni
indikator.
Filtar krutih čestica % ili H svijetli žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite s vožnjom sve dok se
kontrolno svjetlo ne ugasi.
Svijetli povremeno Početak zasićenja filtra čestica čađe.
Pokrenite proces čišćenja što je prije
moguće, vožnjom pri brzini vozila od
najmanje 60 km/h.
Svijetli neprekidno
Pokazatelj niske razine aditiva.
Zatražite pomoć radionice.
Filter diesel čestica 3 147.
AdBlue
Y svijetli ili treperi žuto.
Svijetli žuto Preostali domet vožnje je između600 km i 2.400 km.
Napunite sredstvo AdBlue® u
kvalificiranoj radionici, što je moguće
prije. U njegov spremnik možete
dopuniti do 10 l sredstva AdBlue.

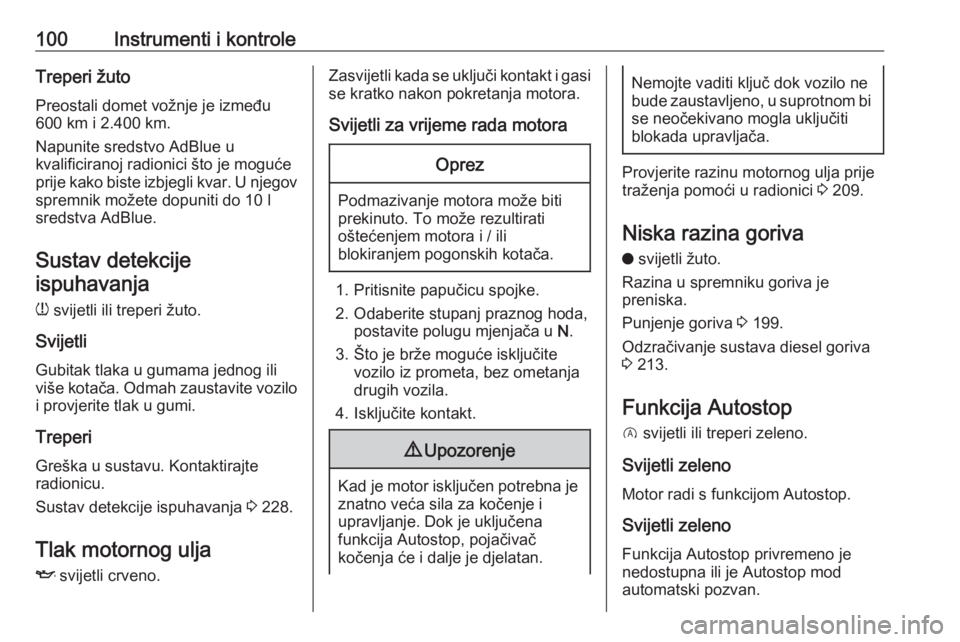

100Instrumenti i kontroleTreperi žuto
Preostali domet vožnje je između
600 km i 2.400 km.
Napunite sredstvo AdBlue u
kvalificiranoj radionici što je moguće
prije kako biste izbjegli kvar. U njegov spremnik možete dopuniti do 10 l
sredstva AdBlue.
Sustav detekcije ispuhavanja
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumama jednog ili
više kotača. Odmah zaustavite vozilo
i provjerite tlak u gumi.
Treperi
Greška u sustavu. Kontaktirajte
radionicu.
Sustav detekcije ispuhavanja 3 228.
Tlak motornog ulja
I svijetli crveno.Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. To može rezultirati
oštećenjem motora i / ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu motornog ulja prije
traženja pomoći u radionici 3 209.
Niska razina goriva o svijetli žuto.
Razina u spremniku goriva je
preniska.
Punjenje goriva 3 199.
Odzračivanje sustava diesel goriva
3 213.
Funkcija Autostop
D svijetli ili treperi zeleno.
Svijetli zeleno Motor radi s funkcijom Autostop.
Svijetli zeleno Funkcija Autostop privremeno je
nedostupna ili je Autostop mod
automatski pozvan.

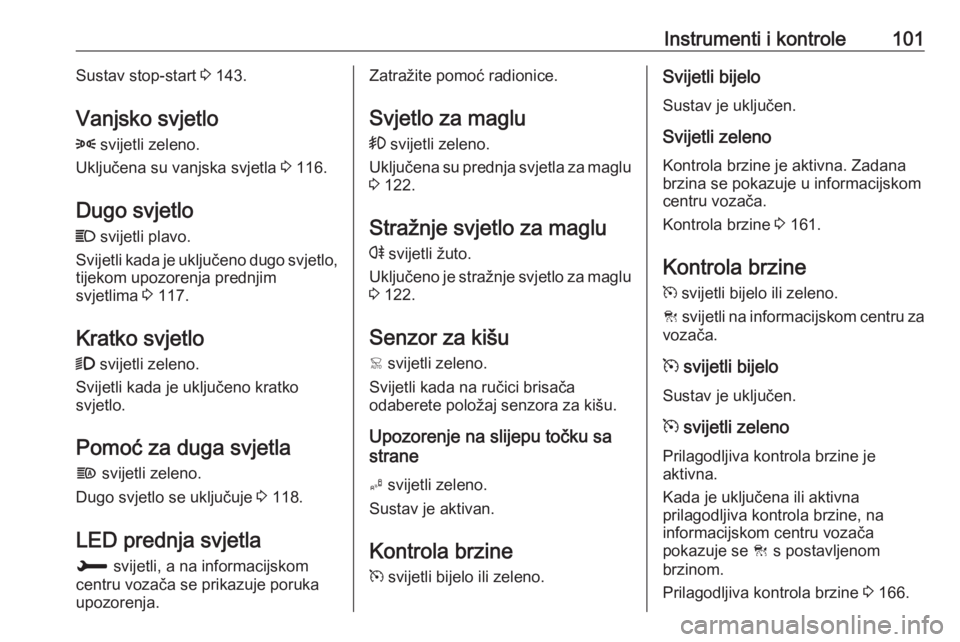

Instrumenti i kontrole101Sustav stop-start 3 143.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 116.
Dugo svjetlo C svijetli plavo.
Svijetli kada je uključeno dugo svjetlo,
tijekom upozorenja prednjim
svjetlima 3 117.
Kratko svjetlo 9 svijetli zeleno.
Svijetli kada je uključeno kratko
svjetlo.
Pomoć za duga svjetla f svijetli zeleno.
Dugo svjetlo se uključuje 3 118.
LED prednja svjetla
H svijetli, a na informacijskom
centru vozača se prikazuje poruka
upozorenja.Zatražite pomoć radionice.
Svjetlo za maglu > svijetli zeleno.
Uključena su prednja svjetla za maglu 3 122.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 122.
Senzor za kišu
< svijetli zeleno.
Svijetli kada na ručici brisača
odaberete položaj senzora za kišu.
Upozorenje na slijepu točku sa
strane
B svijetli zeleno.
Sustav je aktivan.
Kontrola brzine
m svijetli bijelo ili zeleno.Svijetli bijelo
Sustav je uključen.
Svijetli zeleno Kontrola brzine je aktivna. Zadana
brzina se pokazuje u informacijskom centru vozača.
Kontrola brzine 3 161.
Kontrola brzine
m svijetli bijelo ili zeleno.
C svijetli na informacijskom centru za
vozača.
m svijetli bijelo
Sustav je uključen.
m svijetli zeleno
Prilagodljiva kontrola brzine je
aktivna.
Kada je uključena ili aktivna
prilagodljiva kontrola brzine, na
informacijskom centru vozača
pokazuje se C s postavljenom
brzinom.
Prilagodljiva kontrola brzine 3 166.

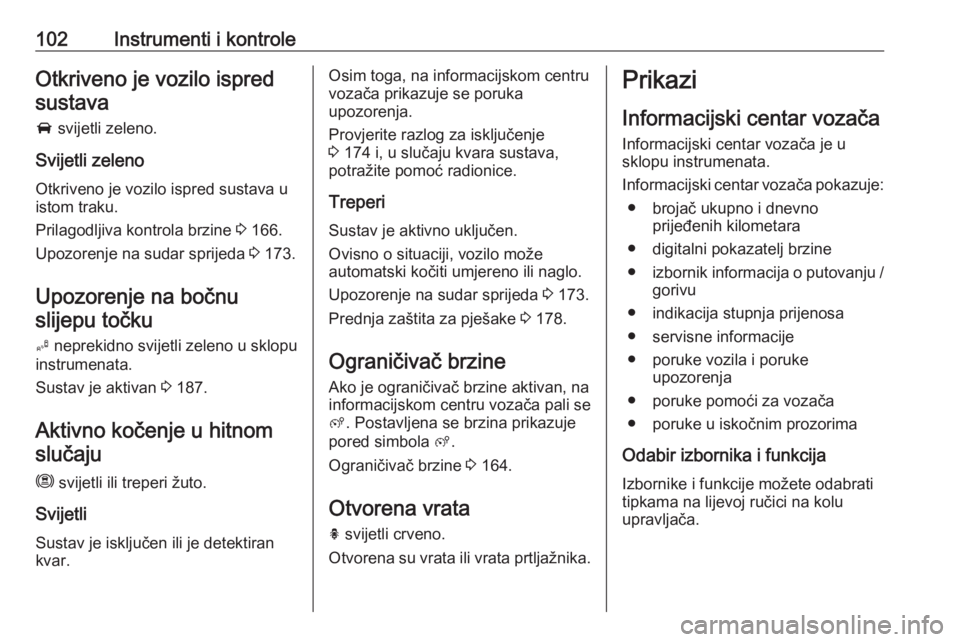

102Instrumenti i kontroleOtkriveno je vozilo ispredsustava
A svijetli zeleno.
Svijetli zeleno
Otkriveno je vozilo ispred sustava u istom traku.
Prilagodljiva kontrola brzine 3 166.
Upozorenje na sudar sprijeda 3 173.
Upozorenje na bočnu
slijepu točku
B neprekidno svijetli zeleno u sklopu
instrumenata.
Sustav je aktivan 3 187.
Aktivno kočenje u hitnom slučaju
m svijetli ili treperi žuto.
Svijetli
Sustav je isključen ili je detektiran kvar.Osim toga, na informacijskom centru
vozača prikazuje se poruka
upozorenja.
Provjerite razlog za isključenje
3 174 i, u slučaju kvara sustava,
potražite pomoć radionice.
Treperi
Sustav je aktivno uključen.
Ovisno o situaciji, vozilo može
automatski kočiti umjereno ili naglo.
Upozorenje na sudar sprijeda 3 173.
Prednja zaštita za pješake 3 178.
Ograničivač brzine
Ako je ograničivač brzine aktivan, na informacijskom centru vozača pali seß . Postavljena se brzina prikazuje
pored simbola ß.
Ograničivač brzine 3 164.
Otvorena vrata
h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Prikazi
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Informacijski centar vozača pokazuje: ● brojač ukupno i dnevno prijeđenih kilometara
● digitalni pokazatelj brzine
● izbornik informacija o putovanju /
gorivu
● indikacija stupnja prijenosa
● servisne informacije
● poruke vozila i poruke upozorenja
● poruke pomoći za vozača
● poruke u iskočnim prozorima
Odabir izbornika i funkcija
Izbornike i funkcije možete odabrati tipkama na lijevoj ručici na kolu
upravljača.
