2018.5 OPEL GRANDLAND X Omaniku käsiraamat (in Estonian)

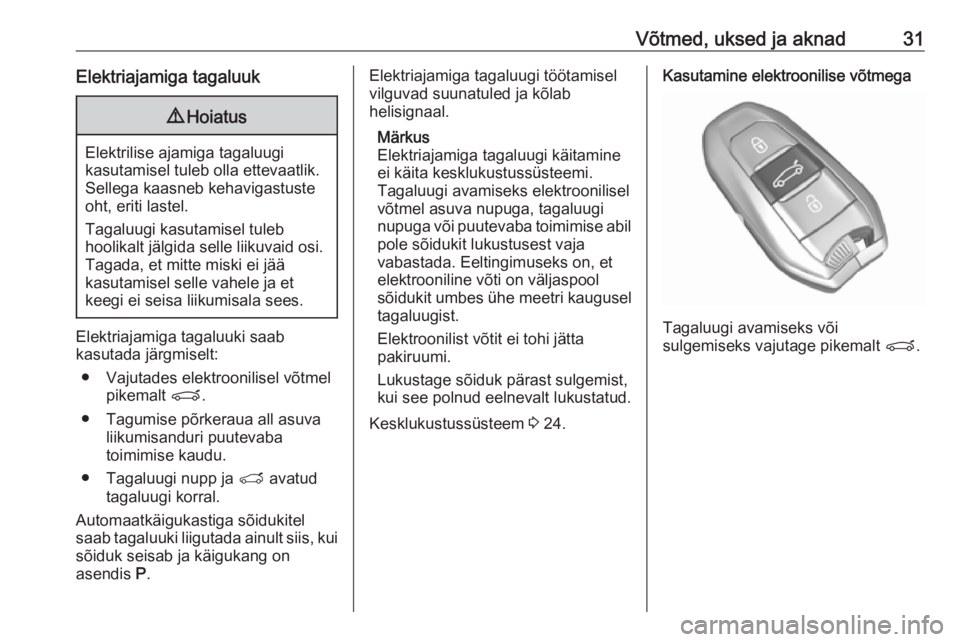

Võtmed, uksed ja aknad31Elektriajamiga tagaluuk9Hoiatus
Elektrilise ajamiga tagaluugi
kasutamisel tuleb olla ettevaatlik.
Sellega kaasneb kehavigastuste
oht, eriti lastel.
Tagaluugi kasutamisel tuleb
hoolikalt jälgida selle liikuvaid osi.
Tagada, et mitte miski ei jää
kasutamisel selle vahele ja et
keegi ei seisa liikumisala sees.
Elektriajamiga tagaluuki saab
kasutada järgmiselt:
● Vajutades elektroonilisel võtmel pikemalt P.
● Tagumise põrkeraua all asuva liikumisanduri puutevaba
toimimise kaudu.
● Tagaluugi nupp ja T avatud
tagaluugi korral.
Automaatkäigukastiga sõidukitel
saab tagaluuki liigutada ainult siis, kui sõiduk seisab ja käigukang on
asendis P.
Elektriajamiga tagaluugi töötamisel
vilguvad suunatuled ja kõlab
helisignaal.
Märkus
Elektriajamiga tagaluugi käitamine
ei käita kesklukustussüsteemi.
Tagaluugi avamiseks elektroonilisel
võtmel asuva nupuga, tagaluugi
nupuga või puutevaba toimimise abil pole sõidukit lukustusest vaja
vabastada. Eeltingimuseks on, et
elektrooniline võti on väljaspool
sõidukit umbes ühe meetri kaugusel
tagaluugist.
Elektroonilist võtit ei tohi jätta
pakiruumi.
Lukustage sõiduk pärast sulgemist,
kui see polnud eelnevalt lukustatud.
Kesklukustussüsteem 3 24.Kasutamine elektroonilise võtmega
Tagaluugi avamiseks või
sulgemiseks vajutage pikemalt P.

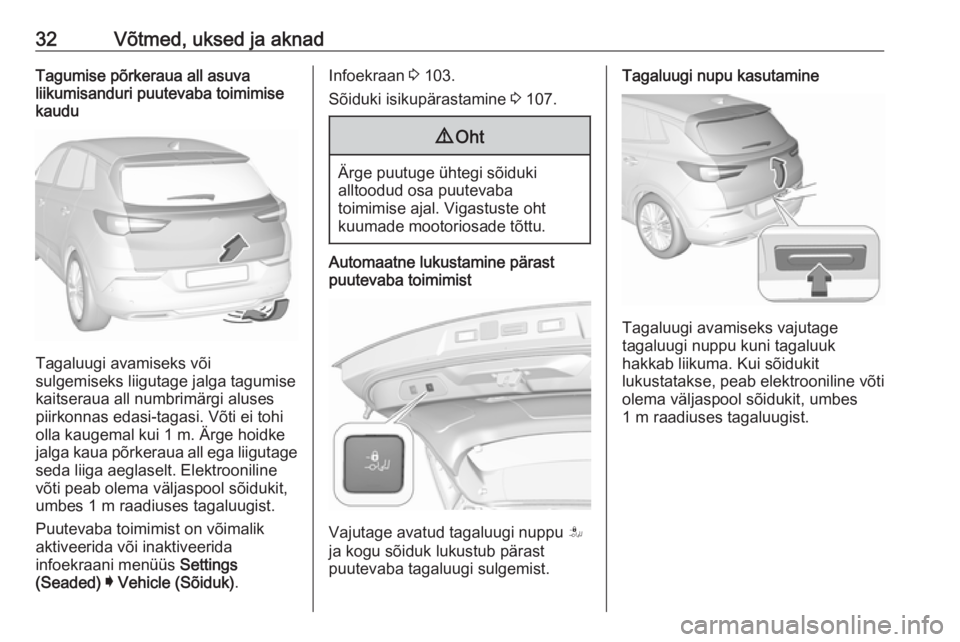

32Võtmed, uksed ja aknadTagumise põrkeraua all asuva
liikumisanduri puutevaba toimimise
kaudu
Tagaluugi avamiseks või
sulgemiseks liigutage jalga tagumise
kaitseraua all numbrimärgi aluses
piirkonnas edasi-tagasi. Võti ei tohi
olla kaugemal kui 1 m. Ärge hoidke
jalga kaua põrkeraua all ega liigutage
seda liiga aeglaselt. Elektrooniline
võti peab olema väljaspool sõidukit,
umbes 1 m raadiuses tagaluugist.
Puutevaba toimimist on võimalik
aktiveerida või inaktiveerida
infoekraani menüüs Settings
(Seaded) I Vehicle (Sõiduk) .
Infoekraan 3 103.
Sõiduki isikupärastamine 3 107.9 Oht
Ärge puutuge ühtegi sõiduki
alltoodud osa puutevaba
toimimise ajal. Vigastuste oht
kuumade mootoriosade tõttu.
Automaatne lukustamine pärast
puutevaba toimimist
Vajutage avatud tagaluugi nuppu S
ja kogu sõiduk lukustub pärast
puutevaba tagaluugi sulgemist.
Tagaluugi nupu kasutamine
Tagaluugi avamiseks vajutage
tagaluugi nuppu kuni tagaluuk
hakkab liikuma. Kui sõidukit
lukustatakse, peab elektrooniline võti
olema väljaspool sõidukit, umbes
1 m raadiuses tagaluugist.

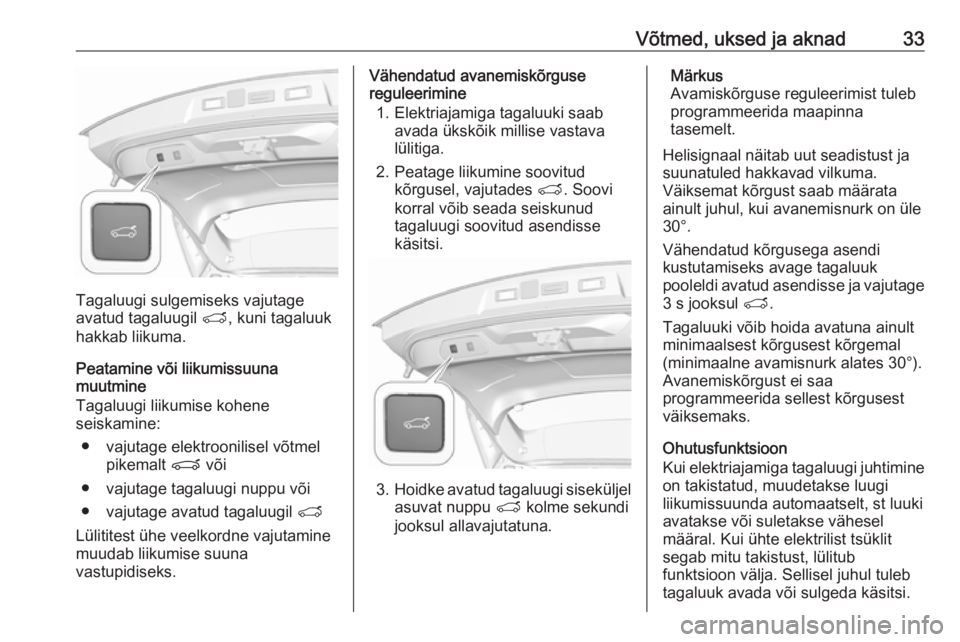

Võtmed, uksed ja aknad33
Tagaluugi sulgemiseks vajutage
avatud tagaluugil T, kuni tagaluuk
hakkab liikuma.
Peatamine või liikumissuuna
muutmine
Tagaluugi liikumise kohene
seiskamine:
● vajutage elektroonilisel võtmel pikemalt P või
● vajutage tagaluugi nuppu või ● vajutage avatud tagaluugil T
Lülititest ühe veelkordne vajutamine
muudab liikumise suuna
vastupidiseks.
Vähendatud avanemiskõrguse
reguleerimine
1. Elektriajamiga tagaluuki saab avada ükskõik millise vastava
lülitiga.
2. Peatage liikumine soovitud kõrgusel, vajutades T. Soovi
korral võib seada seiskunud
tagaluugi soovitud asendisse
käsitsi.
3. Hoidke avatud tagaluugi siseküljel
asuvat nuppu T kolme sekundi
jooksul allavajutatuna.
Märkus
Avamiskõrguse reguleerimist tuleb
programmeerida maapinna
tasemelt.
Helisignaal näitab uut seadistust ja
suunatuled hakkavad vilkuma.
Väiksemat kõrgust saab määrata
ainult juhul, kui avanemisnurk on üle
30°.
Vähendatud kõrgusega asendi
kustutamiseks avage tagaluuk
pooleldi avatud asendisse ja vajutage
3 s jooksul T.
Tagaluuki võib hoida avatuna ainult
minimaalsest kõrgusest kõrgemal
(minimaalne avamisnurk alates 30°).
Avanemiskõrgust ei saa
programmeerida sellest kõrgusest
väiksemaks.
Ohutusfunktsioon
Kui elektriajamiga tagaluugi juhtimine
on takistatud, muudetakse luugi
liikumissuunda automaatselt, st luuki
avatakse või suletakse vähesel
määral. Kui ühte elektrilist tsüklit
segab mitu takistust, lülitub
funktsioon välja. Sellisel juhul tuleb
tagaluuk avada või sulgeda käsitsi.

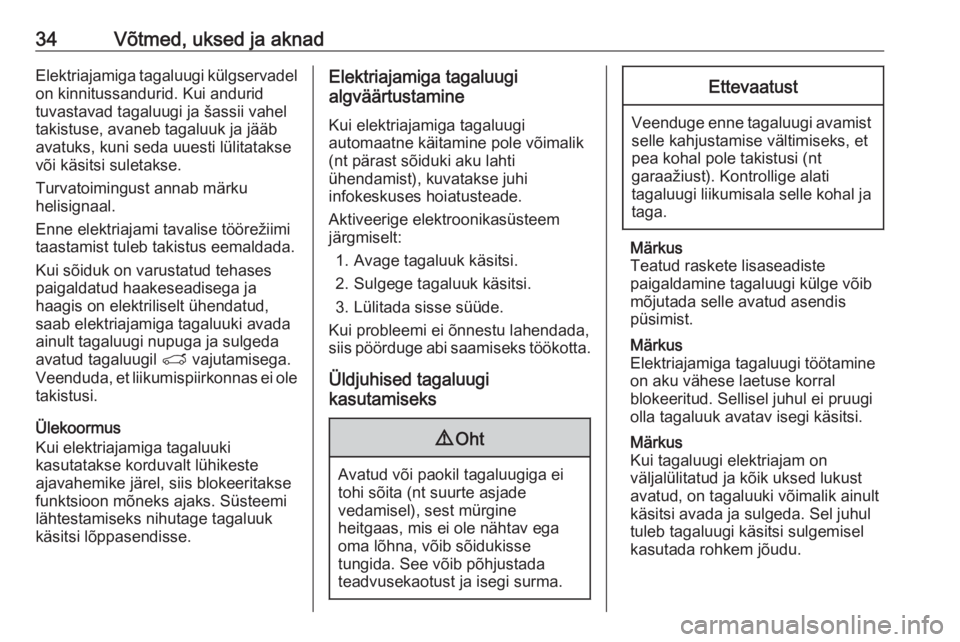

34Võtmed, uksed ja aknadElektriajamiga tagaluugi külgservadel
on kinnitussandurid. Kui andurid tuvastavad tagaluugi ja šassii vahel
takistuse, avaneb tagaluuk ja jääb
avatuks, kuni seda uuesti lülitatakse
või käsitsi suletakse.
Turvatoimingust annab märku
helisignaal.
Enne elektriajami tavalise töörežiimi
taastamist tuleb takistus eemaldada.
Kui sõiduk on varustatud tehases
paigaldatud haakeseadisega ja
haagis on elektriliselt ühendatud,
saab elektriajamiga tagaluuki avada
ainult tagaluugi nupuga ja sulgeda
avatud tagaluugil T vajutamisega.
Veenduda, et liikumispiirkonnas ei ole
takistusi.
Ülekoormus
Kui elektriajamiga tagaluuki
kasutatakse korduvalt lühikeste
ajavahemike järel, siis blokeeritakse
funktsioon mõneks ajaks. Süsteemi
lähtestamiseks nihutage tagaluuk
käsitsi lõppasendisse.Elektriajamiga tagaluugi
algväärtustamine
Kui elektriajamiga tagaluugi
automaatne käitamine pole võimalik
(nt pärast sõiduki aku lahti
ühendamist), kuvatakse juhi
infokeskuses hoiatusteade.
Aktiveerige elektroonikasüsteem järgmiselt:
1. Avage tagaluuk käsitsi.
2. Sulgege tagaluuk käsitsi.
3. Lülitada sisse süüde.
Kui probleemi ei õnnestu lahendada,
siis pöörduge abi saamiseks töökotta.
Üldjuhised tagaluugi
kasutamiseks9 Oht
Avatud või paokil tagaluugiga ei
tohi sõita (nt suurte asjade
vedamisel), sest mürgine
heitgaas, mis ei ole nähtav ega
oma lõhna, võib sõidukisse
tungida. See võib põhjustada
teadvusekaotust ja isegi surma.
Ettevaatust
Veenduge enne tagaluugi avamist selle kahjustamise vältimiseks, et
pea kohal pole takistusi (nt
garaažiust). Kontrollige alati
tagaluugi liikumisala selle kohal ja
taga.
Märkus
Teatud raskete lisaseadiste
paigaldamine tagaluugi külge võib
mõjutada selle avatud asendis
püsimist.
Märkus
Elektriajamiga tagaluugi töötamine
on aku vähese laetuse korral
blokeeritud. Sellisel juhul ei pruugi
olla tagaluuk avatav isegi käsitsi.
Märkus
Kui tagaluugi elektriajam on
väljalülitatud ja kõik uksed lukust avatud, on tagaluuki võimalik ainult
käsitsi avada ja sulgeda. Sel juhul
tuleb tagaluugi käsitsi sulgemisel
kasutada rohkem jõudu.

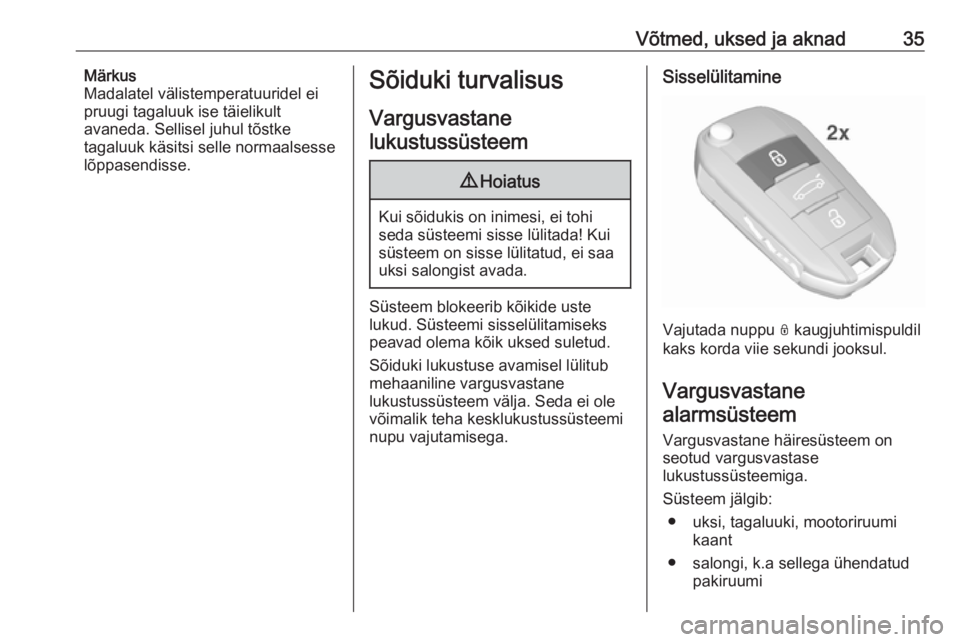

Võtmed, uksed ja aknad35Märkus
Madalatel välistemperatuuridel ei
pruugi tagaluuk ise täielikult
avaneda. Sellisel juhul tõstke
tagaluuk käsitsi selle normaalsesse lõppasendisse.Sõiduki turvalisus
Vargusvastanelukustussüsteem9 Hoiatus
Kui sõidukis on inimesi, ei tohi
seda süsteemi sisse lülitada! Kui süsteem on sisse lülitatud, ei saauksi salongist avada.
Süsteem blokeerib kõikide uste
lukud. Süsteemi sisselülitamiseks
peavad olema kõik uksed suletud.
Sõiduki lukustuse avamisel lülitub
mehaaniline vargusvastane
lukustussüsteem välja. Seda ei ole
võimalik teha kesklukustussüsteemi nupu vajutamisega.
Sisselülitamine
Vajutada nuppu N kaugjuhtimispuldil
kaks korda viie sekundi jooksul.
Vargusvastane
alarmsüsteem
Vargusvastane häiresüsteem on
seotud vargusvastase
lukustussüsteemiga.
Süsteem jälgib: ● uksi, tagaluuki, mootoriruumi kaant
● salongi, k.a sellega ühendatud pakiruumi

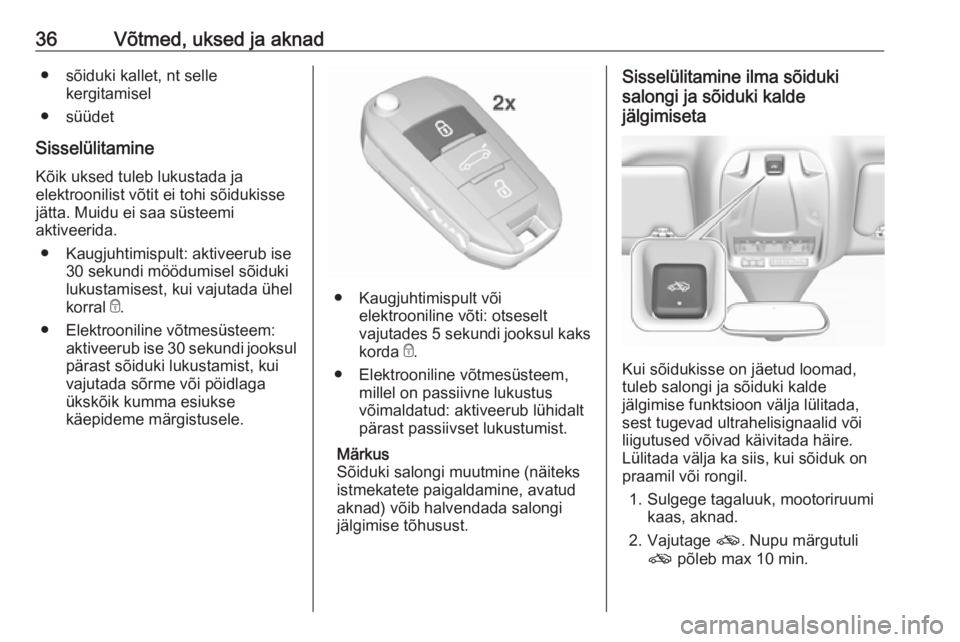

36Võtmed, uksed ja aknad● sõiduki kallet, nt sellekergitamisel
● süüdet
Sisselülitamine
Kõik uksed tuleb lukustada ja
elektroonilist võtit ei tohi sõidukisse
jätta. Muidu ei saa süsteemi
aktiveerida.
● Kaugjuhtimispult: aktiveerub ise 30 sekundi möödumisel sõiduki
lukustamisest, kui vajutada ühel
korral e.
● Elektrooniline võtmesüsteem: aktiveerub ise 30 sekundi jooksul
pärast sõiduki lukustamist, kui
vajutada sõrme või pöidlaga
ükskõik kumma esiukse
käepideme märgistusele.
● Kaugjuhtimispult või elektrooniline võti: otseselt
vajutades 5 sekundi jooksul kaks
korda e.
● Elektrooniline võtmesüsteem, millel on passiivne lukustus
võimaldatud: aktiveerub lühidalt
pärast passiivset lukustumist.
Märkus
Sõiduki salongi muutmine (näiteks
istmekatete paigaldamine, avatud
aknad) võib halvendada salongi
jälgimise tõhusust.
Sisselülitamine ilma sõiduki
salongi ja sõiduki kalde
jälgimiseta
Kui sõidukisse on jäetud loomad,
tuleb salongi ja sõiduki kalde
jälgimise funktsioon välja lülitada,
sest tugevad ultrahelisignaalid või
liigutused võivad käivitada häire.
Lülitada välja ka siis, kui sõiduk on
praamil või rongil.
1. Sulgege tagaluuk, mootoriruumi kaas, aknad.
2. Vajutage o. Nupu märgutuli
o põleb max 10 min.

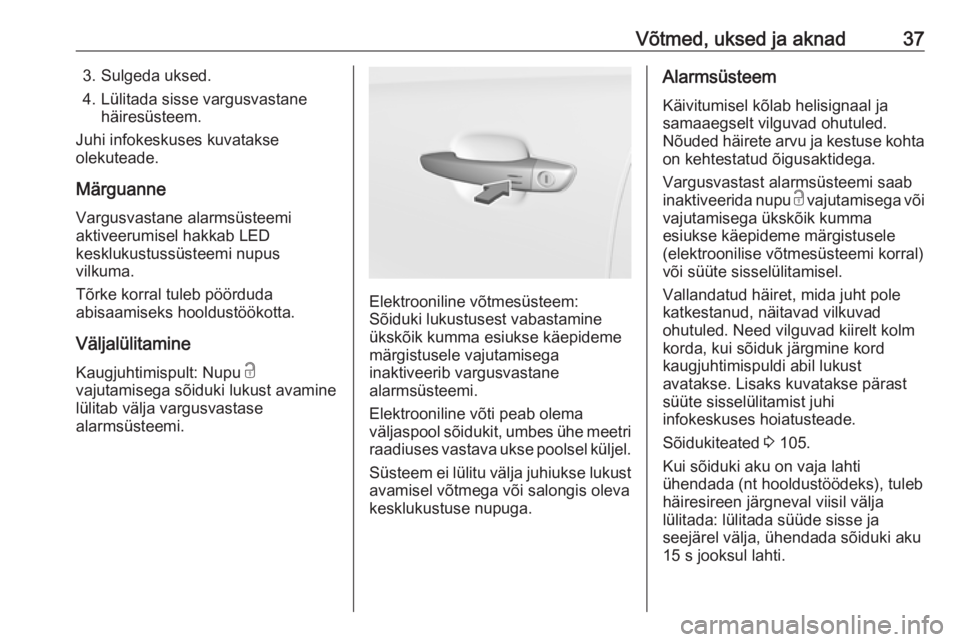

Võtmed, uksed ja aknad373. Sulgeda uksed.
4. Lülitada sisse vargusvastane häiresüsteem.
Juhi infokeskuses kuvatakse
olekuteade.
Märguanne
Vargusvastane alarmsüsteemi
aktiveerumisel hakkab LED
kesklukustussüsteemi nupus
vilkuma.
Tõrke korral tuleb pöörduda
abisaamiseks hooldustöökotta.
Väljalülitamine Kaugjuhtimispult: Nupu c
vajutamisega sõiduki lukust avamine
lülitab välja vargusvastase
alarmsüsteemi.
Elektrooniline võtmesüsteem:
Sõiduki lukustusest vabastamine
ükskõik kumma esiukse käepideme
märgistusele vajutamisega
inaktiveerib vargusvastane
alarmsüsteemi.
Elektrooniline võti peab olema
väljaspool sõidukit, umbes ühe meetri
raadiuses vastava ukse poolsel küljel.
Süsteem ei lülitu välja juhiukse lukust
avamisel võtmega või salongis oleva
kesklukustuse nupuga.
Alarmsüsteem
Käivitumisel kõlab helisignaal ja
samaaegselt vilguvad ohutuled.
Nõuded häirete arvu ja kestuse kohta
on kehtestatud õigusaktidega.
Vargusvastast alarmsüsteemi saab
inaktiveerida nupu c vajutamisega või
vajutamisega ükskõik kumma
esiukse käepideme märgistusele
(elektroonilise võtmesüsteemi korral)
või süüte sisselülitamisel.
Vallandatud häiret, mida juht pole
katkestanud, näitavad vilkuvad
ohutuled. Need vilguvad kiirelt kolm
korda, kui sõiduk järgmine kord
kaugjuhtimispuldi abil lukust
avatakse. Lisaks kuvatakse pärast
süüte sisselülitamist juhi
infokeskuses hoiatusteade.
Sõidukiteated 3 105.
Kui sõiduki aku on vaja lahti
ühendada (nt hooldustöödeks), tuleb
häiresireen järgneval viisil välja
lülitada: lülitada süüde sisse ja
seejärel välja, ühendada sõiduki aku
15 s jooksul lahti.

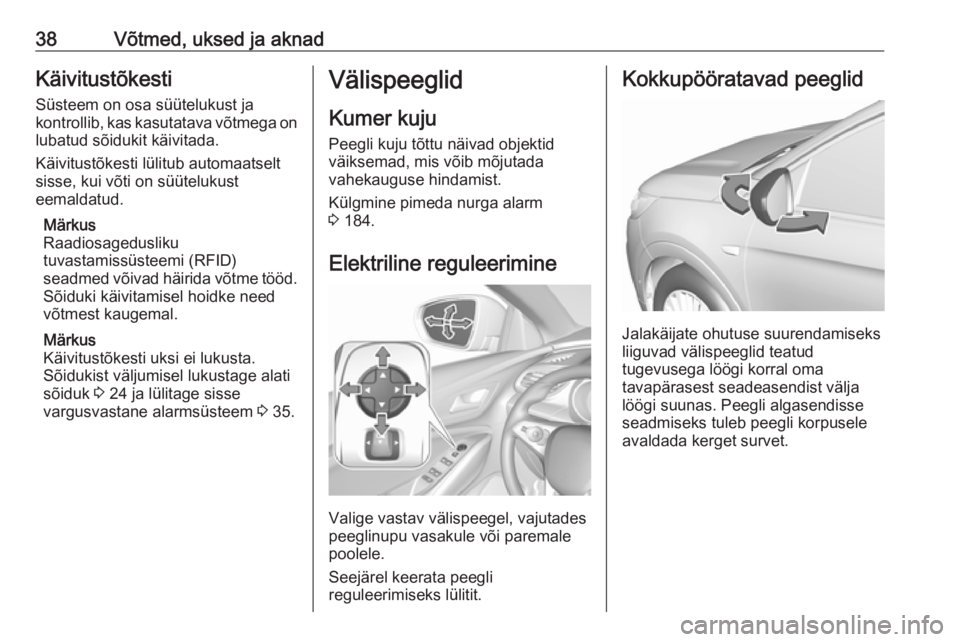

38Võtmed, uksed ja aknadKäivitustõkestiSüsteem on osa süütelukust ja
kontrollib, kas kasutatava võtmega on
lubatud sõidukit käivitada.
Käivitustõkesti lülitub automaatselt
sisse, kui võti on süütelukust
eemaldatud.
Märkus
Raadiosagedusliku
tuvastamissüsteemi (RFID)
seadmed võivad häirida võtme tööd.
Sõiduki käivitamisel hoidke need
võtmest kaugemal.
Märkus
Käivitustõkesti uksi ei lukusta.
Sõidukist väljumisel lukustage alati sõiduk 3 24 ja lülitage sisse
vargusvastane alarmsüsteem 3 35.Välispeeglid
Kumer kuju
Peegli kuju tõttu näivad objektid
väiksemad, mis võib mõjutada
vahekauguse hindamist.
Külgmine pimeda nurga alarm
3 184.
Elektriline reguleerimine
Valige vastav välispeegel, vajutades
peeglinupu vasakule või paremale
poolele.
Seejärel keerata peegli
reguleerimiseks lülitit.
Kokkupööratavad peeglid
Jalakäijate ohutuse suurendamiseks
liiguvad välispeeglid teatud
tugevusega löögi korral oma
tavapärasest seadeasendist välja
löögi suunas. Peegli algasendisse
seadmiseks tuleb peegli korpusele
avaldada kerget survet.
