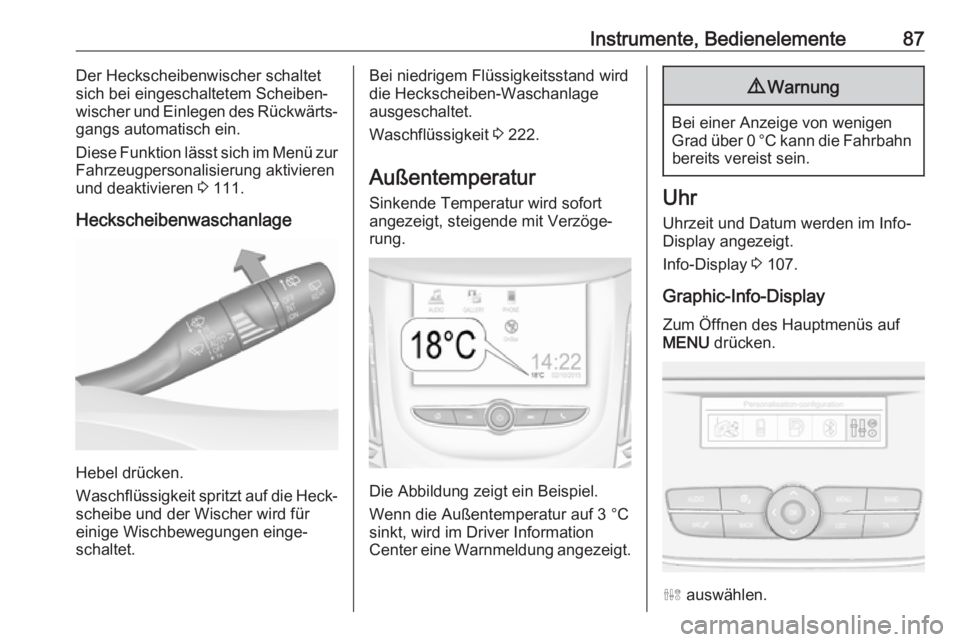

Instrumente, Bedienelemente87Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Diese Funktion lässt sich im Menü zur
Fahrzeugpersonalisierung aktivieren
und deaktivieren 3 111.
Heckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für
einige Wischbewegungen einge‐
schaltet.
Bei niedrigem Flüssigkeitsstand wird
die Heckscheiben-Waschanlage
ausgeschaltet.
Waschflüssigkeit 3 222.
Außentemperatur
Sinkende Temperatur wird sofort
angezeigt, steigende mit Verzöge‐
rung.
Die Abbildung zeigt ein Beispiel.
Wenn die Außentemperatur auf 3 °C sinkt, wird im Driver Information
Center eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im Info-
Display angezeigt.
Info-Display 3 107.
Graphic-Info-Display
Zum Öffnen des Hauptmenüs auf
MENU drücken.
ˆ auswählen.

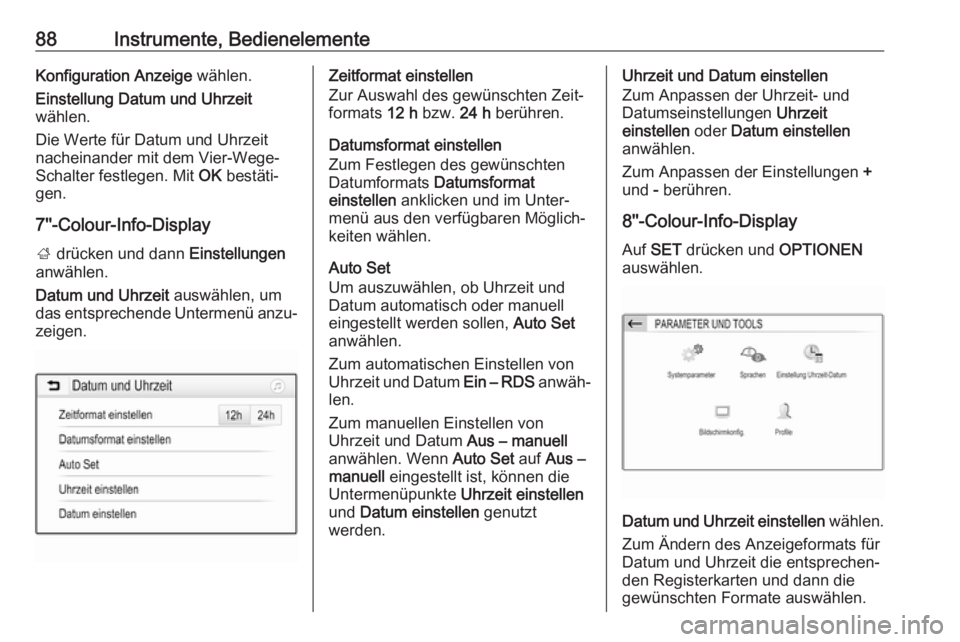

88Instrumente, BedienelementeKonfiguration Anzeige wählen.
Einstellung Datum und Uhrzeit
wählen.
Die Werte für Datum und Uhrzeit
nacheinander mit dem Vier-Wege-
Schalter festlegen. Mit OK bestäti‐
gen.
7''-Colour-Info-Display
; drücken und dann Einstellungen
anwählen.
Datum und Uhrzeit auswählen, um
das entsprechende Untermenü anzu‐
zeigen.Zeitformat einstellen
Zur Auswahl des gewünschten Zeit‐
formats 12 h bzw. 24 h berühren.
Datumsformat einstellen
Zum Festlegen des gewünschten
Datumformats Datumsformat
einstellen anklicken und im Unter‐
menü aus den verfügbaren Möglich‐
keiten wählen.
Auto Set
Um auszuwählen, ob Uhrzeit und
Datum automatisch oder manuell
eingestellt werden sollen, Auto Set
anwählen.
Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von
Uhrzeit und Datum Aus – manuell
anwählen. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt
werden.Uhrzeit und Datum einstellen
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen oder Datum einstellen
anwählen.
Zum Anpassen der Einstellungen +
und - berühren.
8''-Colour-Info-Display Auf SET drücken und OPTIONEN
auswählen.
Datum und Uhrzeit einstellen wählen.
Zum Ändern des Anzeigeformats für
Datum und Uhrzeit die entsprechen‐
den Registerkarten und dann die
gewünschten Formate auswählen.

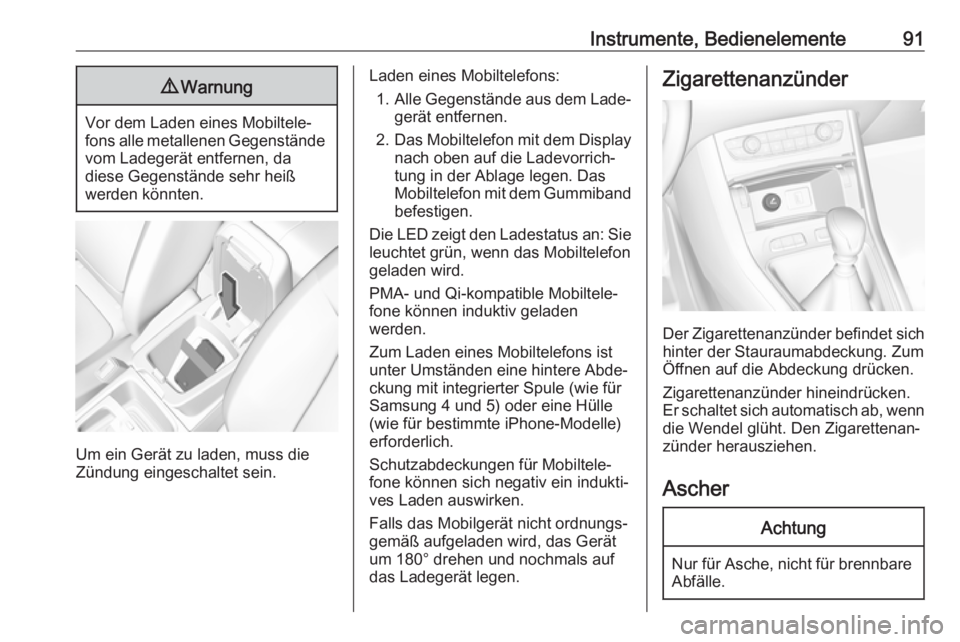

Instrumente, Bedienelemente919Warnung
Vor dem Laden eines Mobiltele‐
fons alle metallenen Gegenstände vom Ladegerät entfernen, da
diese Gegenstände sehr heiß
werden könnten.
Um ein Gerät zu laden, muss die
Zündung eingeschaltet sein.
Laden eines Mobiltelefons:
1. Alle Gegenstände aus dem Lade‐
gerät entfernen.
2. Das Mobiltelefon mit dem Display
nach oben auf die Ladevorrich‐
tung in der Ablage legen. Das
Mobiltelefon mit dem Gummiband
befestigen.
Die LED zeigt den Ladestatus an: Sie leuchtet grün, wenn das Mobiltelefon
geladen wird.
PMA- und Qi-kompatible Mobiltele‐
fone können induktiv geladen
werden.
Zum Laden eines Mobiltelefons ist unter Umständen eine hintere Abde‐
ckung mit integrierter Spule (wie für
Samsung 4 und 5) oder eine Hülle
(wie für bestimmte iPhone-Modelle)
erforderlich.
Schutzabdeckungen für Mobiltele‐
fone können sich negativ ein indukti‐
ves Laden auswirken.
Falls das Mobilgerät nicht ordnungs‐
gemäß aufgeladen wird, das Gerät
um 180° drehen und nochmals auf
das Ladegerät legen.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
hinter der Stauraumabdeckung. Zum
Öffnen auf die Abdeckung drücken.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Den Zigarettenan‐
zünder herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.

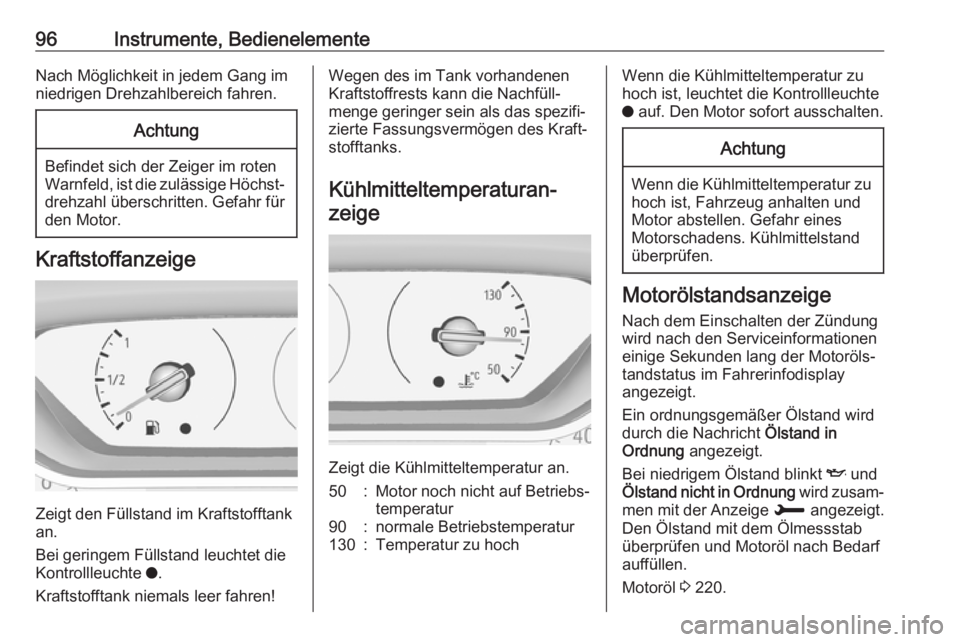

96Instrumente, BedienelementeNach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte o.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf Betriebs‐
temperatur90:normale Betriebstemperatur130:Temperatur zu hochWenn die Kühlmitteltemperatur zu
hoch ist, leuchtet die Kontrollleuchte
o auf. Den Motor sofort ausschalten.Achtung
Wenn die Kühlmitteltemperatur zu
hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Motorölstandsanzeige
Nach dem Einschalten der Zündung
wird nach den Serviceinformationen
einige Sekunden lang der Motoröls‐
tandstatus im Fahrerinfodisplay
angezeigt.
Ein ordnungsgemäßer Ölstand wird
durch die Nachricht Ölstand in
Ordnung angezeigt.
Bei niedrigem Ölstand blinkt I und
Ölstand nicht in Ordnung wird zusam‐
men mit der Anzeige H angezeigt.
Den Ölstand mit dem Ölmessstab
überprüfen und Motoröl nach Bedarf auffüllen.
Motoröl 3 220.

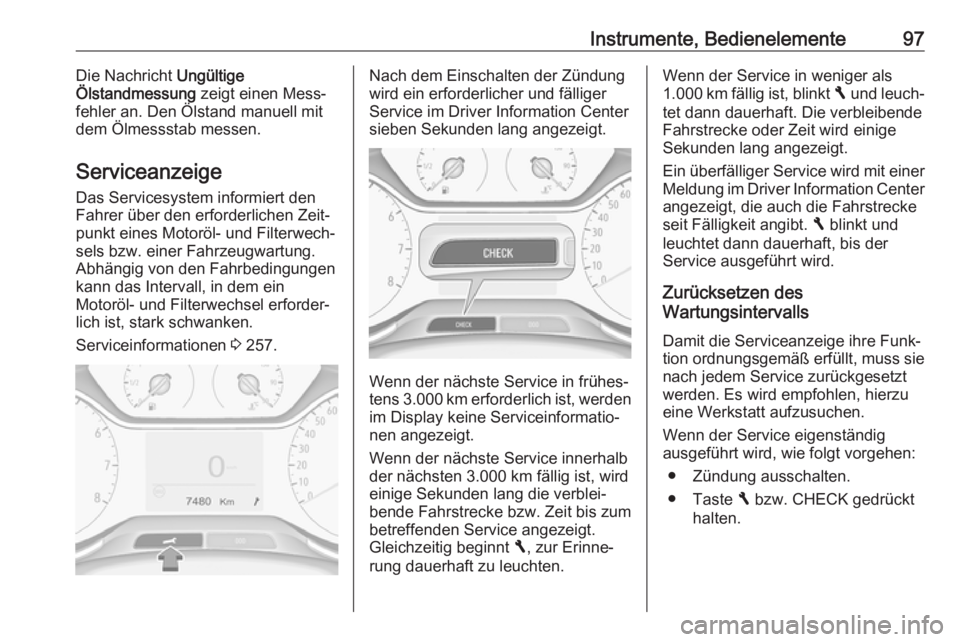

Instrumente, Bedienelemente97Die Nachricht Ungültige
Ölstandmessung zeigt einen Mess‐
fehler an. Den Ölstand manuell mit
dem Ölmessstab messen.
Serviceanzeige Das Servicesystem informiert den
Fahrer über den erforderlichen Zeit‐
punkt eines Motoröl- und Filterwech‐
sels bzw. einer Fahrzeugwartung.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein
Motoröl- und Filterwechsel erforder‐
lich ist, stark schwanken.
Serviceinformationen 3 257.Nach dem Einschalten der Zündung
wird ein erforderlicher und fälliger
Service im Driver Information Center
sieben Sekunden lang angezeigt.
Wenn der nächste Service in frühes‐
tens 3.000 km erforderlich ist, werden
im Display keine Serviceinformatio‐
nen angezeigt.
Wenn der nächste Service innerhalb
der nächsten 3.000 km fällig ist, wird
einige Sekunden lang die verblei‐
bende Fahrstrecke bzw. Zeit bis zum
betreffenden Service angezeigt.
Gleichzeitig beginnt F, zur Erinne‐
rung dauerhaft zu leuchten.
Wenn der Service in weniger als 1.000 km fällig ist, blinkt F und leuch‐
tet dann dauerhaft. Die verbleibende
Fahrstrecke oder Zeit wird einige
Sekunden lang angezeigt.
Ein überfälliger Service wird mit einer
Meldung im Driver Information Center angezeigt, die auch die Fahrstrecke
seit Fälligkeit angibt. F blinkt und
leuchtet dann dauerhaft, bis der
Service ausgeführt wird.
Zurücksetzen des
Wartungsintervalls
Damit die Serviceanzeige ihre Funk‐
tion ordnungsgemäß erfüllt, muss sie nach jedem Service zurückgesetzt
werden. Es wird empfohlen, hierzu
eine Werkstatt aufzusuchen.
Wenn der Service eigenständig
ausgeführt wird, wie folgt vorgehen:
● Zündung ausschalten.
● Taste F bzw. CHECK gedrückt
halten.

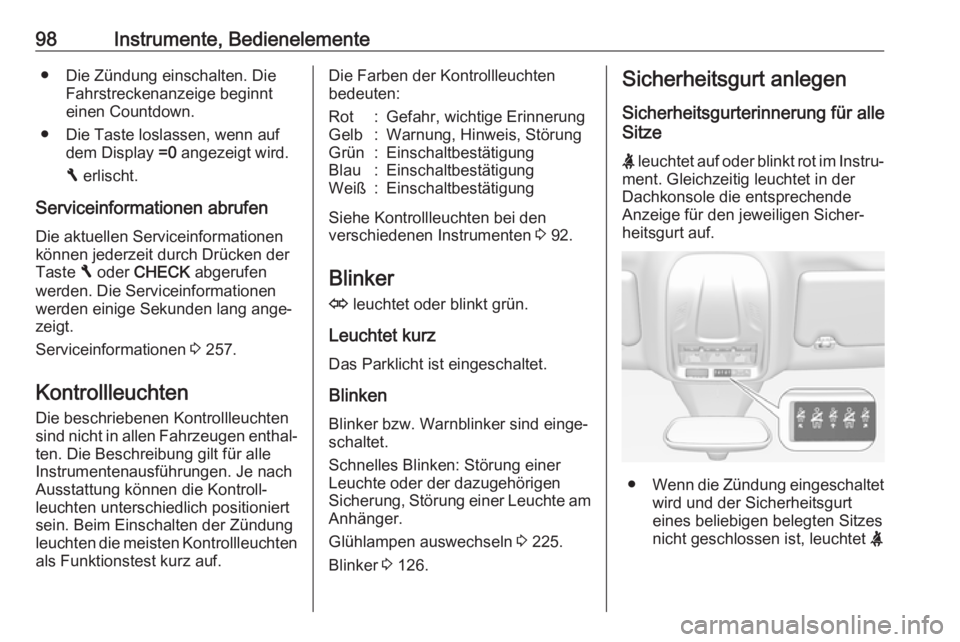

98Instrumente, Bedienelemente● Die Zündung einschalten. DieFahrstreckenanzeige beginnt
einen Countdown.
● Die Taste loslassen, wenn auf dem Display =0 angezeigt wird.
F erlischt.
Serviceinformationen abrufen Die aktuellen Serviceinformationen
können jederzeit durch Drücken der
Taste F oder CHECK abgerufen
werden. Die Serviceinformationen
werden einige Sekunden lang ange‐
zeigt.
Serviceinformationen 3 257.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 92.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Blinker bzw. Warnblinker sind einge‐
schaltet.
Schnelles Blinken: Störung einer
Leuchte oder der dazugehörigen
Sicherung, Störung einer Leuchte am
Anhänger.
Glühlampen auswechseln 3 225.
Blinker 3 126.
Sicherheitsgurt anlegen
Sicherheitsgurterinnerung für alle
Sitze
X leuchtet auf oder blinkt rot im Instru‐
ment. Gleichzeitig leuchtet in der
Dachkonsole die entsprechende Anzeige für den jeweiligen Sicher‐
heitsgurt auf.
● Wenn die Zündung eingeschaltet
wird und der Sicherheitsgurt
eines beliebigen belegten Sitzes
nicht geschlossen ist, leuchtet X

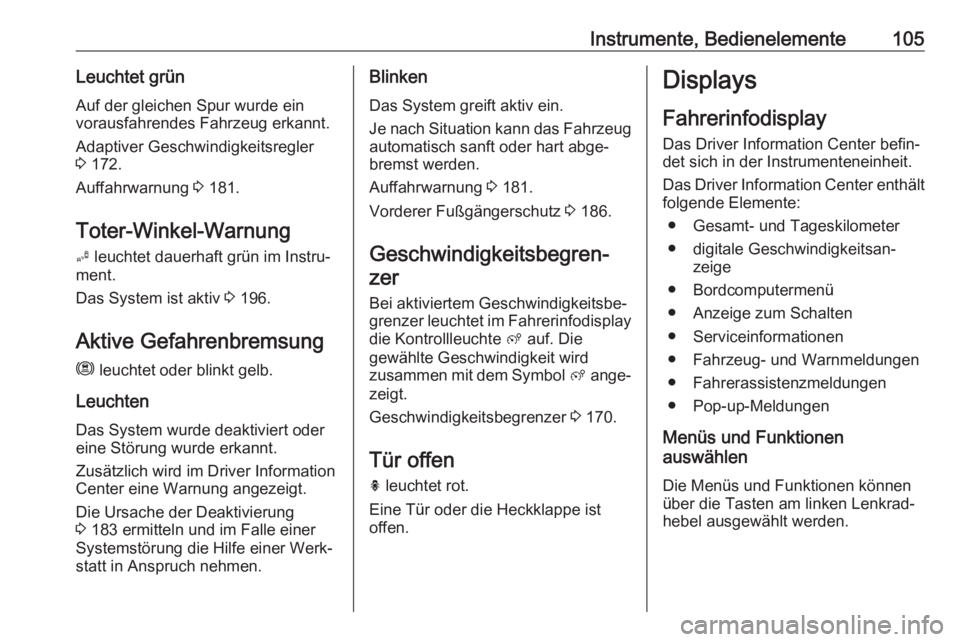

Instrumente, Bedienelemente105Leuchtet grünAuf der gleichen Spur wurde ein
vorausfahrendes Fahrzeug erkannt.
Adaptiver Geschwindigkeitsregler
3 172.
Auffahrwarnung 3 181.
Toter-Winkel-Warnung
B leuchtet dauerhaft grün im Instru‐
ment.
Das System ist aktiv 3 196.
Aktive Gefahrenbremsung m leuchtet oder blinkt gelb.
Leuchten Das System wurde deaktiviert oder
eine Störung wurde erkannt.
Zusätzlich wird im Driver Information
Center eine Warnung angezeigt.
Die Ursache der Deaktivierung
3 183 ermitteln und im Falle einer
Systemstörung die Hilfe einer Werk‐
statt in Anspruch nehmen.Blinken
Das System greift aktiv ein.
Je nach Situation kann das Fahrzeug automatisch sanft oder hart abge‐
bremst werden.
Auffahrwarnung 3 181.
Vorderer Fußgängerschutz 3 186.
Geschwindigkeitsbegren‐ zer
Bei aktiviertem Geschwindigkeitsbe‐
grenzer leuchtet im Fahrerinfodisplay die Kontrollleuchte ß auf. Die
gewählte Geschwindigkeit wird
zusammen mit dem Symbol ß ange‐
zeigt.
Geschwindigkeitsbegrenzer 3 170.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.Displays
Fahrerinfodisplay Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Das Driver Information Center enthält
folgende Elemente:
● Gesamt- und Tageskilometer
● digitale Geschwindigkeitsan‐ zeige
● Bordcomputermenü ● Anzeige zum Schalten
● Serviceinformationen
● Fahrzeug- und Warnmeldungen ● Fahrerassistenzmeldungen
● Pop-up-Meldungen
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können über die Tasten am linken Lenkrad‐
hebel ausgewählt werden.

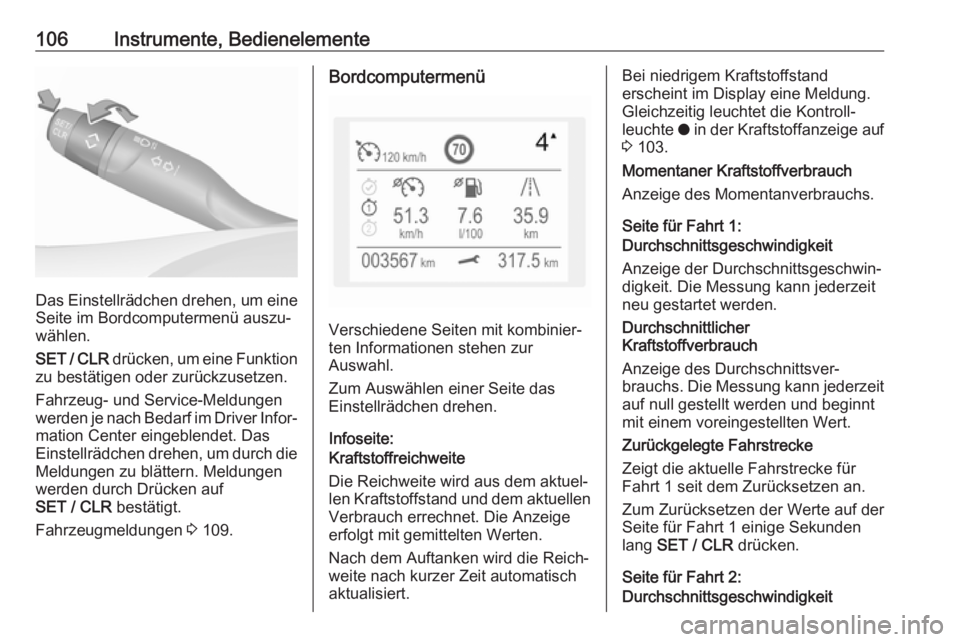

106Instrumente, Bedienelemente
Das Einstellrädchen drehen, um eineSeite im Bordcomputermenü auszu‐
wählen.
SET / CLR drücken, um eine Funktion
zu bestätigen oder zurückzusetzen.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Das
Einstellrädchen drehen, um durch die Meldungen zu blättern. Meldungen
werden durch Drücken auf
SET / CLR bestätigt.
Fahrzeugmeldungen 3 109.
Bordcomputermenü
Verschiedene Seiten mit kombinier‐
ten Informationen stehen zur
Auswahl.
Zum Auswählen einer Seite das
Einstellrädchen drehen.
Infoseite:
Kraftstoffreichweite
Die Reichweite wird aus dem aktuel‐
len Kraftstoffstand und dem aktuellen
Verbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch aktualisiert.
Bei niedrigem Kraftstoffstand
erscheint im Display eine Meldung.
Gleichzeitig leuchtet die Kontroll‐
leuchte o in der Kraftstoffanzeige auf
3 103.
Momentaner Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Seite für Fahrt 1:
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zurückgelegte Fahrstrecke
Zeigt die aktuelle Fahrstrecke für
Fahrt 1 seit dem Zurücksetzen an.
Zum Zurücksetzen der Werte auf der
Seite für Fahrt 1 einige Sekunden
lang SET / CLR drücken.
Seite für Fahrt 2:
Durchschnittsgeschwindigkeit
