2018.5 OPEL GRANDLAND X Инструкция по эксплуатации (in Russian)

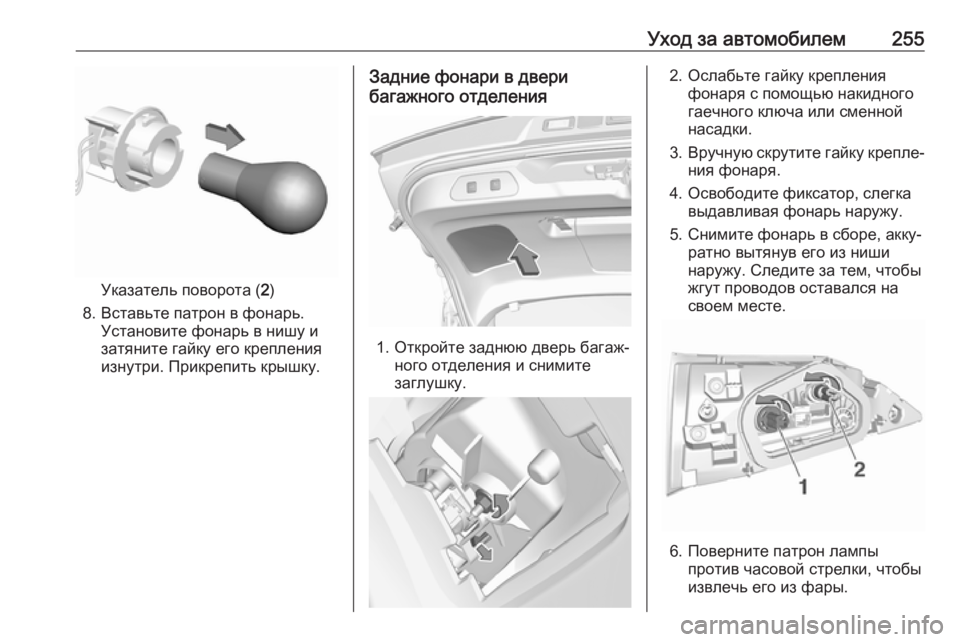

Уход за автомобилем255
Указатель поворота (2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Задние фонари в двери
багажного отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимитезаглушку.
2. Ослабьте гайку крепления фонаря с помощью накидного
гаечного ключа или сменной
насадки.
3. Вручную скрутите гайку крепле‐
ния фонаря.
4. Освободите фиксатор, слегка выдавливая фонарь наружу.
5. Снимите фонарь в сборе, акку‐ ратно вытянув его из ниши
наружу. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
6. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.

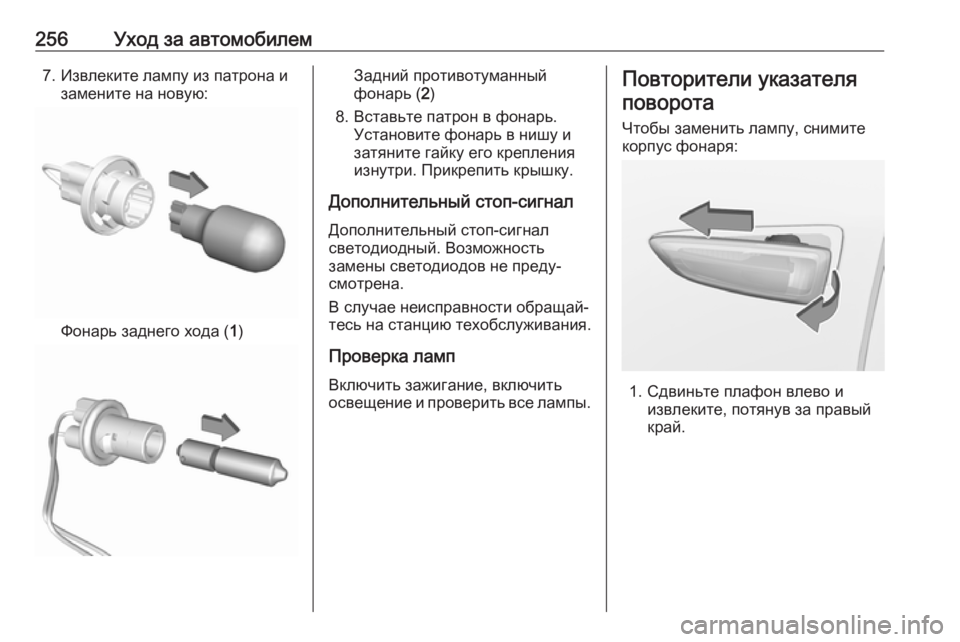

256Уход за автомобилем7. Извлеките лампу из патрона изамените на новую:
Фонарь заднего хода ( 1)
Задний противотуманный
фонарь ( 2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Дополнительный стоп-сигнал
Дополнительный стоп-сигнал
светодиодный. Возможность
замены светодиодов не преду‐
смотрена.
В случае неисправности обращай‐ тесь на станцию техобслуживания.
Проверка ламп
Включить зажигание, включить
освещение и проверить все лампы.Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

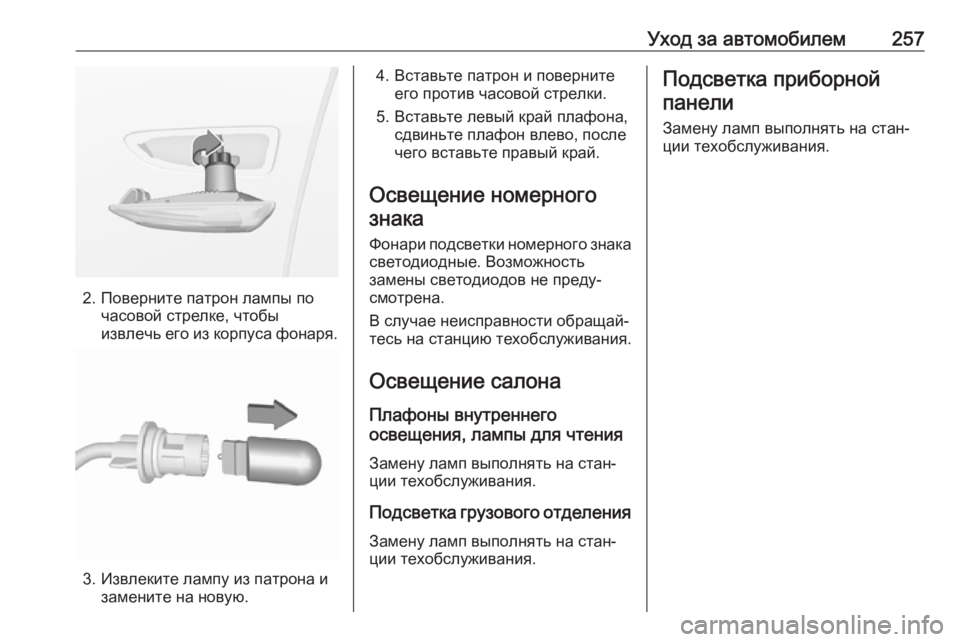

Уход за автомобилем257
2. Поверните патрон лампы почасовой стрелке, чтобы
извлечь его из корпуса фонаря.
3. Извлеките лампу из патрона и замените на новую.
4. Вставьте патрон и поверните его против часовой стрелки.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонари подсветки номерного знака
светодиодные. Возможность
замены светодиодов не преду‐
смотрена.
В случае неисправности обращай‐ тесь на станцию техобслуживания.
Освещение салона
Плафоны внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.

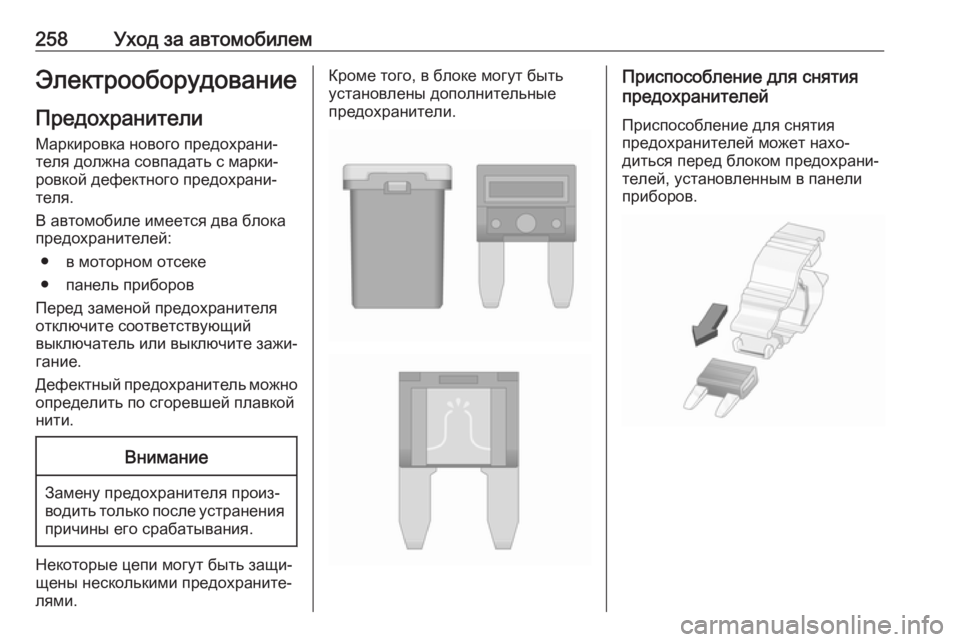

258Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно определить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей может нахо‐
диться перед блоком предохрани‐
телей, установленным в панели
приборов.

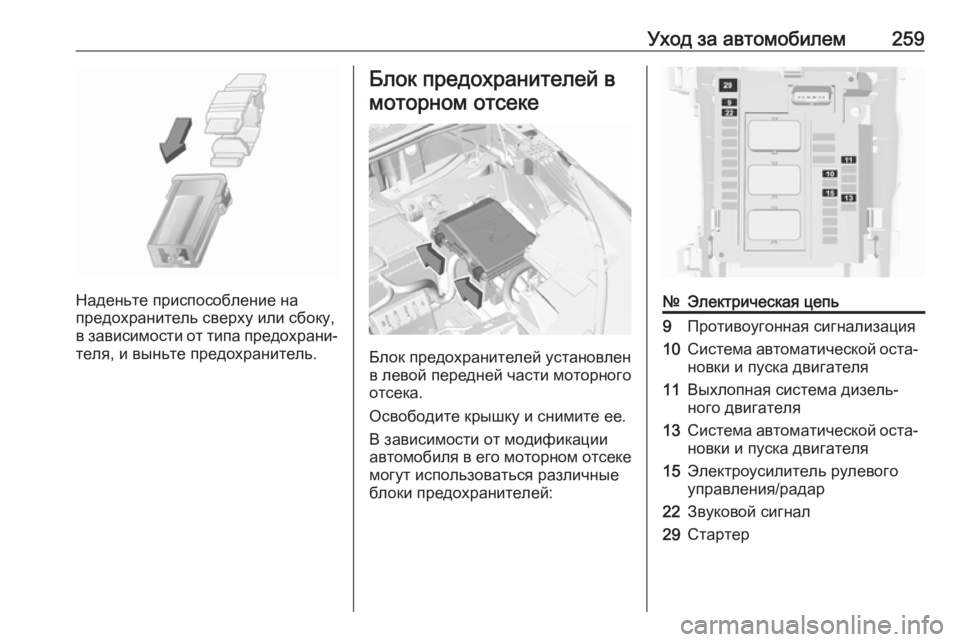

Уход за автомобилем259
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
В зависимости от модификации
автомобиля в его моторном отсеке могут использоваться различные
блоки предохранителей:
№Электрическая цепь9Противоугонная сигнализация10Система автоматической оста‐ новки и пуска двигателя11Выхлопная система дизель‐
ного двигателя13Система автоматической оста‐ новки и пуска двигателя15Электроусилитель рулевого
управления/радар22Звуковой сигнал29Стартер

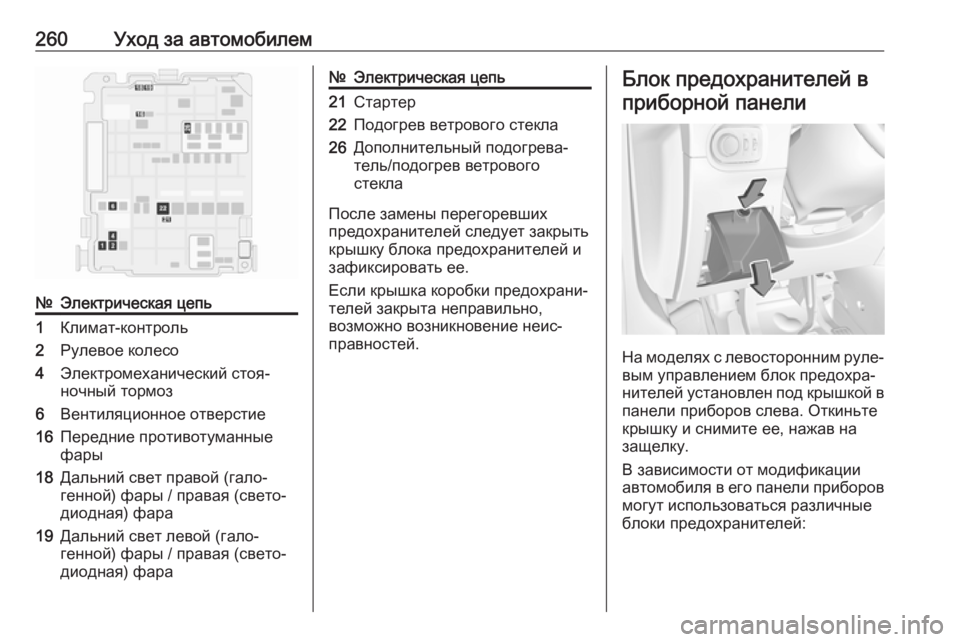

260Уход за автомобилем№Электрическая цепь1Климат-контроль2Рулевое колесо4Электромеханический стоя‐
ночный тормоз6Вентиляционное отверстие16Передние противотуманные
фары18Дальний свет правой (гало‐
генной) фары / правая (свето‐
диодная) фара19Дальний свет левой (гало‐
генной) фары / правая (свето‐
диодная) фара№Электрическая цепь21Стартер22Подогрев ветрового стекла26Дополнительный подогрева‐
тель/подогрев ветрового
стекла
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
На моделях с левосторонним руле‐
вым управлением блок предохра‐
нителей установлен под крышкой в панели приборов слева. Откиньте
крышку и снимите ее, нажав на
защелку.
В зависимости от модификации
автомобиля в его панели приборов
могут использоваться различные
блоки предохранителей:

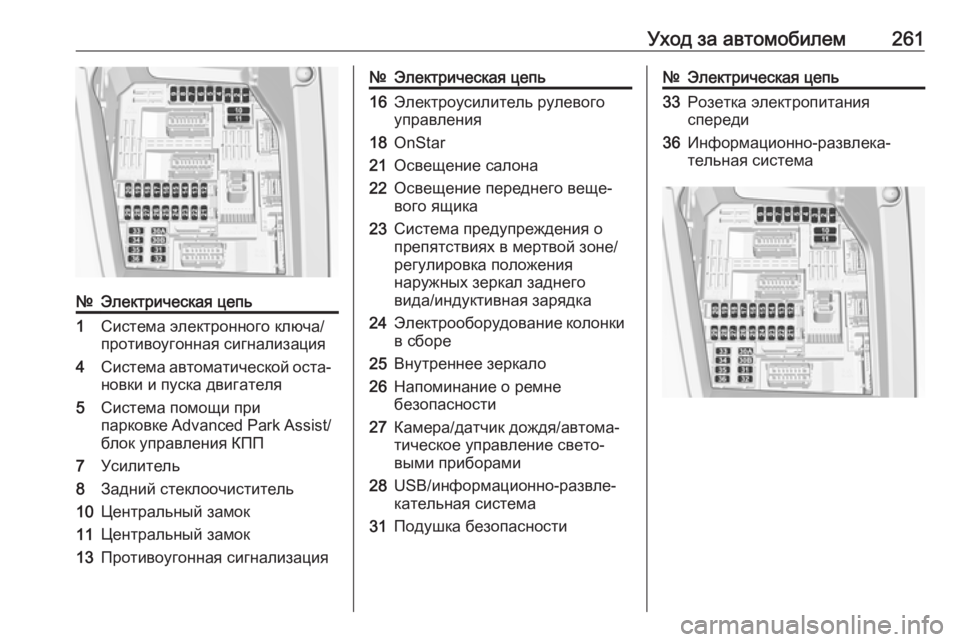

Уход за автомобилем261№Электрическая цепь1Система электронного ключа/
противоугонная сигнализация4Система автоматической оста‐ новки и пуска двигателя5Система помощи при
парковке Advanced Park Assist/
блок управления КПП7Усилитель8Задний стеклоочиститель10Центральный замок11Центральный замок13Противоугонная сигнализация№Электрическая цепь16Электроусилитель рулевого
управления18OnStar21Освещение салона22Освещение переднего веще‐
вого ящика23Система предупреждения о
препятствиях в мертвой зоне/
регулировка положения
наружных зеркал заднего
вида/индуктивная зарядка24Электрооборудование колонки в сборе25Внутреннее зеркало26Напоминание о ремне
безопасности27Камера/датчик дождя/автома‐
тическое управление свето‐
выми приборами28USB/информационно-развле‐
кательная система31Подушка безопасности№Электрическая цепь33Розетка электропитания
спереди36Информационно-развлека‐
тельная система

262Уход за автомобилем№Электрическая цепь1Салонное зеркало заднего
вида/электроусилитель руле‐
вого управления/система
селективного управления
подвеской/радар/система
выпуска отработавших газов
дизельного двигателя3Блок управления оборудова‐
нием прицепа4Звуковой сигнал5Омыватель лобового стекла6Омыватель лобового стекла7Задняя розетка10Замок боковой двери/замок
задней двери багажного отде‐
ления11Замок боковой двери/замок
задней двери багажного отде‐
ления12Система автоматической оста‐ новки и пуска двигателя/диаг‐
ностический разъем/
тормозная система№Электрическая цепь13Информационно-развлека‐
тельная система/система
климат-контроля14Сирена сигнализации15Климат-контроль16Система автоматической оста‐ новки и пуска двигателя/
тормозная система17Комбинация приборов19Электрооборудование колонки в сборе/органы управления на
рулевом колесе21Противоугонная сигнализация22Камера/датчик дождя/автома‐
тическое управление свето‐
выми приборами23Напоминание о ремне
безопасности24Автоматическая коробка
передач/система помощи при
парковке Advanced Park Assist/
система панорамного обзора25Подушка безопасности26Электронная система динами‐
ческой стабилизации№Электрическая цепь27Сигнализация28OnStar29Информационно-развлека‐
тельная система32Прикуриватель / передняя розетка электропитания34Подогрев заднего стекла/подо‐ грев ветрового стекла/индук‐
тивная зарядка35Блок управления светотех‐
никой/диагностический
разъем36Освещение
