2018.5 OPEL GRANDLAND X Инструкция по эксплуатации (in Russian)

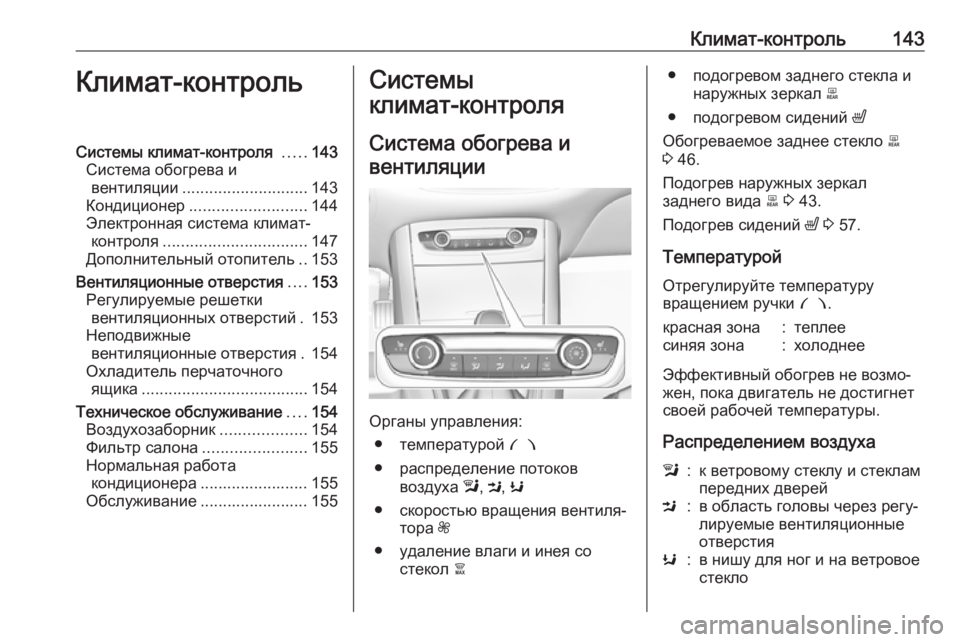

Климат-контроль143Климат-контрольСистемы климат-контроля .....143
Система обогрева и вентиляции ............................ 143
Кондиционер .......................... 144
Электронная система климат- контроля ................................ 147
Дополнительный отопитель ..153
Вентиляционные отверстия ....153
Регулируемые решетки вентиляционных отверстий . 153
Неподвижные вентиляционные отверстия . 154
Охладитель перчаточного ящика ..................................... 154
Техническое обслуживание ....154
Воздухозаборник ...................154
Фильтр салона .......................155
Нормальная работа кондиционера ........................ 155
Обслуживание ........................ 155Системы
климат-контроля
Система обогрева ивентиляции
Органы управления: ● температурой £
● распределение потоков воздуха l, M , K
● скоростью вращения вентиля‐ тора Z
● удаление влаги и инея со стекол à
● подогревом заднего стекла и
наружных зеркал b
● подогревом сидений ß
Обогреваемое заднее стекло b
3 46.
Подогрев наружных зеркал
заднего вида b 3 43.
Подогрев сидений ß 3 57.
Температурой Отрегулируйте температуру
вращением ручки £.красная зона:теплеесиняя зона:холоднее
Эффективный обогрев не возмо‐
жен, пока двигатель не достигнет
своей рабочей температуры.
Распределением воздуха
l:к ветровому стеклу и стеклам
передних дверейM:в область головы через регу‐
лируемые вентиляционные
отверстияK:в нишу для ног и на ветровое
стекло

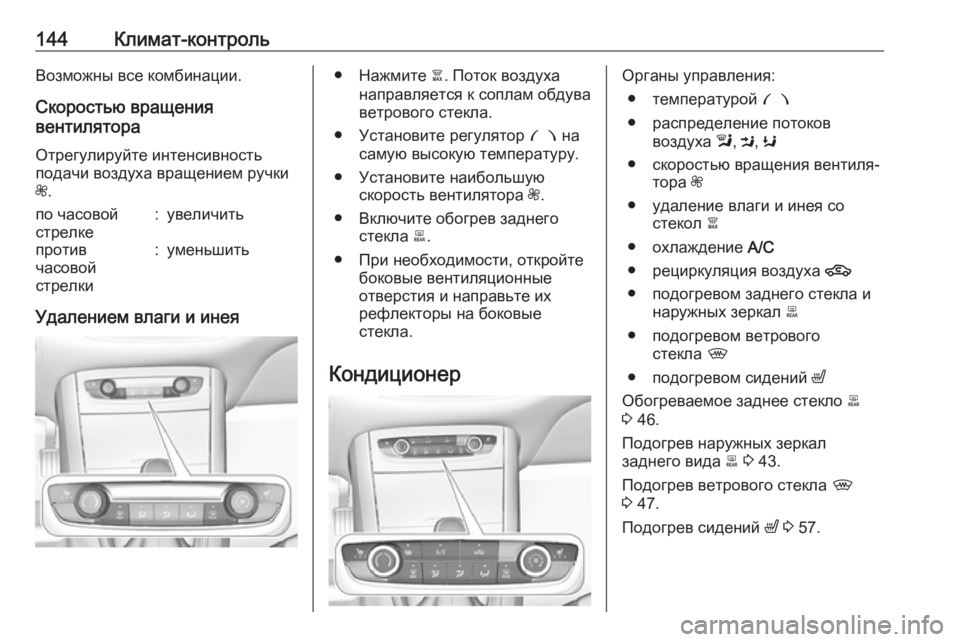

144Климат-контрольВозможны все комбинации.
Скоростью вращения
вентилятора
Отрегулируйте интенсивность
подачи воздуха вращением ручки
Z .по часовой
стрелке:увеличитьпротив
часовой
стрелки:уменьшить
Удалением влаги и инея
● Нажмите à. Поток воздуха
направляется к соплам обдува
ветрового стекла.
● Установите регулятор £ на
самую высокую температуру.
● Установите наибольшую скорость вентилятора Z.
● Включите обогрев заднего стекла b.
● При необходимости, откройте боковые вентиляционные
отверстия и направьте их
рефлекторы на боковые
стекла.
КондиционерОрганы управления: ● температурой £
● распределение потоков воздуха l, M , K
● скоростью вращения вентиля‐ тора Z
● удаление влаги и инея со стекол à
● охлаждение A/C
● рециркуляция воздуха 4
● подогревом заднего стекла и наружных зеркал b
● подогревом ветрового стекла ,
● подогревом сидений ß
Обогреваемое заднее стекло b
3 46.
Подогрев наружных зеркал
заднего вида b 3 43.
Подогрев ветрового стекла ,
3 47.
Подогрев сидений ß 3 57.

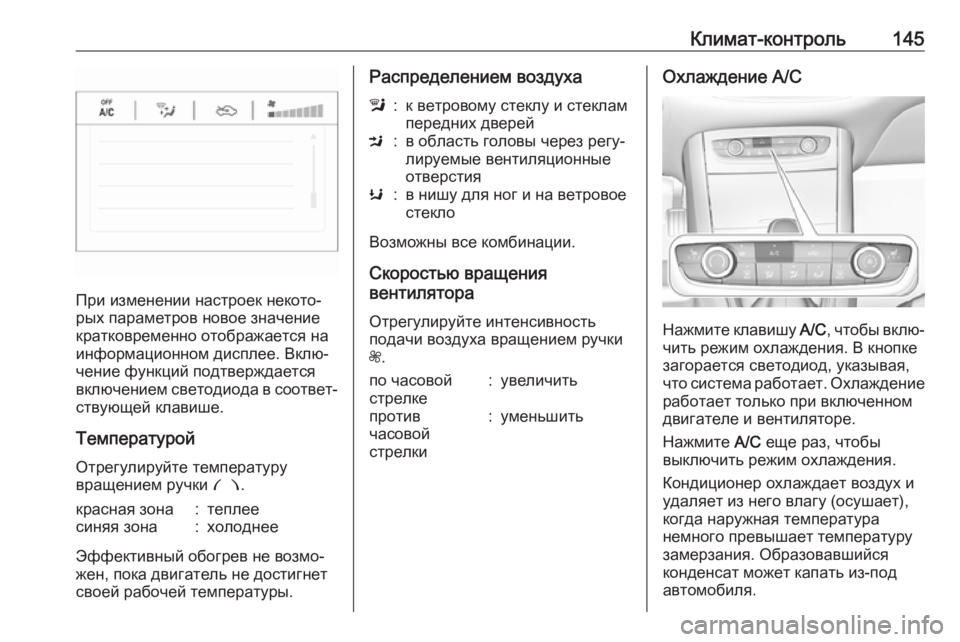

Климат-контроль145
При изменении настроек некото‐
рых параметров новое значение кратковременно отображается на
информационном дисплее. Вклю‐ чение функций подтверждается
включением светодиода в соответ‐
ствующей клавише.
Температурой Отрегулируйте температуру
вращением ручки £.
красная зона:теплеесиняя зона:холоднее
Эффективный обогрев не возмо‐
жен, пока двигатель не достигнет
своей рабочей температуры.
Распределением воздухаl:к ветровому стеклу и стеклам
передних дверейM:в область головы через регу‐
лируемые вентиляционные
отверстияK:в нишу для ног и на ветровое
стекло
Возможны все комбинации.
Скоростью вращения
вентилятора
Отрегулируйте интенсивность
подачи воздуха вращением ручки
Z .
по часовой
стрелке:увеличитьпротив
часовой
стрелки:уменьшитьОхлаждение A/C
Нажмите клавишу A/C, чтобы вклю‐
чить режим охлаждения. В кнопке загорается светодиод, указывая,
что система работает. Охлаждение
работает только при включенном
двигателе и вентиляторе.
Нажмите A/C еще раз, чтобы
выключить режим охлаждения.
Кондиционер охлаждает воздух и
удаляет из него влагу (осушает), когда наружная температура
немного превышает температуру
замерзания. Образовавшийся
конденсат может капать из-под
автомобиля.

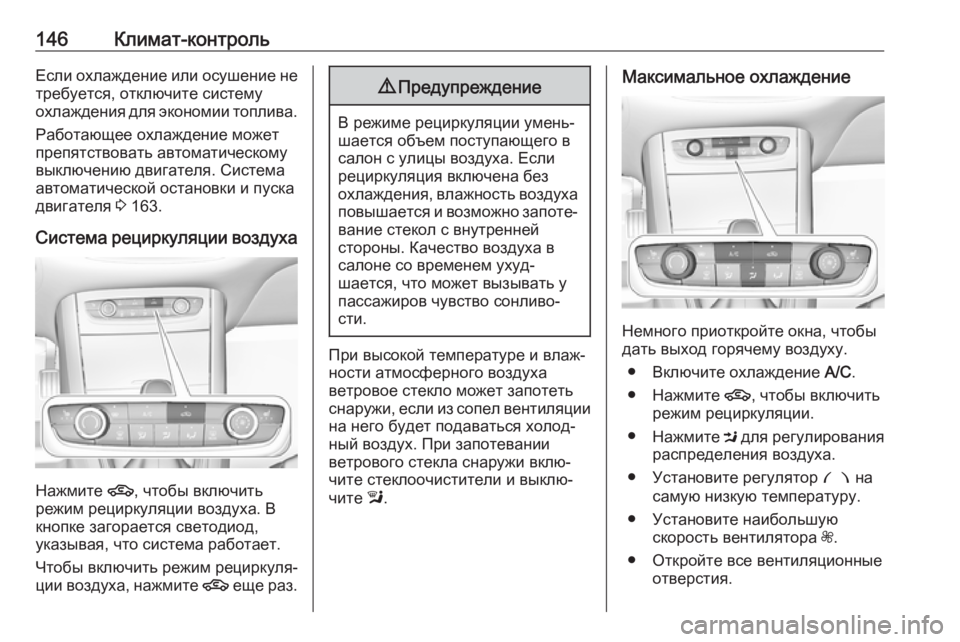

146Климат-контрольЕсли охлаждение или осушение не
требуется, отключите систему
охлаждения для экономии топлива.
Работающее охлаждение может
препятствовать автоматическому
выключению двигателя. Система
автоматической остановки и пуска
двигателя 3 163.
Система рециркуляции воздуха
Нажмите 4, чтобы включить
режим рециркуляции воздуха. В
кнопке загорается светодиод,
указывая, что система работает.
Чтобы включить режим рециркуля‐
ции воздуха, нажмите 4 еще раз.
9
Предупреждение
В режиме рециркуляции умень‐
шается объем поступающего в
салон с улицы воздуха. Если
рециркуляция включена без
охлаждения, влажность воздуха
повышается и возможно запоте‐ вание стекол с внутренней
стороны. Качество воздуха в
салоне со временем ухуд‐
шается, что может вызывать у
пассажиров чувство сонливо‐
сти.
При высокой температуре и влаж‐ ности атмосферного воздуха
ветровое стекло может запотеть
снаружи, если из сопел вентиляции
на него будет подаваться холод‐ ный воздух. При запотевании
ветрового стекла снаружи вклю‐
чите стеклоочистители и выклю‐
чите l.
Максимальное охлаждение
Немного приоткройте окна, чтобы
дать выход горячему воздуху.
● Включите охлаждение A/C.
● Нажмите 4, чтобы включить
режим рециркуляции.
● Нажмите M для регулирования
распределения воздуха.
● Установите регулятор £ на
самую низкую температуру.
● Установите наибольшую скорость вентилятора Z.
● Откройте все вентиляционные отверстия.

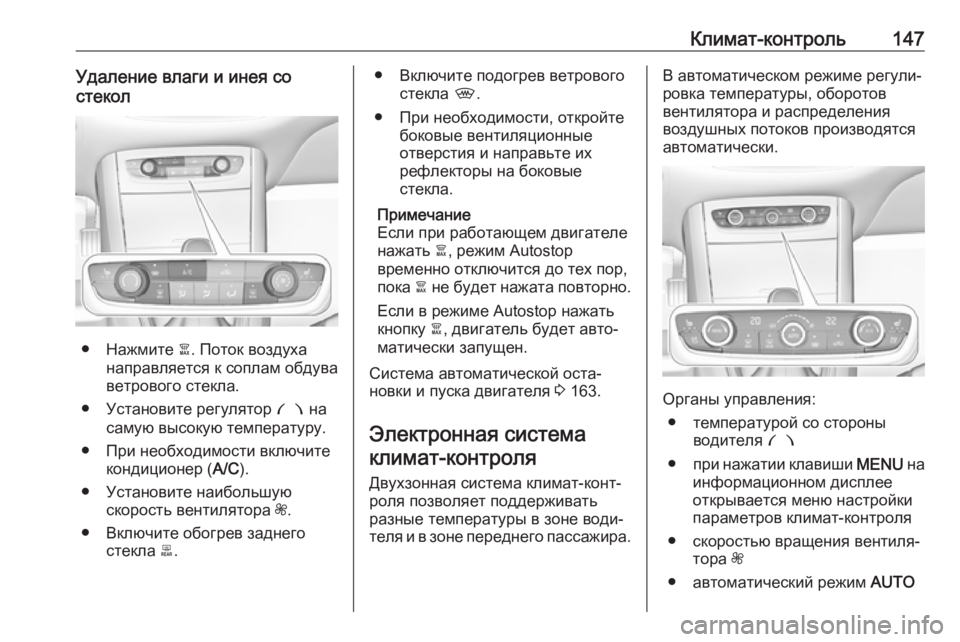

Климат-контроль147Удаление влаги и инея со
стекол
● Нажмите à. Поток воздуха
направляется к соплам обдува
ветрового стекла.
● Установите регулятор £ на
самую высокую температуру.
● При необходимости включите кондиционер ( A/C).
● Установите наибольшую скорость вентилятора Z.
● Включите обогрев заднего стекла b.
● Включите подогрев ветрового
стекла ,.
● При необходимости, откройте боковые вентиляционные
отверстия и направьте их
рефлекторы на боковые
стекла.
Примечание
Если при работающем двигателе
нажать à, режим Autostop
временно отключится до тех пор,
пока à не будет нажата повторно.
Если в режиме Autostop нажать
кнопку à, двигатель будет авто‐
матически запущен.
Система автоматической оста‐ новки и пуска двигателя 3 163.
Электронная система климат-контроля
Двухзонная система климат-конт‐
роля позволяет поддерживать
разные температуры в зоне води‐
теля и в зоне переднего пассажира.В автоматическом режиме регули‐
ровка температуры, оборотов
вентилятора и распределения
воздушных потоков производятся
автоматически.
Органы управления:
● температурой со стороны водителя £
● при нажатии клавиши MENU на
информационном дисплее
открывается меню настройки
параметров климат-контроля
● скоростью вращения вентиля‐ тора Z
● автоматический режим AUTO

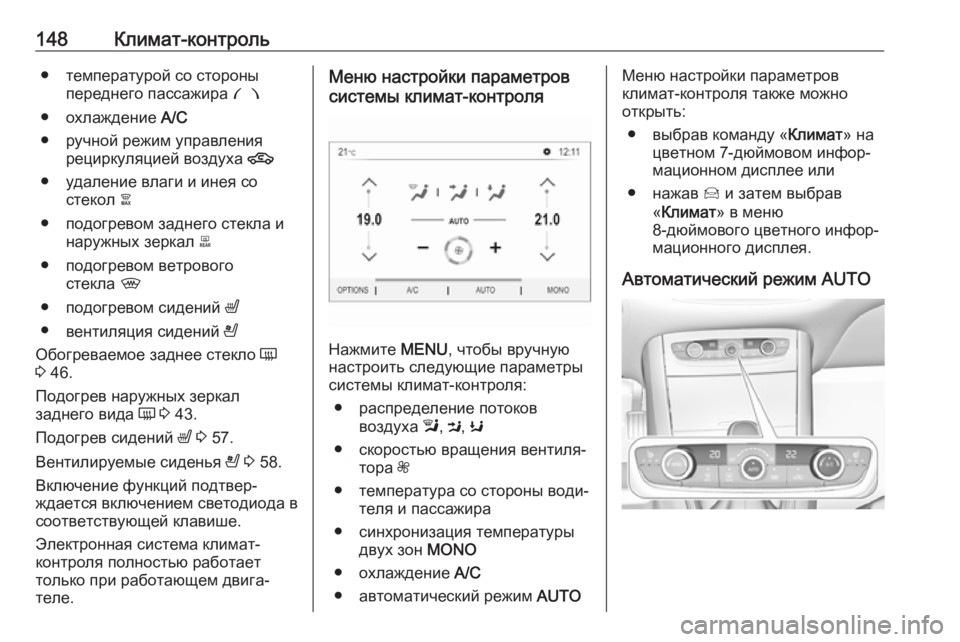

148Климат-контроль● температурой со стороныпереднего пассажира £
● охлаждение A/C
● ручной режим управления рециркуляцией воздуха 4
● удаление влаги и инея со стекол à
● подогревом заднего стекла и наружных зеркал b
● подогревом ветрового стекла ,
● подогревом сидений ß
● вентиляция сидений A
Обогреваемое заднее стекло Ü
3 46.
Подогрев наружных зеркал
заднего вида Ü 3 43.
Подогрев сидений ß 3 57.
Вентилируемые сиденья A 3 58.
Включение функций подтвер‐
ждается включением светодиода в
соответствующей клавише.
Электронная система климат-
контроля полностью работает
только при работающем двига‐
теле.Меню настройки параметров
системы климат-контроля
Нажмите MENU, чтобы вручную
настроить следующие параметры
системы климат-контроля:
● распределение потоков воздуха l, M , K
● скоростью вращения вентиля‐ тора Z
● температура со стороны води‐ теля и пассажира
● синхронизация температуры двух зон MONO
● охлаждение A/C
● автоматический режим AUTO
Меню настройки параметров
климат-контроля также можно
открыть:
● выбрав команду « Климат» на
цветном 7-дюймовом инфор‐
мационном дисплее или
● нажав Í и затем выбрав
« Климат » в меню
8-дюймового цветного инфор‐
мационного дисплея.
Автоматический режим AUTO

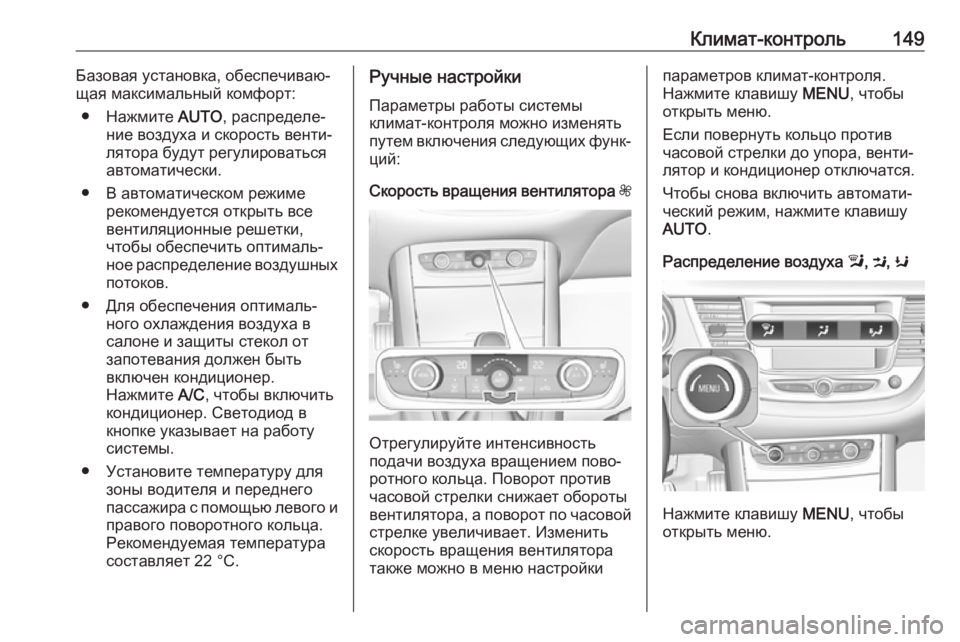

Климат-контроль149Базовая установка, обеспечиваю‐
щая максимальный комфорт:
● Нажмите AUTO, распределе‐
ние воздуха и скорость венти‐
лятора будут регулироваться
автоматически.
● В автоматическом режиме рекомендуется открыть все
вентиляционные решетки,
чтобы обеспечить оптималь‐
ное распределение воздушных потоков.
● Для обеспечения оптималь‐ ного охлаждения воздуха в
салоне и защиты стекол от
запотевания должен быть
включен кондиционер.
Нажмите A/C, чтобы включить
кондиционер. Светодиод в
кнопке указывает на работу
системы.
● Установите температуру для зоны водителя и переднего
пассажира с помощью левого и
правого поворотного кольца.
Рекомендуемая температура
составляет 22 °C.Ручные настройки
Параметры работы системы
климат-контроля можно изменять
путем включения следующих функ‐
ций:
Скорость вращения вентилятора Z
Отрегулируйте интенсивность
подачи воздуха вращением пово‐
ротного кольца. Поворот против
часовой стрелки снижает обороты
вентилятора, а поворот по часовой
стрелке увеличивает. Изменить
скорость вращения вентилятора
также можно в меню настройки
параметров климат-контроля.
Нажмите клавишу MENU, чтобы
открыть меню.
Если повернуть кольцо против
часовой стрелки до упора, венти‐
лятор и кондиционер отключатся.
Чтобы снова включить автомати‐
ческий режим, нажмите клавишу
AUTO .
Распределение воздуха l, M , K
Нажмите клавишу MENU, чтобы
открыть меню.

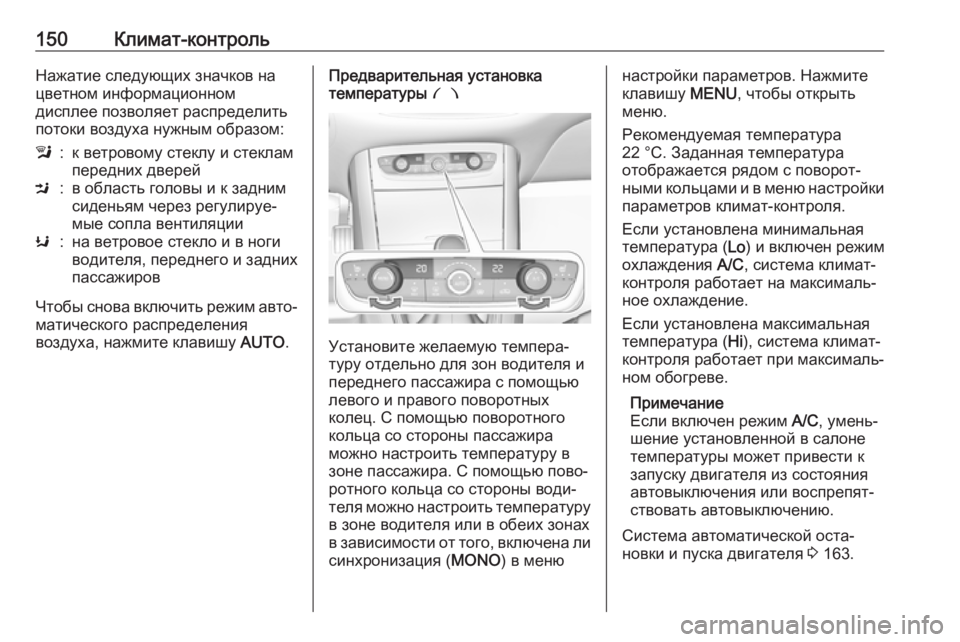

150Климат-контрольНажатие следующих значков на
цветном информационном
дисплее позволяет распределить
потоки воздуха нужным образом:l:к ветровому стеклу и стеклам
передних дверейM:в область головы и к задним
сиденьям через регулируе‐
мые сопла вентиляцииK:на ветровое стекло и в ноги
водителя, переднего и задних
пассажиров
Чтобы снова включить режим авто‐ матического распределения
воздуха, нажмите клавишу AUTO.
Предварительная установка
температуры £
Установите желаемую темпера‐
туру отдельно для зон водителя и
переднего пассажира с помощью
левого и правого поворотных
колец. С помощью поворотного
кольца со стороны пассажира
можно настроить температуру в
зоне пассажира. С помощью пово‐ ротного кольца со стороны води‐
теля можно настроить температуру в зоне водителя или в обеих зонах
в зависимости от того, включена ли
синхронизация ( MONO) в меню
настройки параметров. Нажмите
клавишу MENU, чтобы открыть
меню.
Рекомендуемая температура
22 °C. Заданная температура
отображается рядом с поворот‐
ными кольцами и в меню настройки параметров климат-контроля.
Если установлена минимальная
температура ( Lo) и включен режим
охлаждения A/C, система климат-
контроля работает на максималь‐
ное охлаждение.
Если установлена максимальная
температура ( Hi), система климат-
контроля работает при максималь‐
ном обогреве.
Примечание
Если включен режим A/C, умень‐
шение установленной в салоне
температуры может привести к
запуску двигателя из состояния
автовыключения или воспрепят‐
ствовать автовыключению.
Система автоматической оста‐
новки и пуска двигателя 3 163.
