2018.5 OPEL GRANDLAND X Инструкция по эксплуатации (in Russian)

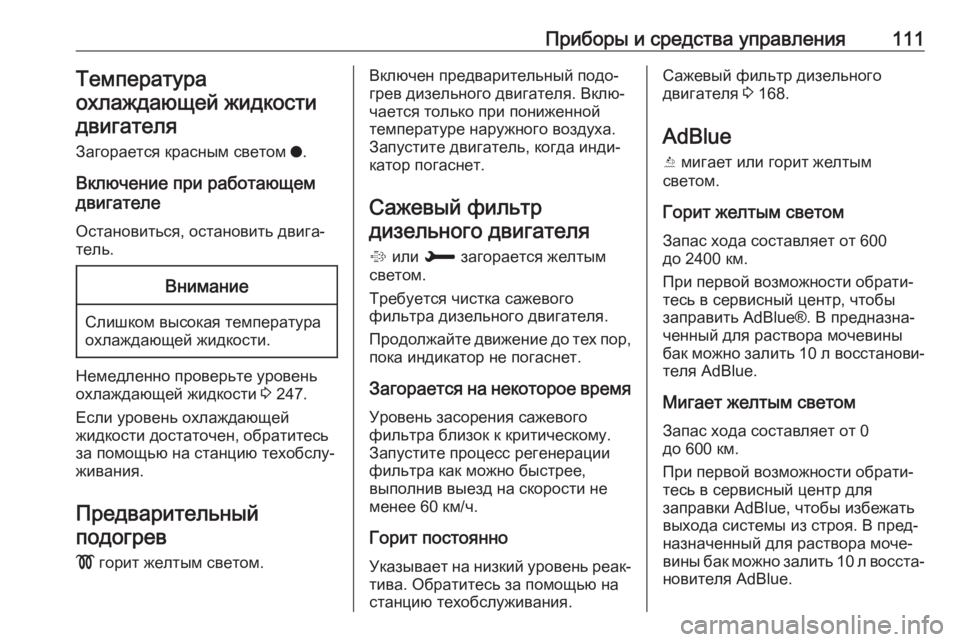

Приборы и средства управления111Температура
охлаждающей жидкости двигателя
Загорается красным светом o.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Немедленно проверьте уровень
охлаждающей жидкости 3 247.
Если уровень охлаждающей
жидкости достаточен, обратитесь
за помощью на станцию техобслу‐
живания.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев дизельного двигателя. Вклю‐
чается только при пониженной
температуре наружного воздуха.
Запустите двигатель, когда инди‐
катор погаснет.
Сажевый фильтр
дизельного двигателя
% или H загорается желтым
светом.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение до тех пор, пока индикатор не погаснет.
Загорается на некоторое время
Уровень засорения сажевого
фильтра близок к критическому.
Запустите процесс регенерации
фильтра как можно быстрее,
выполнив выезд на скорости не
менее 60 км/ч.
Горит постоянно Указывает на низкий уровень реак‐
тива. Обратитесь за помощью на
станцию техобслуживания.Сажевый фильтр дизельного
двигателя 3 168.
AdBlue
Y мигает или горит желтым
светом.
Горит желтым светом Запас хода составляет от 600
до 2400 км.
При первой возможности обрати‐
тесь в сервисный центр, чтобы
заправить AdBlue®. В предназна‐
ченный для раствора мочевины
бак можно залить 10 л восстанови‐
теля AdBlue.
Мигает желтым светом Запас хода составляет от 0
до 600 км.
При первой возможности обрати‐
тесь в сервисный центр для
заправки AdBlue, чтобы избежать
выхода системы из строя. В пред‐
назначенный для раствора моче‐
вины бак можно залить 10 л восста‐
новителя AdBlue.

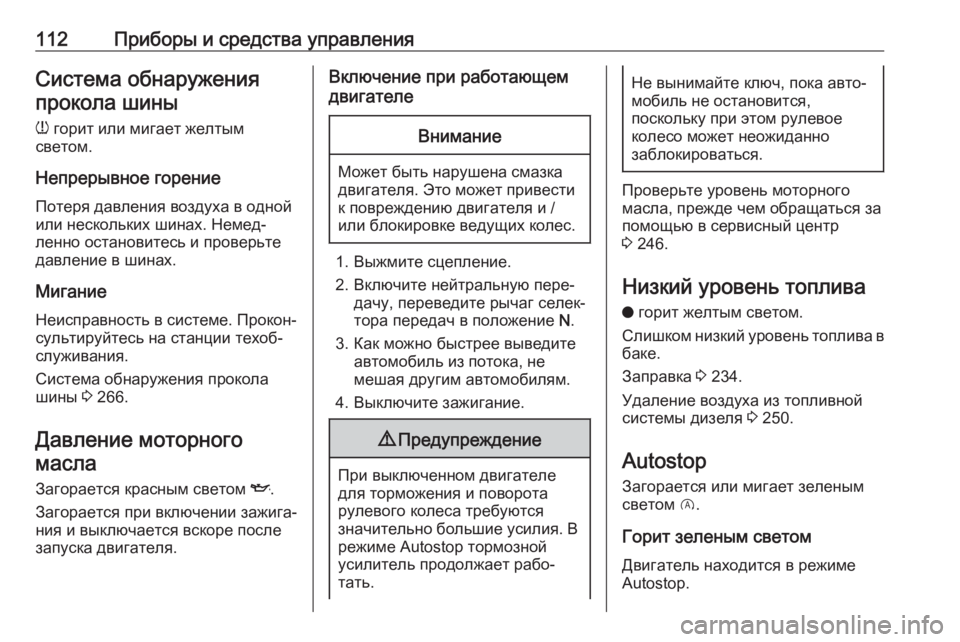

112Приборы и средства управленияСистема обнаруженияпрокола шины
w горит или мигает желтым
светом.
Непрерывное горение Потеря давления воздуха в одной
или нескольких шинах. Немед‐
ленно остановитесь и проверьте
давление в шинах.
МиганиеНеисправность в системе. Прокон‐
сультируйтесь на станции техоб‐
служивания.
Система обнаружения прокола
шины 3 266.
Давление моторного масла
Загорается красным светом I.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и /
или блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия. В
режиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ, пока авто‐
мобиль не остановится,
поскольку при этом рулевое
колесо может неожиданно
заблокироваться.
Проверьте уровень моторного
масла, прежде чем обращаться за
помощью в сервисный центр
3 246.
Низкий уровень топлива o горит желтым светом.
Слишком низкий уровень топлива в
баке.
Заправка 3 234.
Удаление воздуха из топливной
системы дизеля 3 250.
Autostop
Загорается или мигает зеленым
светом D.
Горит зеленым светом Двигатель находится в режиме
Autostop.

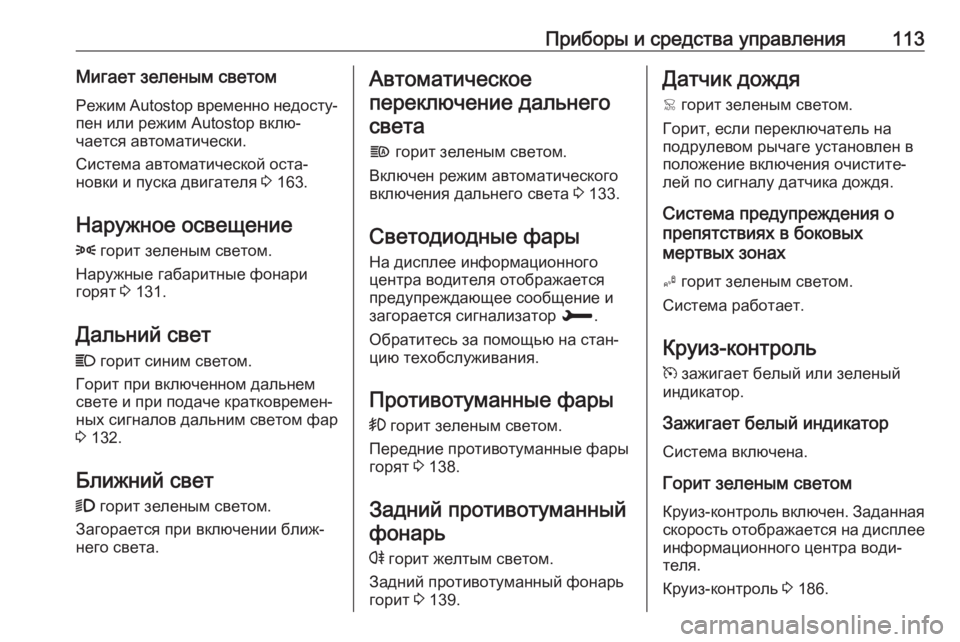

Приборы и средства управления113Мигает зеленым светомРежим Autostop временно недосту‐
пен или режим Autostop вклю‐
чается автоматически.
Система автоматической оста‐ новки и пуска двигателя 3 163.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари
горят 3 131.
Дальний свет
C горит синим светом.
Горит при включенном дальнем
свете и при подаче кратковремен‐
ных сигналов дальним светом фар
3 132.
Ближний свет
9 горит зеленым светом.
Загорается при включении ближ‐
него света.Автоматическое
переключение дальнегосвета
f горит зеленым светом.
Включен режим автоматического
включения дальнего света 3 133.
Светодиодные фары
На дисплее информационного
центра водителя отображается
предупреждающее сообщение и
загорается сигнализатор H.
Обратитесь за помощью на стан‐
цию техобслуживания.
Противотуманные фары> горит зеленым светом.
Передние противотуманные фары
горят 3 138.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 139.Датчик дождя
< горит зеленым светом.
Горит, если переключатель на
подрулевом рычаге установлен в
положение включения очистите‐
лей по сигналу датчика дождя.
Система предупреждения о
препятствиях в боковых
мертвых зонах
B горит зеленым светом.
Система работает.
Круиз-контроль
m зажигает белый или зеленый
индикатор.
Зажигает белый индикатор Система включена.
Горит зеленым светом
Круиз-контроль включен. Заданная
скорость отображается на дисплее
информационного центра води‐
теля.
Круиз-контроль 3 186.

114Приборы и средства управленияАдаптивный
круиз-контроль
m зажигает белый или зеленый
индикатор.
В информационном центре води‐ теля загорается C.
m горит белым светом
Система включена.
m горит зеленым светом
Адаптивный круиз-контроль вклю‐
чен.
Если включен или активен адап‐
тивный круиз-контроль, в инфор‐
мационном центре водителя
отображаются символ C и устано‐
вленная скорость.
Адаптивный круиз-контроль 3 192.
Обнаружено движущееся
впереди транспортное средство
A горит зеленым светом.Горит зеленым светом
Обнаружено транспортное сред‐
ство, движущееся впереди в том
же ряду.
Адаптивный круиз-контроль 3 192.
Предупреждение о фронтальном столкновении 3 201.
Система предупреждения о препятствиях в боковыхмертвых зонах
В комбинации приборов постоянно
горит зеленым светом индикатор
B .
Система работает 3 218.
Система автоматического экстренного торможения
m горит или мигает желтым
светом.
Непрерывное горение Система отключена или обнару‐
жена ее неисправность.Дополнительно на дисплее инфор‐ мационного центра водителя отоб‐
разится предупреждающее сооб‐
щение.
Проверьте причину отключения
3 203 . В случае наличия неисправ‐
ности обратитесь за помощью в
сервисный центр.
Мигание Система активно вмешивается в
процесс управления.
В зависимости от ситуации автома‐ тическое торможение может быть
умеренным или резким.
Предупреждение о фронтальном
столкновении 3 201.
Фронтальная система защиты
пешеходов 3 207.
Ограничитель скорости ß загорается в информационном
центре водителя, когда активен
ограничитель скорости. Заданная
скорость отображается рядом со
значком ß.
Ограничитель скорости 3 189.

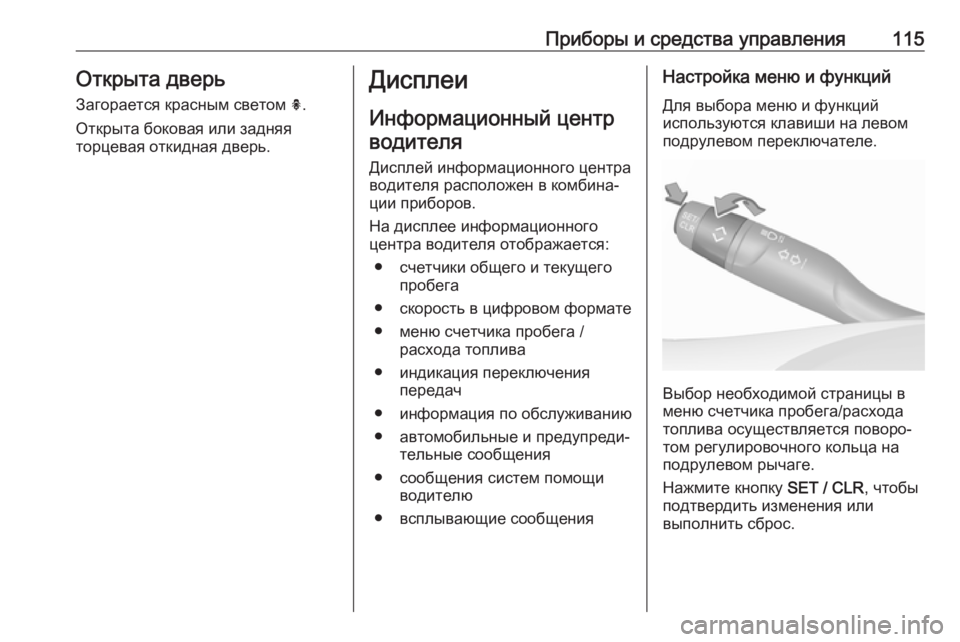

Приборы и средства управления115Открыта дверь
Загорается красным светом h.
Открыта боковая или задняя торцевая откидная дверь.Дисплеи
Информационный центр водителя
Дисплей информационного центра
водителя расположен в комбина‐
ции приборов.
На дисплее информационного
центра водителя отображается:
● счетчики общего и текущего пробега
● скорость в цифровом формате
● меню счетчика пробега / расхода топлива
● индикация переключения передач
● информация по обслуживанию ● автомобильные и предупреди‐ тельные сообщения
● сообщения систем помощи водителю
● всплывающие сообщенияНастройка меню и функций
Для выбора меню и функций
используются клавиши на левом
подрулевом переключателе.
Выбор необходимой страницы в
меню счетчика пробега/расхода топлива осуществляется поворо‐
том регулировочного кольца на
подрулевом рычаге.
Нажмите кнопку SET / CLR, чтобы
подтвердить изменения или
выполнить сброс.

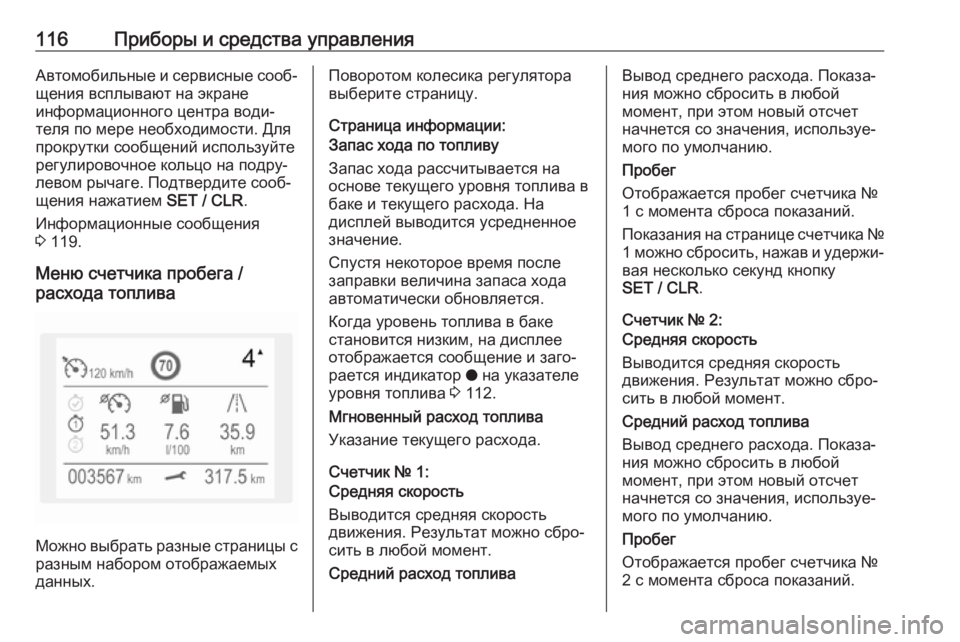

116Приборы и средства управленияАвтомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости. Для
прокрутки сообщений используйте
регулировочное кольцо на подру‐
левом рычаге. Подтвердите сооб‐
щения нажатием SET / CLR.
Информационные сообщения
3 119.
Меню счетчика пробега /
расхода топлива
Можно выбрать разные страницы с
разным набором отображаемых
данных.
Поворотом колесика регулятора выберите страницу.
Страница информации:
Запас хода по топливу
Запас хода рассчитывается на основе текущего уровня топлива вбаке и текущего расхода. На
дисплей выводится усредненное
значение.
Спустя некоторое время после заправки величина запаса ходаавтоматически обновляется.
Когда уровень топлива в баке
становится низким, на дисплее
отображается сообщение и заго‐
рается индикатор o на указателе
уровня топлива 3 112.
Мгновенный расход топлива
Указание текущего расхода.
Счетчик № 1:
Средняя скорость
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Средний расход топливаВывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.
Пробег
Отображается пробег счетчика № 1 с момента сброса показаний.
Показания на странице счетчика № 1 можно сбросить, нажав и удержи‐
вая несколько секунд кнопку
SET / CLR .
Счетчик № 2:
Средняя скорость
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.
Пробег
Отображается пробег счетчика №
2 с момента сброса показаний.

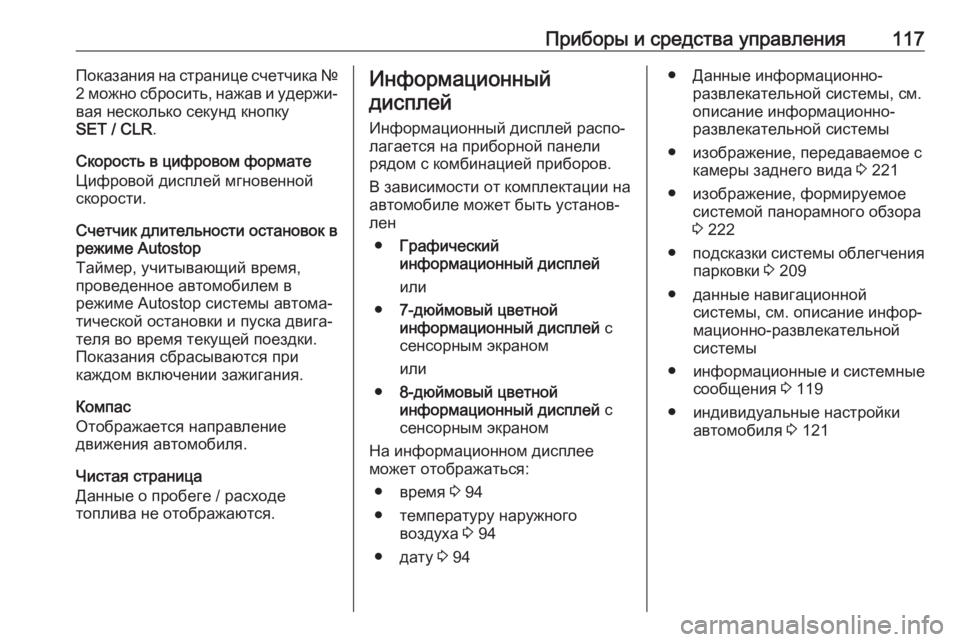

Приборы и средства управления117Показания на странице счетчика №
2 можно сбросить, нажав и удержи‐
вая несколько секунд кнопку
SET / CLR .
Скорость в цифровом формате
Цифровой дисплей мгновенной
скорости.
Счетчик длительности остановок в
режиме Autostop
Таймер, учитывающий время,
проведенное автомобилем в
режиме Autostop системы автома‐
тической остановки и пуска двига‐
теля во время текущей поездки.
Показания сбрасываются при
каждом включении зажигания.
Компас
Отображается направление
движения автомобиля.
Чистая страница
Данные о пробеге / расходе
топлива не отображаются.Информационный
дисплей
Информационный дисплей распо‐
лагается на приборной панели
рядом с комбинацией приборов.
В зависимости от комплектации на
автомобиле может быть установ‐
лен
● Графический
информационный дисплей
или
● 7-дюймовый цветной
информационный дисплей с
сенсорным экраном
или
● 8-дюймовый цветной
информационный дисплей с
сенсорным экраном
На информационном дисплее
может отображаться:
● время 3 94
● температуру наружного воздуха 3 94
● дату 3 94● Данные информационно-
развлекательной системы, см.описание информационно-
развлекательной системы
● изображение, передаваемое с камеры заднего вида 3 221
● изображение, формируемое системой панорамного обзора
3 222
● подсказки системы облегчения
парковки 3 209
● данные навигационной системы, см. описание инфор‐
мационно-развлекательной
системы
● информационные и системные
сообщения 3 119
● индивидуальные настройки автомобиля 3 121

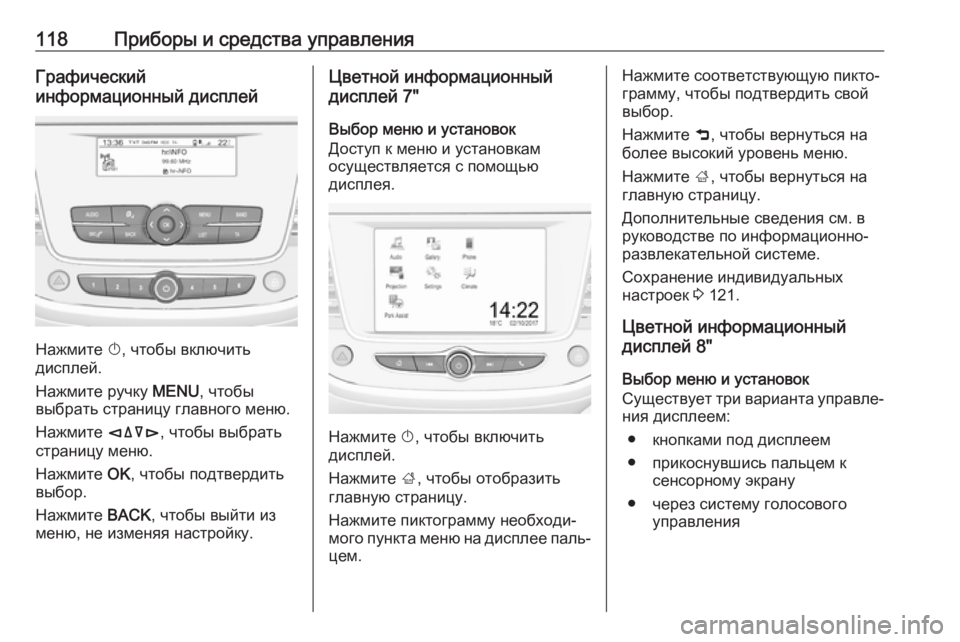

118Приборы и средства управленияГрафический
информационный дисплей
Нажмите X, чтобы включить
дисплей.
Нажмите ручку MENU, чтобы
выбрать страницу главного меню.
Нажмите èäåé, чтобы выбрать
страницу меню.
Нажмите OK, чтобы подтвердить
выбор.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.
Цветной информационный
дисплей 7"
Выбор меню и установок
Доступ к меню и установкам
осуществляется с помощью
дисплея.
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Нажмите пиктограмму необходи‐ мого пункта меню на дисплее паль‐ цем.
Нажмите соответствующую пикто‐
грамму, чтобы подтвердить свой
выбор.
Нажмите 9, чтобы вернуться на
более высокий уровень меню.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Сохранение индивидуальных
настроек 3 121.
Цветной информационный
дисплей 8"
Выбор меню и установокСуществует три варианта управле‐
ния дисплеем:
● кнопками под дисплеем
● прикоснувшись пальцем к сенсорному экрану
● через систему голосового управления
