2018.5 OPEL CROSSLAND X Manuale di uso e manutenzione (in Italian)

Guida e funzionamento175Uscire da un parcheggio paralleloAttivazione
Visualizzatore a Colori Info da 7":
uscendo da una postazione di
parcheggio in parallelo, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Esci dal
parcheggio parallelo .
Visualizzatore a Colori Info da 8":
quando si desidera uscire da un
parcheggio parallelo, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sullo schermo tattile, quindi Sistema di ausilio al
parcheggio . Selezionare Esci dal
parcheggio parallelo .
Selezionare il lato di uscita azionando il rispettivo indicatore di direzione.
Inserire la marcia avanti o la retro‐
marcia, lasciare il volante e mettere il
veicolo in movimento senza superare i 5 km/h.
Avanzare o indietreggiare seguendogli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra.
La manovra è completa quando le
ruote posteriori del veicolo sono fuori
dal parcheggio e $ si spegne nel
quadro strumenti.
In seguito alla disattivazione del
sistema, assicurarsi di avere il
controllo del veicolo.
Visualizzazione
Le istruzioni sul display mostrano: ● Suggerimenti generali e messaggi di avvertimento.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di arresto o di guidare lentamente.
● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.
Disattivazione La manovra di parcheggio assistito
corrente viene cancellata alla pres‐
sione del pulsante per tornare alla
schermata precedente del Visualiz‐
zatore Info a Colori. Per disattivare

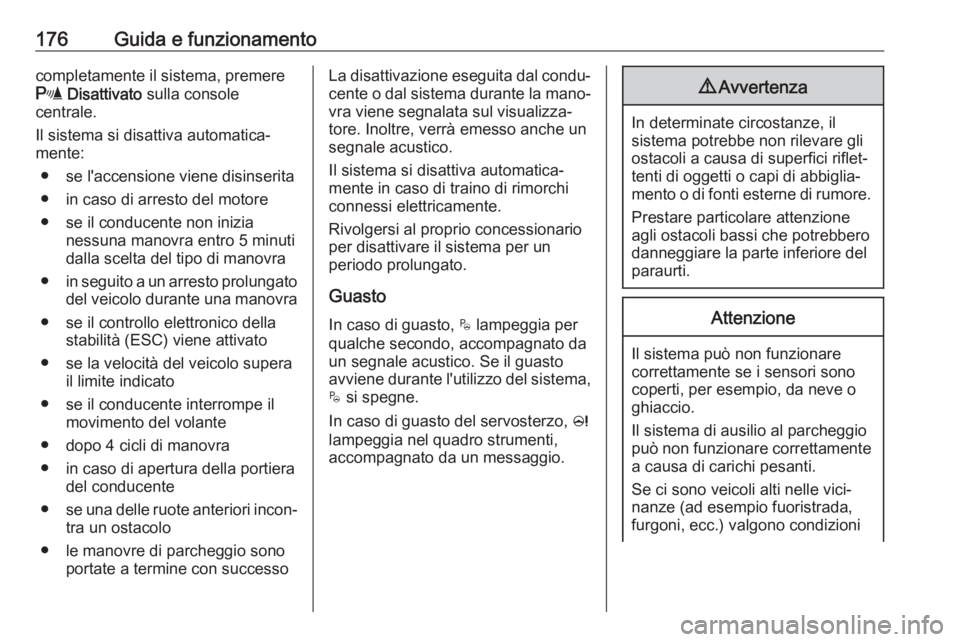

176Guida e funzionamentocompletamente il sistema, premere
r Disattivato sulla console
centrale.
Il sistema si disattiva automatica‐
mente:
● se l'accensione viene disinserita● in caso di arresto del motore ● se il conducente non inizia nessuna manovra entro 5 minuti
dalla scelta del tipo di manovra
● in seguito a un arresto prolungato
del veicolo durante una manovra
● se il controllo elettronico della stabilità (ESC) viene attivato
● se la velocità del veicolo supera il limite indicato
● se il conducente interrompe il movimento del volante
● dopo 4 cicli di manovra
● in caso di apertura della portiera del conducente
● se una delle ruote anteriori incon‐
tra un ostacolo
● le manovre di parcheggio sono portate a termine con successoLa disattivazione eseguita dal condu‐cente o dal sistema durante la mano‐vra viene segnalata sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
Rivolgersi al proprio concessionario
per disattivare il sistema per un
periodo prolungato.
Guasto In caso di guasto, $ lampeggia per
qualche secondo, accompagnato da
un segnale acustico. Se il guasto
avviene durante l'utilizzo del sistema,
$ si spegne.
In caso di guasto del servosterzo, c
lampeggia nel quadro strumenti,
accompagnato da un messaggio.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono
coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni

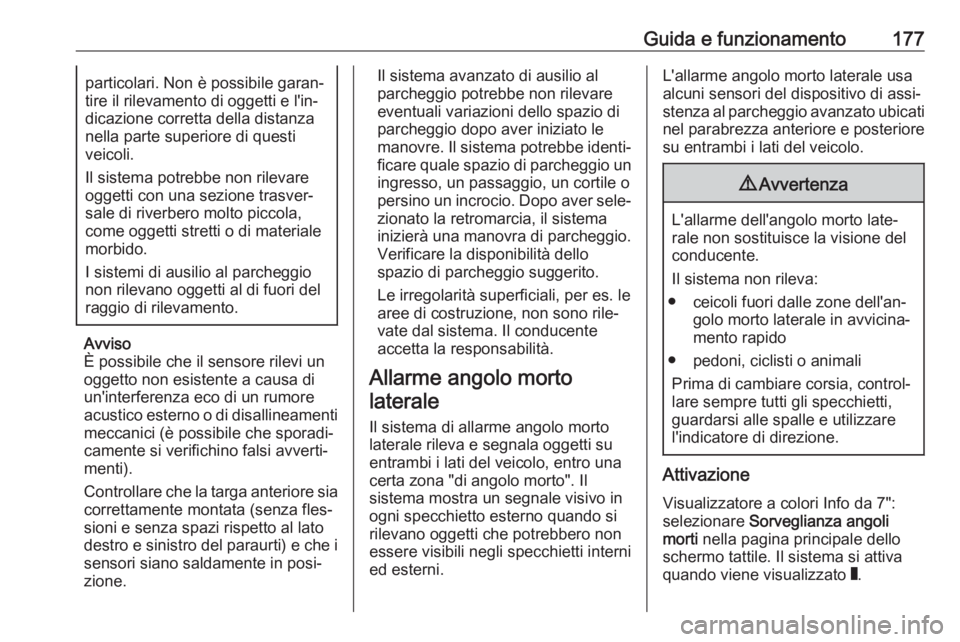

Guida e funzionamento177particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio un
ingresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistemainizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni ed esterni.L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Attivazione
Visualizzatore a colori Info da 7":
selezionare Sorveglianza angoli
morti nella pagina principale dello
schermo tattile. Il sistema si attiva
quando viene visualizzato W.

178Guida e funzionamentoVisualizzatore a colori Info da 8":
premere Í. Selezionare le funzioni di
guida sullo schermo tattile, quindi Monitoraggio angolo morto laterale . Il
sistema si attiva quando viene visua‐
lizzato on.
La spia B si accende fissa in verde
nel quadro strumenti per confermare
l'attivazione della funzione.
Funzionamento
Se il sistema rileva un veicolo nell'an‐
golo morto laterale durante la marcia
in avanti, un LED circolare si accende nel rispettivo specchietto.
Il LED si accende immediatamentequando si viene sorpassati.
Il LED si accende dopo un intervallo
di tempo quando si sorpassa lenta‐
mente un altro veicolo.
Condizioni di funzionamento
Le seguenti condizioni devono essere soddisfatte perché il sistema funzioni
correttamente:
● Tutti i veicoli devono procedere nella stessa direzione di marcia e
in carreggiate adiacenti.
● La velocità del proprio veicolo è compresa tra 12 e 140 km/h.
● Si sorpassa un altro veicolo con una differenza di velocità infe‐
riore ai 10 km/h.
● Si viene sorpassati da un altro veicolo con una differenza divelocità inferiore ai 25 km/h.
● Il flusso del traffico è normale.
● Guida su una strada dritta o leggermente curva.
● Il veicolo non sta trainando un rimorchio.Nelle seguenti situazioni non vi sarà
nessun avvertimento:
● In presenza di oggetti statici (veicoli parcheggiati, barriere,lampioni, segnali stradali...).
● Con veicoli provenienti dalla dire‐
zione opposta.
● Mentre si guida su una strada con molte curve o in un una curvastretta.
● Quando si sorpassa (o si viene sorpassati da) un veicolo partico‐
larmente lungo (autocarri, auto‐
bus...) che sia contemporanea‐
mente rilevato nell'angolo morto
laterale e presente nel campo
visivo anteriore del conducente.
● In caso di traffico particolarmente
intenso: i veicoli rilevati davanti e dietro vengono scambiati per un
autocarro o un oggetto statico.
● Se il sorpasso è troppo rapido.

Guida e funzionamento179DisattivazioneIl sistema si può disattivare nel menu
di personalizzazione del veicolo
3 106. B si spegne nel quadro stru‐
menti. Inoltre, verrà emesso anche un segnale acustico
Lo stato del sistema rimane in memo‐
ria quando il motore viene spento.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
Guasto In caso di guasto, B lampeggia per un
breve periodo di tempo nel quadro
strumenti, accompagnato da R e
dalla visualizzazione di un messag‐ gio. Recarsi presso un concessiona‐
rio o un'officina autorizzata per effet‐
tuare un controllo del sistema.Sistema di visione
panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come un'immagine di quasi 180° nel visua‐lizzatore Info, simile alla vista a volod'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
riore
La schermata del visualizzatore Info
si divide in due parti: a destra c'è la visione dall'alto del veicolo e a sinistra c'è la visione ripresa dalla parte
posteriore. I sensori di parcheggio
completano le informazioni della
visione dall'alto del veicolo.
Attivazione Il sistema di visione panoramica si
attiva:
● con l'innesto della retromarcia● guidando a una velocità inferiore a 10 km/hFunzionamento
Per la parte sinistra del display si
possono scegliere diversi tipi di
visione. Il tipo di visione si può
cambiare in qualsiasi momento
durante una manovra premendo
sull'area tattile in basso a sinistra del
display:
● Vista posteriore
● Modalità Auto
● Visione zoom ● Visione a 180°
Il display si aggiorna immediatamente per corrispondere al tipo di visione
selezionato.

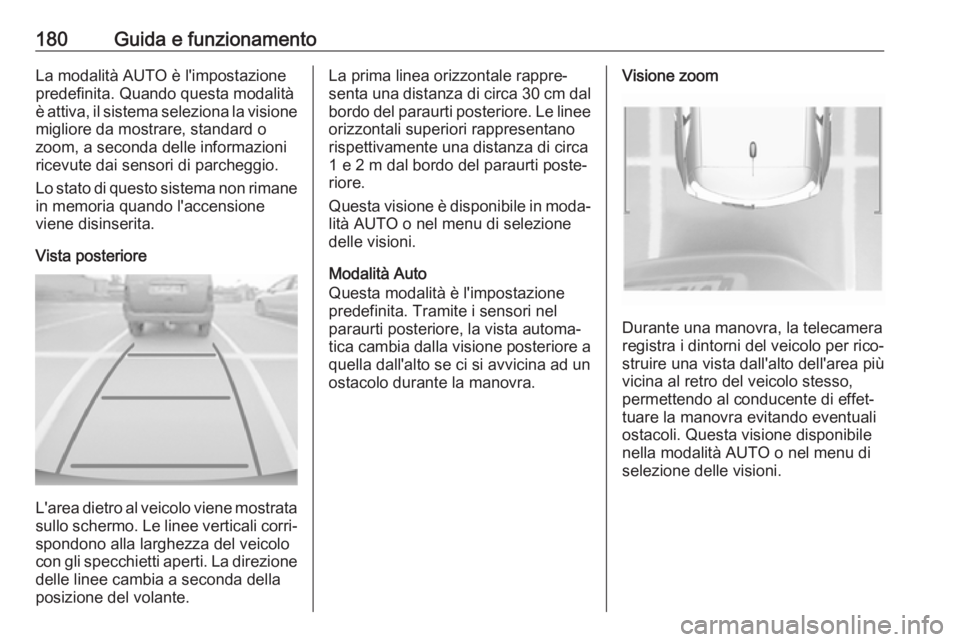

180Guida e funzionamentoLa modalità AUTO è l'impostazione
predefinita. Quando questa modalità
è attiva, il sistema seleziona la visione
migliore da mostrare, standard o
zoom, a seconda delle informazioni ricevute dai sensori di parcheggio.
Lo stato di questo sistema non rimane in memoria quando l'accensione
viene disinserita.
Vista posteriore
L'area dietro al veicolo viene mostrata
sullo schermo. Le linee verticali corri‐
spondono alla larghezza del veicolo
con gli specchietti aperti. La direzione delle linee cambia a seconda della
posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
rispettivamente una distanza di circa
1 e 2 m dal bordo del paraurti poste‐
riore.
Questa visione è disponibile in moda‐ lità AUTO o nel menu di selezione
delle visioni.
Modalità Auto
Questa modalità è l'impostazione
predefinita. Tramite i sensori nel
paraurti posteriore, la vista automa‐
tica cambia dalla visione posteriore a
quella dall'alto se ci si avvicina ad un
ostacolo durante la manovra.Visione zoom
Durante una manovra, la telecamera
registra i dintorni del veicolo per rico‐ struire una vista dall'alto dell'area più
vicina al retro del veicolo stesso, permettendo al conducente di effet‐
tuare la manovra evitando eventuali
ostacoli. Questa visione disponibile
nella modalità AUTO o nel menu di
selezione delle visioni.

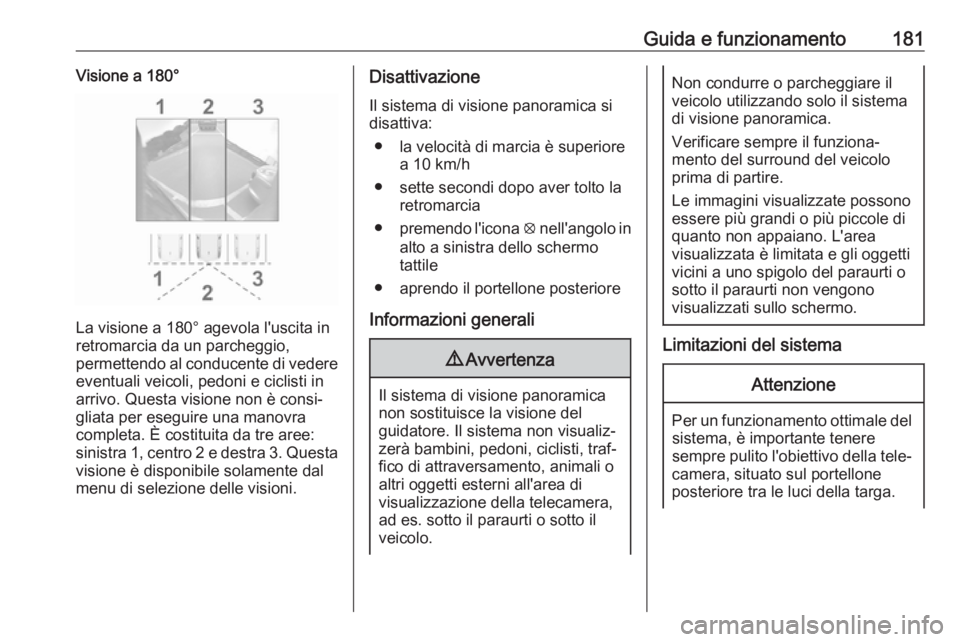

Guida e funzionamento181Visione a 180°
La visione a 180° agevola l'uscita in
retromarcia da un parcheggio,
permettendo al conducente di vedere
eventuali veicoli, pedoni e ciclisti in
arrivo. Questa visione non è consi‐
gliata per eseguire una manovra
completa. È costituita da tre aree:
sinistra 1, centro 2 e destra 3. Questa visione è disponibile solamente dal
menu di selezione delle visioni.
Disattivazione
Il sistema di visione panoramica si disattiva:
● la velocità di marcia è superiore a 10 km/h
● sette secondi dopo aver tolto la retromarcia
● premendo l'icona q nell'angolo in
alto a sinistra dello schermo
tattile
● aprendo il portellone posteriore
Informazioni generali9 Avvertenza
Il sistema di visione panoramica
non sostituisce la visione del
guidatore. Il sistema non visualiz‐
zerà bambini, pedoni, ciclisti, traf‐
fico di attraversamento, animali o
altri oggetti esterni all'area di
visualizzazione della telecamera,
ad es. sotto il paraurti o sotto il
veicolo.
Non condurre o parcheggiare il veicolo utilizzando solo il sistema
di visione panoramica.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Le immagini visualizzate possono
essere più grandi o più piccole di
quanto non appaiano. L'area
visualizzata è limitata e gli oggetti
vicini a uno spigolo del paraurti o
sotto il paraurti non vengono
visualizzati sullo schermo.
Limitazioni del sistema
Attenzione
Per un funzionamento ottimale del sistema, è importante tenere
sempre pulito l'obiettivo della tele‐
camera, situato sul portellone
posteriore tra le luci della targa.

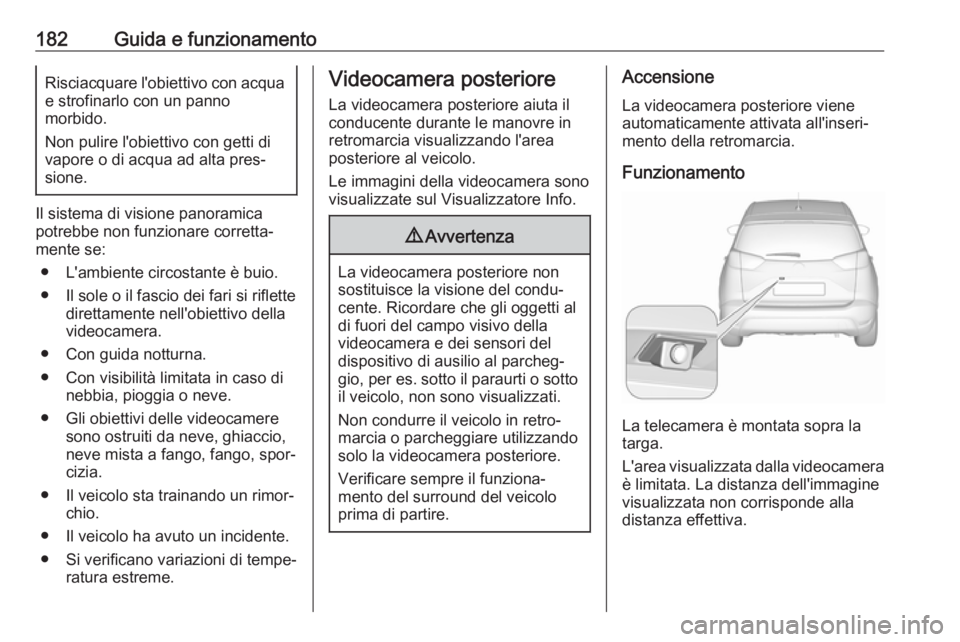

182Guida e funzionamentoRisciacquare l'obiettivo con acqua
e strofinarlo con un panno
morbido.
Non pulire l'obiettivo con getti di
vapore o di acqua ad alta pres‐ sione.
Il sistema di visione panoramica
potrebbe non funzionare corretta‐
mente se:
● L'ambiente circostante è buio.● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo ha avuto un incidente.
● Si verificano variazioni di tempe‐ ratura estreme.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐
cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Accensione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La telecamera è montata sopra la
targa.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla
distanza effettiva.
