2018.5 OPEL CROSSLAND X Manuale di uso e manutenzione (in Italian)

Cura del veicolo207

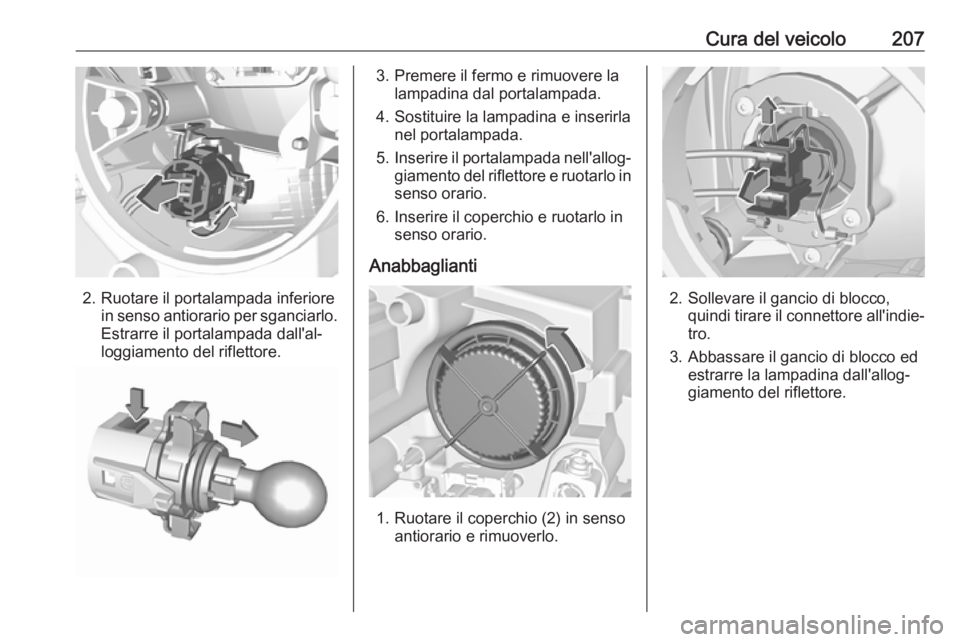

2. Ruotare il portalampada inferiorein senso antiorario per sganciarlo.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Premere il fermo e rimuovere la lampadina dal portalampada.
4. Sostituire la lampadina e inserirla nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento del riflettore e ruotarlo in
senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.
Anabbaglianti
1. Ruotare il coperchio (2) in senso antiorario e rimuoverlo.
2. Sollevare il gancio di blocco,quindi tirare il connettore all'indie‐
tro.
3. Abbassare il gancio di blocco ed estrarre la lampadina dall'allog‐
giamento del riflettore.

208Cura del veicolo
4. Sostituire la lampadina epremerla nell'alloggiamento del
riflettore mettendo la sporgenza in
posizione.
5. Alzare il gancio di blocco e mante‐
nere in posizione.
6. Collegare il connettore alla lampadina e fissarlo con il gancio
di blocco.
7. Inserire il coperchio e ruotarlo in senso orario.
Luci di posizione/luci diurne
In caso di LED difettosi, farli sostituire da un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione
sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Fendinebbia Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.
Luci posteriori
A seconda della versione, le luci
posteriori e le luci dei freni sono
progettate come LED. In caso di malfunzionamento, far sostituire i
LED da un'officina.

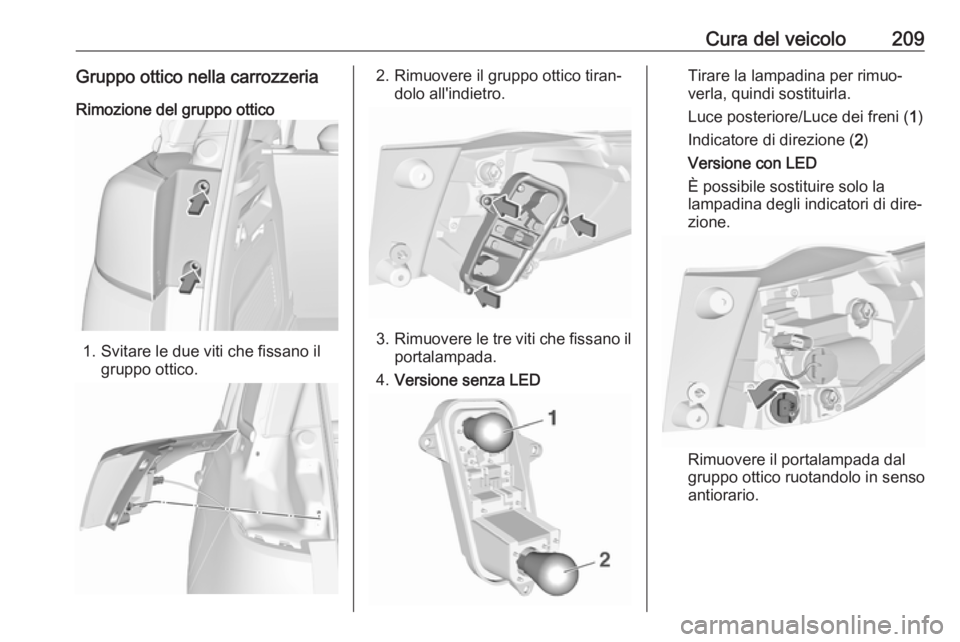

Cura del veicolo209Gruppo ottico nella carrozzeria
Rimozione del gruppo ottico
1. Svitare le due viti che fissano il gruppo ottico.
2. Rimuovere il gruppo ottico tiran‐ dolo all'indietro.
3.Rimuovere le tre viti che fissano il
portalampada.
4. Versione senza LED
Tirare la lampadina per rimuo‐
verla, quindi sostituirla.
Luce posteriore/Luce dei freni ( 1)
Indicatore di direzione ( 2)
Versione con LED
È possibile sostituire solo la
lampadina degli indicatori di dire‐
zione.
Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario.

210Cura del veicolo

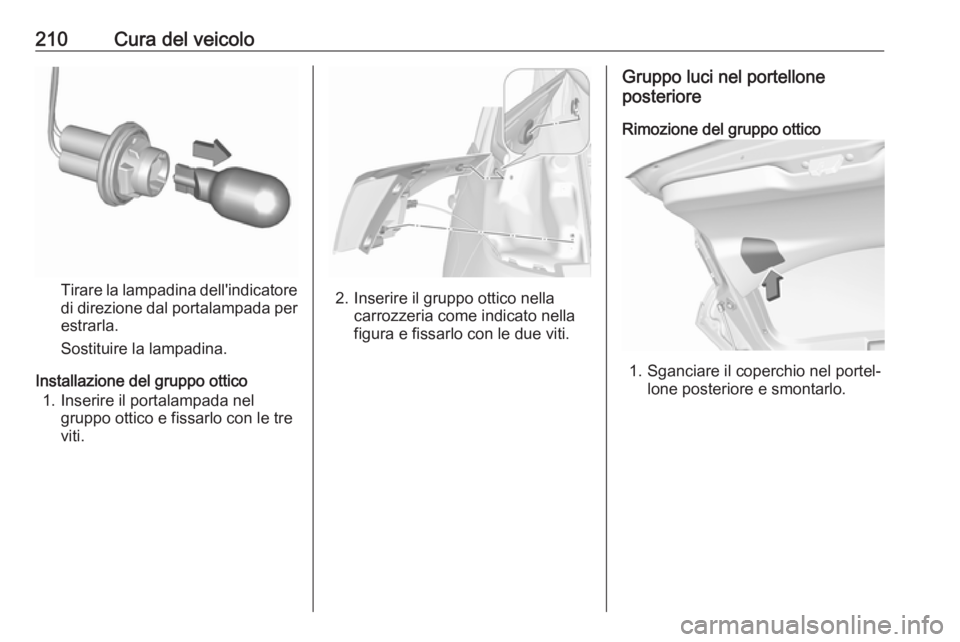

Tirare la lampadina dell'indicatoredi direzione dal portalampada per
estrarla.
Sostituire la lampadina.
Installazione del gruppo ottico 1. Inserire il portalampada nel gruppo ottico e fissarlo con le treviti.2. Inserire il gruppo ottico nella carrozzeria come indicato nella
figura e fissarlo con le due viti.
Gruppo luci nel portellone
posteriore
Rimozione del gruppo ottico
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.

Cura del veicolo211

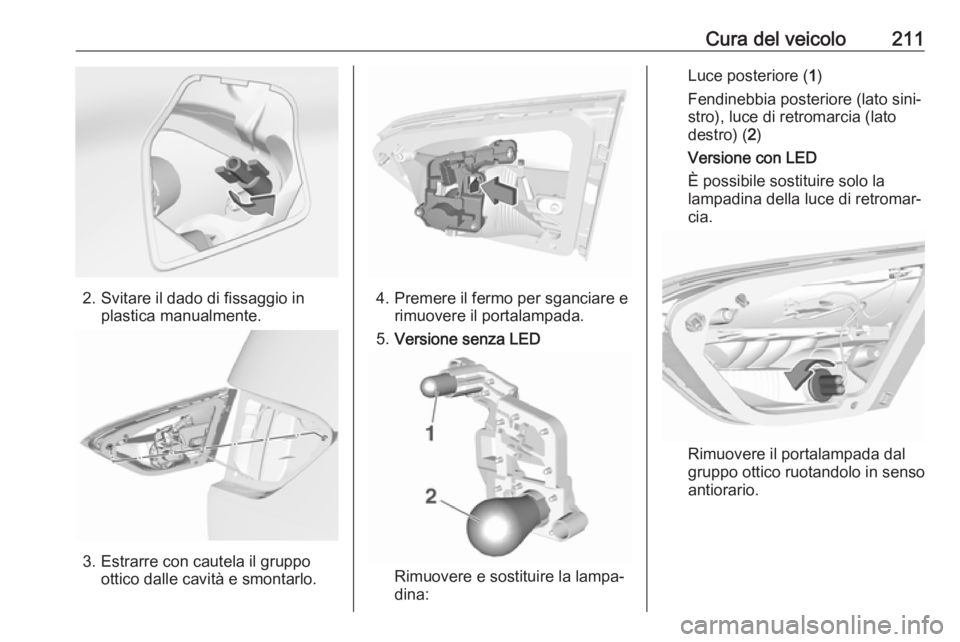

2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Premere il fermo per sganciare erimuovere il portalampada.
5. Versione senza LED
Rimuovere e sostituire la lampa‐
dina:
Luce posteriore ( 1)
Fendinebbia posteriore (lato sini‐
stro), luce di retromarcia (lato
destro) ( 2)
Versione con LED
È possibile sostituire solo la
lampadina della luce di retromar‐
cia.
Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario.

212Cura del veicolo

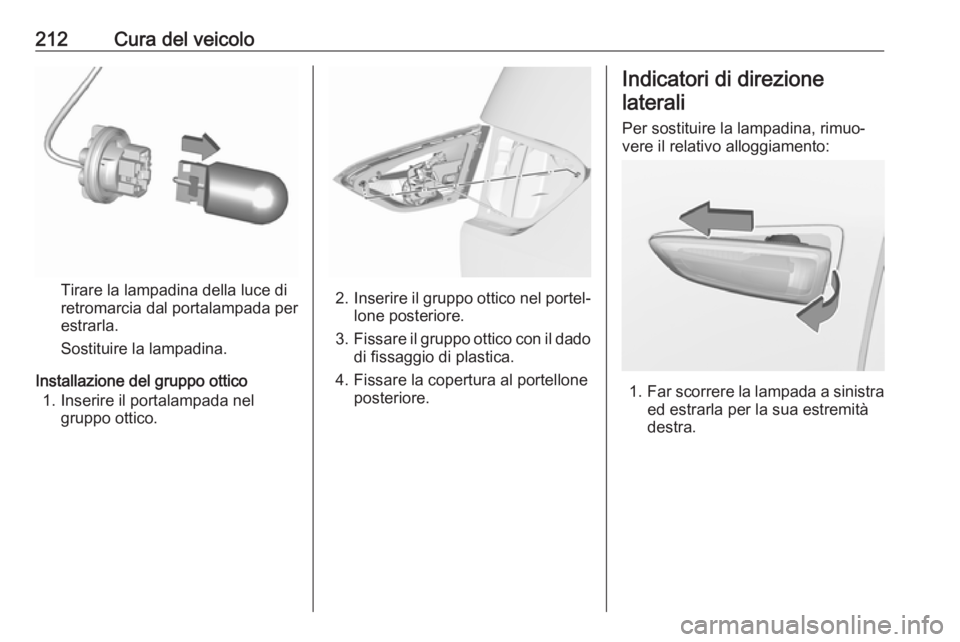

Tirare la lampadina della luce di
retromarcia dal portalampada per
estrarla.
Sostituire la lampadina.
Installazione del gruppo ottico 1. Inserire il portalampada nel gruppo ottico.2.Inserire il gruppo ottico nel portel‐
lone posteriore.
3. Fissare il gruppo ottico con il dado
di fissaggio di plastica.
4. Fissare la copertura al portellone posteriore.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

Cura del veicolo213
2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

214Cura del veicolo

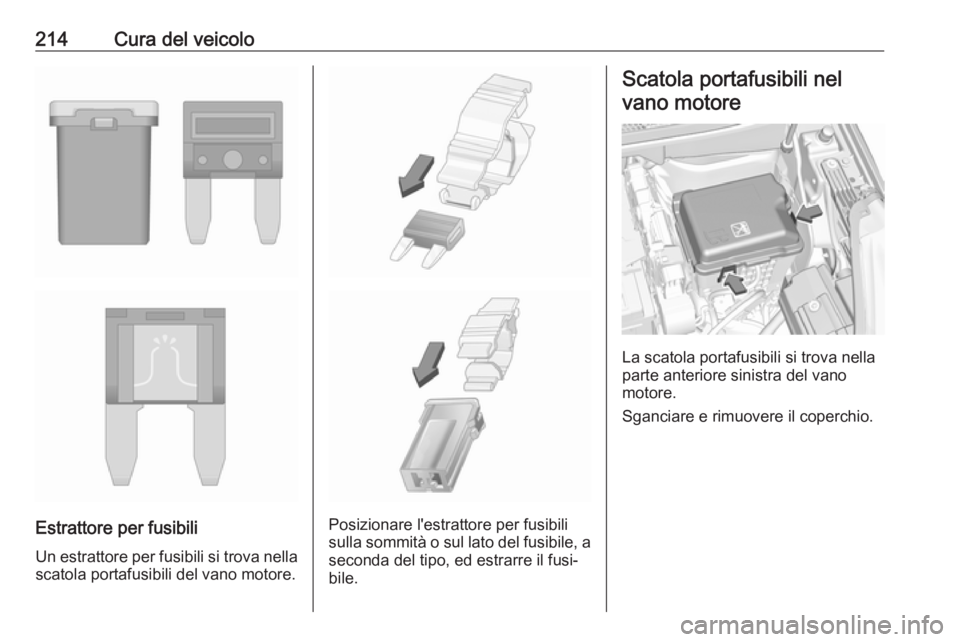

Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.
