Automašīnas kopšana2073. Izņemiet spuldzi nospraudsavienojuma, pavelkot to.
4. Nomainiet spuldzi un savienojiet to ar spraudsavienojumu.
5. Ievietojiet un iespiediet spuldzes turētāju reflektora korpusā,
iestatot izcilni vajadzīgajā
pozīcijā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Pagrieziena rādītāja lukturis
1. Pagrieziet vāciņu (1) pretēji pulksteņrādītāju kustībasvirzienam un noņemiet to.
2. Pagrieziet apakšējo spuldzes ietveri pretēji pulksteņrādītāju
kustības virzienam un atbrīvojiet
to. Izvelciet spuldzes turētāju no
reflektora korpusa.
3. Nospiediet fiksatoru un izņemiet spuldzi no spuldzes ietveres.
4. Nomainiet spuldzi un piestipriniet to spuldzes ietverei.
5. Uzstādiet spuldzes ietveri atpakaļ
reflektora korpusā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Tuvā gaisma
1. Pagrieziet vāciņu (2) pretēji pulksteņrādītāju kustībasvirzienam un noņemiet to.
Page 210 of 279
208Automašīnas kopšana
2. Paceliet fiksatoru un pēc tampavelciet spraudsavienojumu
atpakaļ.
3. Nolokiet fiksatoru uz leju un izņemiet spuldzi no reflektora
korpusa.4. Nomainiet spuldzi un iespiediet to
reflektora korpusā, novietojot
izcilni tā pozīcijā.
5. Atlokiet fiksatoru uz augšu un turiet to šajā stāvoklī.
6. Pievienojiet spraudsavienojumu spuldzei un nostipriniet ar
fiksatoru.
7. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi
Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
LED priekšējie lukturi
Tuvās un tālās gaismas priekšējie
lukturi, gabarītlukturi, dienas gaitas
gaismas lukturi un pagrieziena
rādītāju lukturi ir izstrādāti kā LED, un tos nevar mainīt.
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Miglas lukturi
Spuldzēm var piekļūt no automašīnas
apakšpuses.
Page 211 of 279
Automašīnas kopšana209
1. Pagrieziet spuldzes turētājupretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora korpusa.
2. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
3. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
4. Ievietojiet spuldzes patronu reflektora korpusā, pagriežot to
pulksteņrādītāju kustības virzienā,
un nofiksējiet.
Gabarītlukturi
Atkarībā no versijas gabarītlukturi un
bremžu lukturi ir izstrādāti kā LED.
Kļūmes gadījumā šie LED ir
jānomaina autoservisā.Lukturu bloks virsbūvē
Lukturu bloka noņemšana
1. Izskrūvējiet abas skrūves, ar kurām lukturu bloks ir
nostiprināts.
Page 212 of 279
210Automašīnas kopšana
2. Izņemiet lukturu bloku, velkot totaisni atpakaļ.
3.Izskrūvējiet trīs skrūves, ar kurām
ir nostiprināta spuldzes ietvere.
4. Versija bez LED
Izņemiet spuldzi, to velkot, un
nomainiet.
Gabarītlukturis/bremžu
signāllukturis ( 1)
Pagrieziena rādītāja lukturis ( 2)
Versija ar LED
Nomainīt var tikai pagrieziena
rādītāja spuldzi.
Izņemiet spuldzes patronu no
lukturu bloka, pagriežot to pretēji
pulksteņrādītāju kustības
virzienam.
Page 213 of 279
Automašīnas kopšana211Izņemiet pagrieziena rādītāja
spuldzi no patronas, velkot to
taisni uz āru.
Nomainiet spuldzi.
Lukturu bloka piestiprināšana 1. Piestipriniet spuldzes ietveri lukturu blokam un nostipriniet ar
trim skrūvēm.
2. Piestipriniet lukturu bloku automašīnas virsbūvei, kā attēlots
ilustrācijā, un nostipriniet ar divām skrūvēm.
Aizmugures durvju lukturu bloks
Lukturu bloka noņemšana
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.
Page 214 of 279

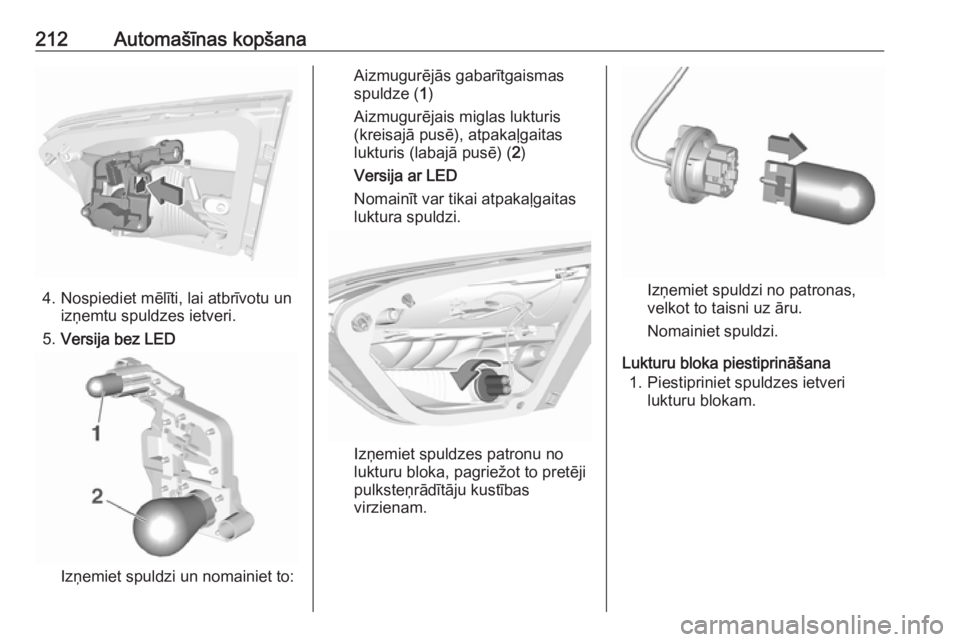

212Automašīnas kopšana
4. Nospiediet mēlīti, lai atbrīvotu unizņemtu spuldzes ietveri.
5. Versija bez LED
Izņemiet spuldzi un nomainiet to:
Aizmugurējās gabarītgaismas
spuldze ( 1)
Aizmugurējais miglas lukturis
(kreisajā pusē), atpakaļgaitas
lukturis (labajā pusē) ( 2)
Versija ar LED
Nomainīt var tikai atpakaļgaitas
luktura spuldzi.
Izņemiet spuldzes patronu no
lukturu bloka, pagriežot to pretēji
pulksteņrādītāju kustības virzienam.
Izņemiet spuldzi no patronas,
velkot to taisni uz āru.
Nomainiet spuldzi.
Lukturu bloka piestiprināšana 1. Piestipriniet spuldzes ietveri lukturu blokam.
Page 215 of 279
Automašīnas kopšana213
2. Piestipriniet lukturu blokubagāžas nodalījuma durvīm.
3. Nostipriniet lukturu bloku ar plastmasas stiprinājuma
uzgriezni.
4. Piestipriniet pārsegu bagāžas nodalījuma durvīm.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
Page 216 of 279

214Automašīnas kopšana3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
Numura zīmes apgaismojums sastāv no LED lukturiem un nav maināms. Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Salona apgaismojums Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilstdatiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
