Догляд за автомобілем223Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі й закрутіть три
гвинти.
2. Установіть ліхтар у зборі в кузов
автомобіля, як показано на
ілюстрації, й прикрутіть його
двома гвинтами.
Ліхтар у зборі в дверях
багажного відділення
Знімання ліхтаря в зборі
1. Від'єднайте кришку від дверей багажного відділення йзніміть її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.

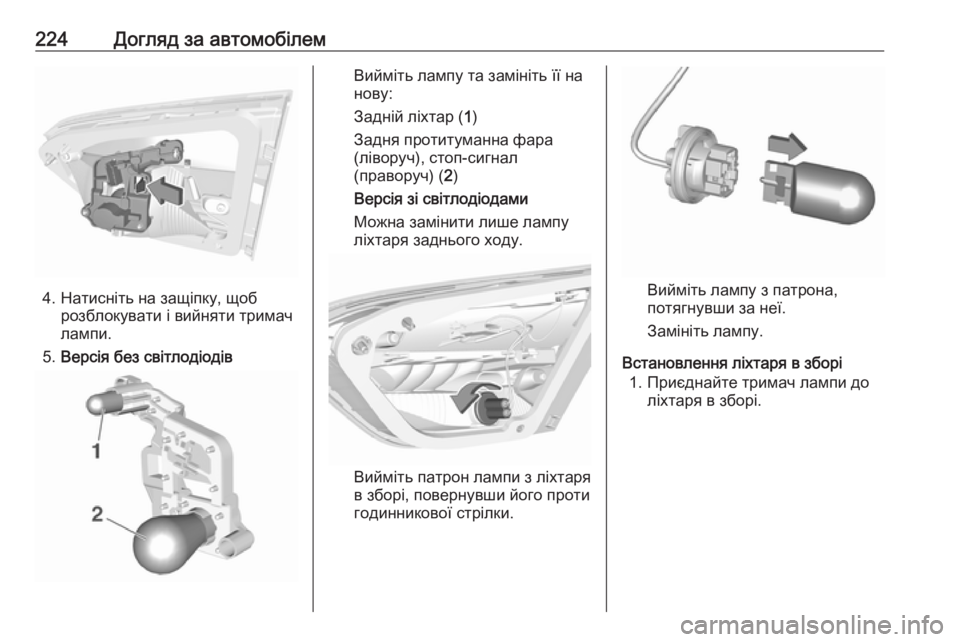

224Догляд за автомобілем
4. Натисніть на защіпку, щоброзблокувати і вийняти тримач
лампи.
5. Версія без світлодіодів
Вийміть лампу та замініть її на
нову:
Задній ліхтар ( 1)
Задня протитуманна фара (ліворуч), стоп-сигнал
(праворуч) ( 2)
Версія зі світлодіодами Можна замінити лише лампу
ліхтаря заднього ходу.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти годинникової стрілки.
Вийміть лампу з патрона,
потягнувши за неї.
Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі.

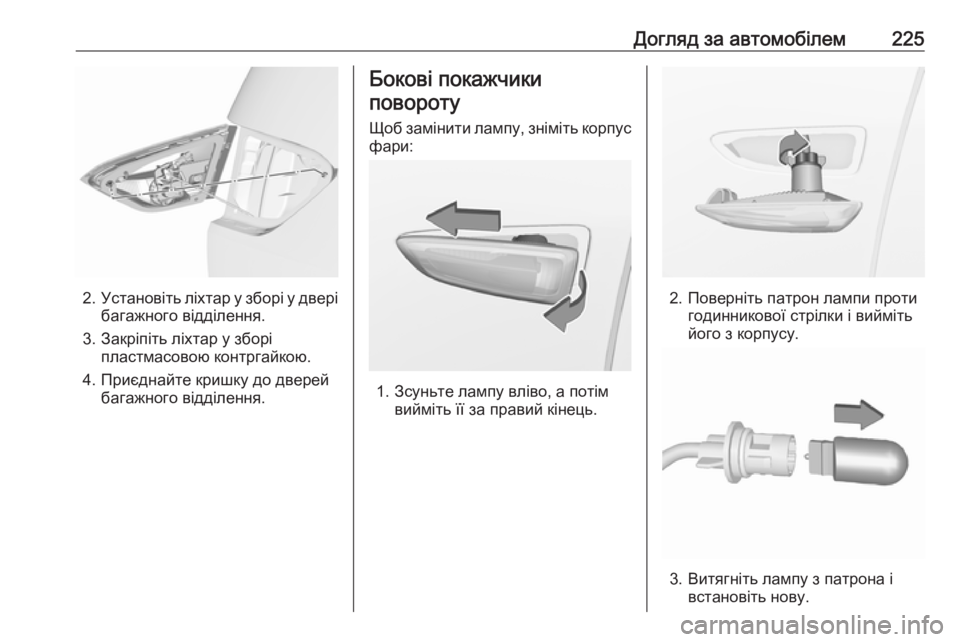

Догляд за автомобілем225
2.Установіть ліхтар у зборі у двері
багажного відділення.
3. Закріпіть ліхтар у зборі пластмасовою контргайкою.
4. Приєднайте кришку до дверей багажного відділення.
Бокові покажчики
повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

226Догляд за автомобілем4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.Освітлення багажного
відділення
Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.Електрична система
Запобіжники
Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є три коробки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

Догляд за автомобілем227Знімач запобіжника
Знімач запобіжника може бути
розташовано в коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

228Догляд за автомобілемБлок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур1Вентилятор системи клімат-
контролю2–3Блок запобіжників кузова4–5Коробка із запобіжниками
приладової панелі6Блок охолодження двигуна7Модуль керування кузовом8Керування двигуном, паливний насос9Блок керування двигуном№Контур10Блок керування двигуном11Блок керування двигуном12Блок охолодження двигуна13Модуль керування кузовом14Датчик акумулятора15–16Передня протитуманна фара17–18Дальнє світло справа19Дальнє світло зліва20Керування двигуном, паливнийнасос21Стартер22–23Стартер24Зчіпний пристрій причепа25Коробка із запобіжниками
приладової панелі26Модуль керування трансмісією27Модуль керування кузовом

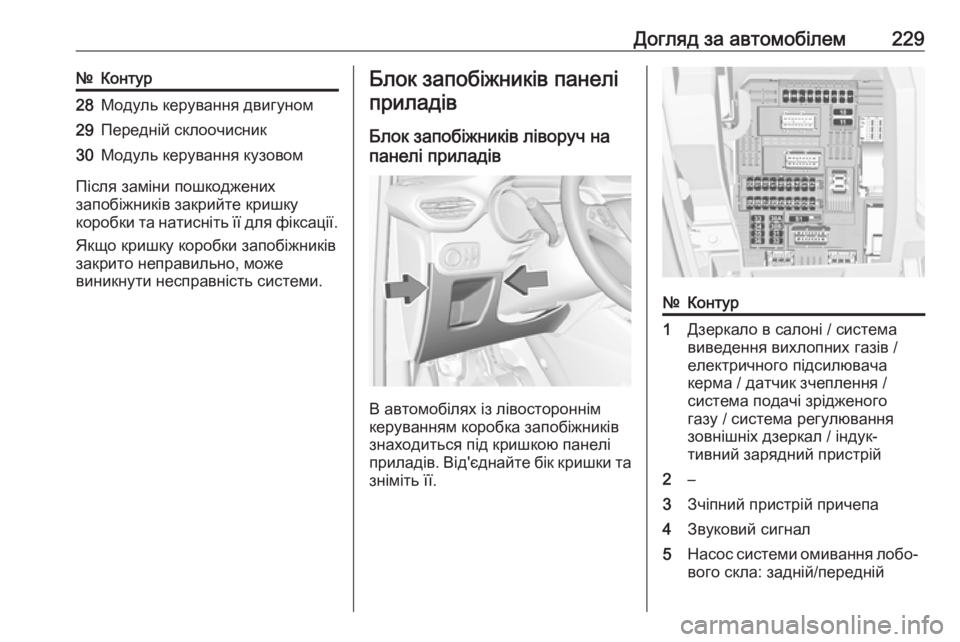

Догляд за автомобілем229№Контур28Модуль керування двигуном29Передній склоочисник30Модуль керування кузовом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників ліворуч на панелі приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів. Від'єднайте бік кришки та
зніміть її.
№Контур1Дзеркало в салоні / система
виведення вихлопних газів /
електричного підсилювача
керма / датчик зчеплення /
система подачі зрідженого
газу / система регулювання
зовнішніх дзеркал / індук‐
тивний зарядний пристрій2–3Зчіпний пристрій причепа4Звуковий сигнал5Насос системи омивання лобо‐ вого скла: задній/передній

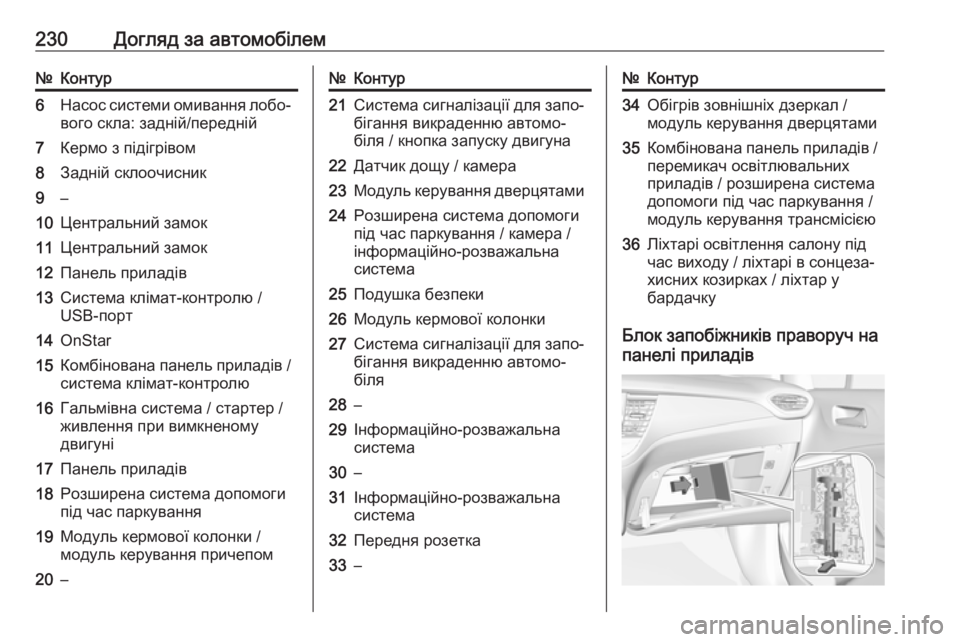

230Догляд за автомобілем№Контур6Насос системи омивання лобо‐вого скла: задній/передній7Кермо з підігрівом8Задній склоочисник9–10Центральний замок11Центральний замок12Панель приладів13Система клімат-контролю /
USB-порт14OnStar15Комбінована панель приладів / система клімат-контролю16Гальмівна система / стартер /
живлення при вимкненому
двигуні17Панель приладів18Розширена система допомоги
під час паркування19Модуль кермової колонки /
модуль керування причепом20–№Контур21Система сигналізації для запо‐
бігання викраденню автомо‐
біля / кнопка запуску двигуна22Датчик дощу / камера23Модуль керування дверцятами24Розширена система допомоги
під час паркування / камера /
інформаційно-розважальна
система25Подушка безпеки26Модуль кермової колонки27Система сигналізації для запо‐ бігання викраденню автомо‐
біля28–29Інформаційно-розважальна
система30–31Інформаційно-розважальна
система32Передня розетка33–№Контур34Обігрів зовнішніх дзеркал /
модуль керування дверцятами35Комбінована панель приладів / перемикач освітлювальних
приладів / розширена система
допомоги під час паркування /
модуль керування трансмісією36Ліхтарі освітлення салону під
час виходу / ліхтарі в сонцеза‐
хисних козирках / ліхтар у
бардачку
Блок запобіжників праворуч на
панелі приладів
