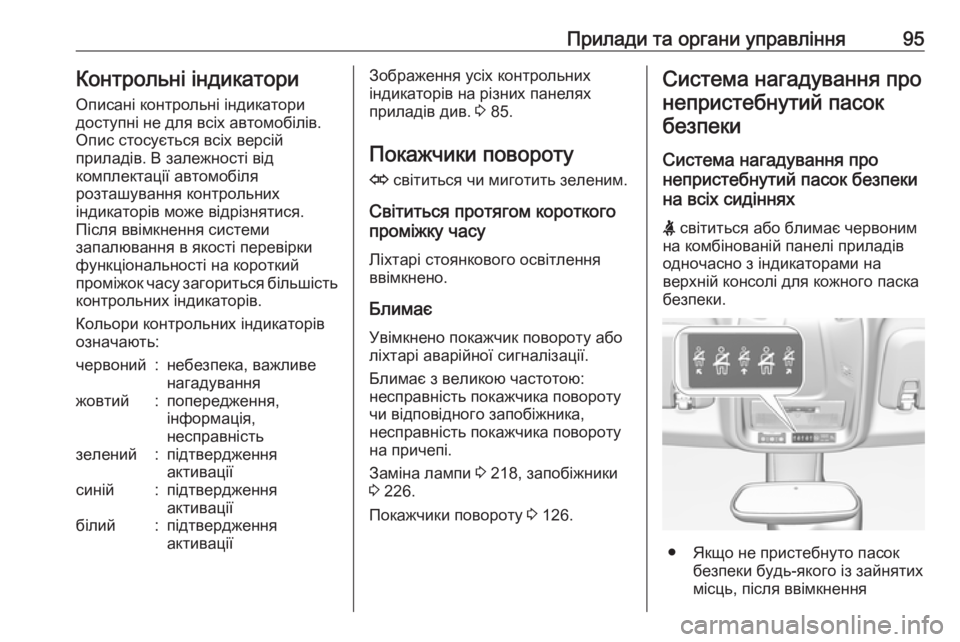

Page 97 of 295

Прилади та органи управління95Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активаціїЗображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 85.
Покажчики повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Увімкнено покажчик повороту або
ліхтарі аварійної сигналізації.
Блимає з великою частотою:
несправність покажчика повороту
чи відповідного запобіжника,
несправність покажчика повороту
на причепі.
Заміна лампи 3 218, запобіжники
3 226.
Покажчики повороту 3 126.Система нагадування про
непристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на всіх сидіннях
X світиться або блимає червоним
на комбінованій панелі приладів
одночасно з індикаторами на
верхній консолі для кожного паска
безпеки.
● Якщо не пристебнуто пасок
безпеки будь-якого із зайнятих
місць, після ввімкнення
Page 98 of 295

96Прилади та органи управліннязапалювання на комбінованій
панелі приладів засвічується
X та символ у верхній консолі
для відповідного сидіння.
● Після запуску двигуна на комбінованій панелі приладів
X та символ для відповідного
сидіння у верхній консолі
блимають протягом певного
часу і одночасно лунає
звуковий сигнал. Коли
автомобіль проїде певну
відстань, X світитиметься
постійно, доки пасок безпеки
відповідного сидіння не буде пристебнуто або у випадку,
якщо один із пасажирів
відстебне пасок безпеки.
Подушка безпеки та натягувачі пасків безпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди чи світиться під часруху автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу на
станцію технічного
обслуговування. Подушки безпеки
та натягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Якщо натягувачі пасків безпеки чи
подушки безпеки спрацювали, v
безперервно світиться.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків 3 49.
Система подушок безпеки 3 52.
Дезактивація подушок
безпеки
Ó ON світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* OFF світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена.
Вимкнення подушок безпеки 3 58.
Система зарядки
p світиться червоним.
Page 99 of 295

Прилади та органи управління97Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Функція охолодження двигуна
може вимикатися. Можливо,
знизилася ефективність
сервопристрою гальм. Зверніться
по допомогу на станцію технічного обслуговування.
Індикатор несправності Z світиться чи миготить жовтим.
Світиться, коли система
запалювання ввімкнена, і гасне незабаром після запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.Миготить, коли двигун працює
У системі керування двигуном
виникла несправність, яка може
призвести до пошкодження
каталітичного нейтралізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Проведіть
обслуговування
автомобіля найближчим часом
H світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Може світитися разом з іншими
контрольними індикаторами, а в
інформаційному центрі водія при
цьому відобразиться відповідне
повідомлення.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.Зупинити двигун
Y світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться разом з іншими
контрольними індикаторами і при
цьому лунає попереджувальний
сигнал, а в інформаційному центрі
водія відображається відповідне
повідомлення.
Негайно зупиніть двигун і
зверніться по допомогу на станцію
технічного обслуговування.
Перевірка системи
J світиться жовтим або червоним
кольором.
Світиться жовтим
Виявлено незначну несправність
двигуна.
Світиться червоним Виявлено серйозну несправність
двигуна.
Page 100 of 295

98Прилади та органи управлінняЯкомога швидше заглушіть двигун
і зверніться по допомогу на станцію
технічного обслуговування.
Система гальм ізчеплення
R світиться червоним.
Занизькі рівні гальмівної рідини та
рідини гідроприводу зчеплення
(стоянкове гальмо відпущене)
3 215.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання, якщо
застосовано ручне стоянкове
гальмо 3 164.
Анти-блокувальна система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалювання. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через декілька секунд або
світиться під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але не
регулюється за допомогою ABS.
Антиблокувальна система гальм
3 163.
Перемикання передачКоли задля економії пального
рекомендується перейти на вищу
передачу, на екрані
відображається R з номером вищої
передачі.
Система попередження про виїзд за межі смугируху
) блимає жовтим кольором, якщо
система виявила ненавмисне
перешикування.
Система попередження про виїзд за межі смуги руху 3 194.
Електронна система курсової стійкості тапротибуксувальнагальмівна система
b світиться чи миготить жовтим.
Page 101 of 295

Прилади та органи управління99СвітитьсяУ системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану
дорожнього покриття.
Для усунення несправності
зверніться на станцію технічного
обслуговування.
Блимає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
незначною мірою автоматично
гальмувати.
Електронна система курсової
стійкості та протибуксувальна
система 3 165.
Електронну систему курсової стійкості тапротибуксувальну
систему вимкнено
n світиться жовтим.
Системи вимкнено.Температура
охолоджувальної рідини двигуна
o світиться червоним.
Світиться, коли двигун працює Зупиніться, вимкніть двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Негайно перевірте рівень
охолоджувальної рідини 3 214.
Якщо він є достатнім, зверніться до майстерні.
Попереднє прогрівання
! світиться жовтим.
Увімкнено попереднє прогрівання
дизельного двигуна. Вмикається
лише за низької температури
ззовні. Двигун можна запускати
після того, як згасне індикатор.
Сажовий фільтр
% чи H засвічується жовтим
світлом.
Потрібно очистити сажовий фільтр.
Продовжуйте рух, доки не згасне
контрольний індикатор.
Ненадовго засвічується
Початок насичення сажового
фільтра. Якомога швидше
розпочніть процес очищення,
рухаючись зі швидкістю
щонайменше 60 км/год.
Світиться постійно
Індикація низького рівня присадок.
Зверніться по допомогу на станцію
технічного обслуговування.
Сажовий фільтр 3 154.
AdBlue Y блимає чи світиться жовтим.
Світиться жовтим Залишку рідини вистачить іще на
відстань від 600 км до 2400 км.
Page 102 of 295

100Прилади та органи управлінняПотрібно якомога швидше залити
рідину AdBlue® на відповідній
станції технічного обслуговування.
У бак для AdBlue® можна залити до 10 л рідини.
Миготить жовтим
Залишку рідини вистачить іще на
відстань від 0 до 600 км.
Потрібно якомога швидше залити
рідину AdBlue® на відповідній
станції технічного обслуговування,
щоб уникнути виходу системи з
ладу. У бак для AdBlue® можна
залити до 10 л рідини.
Система виявленняспущеного колеса
w світиться чи миготить жовтим.
Світиться
Зниження тиску в шині принаймні одного з коліс. Негайно зупиніться
та перевірте тиск у шинах.Блимає
Несправність у системі. Зверніться
на станцію технічного
обслуговування.
Тиск мастила в двигуні
I світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та / чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Оберіть нейтральну передачу.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалювання.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
Коли діє функція Автостоп,
сервопривід гальм продовжує
працювати.
Не виймайте ключ із замка
запалення, доки автомобіль не
зупиниться на місці, оскільки це
може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу на станцію
технічного обслуговування 3 212.
Низький рівень пального o світиться жовтим.
Занадто низький рівень пального в
баку.
Заправка 3 199.
Прокачування системи дизельного
пального 3 217.

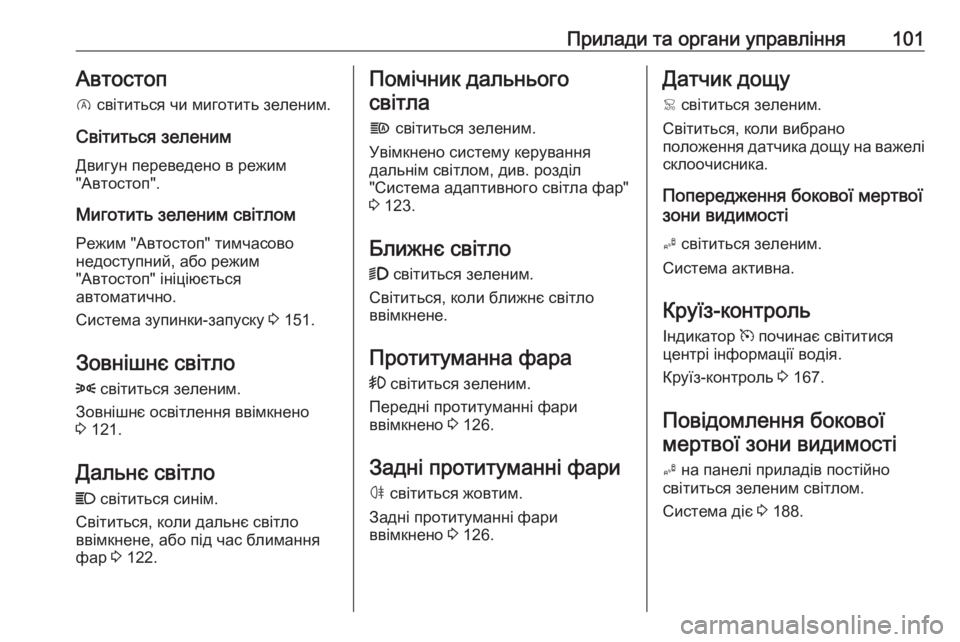

Page 103 of 295

Прилади та органи управління101Автостоп
D світиться чи миготить зеленим.
Світиться зеленим
Двигун переведено в режим
"Автостоп".
Миготить зеленим світлом
Режим "Автостоп" тимчасово
недоступний, або режим
"Автостоп" ініціюється
автоматично.
Система зупинки-запуску 3 151.
Зовнішнє світло
8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 121.
Дальнє світло C світиться синім.
Світиться, коли дальнє світло
ввімкнене, або під час блимання
фар 3 122.Помічник дальнього
світла
f світиться зеленим.
Увімкнено систему керування
дальнім світлом, див. розділ
"Система адаптивного світла фар" 3 123.
Ближнє світло
9 світиться зеленим.
Світиться, коли ближнє світло
ввімкнене.
Протитуманна фара
> світиться зеленим.
Передні протитуманні фари
ввімкнено 3 126.
Задні протитуманні фари
ø світиться жовтим.
Задні протитуманні фари
ввімкнено 3 126.Датчик дощу
< світиться зеленим.
Світиться, коли вибрано
положення датчика дощу на важелі
склоочисника.
Попередження бокової мертвої
зони видимості
B світиться зеленим.
Система активна.
Круїз-контроль
Індикатор m починає світитися
центрі інформації водія.
Круїз-контроль 3 167.
Повідомлення бокової мертвої зони видимості
B на панелі приладів постійно
світиться зеленим світлом.
Система діє 3 188.
Page 104 of 295

102Прилади та органи управлінняАктивне екстренегальмування
m світиться чи миготить жовтим.
Світиться Систему була вимкнуто або
виявлено несправність.
Крім цього, в інформаційному
центрі водія відображається
попереджувальне повідомлення.
З'ясуйте причину вимкненні 3 174 і
в разі несправності системи
зверніться на СТО по допомогу.
Блимає Система активно працює.
Залежно від ситуації, може бути
застосовано гальмування
середньої інтенсивності або різке гальмування.
Повідомлення про небезпеку
зіткнення спереду 3 172.
Передня система захисту пішоходів 3 178.Обмежувач швидкості
Індикатор ß починає світитися
центрі інформації водія.
Обмежувач швидкості 3 170.
Дверцята відчинені
h світиться червоним.
Дверцята чи багажник відчинено.Дисплеї
Центр інформації для водіїв
Центр інформації для водіїв
знаходиться на панелі приладів.
Залежно від версії моделі та типу
панелі приладів як інформаційний
центр водія може
використовуватися базовий екран
або екран середнього рівня.
В інформаційному центрі водія
відображаються:
● загальний пробіг автомобіля та
одометр
● відображення швидкості в цифровому форматі
● меню інформації про пробіг / пальне
● індикація під час перемикання передач
● інформація про технічне обслуговування
● повідомлення автомобіля й попередження
