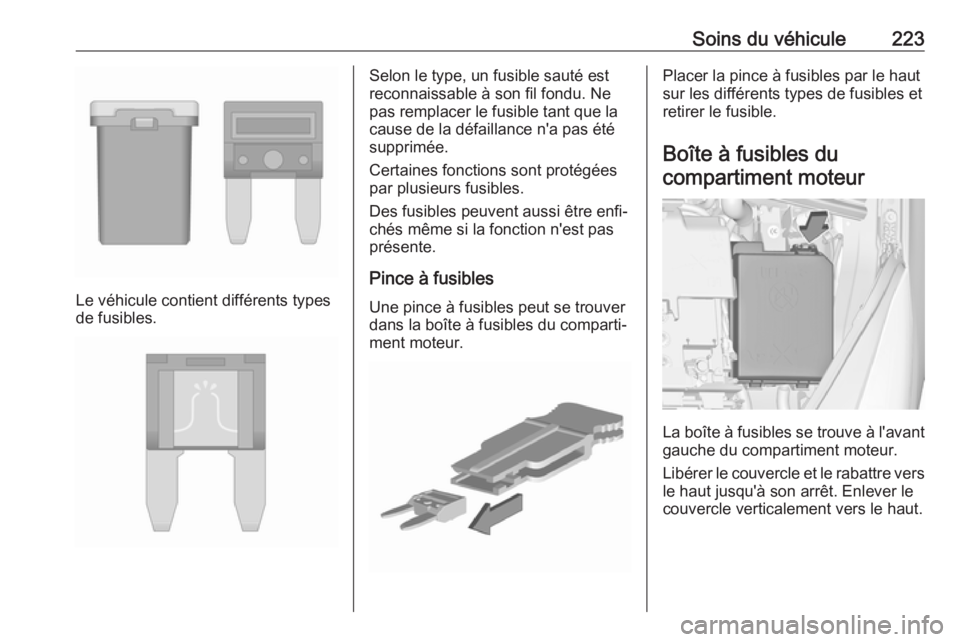

Soins du véhicule223
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

224Soins du véhiculeN°Circuit électrique1Module d'interface de remorque,
système de transport arrière2–3Capteur de batterie4Pompe à carburant du module de commande de châssis5ABS6Feux de croisement et feux de
jour à gauche, volet de feux de
route Xénon à gauche et à droite7–8Module de commande de trans‐
mission MTA, module de
commande GPL9Module de commande de carros‐ serie10Réglage de portée des phares11Essuie-glace arrière12Lunette arrière chauffanteN°Circuit électrique13Feux de croisement et feux de
jour à droite14Rétroviseur extérieur chauffant15–16Kit de servofrein17Signal d'allumage/Pompe à eau18Module de commande du moteur19Pompe à carburant20–21Solénoïdes moteur, capteurs
moteur22–23Bobines d'allumage / Injecteurs24Système de lave-glace25–26Capteurs du moteur27Gestion du moteur28Module de commande du moteur

Soins du véhicule225N°Circuit électrique29Module de commande du moteur30Module de commande du moteur31Feux de route à gauche, feux de
croisement Xénon à gauche32Feux de route à droite, feux de
croisement Xénon à droite33Module de commande du moteur34Avertisseur sonore35Embrayage du compresseur de
climatisation36Phares antibrouillardN°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Chauffage de siège5Ventilateur de refroidissement6–7Boîte de vitesses8Ventilateur de refroidissement9Ventilateur de refroidissement10Ventilateur de refroidissement11Démarreur
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.

226Soins du véhiculeBoîte à fusibles du tableaude bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du
tableau de bord. Tenir la poignée,
puis tirer et rabattre le commutateur
d'éclairage.
N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐ serie 16Module de commande de carros‐serie 27Module de commande de carros‐
serie 38Module de commande de carros‐ serie 49Module de commande de carros‐serie 510Module de commande de carros‐serie 611Module de commande de carros‐serie 712Module de commande de carros‐serie 8

Soins du véhicule227N°Circuit électrique13–14Hayon15Systèmes d'airbags16Raccordement de liaison de
données17L'allumage18Système de climatisation19Toit ouvrant20Aide au stationnement/Détecteur
de pluie/Caméra avant21Commutateur de freinage22Système audio23Affichage24–25Cric auxiliaire26Tableau de bord27–28–N°Circuit électrique29–30–31Avertisseur sonore32–33Volant chauffé34–35Kit de réparation des pneus36–37Essuie-glace arrière38Allume-cigares39Lève-vitres électriques/Toit
ouvrant/Affichage de transmis‐
sion automatique40–Outillage du véhicule
Outillage Véhicules sans roue de secours
L'outillage ainsi que l'œillet de remor‐ quage sont rangés dans le coffre
sous le couvercle de plancher.

228Soins du véhicule
L'outillage et l'œillet de remorquage
sont situés sur le côté droit du coffre
derrière un cache.
Sur la version OPC ou GPL ou bien sur les versions avec système de
transport arrière, l'outillage ainsi que
l'œillet de remorquage sont rangés
sur le côté droit du coffre, derrière un
cache.
Véhicules avec roue de secours
Le cric, la clé de roue et certains outils
sont rangés sur le côté droit du coffre, derrière un cache 3 71.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.

Soins du véhicule229Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 274.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.OPC avec pneus Michelin Pilot Sport
4 et Pilot Super Sport
Ce modèle est équipé en usine de
pneus de sport haute performance
dont le rendement baisse à basse température.9 Danger
Utiliser des pneus divers adaptant
à des températures inférieures à
0 °C, sinon les pneus sport haute
performance risquent des dégâts.
Désignations des pneus
Par exemple 195/55 R 16 95 H
195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en pourcentageR:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec
conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 266.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent êtremontés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissable
au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.

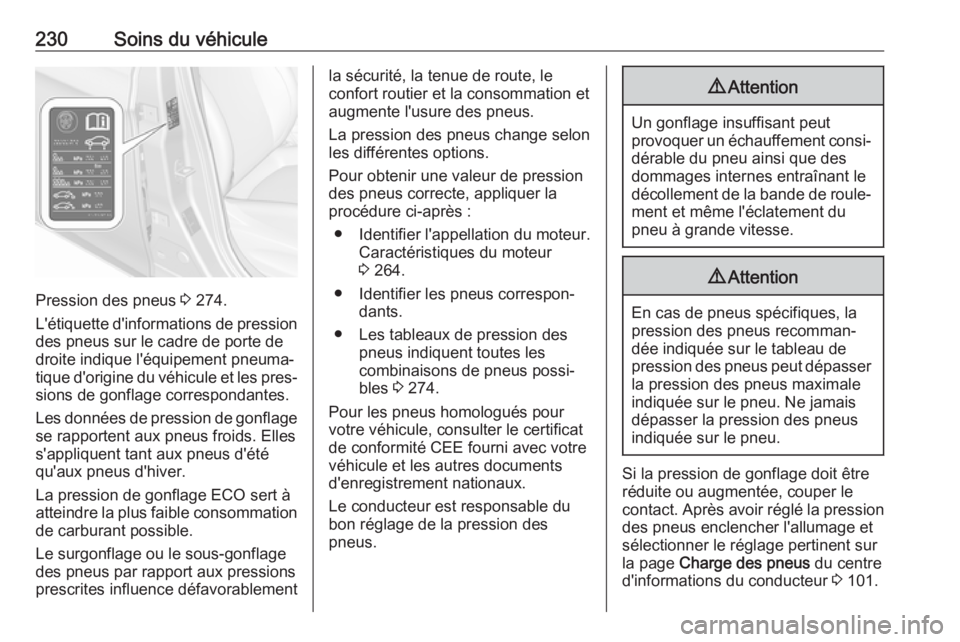

230Soins du véhicule
Pression des pneus 3 274.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐
sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options.
Pour obtenir une valeur de pression
des pneus correcte, appliquer la
procédure ci-après :
● Identifier l'appellation du moteur. Caractéristiques du moteur
3 264.
● Identifier les pneus correspon‐ dants.
● Les tableaux de pression des pneus indiquent toutes les
combinaisons de pneus possi‐
bles 3 274.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact. Après avoir réglé la pression
des pneus enclencher l'allumage et
sélectionner le réglage pertinent sur
la page Charge des pneus du centre
d'informations du conducteur 3 101.
