2018.5 OPEL CORSA E Manuel d'utilisation (in French)

Soins du véhicule215Feux de croisement
1. Tourner le capuchon (2) dans lesens antihoraire et l'enlever.
2.Appuyer sur l'attache pour désen‐
gager la douille. Retirer la douille
de l'ampoule du réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille avec l'attache vers le bas et l'engager dans le
réflecteur jusqu'à ce qu'un clic soit
émis.
5. Poser le bouchon.
Feux de route
1. Tourner le capuchon (3) dans le sens antihoraire et l'enlever.

216Soins du véhicule2.Appuyer sur l'attache pour désen‐
gager la douille. Retirer la douille
de l'ampoule du réflecteur.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille avec l'attache vers le bas et l'engager dans le
réflecteur jusqu'à ce qu'un clic soit
émis.
5. Poser le bouchon.
Feu latéral / feu de jour avec
ampoules
1. Faire tourner la douille de l'am‐ poule (1) dans le sens antihoraire
pour la désencliqueter.
2. Presser les deux clips ensemble et déposer la douille d'ampoule du
boîtier de phare.
3. Retirer l'ampoule de la douille en tirant.
4. Remplacer et insérer la nouvelle ampoule dans la douille.
5. Introduire la douille dans le boîtier
de phare et tourner dans le sens
horaire.

Soins du véhicule217Feu latéral / feu de jour avec DEL
(diodes)
Les feux de jour et de position sont
conçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés. Se rendre dans un
garage en cas de LED défectueuse.
Phares au xénon9 Danger
Les phares au xénon fonctionnent
sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les jeux de jour / les feux de position sont conçus comme des DEL (diode
électroluminescente) et ne peuvent
pas être changés.
Les ampoules pour l'éclairage de
changement de direction peuvent
être changées.
Feux de direction avant 3 218.
Éclairage de changement de
direction
1. Tourner le capuchon (3) dans le sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Déposer l'ampoule du connecteur
en le désengageant et en le tirant.
4. Remplacer l'ampoule. Brancher et engager la douille de l'ampouledans le connecteur.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire pour la fixer.
6. Placer le capuchon et le tourner dans le sens horaire.

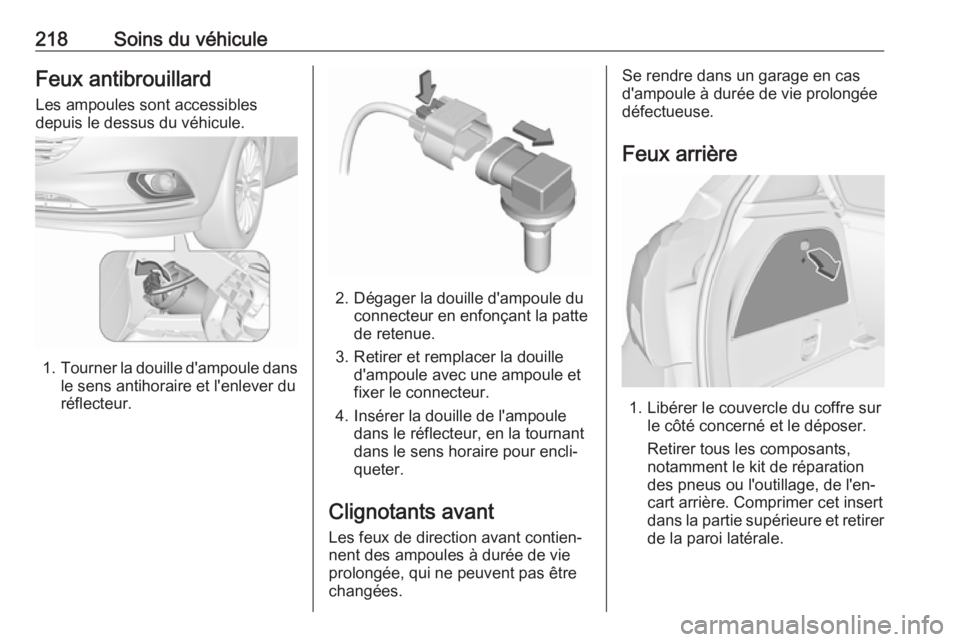

218Soins du véhiculeFeux antibrouillard
Les ampoules sont accessibles
depuis le dessus du véhicule.
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la pattede retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule et
fixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, en la tournant
dans le sens horaire pour encli‐
queter.
Clignotants avant Les feux de direction avant contien‐nent des ampoules à durée de vie
prolongée, qui ne peuvent pas être
changées.
Se rendre dans un garage en cas
d'ampoule à durée de vie prolongée
défectueuse.
Feux arrière
1. Libérer le couvercle du coffre sur le côté concerné et le déposer.
Retirer tous les composants,
notamment le kit de réparation
des pneus ou l'outillage, de l'en‐
cart arrière. Comprimer cet insert
dans la partie supérieure et retirer de la paroi latérale.

Soins du véhicule219
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Enfoncer les pattes de retenue et enlever le support d'ampoule de
l'ensemble de feu.
5. Déposer l'ampoule en poussant légèrement dans la douille et la
faire tourner dans le sens anti-
horaire :
Feu arrière/feu stop ( 1)
Feu de direction ( 2)
6. Insérer l'ampoule dans le support d'ampoule et tourner dans le sens
horaire. Engager le support d'am‐ poule dans l'ensemble de feu.
Monter l'ensemble du feu avec les
goupilles de retenue dans les
renfoncements de la carrosserie
du véhicule et visser les écrous de fixation en plastique par l'intérieur
du coffre.

220Soins du véhiculeFermer le couvercle et l'enclique‐ter.
Feu de recul / feu antibrouillard
arrière
Le feu de recul est situé sur l'ensem‐ ble de feu droit du hayon et le phare
antibrouillard arrière est situé sur l'en‐ semble de feu gauche dans le hayon.
La description du remplacement
d'ampoule est identique pour les deux
ampoules.
1. Déposer la vis du hayon.
2. Déplacer légèrement l'ensemble de feu sur l'extérieur et le retirer
du hayon.
3. Déposer le support de l'ampoule en le tournant.
4. Déposer l'ampoule en poussantlégèrement dans la douille et la
faire tourner dans le sens anti-
horaire. Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire pour la fixer.
6. Fixer l'ensemble du feu sur le hayon en serrant la vis.

Soins du véhicule221Feux de direction latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Troisième feu stop
Faire remplacer les DEL par un
atelier.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.

222Soins du véhicule
2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.
4. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tourner
dans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● plafonnier
● éclairage du tableau de bordCircuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les véhi‐ cules avec direction à droite,
derrière la boîte à gants
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
