Page 177 of 297

Condução e funcionamento175Sensores de
estacionamento
Informação geral
Quando o engate do reboque estiver
engatado, alterar as definições de
configuração no menu de
personalização do veículo no
Visor de informação.
Personalização do veículo 3 115.
Ao engatar um reboque ou suporte de bicicletas ao engate do reboque, os
sensores de estacionamento são
desativados.
Sensores de estacionamento
traseiros9 Aviso
É o condutor que assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante durante a manobra de
marcha-atrás e utilização do
sistema traseiro de assistência ao estacionamento.
Os sensores de estacionamento
traseiros facilitam o estacionamento
medindo a distância entre o veículo e
os obstáculos localizados na traseira
do veículo. Informa e avisa o
condutor através de sinais acústicos
e indicações no visor.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos localizados no pára-
-choques traseiro.
Activação
Quando a marcha-atrás é engatada,
o sistema fica operacional
automaticamente.
Um LED aceso no botão de Apoio ao
estacionamento r indica que o
sistema está pronto para funcionar.
Indicação
O sistema avisa o condutor através de sinais sonoros para obstáculos
potencialmente perigosos atrás do
veículo a uma distância de até 1,5 m.
O intervalo entre os sons é menor à
medida que o veículo de aproxima
desse obstáculo. Quando a distância for inferior a aprox. 30 cm, o sinal
acústico torna-se contínuo.
Além disso, a distância a obstáculos
traseiros é apresentada através de
linhas de distância variáveis no
Centro de Informação do Condutor
com Mostrador do nível superior 3 105 ou, consoante a versão, no
Mostrador de informação a cores
3 110.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de aprovar a
mensagem premindo SET/CLR na
haste, a indicação da distância é
novamente apresentada.
Page 178 of 297

176Condução e funcionamentoDesactivação
O sistema desliga-se
automaticamente quando a marcha-
-atrás é desengrenada.
A desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Em ambos os casos, o LED
incorporado no botão apaga-se.
Avaria
Em caso de avaria ou se o sistema
não funcionar temporariamente, p.
ex. porque existe um nível de ruído
externo elevado ou outros fatores de
interferência, o LED incorporado no
botão pisca durante 3 segundos e em seguida apaga-se. A luz de aviso
r acende-se no conjunto de
instrumentos 3 101 ou é apresentada
uma mensagem no Centro de
Informação do Condutor.
Sensores de estacionamento
dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente a atrás do veículo.
Informa e avisa o condutor através de
sinais acústicos e indicações no
visor.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e traseiras com uma frequência tonal
diferente.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e
dianteiro.
Activação
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
O sistema também é ativado
automaticamente a uma velocidade
até 11 km/h.
Page 179 of 297

Condução e funcionamento177
Um LED aceso no botão de Apoio aoestacionamento r indica que o
sistema está pronto para funcionar.
Se r for desligado durante um ciclo
de ignição, os sensores de
estacionamento dianteiros são
desativados. Se a velocidade do
veículo tiver excedido anteriormente
25 km/h, os sensores de
estacionamento dianteiros serão reativados quando a velocidade
descer abaixo de 11 km/h.
Indicação
O sistema avisa o condutor através
de sinais sonoros para obstáculos
potencialmente perigosos à frente do
veículo a uma distância de até
80 cm e para obstáculos
potencialmente perigosos atrás do
veículo a uma distância de 1,5 m.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de aviso no interior do veículo do
respectivo lado. O intervalo entre os
sinais acústicos diminui à medida que
o veículo se aproxima desse
obstáculo. Quando a distância for
inferior a aprox. 30 cm, o sinal
acústico torna-se contínuo.
Além disso, a distância a obstáculos
traseiros e dianteiros é apresentada
através de linhas de distância
variáveis no Centro de Informação do Condutor com Mostrador do nível
superior 3 105 ou, consoante a
versão, no Mostrador de informação
a cores 3 110.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de dispensar a mensagem, a indicação da
distância é novamente apresentada.
Page 180 of 297

178Condução e funcionamentoA distância aos obstáculos é
mostrada no Mostrador de
informação a cores através de zonas coloridas à frente ou atrás do veículo 3 110.
Desactivação
Os sensores de estacionamento
traseiros desligam-se
automaticamente quando a marcha-
-atrás é desengatada.
Os sensores de estacionamento
dianteiros são desactivados
automaticamente a uma velocidade
acima de 11 km/h.A desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Quando o sistema é desativado, o
LED no botão apaga-se e, se for
desativado manualmente, Assistên
de estacionament desligada surge no
Centro de Informação do Condutor.
Após uma desativação manual, os
sensores de estacionamento
dianteiros e traseiros são reativados
se r for premido ou se for
engrenada a marcha-atrás.
O sistema completo pode ser
desativado manualmente no menu de
personalização do veículo no
Visor de informação. Permanece
desativado durante o ciclo de ignição ou até ser reativado no menu de
personalização.
Personalização do veículo 3 115.
Avaria
Em caso de avaria ou se o sistema
não funciona temporariamente, por
exemplo, porque existe um nível
sonoro exterior muito elevado ououtros factores de interferência,
surge uma mensagem no Centro de
Informação do Condutor.
Mensagens do veículo 3 112.

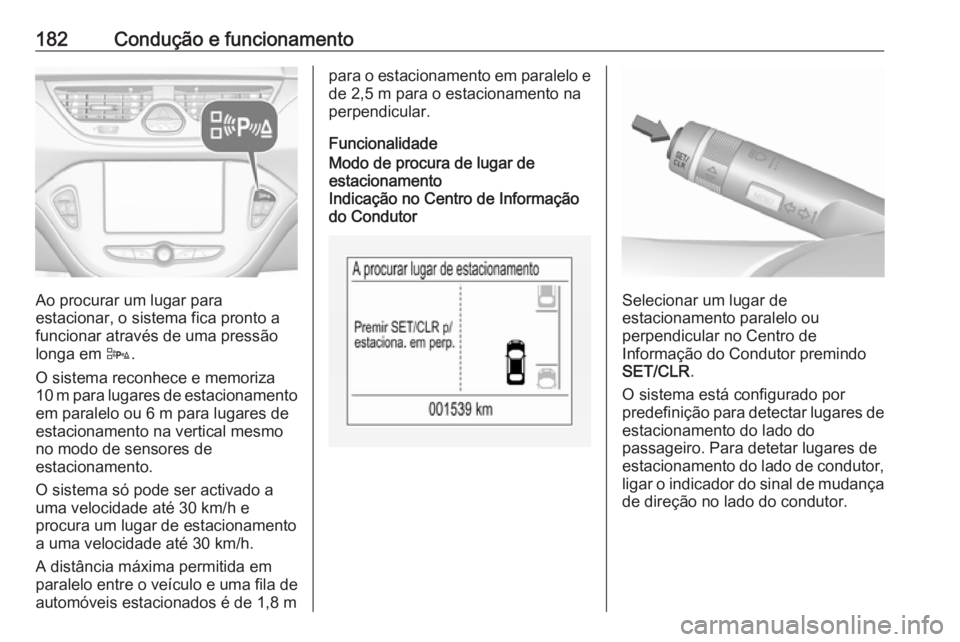

Apoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O Apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajectória
e guia automaticamente o veículo
para um lugar de estacionamento em
paralelo ou na perpendicular.
Page 181 of 297

Condução e funcionamento179São fornecidas instruções no Centro
de Informação do Condutor 3 105 ou,
consoante a versão, no Mostrador de informação a cores 3 110, apoiadas
por sinais sonoros.
O condutor deve controlar a
aceleração, travagem e mudança de velocidades, enquanto a direcção é
feita automaticamente.
O Apoio Avançado ao
Estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros. Ambos os sistemas utilizam
os mesmos sensores nos pára-
-choques dianteiro e traseiro.
Botão dos sensores de
estacionamento D e lógica de
funcionamento
O Apoio avançado ao
estacionamento e os sensores de
estacionamento dianteiros e traseiros
ambos utilizam o mesmo botão para
activação e desactivação:
Uma pressão breve em D activa ou
desactiva os sensores de
estacionamento.
Uma pressão longa em D
(aproximadamente 1 segundo) ativa
ou desativa o Apoio Avançado ao
Estacionamento; consultar a
descrição abaixo.
A lógica do botão opera os sistemas
premindo D da seguinte forma:
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão breve desactiva os
sensores de estacionamento
dianteiros e traseiros.● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão longa activa o apoio
avançado ao estacionamento.
● Se apenas estiver activo o apoio avançado ao estacionamento e osistema estiver no modo de
procura de lugar de
estacionamento, uma pressão
breve activa os sensores de estacionamento dianteiros e
traseiros.
● Se apenas estiver activo o apoio avançado ao estacionamento e osistema estiver no modo de
orientação do estacionamento,
uma pressão breve desactiva o
apoio avançado ao
estacionamento.
● Se o Apoio Avançado ao Estacionamento estiver ativo,uma pressão longa desativa o
Apoio Avançado ao
Estacionamento e os sensores
de estacionamento dianteiros e
traseiros.
Page 182 of 297

180Condução e funcionamento● Se for selecionada umavelocidade de marcha em frente
ou a posição de ponto morto,
uma pressão breve ativa ou
desativa os sensores de
estacionamento dianteiros.
● Se for seleccionada a marcha- -atrás, uma pressão breve activaou desactiva os sensores de
estacionamento dianteiros e
traseiros.
Ativação dos sensores de estacionamento dianteiros e traseiros
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
O sistema também é ativado
automaticamente a uma velocidade
até 11 km/h.
Um LED aceso no botão do Apoio ao estacionamento D indica que o
sistema está pronto a funcionar.
Se D for desligado durante um ciclo
de ignição, os sensores de
estacionamento dianteiros são
desativados. Se a velocidade do
veículo tiver excedido anteriormente
25 km/h, os sensores de
estacionamento dianteiros serão
reativados quando a velocidade
descer abaixo de 11 km/h.
Indicação
O sistema avisa o condutor através de sinais sonoros para obstáculos
potencialmente perigosos atrás do
veículo a uma distância de até 1,5 m
e à frente do veículo até 80 cm. Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de aviso no interior do veículo do
respectivo lado. O intervalo entre os
sinais acústicos diminui à medida que o veículo se aproxima desse
obstáculo. Quando a distância for
inferior a aprox. 30 cm, o sinal
acústico torna-se contínuo.
Além disso, a distância a obstáculos
traseiros e dianteiros é apresentada
através de linhas de distância
variáveis no Centro de Informação do Condutor 3 105 ou, consoante a
versão, no Mostrador de informação
a cores 3 110.
Page 183 of 297

Condução e funcionamento181
A distância em relação a obstáculos
traseiros e dianteiros é apresentada
através de linhas de distância
variáveis no Centro de Informação do Condutor 3 105.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de aprovar a
mensagem premindo SET/CLR na
haste, a indicação da distância é novamente apresentada.A distância aos obstáculos é
mostrada no Mostrador de
informação a cores através de zonas coloridas à frente ou atrás do veículo
3 110.
Desativação dos sensores de
estacionamento dianteiros e traseiros
Os sensores de estacionamento
traseiros desligam-se
automaticamente quando a marcha-
-atrás é desengatada.
Os sensores de estacionamento
dianteiros são desactivados
automaticamente a uma velocidade
acima de 11 km/h.
A desativação manual também é
possível pressionando brevemente o
botão do Apoio ao estacionamento
D .
Quando o sistema é desativado
manualmente, o LED no botão
apaga-se e surge Assistên de
estacionament desligada no Centro
de Informação do Condutor.
Após uma desativação manual, os
sensores de estacionamento
dianteiros e traseiros são reativados
se D for premido brevemente ou se
for engrenada a marcha-atrás.
O sistema completo pode ser
desativado manualmente no menu de personalização do veículo no
Visor de informação. Permanece
desativado durante o ciclo de ignição ou até ser reativado no menu de
personalização.
Personalização do veículo 3 115.
Ativação do Apoio Avançado ao
Estacionamento
O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.
Page 184 of 297

182Condução e funcionamento
Ao procurar um lugar para
estacionar, o sistema fica pronto a funcionar através de uma pressão
longa em D.
O sistema reconhece e memoriza
10 m para lugares de estacionamento
em paralelo ou 6 m para lugares de
estacionamento na vertical mesmo
no modo de sensores de
estacionamento.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância máxima permitida em
paralelo entre o veículo e uma fila de
automóveis estacionados é de 1,8 m
para o estacionamento em paralelo e de 2,5 m para o estacionamento na
perpendicular.
FuncionalidadeModo de procura de lugar de
estacionamento
Indicação no Centro de Informação
do Condutor
Selecionar um lugar de
estacionamento paralelo ou
perpendicular no Centro de
Informação do Condutor premindo SET/CLR .
O sistema está configurado por
predefinição para detectar lugares de
estacionamento do lado do
passageiro. Para detetar lugares de
estacionamento do lado de condutor, ligar o indicador do sinal de mudança
de direção no lado do condutor.
