2018.5 OPEL CASCADA Instrukcja obsługi (in Polish)

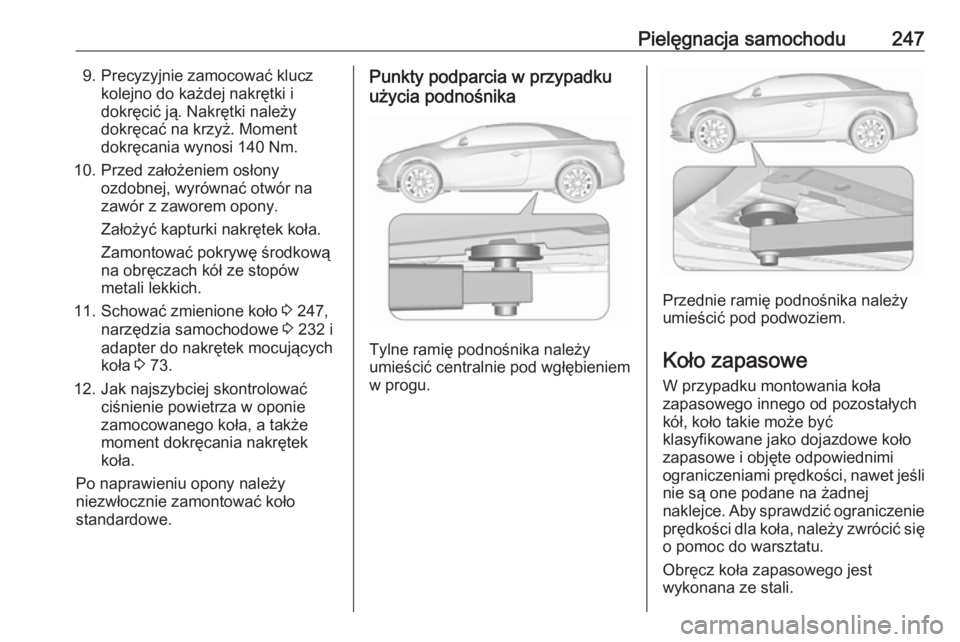

Pielęgnacja samochodu2479. Precyzyjnie zamocować kluczkolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
Zamontować pokrywę środkową
na obręczach kół ze stopów
metali lekkich.
11. Schować zmienione koło 3 247,
narzędzia samochodowe 3 232 i
adapter do nakrętek mocujących koła 3 73.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.Punkty podparcia w przypadku
użycia podnośnika
Tylne ramię podnośnika należy
umieścić centralnie pod wgłębieniem
w progu.
Przednie ramię podnośnika należy
umieścić pod podwoziem.
Koło zapasowe W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie
prędkości dla koła, należy zwrócić się o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.

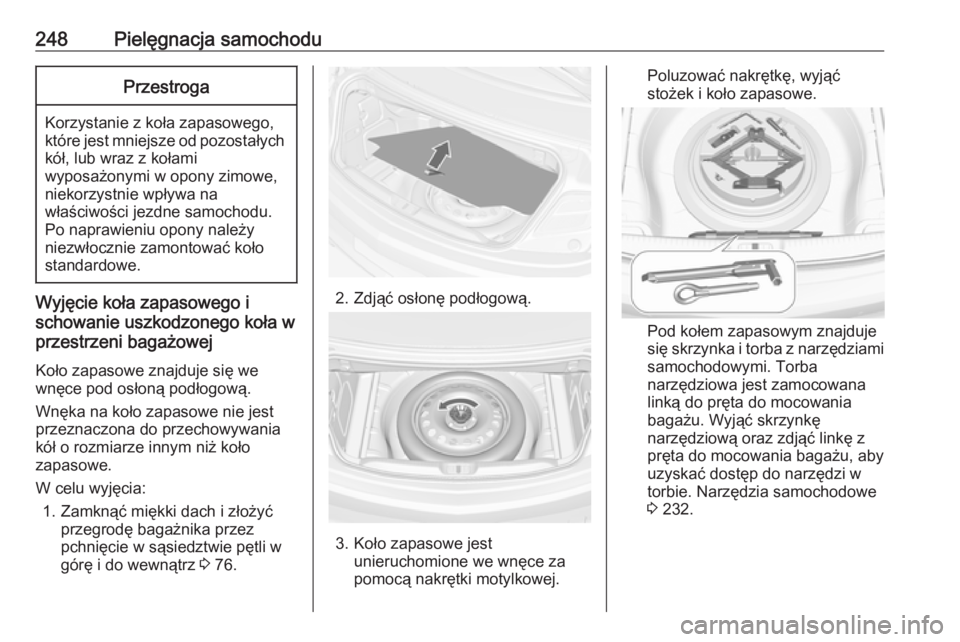

248Pielęgnacja samochoduPrzestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Wyjęcie koła zapasowego i
schowanie uszkodzonego koła w
przestrzeni bagażowej
Koło zapasowe znajduje się we
wnęce pod osłoną podłogową.
Wnęka na koło zapasowe nie jest
przeznaczona do przechowywania
kół o rozmiarze innym niż koło
zapasowe.
W celu wyjęcia: 1. Zamknąć miękki dach i złożyć przegrodę bagażnika przez
pchnięcie w sąsiedztwie pętli w
górę i do wewnątrz 3 76.2. Zdjąć osłonę podłogową.
3. Koło zapasowe jest
unieruchomione we wnęce za
pomocą nakrętki motylkowej.
Poluzować nakrętkę, wyjąć
stożek i koło zapasowe.
Pod kołem zapasowym znajduje
się skrzynka i torba z narzędziami
samochodowymi. Torba
narzędziowa jest zamocowana
linką do pręta do mocowania
bagażu. Wyjąć skrzynkę
narzędziową oraz zdjąć linkę z
pręta do mocowania bagażu, aby uzyskać dostęp do narzędzi w
torbie. Narzędzia samochodowe
3 232.

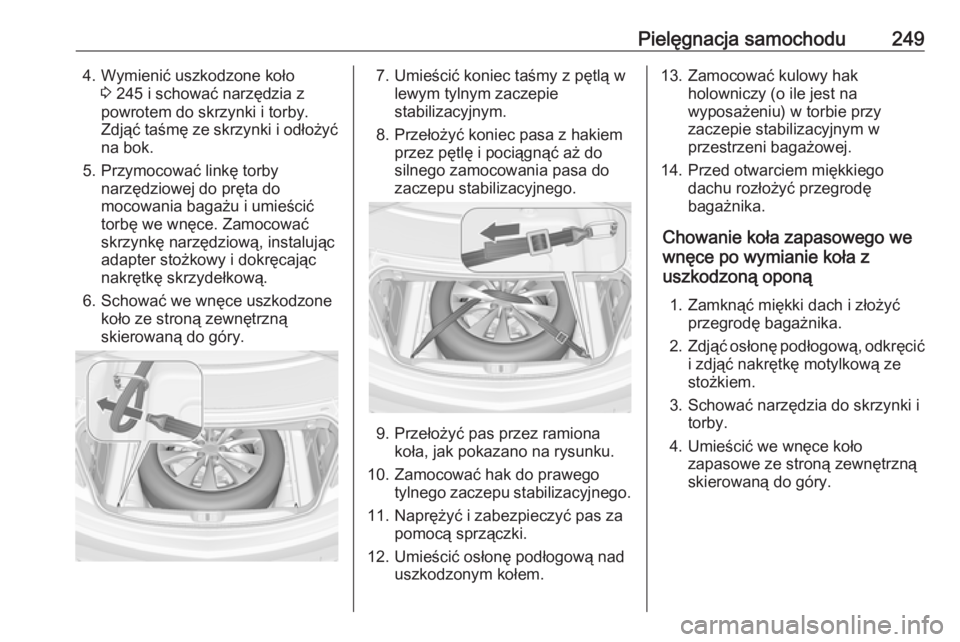

Pielęgnacja samochodu2494. Wymienić uszkodzone koło3 245 i schować narzędzia z
powrotem do skrzynki i torby.
Zdjąć taśmę ze skrzynki i odłożyć na bok.
5. Przymocować linkę torby narzędziowej do pręta do
mocowania bagażu i umieścić
torbę we wnęce. Zamocować
skrzynkę narzędziową, instalując
adapter stożkowy i dokręcając
nakrętkę skrzydełkową.
6. Schować we wnęce uszkodzone koło ze stroną zewnętrzną
skierowaną do góry.7. Umieścić koniec taśmy z pętlą w lewym tylnym zaczepie
stabilizacyjnym.
8. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.
9. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
10. Zamocować hak do prawego tylnego zaczepu stabilizacyjnego.
11. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
12. Umieścić osłonę podłogową nad uszkodzonym kołem.
13. Zamocować kulowy hak holowniczy (o ile jest na
wyposażeniu) w torbie przy
zaczepie stabilizacyjnym w
przestrzeni bagażowej.
14. Przed otwarciem miękkiego dachu rozłożyć przegrodę
bagażnika.
Chowanie koła zapasowego we wnęce po wymianie koła z
uszkodzoną oponą
1. Zamknąć miękki dach i złożyć przegrodę bagażnika.
2. Zdjąć osłonę podłogową, odkręcić
i zdjąć nakrętkę motylkową ze
stożkiem.
3. Schować narzędzia do skrzynki i torby.
4. Umieścić we wnęce koło zapasowe ze stroną zewnętrzną
skierowaną do góry.

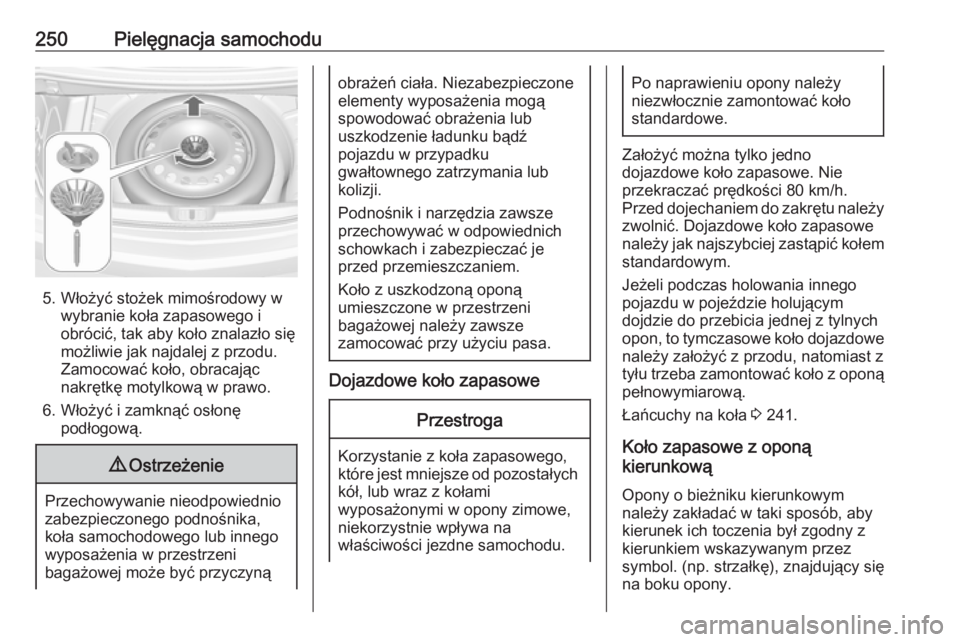

250Pielęgnacja samochodu
5. Włożyć stożek mimośrodowy wwybranie koła zapasowego i
obrócić, tak aby koło znalazło się
możliwie jak najdalej z przodu.
Zamocować koło, obracając
nakrętkę motylkową w prawo.
6. Włożyć i zamknąć osłonę podłogową.
9 Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. Niezabezpieczone elementy wyposażenia mogą
spowodować obrażenia lub
uszkodzenie ładunku bądź
pojazdu w przypadku
gwałtownego zatrzymania lub
kolizji.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Koło z uszkodzoną oponą
umieszczone w przestrzeni
bagażowej należy zawsze
zamocować przy użyciu pasa.
Dojazdowe koło zapasowe
Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.
Jeżeli podczas holowania innego
pojazdu w pojeździe holującym
dojdzie do przebicia jednej z tylnych
opon, to tymczasowe koło dojazdowe
należy założyć z przodu, natomiast z
tyłu trzeba zamontować koło z oponą pełnowymiarową.
Łańcuchy na koła 3 241.
Koło zapasowe z oponą
kierunkową
Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez symbol. (np. strzałkę), znajdujący się
na boku opony.

Pielęgnacja samochodu251W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
● Właściwości jezdne samochodu mogą być pogorszone. Zlecić
możliwie jak najszybszą naprawę opony lub wymianę opony na
nową i zamontować koło z nową/
naprawioną oponą zamiast koła
zapasowego.
● Szczególną ostrożność zachować podczas jazdy po
mokrych lub zaśnieżonych
nawierzchniach dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie

252Pielęgnacja samochodumoże być dużo mniejsza od
pojemności akumulatora
rozładowanego.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od samochodowej
instalacji elektrycznej.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.
● Otworzyć osłonę bieguna dodatniego na obydwu
akumulatorach.
Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów
zawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego akumulatora, co najmniej 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po 5 minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż
15 sekund.

Pielęgnacja samochodu2533. Po uruchomieniu silniki obusamochodów powinny przez ok.
3 minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie tylnej
szyby).
5. Przewody odłączać dokładnie w odwrotnej kolejności.Holowanie
Holowanie samochodu
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby zapobiec
uszkodzeniu lakieru. Włożyć
śrubokręt w szczelinę w dolnej części
zaślepki. Odłączyć zaślepkę przez
ostrożne przesunięcie śrubokręta w
dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 232.
Wkręcić ucho holownicze w lewo do
oporu i ustawić w położeniu
poziomym.
Zaczepić o ucho holownicze linę
holowniczą lub hol sztywny, co jest
preferowanym rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Przesunąć dźwignię zmiany biegów
w położenie neutralne.
Zwolnić hamulec postojowy.

254Pielęgnacja samochoduPrzestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego, gdy miękki dach
jest zamknięty.
Wersje z automatyczną skrzynią
biegów: Samochód musi być
holowany zwrócony przodem do
kierunku jazdy, z prędkością jazdy
nieprzekraczającą 80 km/h i nie dalej
niż na odległość 100 km. W innym
przypadku lub w razie uszkodzenia
przekładni przednia oś samochodu
musi być podniesiona.
Należy skorzystać z pomocy serwisu.
Po zakończeniu holowania wykręcić
ucho holownicze w prawo.
Zamocować zaślepkę od góry i
zatrzasnąć u dołu.
Holowanie innego pojazdu
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby zapobiec
uszkodzeniu lakieru. Włożyć
śrubokręt w szczelinę przy dolnym
wygięciu zaślepki. Odłączyć zaślepkę
przez ostrożne przesunięcie
śrubokręta w dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 232.
Wkręcić ucho holownicze w lewo do
oporu i ustawić w położeniu
poziomym.
Do holowania samochodu nie wolno
wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu,
od spodu.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
