2018.5 OPEL CASCADA Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy87

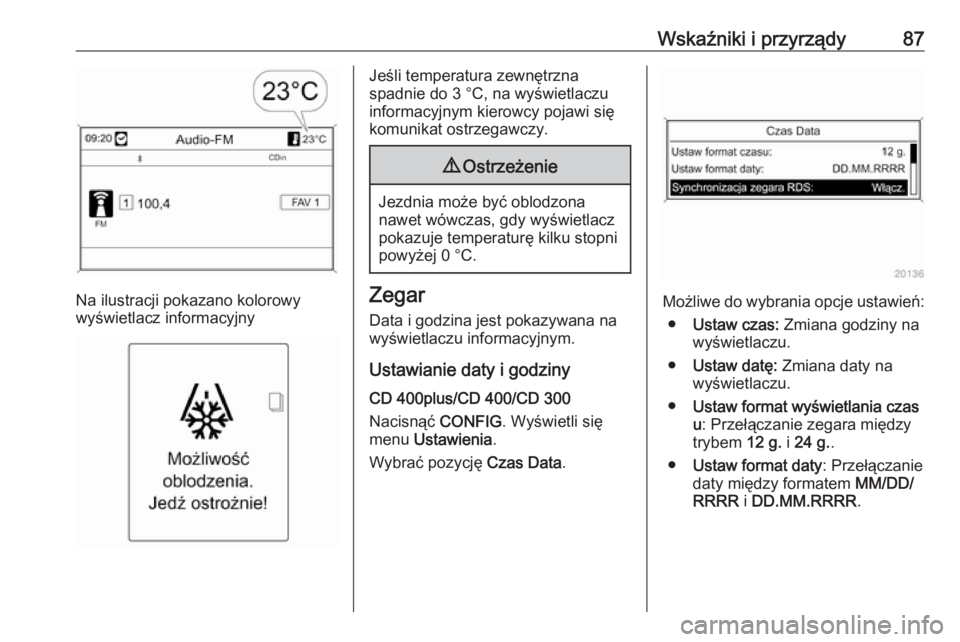

Na ilustracji pokazano kolorowy
wyświetlacz informacyjny
Jeśli temperatura zewnętrzna
spadnie do 3 °C, na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy.9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Data i godzina jest pokazywana na
wyświetlaczu informacyjnym.
Ustawianie daty i godziny CD 400plus/CD 400/CD 300
Nacisnąć CONFIG. Wyświetli się
menu Ustawienia .
Wybrać pozycję Czas Data.Możliwe do wybrania opcje ustawień:
● Ustaw czas: Zmiana godziny na
wyświetlaczu.
● Ustaw datę: Zmiana daty na
wyświetlaczu.
● Ustaw format wyświetlania czas
u : Przełączanie zegara między
trybem 12 g. i 24 g. .
● Ustaw format daty : Przełączanie
daty między formatem MM/DD/
RRRR i DD.MM.RRRR .

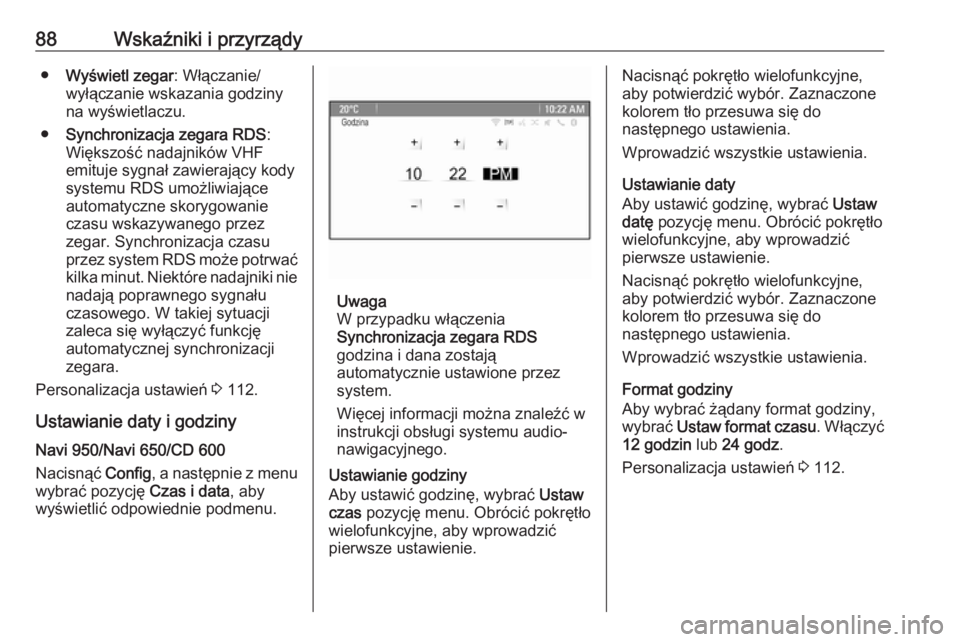

88Wskaźniki i przyrządy●Wyświetl zegar : Włączanie/
wyłączanie wskazania godziny na wyświetlaczu.
● Synchronizacja zegara RDS :
Większość nadajników VHF
emituje sygnał zawierający kody
systemu RDS umożliwiające
automatyczne skorygowanie
czasu wskazywanego przez
zegar. Synchronizacja czasu
przez system RDS może potrwać
kilka minut. Niektóre nadajniki nie nadają poprawnego sygnału
czasowego. W takiej sytuacji
zaleca się wyłączyć funkcję
automatycznej synchronizacji
zegara.
Personalizacja ustawień 3 112.
Ustawianie daty i godziny
Navi 950/Navi 650/CD 600
Nacisnąć Config, a następnie z menu
wybrać pozycję Czas i data, aby
wyświetlić odpowiednie podmenu.
Uwaga
W przypadku włączenia
Synchronizacja zegara RDS
godzina i dana zostają
automatycznie ustawione przez
system.
Więcej informacji można znaleźć w
instrukcji obsługi systemu audio-
nawigacyjnego.
Ustawianie godziny
Aby ustawić godzinę, wybrać Ustaw
czas pozycję menu. Obrócić pokrętło
wielofunkcyjne, aby wprowadzić
pierwsze ustawienie.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić wybór. Zaznaczone
kolorem tło przesuwa się do
następnego ustawienia.
Wprowadzić wszystkie ustawienia.
Ustawianie daty
Aby ustawić godzinę, wybrać Ustaw
datę pozycję menu. Obrócić pokrętło
wielofunkcyjne, aby wprowadzić
pierwsze ustawienie.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić wybór. Zaznaczone
kolorem tło przesuwa się do
następnego ustawienia.
Wprowadzić wszystkie ustawienia.
Format godziny
Aby wybrać żądany format godziny,
wybrać Ustaw format czasu . Włączyć
12 godzin lub 24 godz .
Personalizacja ustawień 3 112.

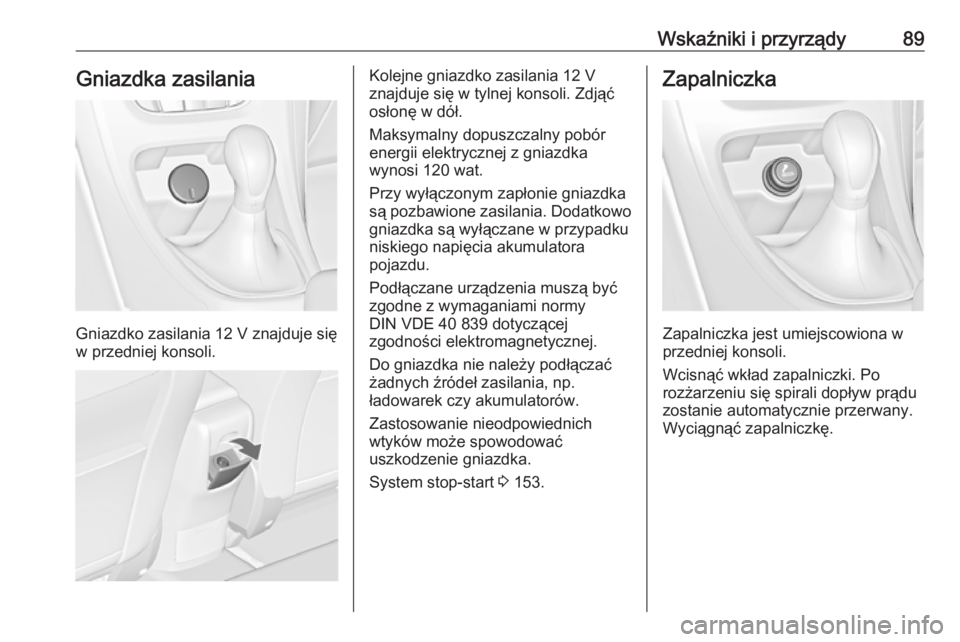

Wskaźniki i przyrządy89Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w przedniej konsoli.
Kolejne gniazdko zasilania 12 V
znajduje się w tylnej konsoli. Zdjąć
osłonę w dół.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdka
są pozbawione zasilania. Dodatkowo
gniazdka są wyłączane w przypadku
niskiego napięcia akumulatora
pojazdu.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.
Do gniazdka nie należy podłączać
żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
System stop-start 3 153.Zapalniczka
Zapalniczka jest umiejscowiona w
przedniej konsoli.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.

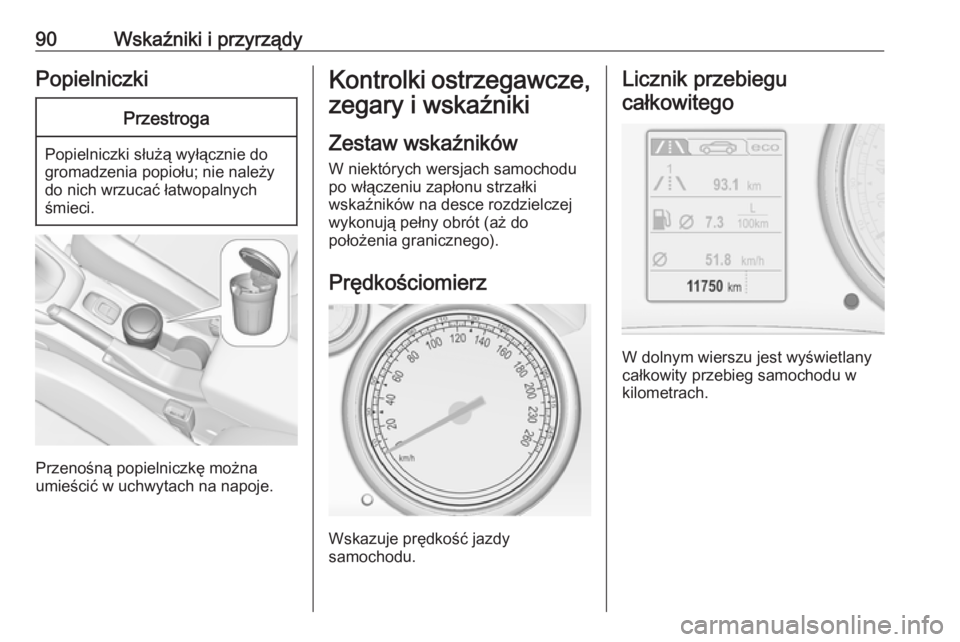

90Wskaźniki i przyrządyPopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w kilometrach.

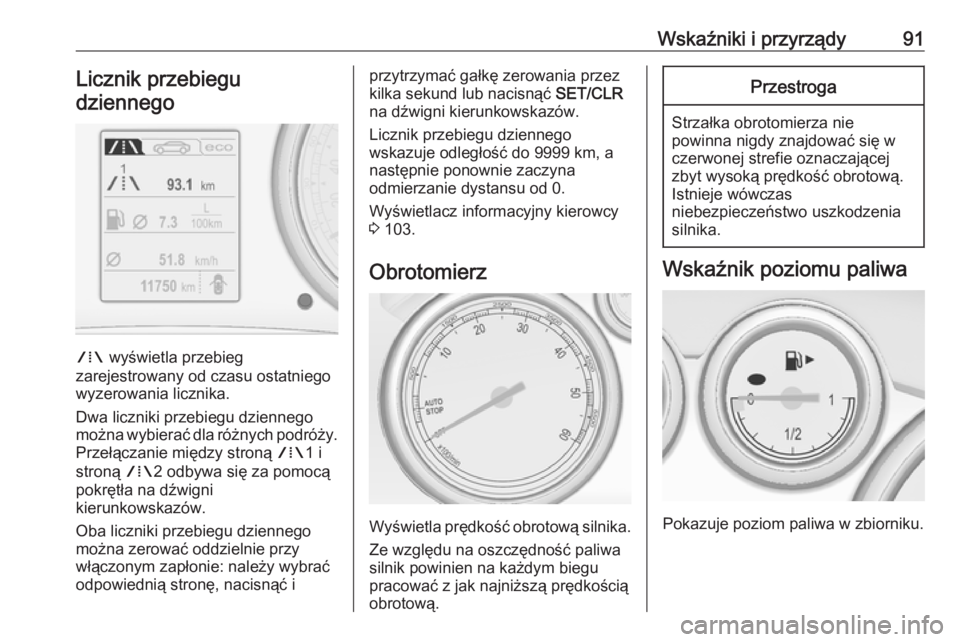

Wskaźniki i przyrządy91Licznik przebiegu
dziennego
W wyświetla przebieg
zarejestrowany od czasu ostatniego
wyzerowania licznika.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.
Przełączanie między stroną W1 i
stroną W2 odbywa się za pomocą
pokrętła na dźwigni
kierunkowskazów.
Oba liczniki przebiegu dziennego można zerować oddzielnie przy
włączonym zapłonie: należy wybrać
odpowiednią stronę, nacisnąć i
przytrzymać gałkę zerowania przez kilka sekund lub nacisnąć SET/CLR
na dźwigni kierunkowskazów.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Wyświetlacz informacyjny kierowcy
3 103.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Ze względu na oszczędność paliwa
silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.

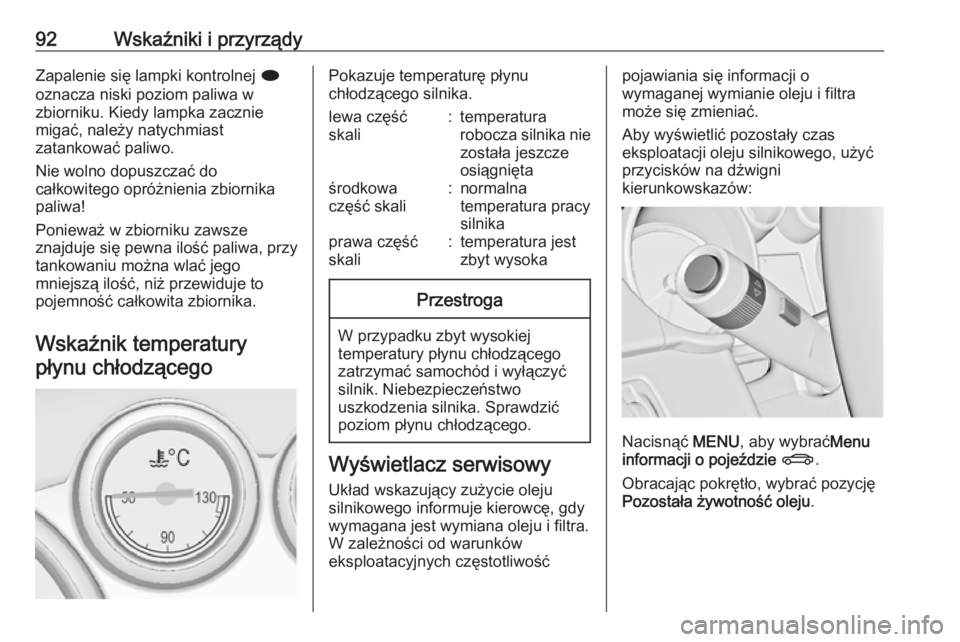

92Wskaźniki i przyrządyZapalenie się lampki kontrolnej i
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Wskaźnik temperatury płynu chłodzącegoPokazuje temperaturę płynu
chłodzącego silnika.lewa część
skali:temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali:normalna
temperatura pracy
silnikaprawa część
skali:temperatura jest
zbyt wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Aby wyświetlić pozostały czas
eksploatacji oleju silnikowego, użyć
przycisków na dźwigni
kierunkowskazów:
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe X .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .

Wskaźniki i przyrządy93

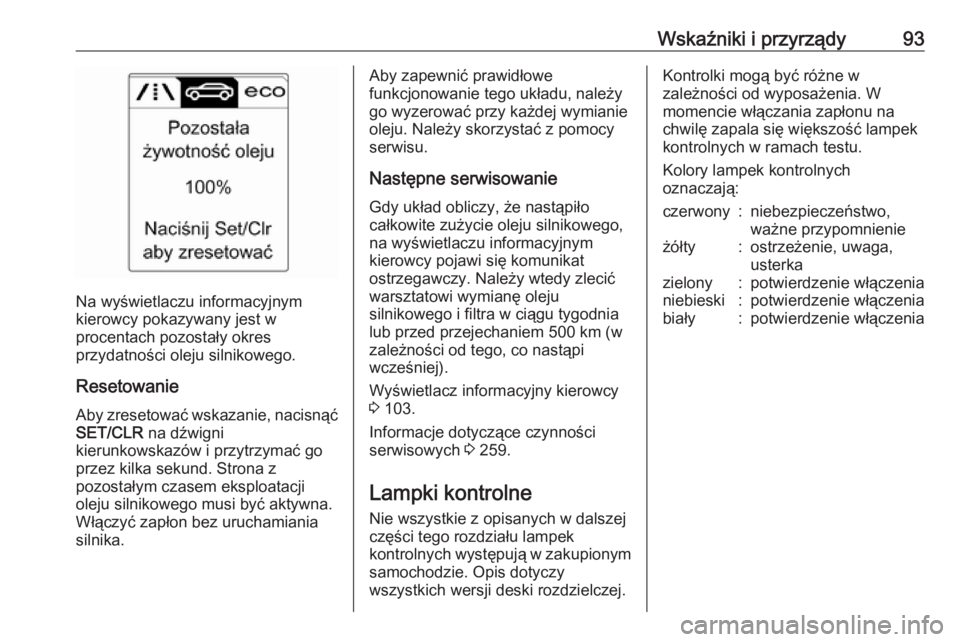

Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Resetowanie
Aby zresetować wskazanie, nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Strona z
pozostałym czasem eksploatacji
oleju silnikowego musi być aktywna.
Włączyć zapłon bez uruchamiania
silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
serwisu.
Następne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 103.
Informacje dotyczące czynności
serwisowych 3 259.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia

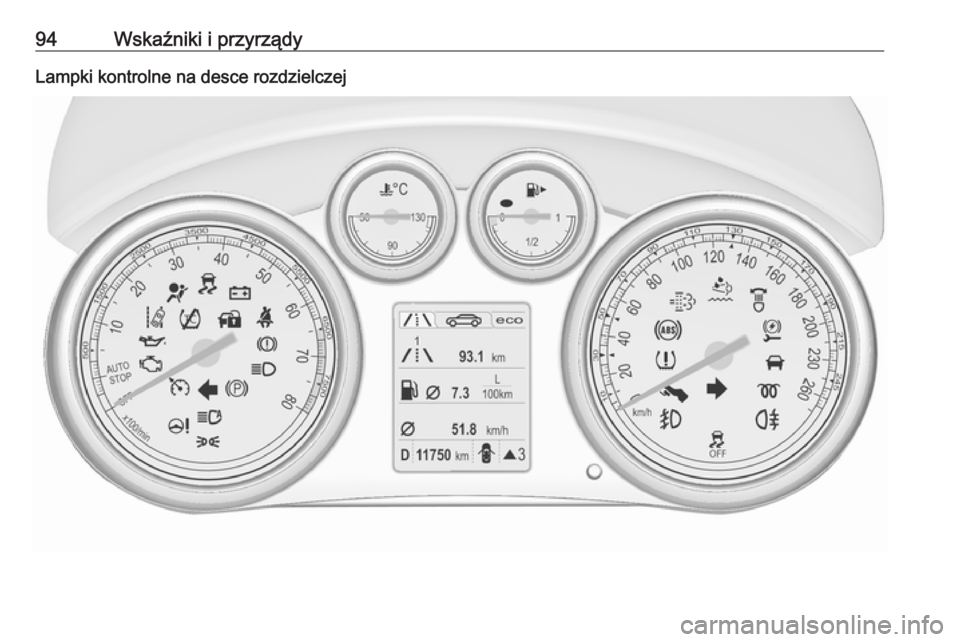

94Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej
