2018.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

Уход за автомобилем239№Электрическая цепь1Дисплеи2Модуль управления кузовным
оборудованием, наружные
световые приборы3Модуль управления кузовным
оборудованием, наружные
световые приборы4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система, инструмент6Розетка, прикуриватель7Розетка электропитания№Электрическая цепь8Модуль управления кузовным
оборудованием, ближний свет,
левая фара9Модуль управления кузовным
оборудованием, ближний свет, правая фара10Блок управления кузовным
оборудованием, дверные
замки11Вентилятор системы
отопления и кондициониро‐
вания12Электропривод регулировки
сиденья водителя13Электрическая регулировка
пассажирского сиденья14Диагностический разъем15Подушка безопасности16Реле крышки багажника17Кондиционер18Сервисная диагностика19Модуль управления кузовным
оборудованием, стоп-сигналы,
задние фонари, светильники
салона№Электрическая цепь20–21Щиток приборов22Система зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка для аксессуаров в
багажнике
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.

240Уход за автомобилем
Снимите крышку.
Цепи, защищаемые
предохранителями
№Электрическая цепь1Модуль управления мягкой
крышей, правая силовая шина2–3Система облегчения парковки4Система выборочной катали‐
тической нейтрализации5–6–7Электрическая регулировка
сиденья8Модуль управления мягкой
крышей9Система выборочной катали‐
тической нейтрализации10Система выборочной катали‐
тической нейтрализации11Модуль прицепа, монитор
давления в шинах и камера
заднего вида12Модуль управления мягкой
крышей, задние фонари13–14Заднее сиденье электриче‐
ское складывание№Электрическая цепь15–16Вентиляция сидений, камера
заднего вида, модуль управ‐
ления мягкой крышей17–18–19Подогреватель рулевого
колеса20–21Обогрев сидений22–23Модуль управления мягкой
крышей, левая силовая шина24Система выборочной катали‐
тической нейтрализации25–26Предохранительная пере‐
мычка для нелогистического
режима27Пассивный вход28–29Гидравлический блок30–

Уход за автомобилем241№Электрическая цепь31–32Система Flex RideАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
запасным колесом
Откройте крышку пола багажного
отделения. Домкрат, инструменты и ремень для крепления повре‐
жденного колеса находятся в
ящике для инструментов под
запасным колесом в багажном
отделении.
Балонный ключ и буксирная
проушина хранятся в сумке с
инструментами, который нахо‐
дится в нише для запасного колеса
рядом с ящиком для инструментов. Чехол с инструментами прикре‐
плен ремнем к проушине. Чтобы
достать инструменты из чехла,
отцепите ящик с инструментами и ремень чехла с инструментами от
проушины.
Запасное колесо 3 256.
Автомобили, не
укомплектованные запасным
колесом

242Уход за автомобилемВодительский инструмент и
буксирная проушина хранятся в
ящике в багажном отделении под
крышкой пола.
Автомобили без запасного
колеса и с ровным полом
багажного отделения
Водительский инструмент и
буксирная проушина хранятся в
чехле, который крепится за левую
переднюю проушину в багажном
отделении.
Колеса и шины
КолесаНа автомобилях с дизельными
двигателями стальные колесные
диски не используются и применя‐
ются только специальные легко‐
сплавные колесные диски,
специально предназначенные для
данной модели автомобиля.
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.Зимние шины
Зимние шины позволяют повысить уровень безопасности движенияпри температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 281.
Шины типоразмера 245/45 R18
можно использовать только в каче‐ стве зимних.
На автомобилях с дизельными
двигателями стальные колесные
диски не используются и применя‐
ются только специальные легко‐
сплавные колесные диски,
специально предназначенные для
данной модели автомобиля.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.

Уход за автомобилем243Обозначение шин
Например, 235/55 R 17 99 V235:Ширина шины в мм55:Отношение поперечного
сечения (высота шины к ее
ширине) в %R:Конструкция шины:
РадиальнаяRF:Тип: RunFlat17:Диаметр обода колеса в
дюймах99:Коэффициент грузоподъем‐
ности, например, 99 соответ‐ ствует 775 килограммамV:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 277.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление
вращения шины указывает символ
(например, стрелка) на боковине
шины.
Система контроля давления в шинах
Система контроля давления в
шинах при скорости движения
автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о
снижении давления в шинах, и
ее наличие не отменяет необхо‐ димости регулярного ухода за
шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что разрешение на эксплуатацию
автомобиля будет недействи‐
тельно.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.

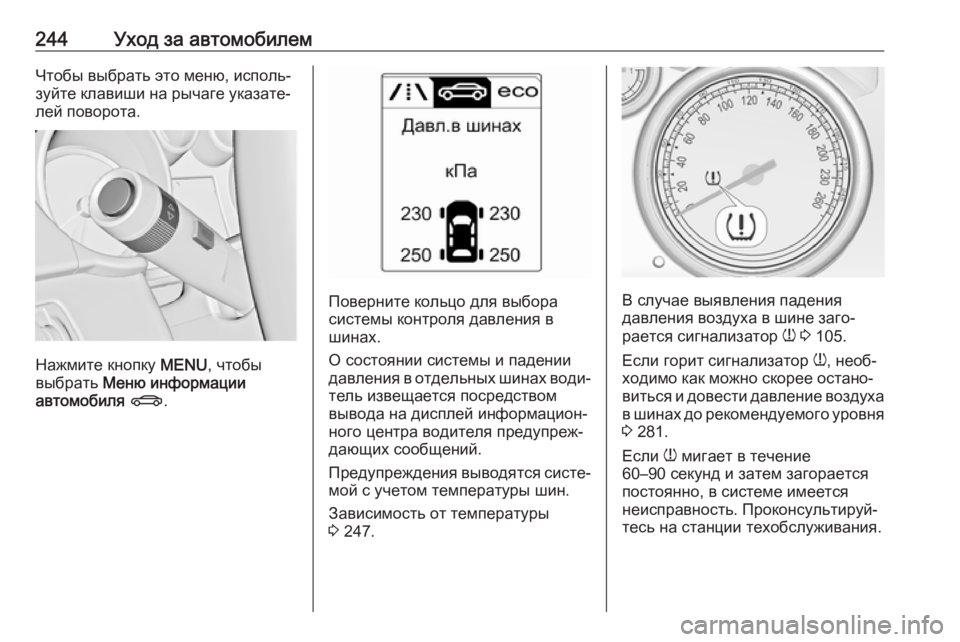

244Уход за автомобилемЧтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите кнопку MENU, чтобы
выбрать Меню информации
автомобиля X .
Поверните кольцо для выбора
системы контроля давления в
шинах.
О состоянии системы и падении
давления в отдельных шинах води‐
тель извещается посредством
вывода на дисплей информацион‐
ного центра водителя предупреж‐
дающих сообщений.
Предупреждения выводятся систе‐
мой с учетом температуры шин.
Зависимость от температуры
3 247.В случае выявления падения
давления воздуха в шине заго‐
рается сигнализатор w 3 105.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха в шинах до рекомендуемого уровня3 281.
Если w мигает в течение
60–90 секунд и затем загорается
постоянно, в системе имеется
неисправность. Проконсультируй‐
тесь на станции техобслуживания.

Уход за автомобилем245После накачки может потребо‐
ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w включается
при низкой температуре и гаснет
после того, как автомобиль
пройдет какое-то расстояние, это
может означать, что давление
воздуха в шинах близко к критиче‐
ски низкому уровню. Проверьте
давление в шинах.
Информационные сообщения
3 115.
Если необходимо увеличить или
уменьшить давление в шинах,
предварительно выключите зажи‐
гание.
Допускается устанавливать только
шины с датчиками давления. В
противном случае давление
воздуха в шинах не будет отобра‐
жаться, а сигнализатор w будет
гореть постоянно.Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления.
Система контроля давления в
шинах не может контролировать давление в таких шинах. Загорится
индикатор w. При этом система
продолжит контролировать давле‐
ние в шинах остальных трех колес.
Коммерческие жидкости для
ремонта шин могут повредить
систему. Можно использовать
ремкомплекты, разрешенные
заводом-изготовителем.
Использование электронных
приборов или нахождение вблизи
объектов, транслирующих сигналы на радиочастотах, близких к часто‐
там сигналов датчиков системы
контроля давления воздуха в
шинах, может привести к сбоям в
работе системы.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики давления воздуха в
шинах. Для вкручивающегося
датчика: замените сердечниквентиля и уплотнительное кольцо. Для датчика на зажимах: замените
весь вентиль.
Загруженность автомобиля Давление воздуха в шинах должно
соответствовать максимально
допустимой нагрузке, указанной в
таблице 3 281. Выберите необхо‐
димое значение параметра в меню
" Нагрузка на шины " на дисплее
информационного центра води‐
теля 3 107 . Система будет исполь‐
зовать это значение для выдачи
предупреждений о падении давле‐
ния.
Меню Нагрузка на шины выводится
на экран, только когда автомобиль
остановлен и приведен в действие
стояночный тормоз. В автомоби‐
лях с автоматической коробкой
передач рычаг селектора должен
находиться в положении P.

246Уход за автомобилем

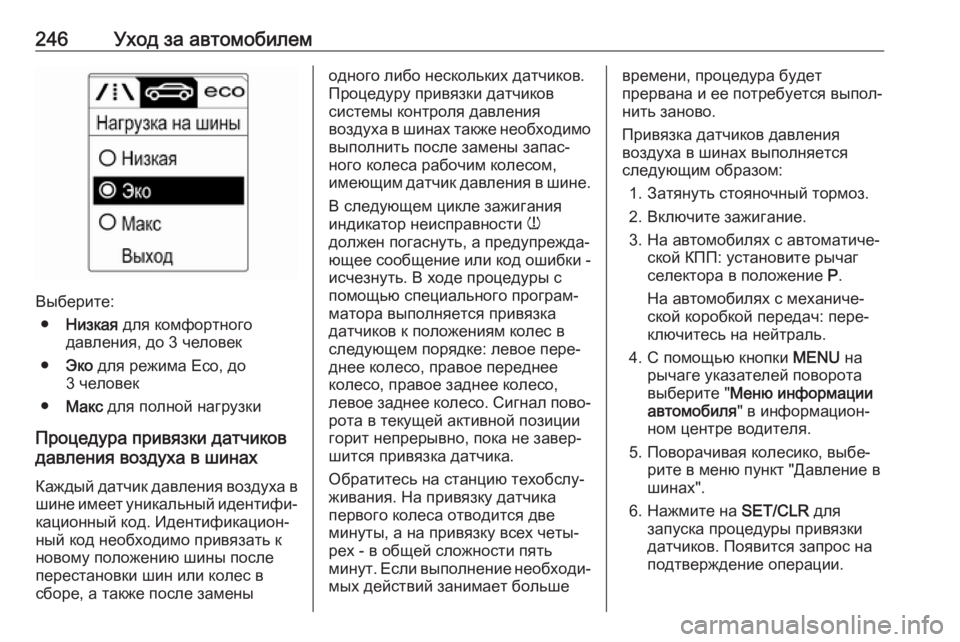

Выберите:● Низкая для комфортного
давления, до 3 человек
● Эко для режима Eco, до
3 человек
● Макс для полной нагрузки
Процедура привязки датчиков
давления воздуха в шинах
Каждый датчик давления воздуха в
шине имеет уникальный идентифи‐ кационный код. Идентификацион‐
ный код необходимо привязать к
новому положению шины после
перестановки шин или колес в
сборе, а также после замены
одного либо нескольких датчиков.
Процедуру привязки датчиков
системы контроля давления
воздуха в шинах также необходимо
выполнить после замены запас‐
ного колеса рабочим колесом,
имеющим датчик давления в шине.
В следующем цикле зажигания
индикатор неисправности w
должен погаснуть, а предупрежда‐
ющее сообщение или код ошибки -
исчезнуть. В ходе процедуры с
помощью специального програм‐ матора выполняется привязка
датчиков к положениям колес в
следующем порядке: левое пере‐
днее колесо, правое переднее
колесо, правое заднее колесо,
левое заднее колесо. Сигнал пово‐ рота в текущей активной позиции
горит непрерывно, пока не завер‐
шится привязка датчика.
Обратитесь на станцию техобслу‐
живания. На привязку датчика
первого колеса отводится две
минуты, а на привязку всех четы‐
рех - в общей сложности пять
минут. Если выполнение необходи‐
мых действий занимает большевремени, процедура будет
прервана и ее потребуется выпол‐
нить заново.
Привязка датчиков давления
воздуха в шинах выполняется
следующим образом:
1. Затянуть стояночный тормоз.2. Включите зажигание.
3. На автомобилях с автоматиче‐ ской КПП: установите рычаг
селектора в положение P.
На автомобилях с механиче‐
ской коробкой передач: пере‐
ключитесь на нейтраль.
4. С помощью кнопки MENU на
рычаге указателей поворота
выберите " Меню информации
автомобиля " в информацион‐
ном центре водителя.
5. Поворачивая колесико, выбе‐ рите в меню пункт "Давление в
шинах".
6. Нажмите на SET/CLR для
запуска процедуры привязки
датчиков. Появится запрос на
подтверждение операции.
