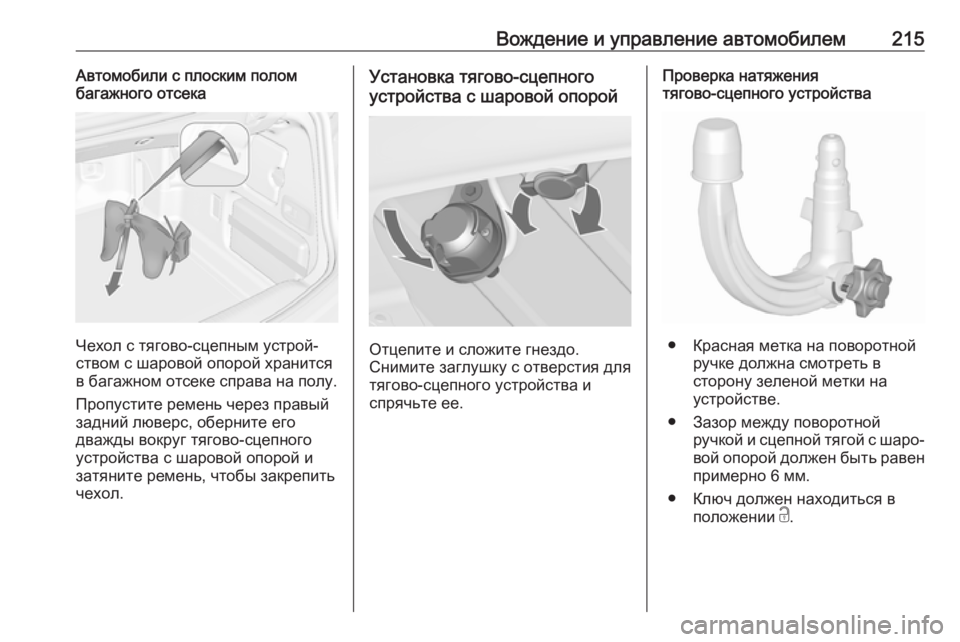

Вождение и управление автомобилем215Автомобили с плоским полом
багажного отсека
Чехол с тягово-сцепным устрой‐
ством с шаровой опорой хранится
в багажном отсеке справа на полу.
Пропустите ремень через правый
задний люверс, оберните его
дважды вокруг тягово-сцепного
устройства с шаровой опорой и затяните ремень, чтобы закрепить
чехол.
Установка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо.
Снимите заглушку с отверстия для тягово-сцепного устройства и
спрячьте ее.
Проверка натяжения
тягово-сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● Ключ должен находиться в положении c.

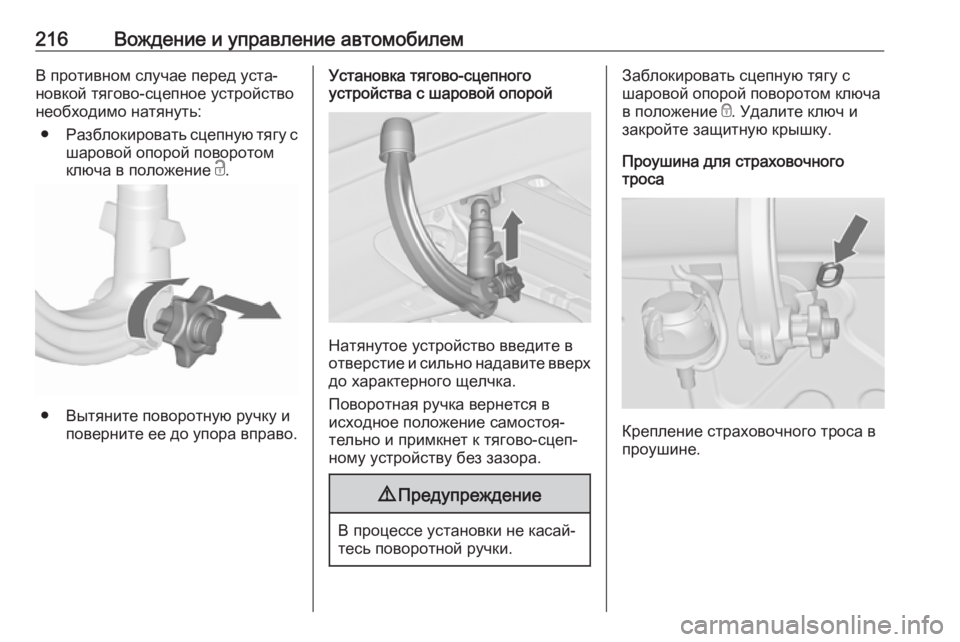

216Вождение и управление автомобилемВ противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в
исходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Удалите ключ и
закройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.

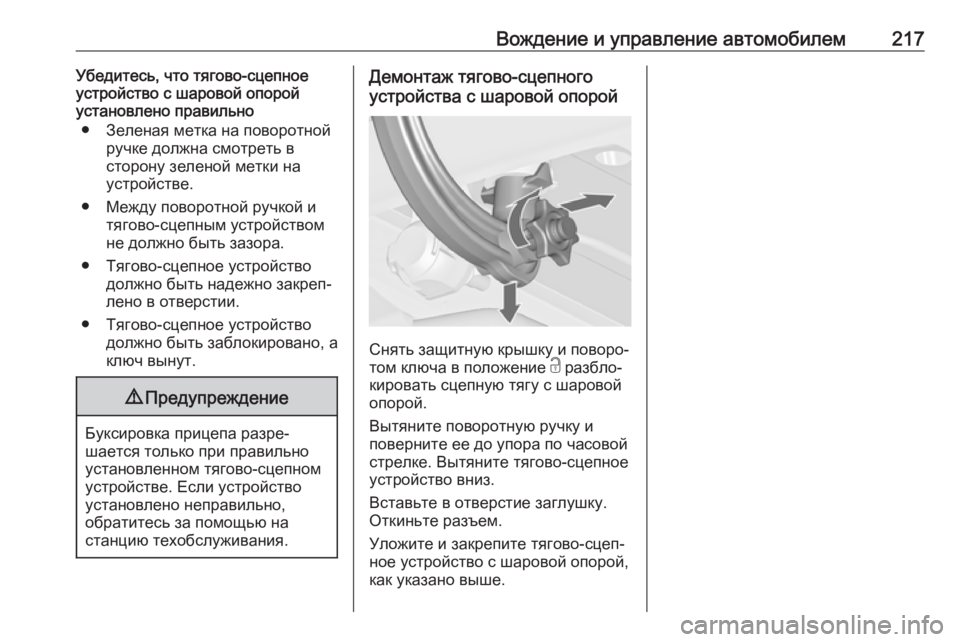

Вождение и управление автомобилем217Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Между поворотной ручкой и тягово-сцепным устройством
не должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и
поверните ее до упора по часовой
стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку.
Откиньте разъем.
Уложите и закрепите тягово-сцеп‐
ное устройство с шаровой опорой,
как указано выше.

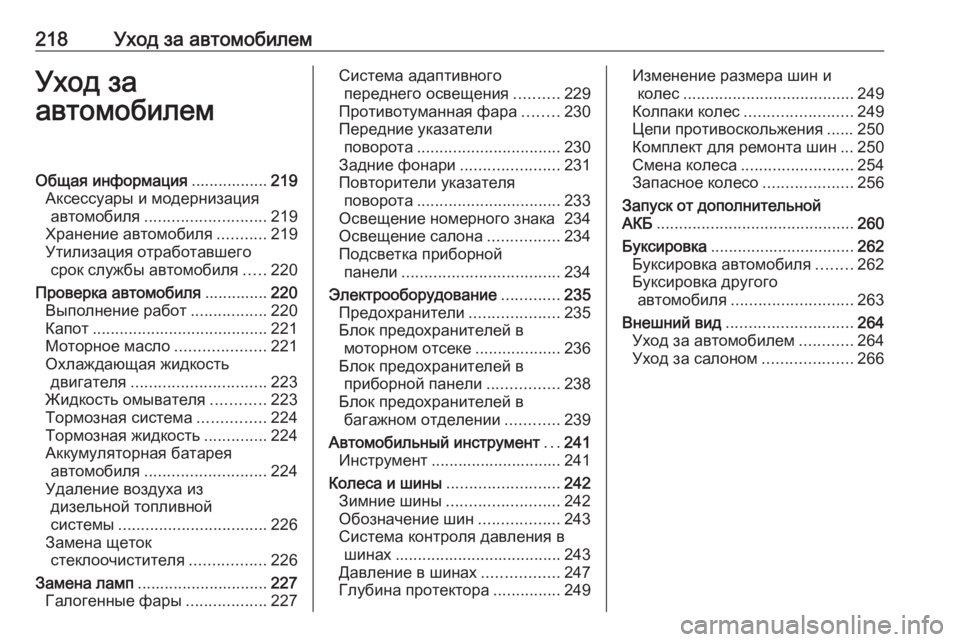

218Уход за автомобилемУход за
автомобилемОбщая информация .................219
Аксессуары и модернизация автомобиля ........................... 219
Хранение автомобиля ...........219
Утилизация отработавшего срок службы автомобиля .....220
Проверка автомобиля ..............220
Выполнение работ .................220
Капот ....................................... 221
Моторное масло ....................221
Охлаждающая жидкость двигателя .............................. 223
Жидкость омывателя ............223
Тормозная система ...............224
Тормозная жидкость ..............224
Аккумуляторная батарея автомобиля ........................... 224
Удаление воздуха из дизельной топливной
системы ................................. 226
Замена щеток стеклоочистителя .................226
Замена ламп ............................. 227
Галогенные фары ..................227Система адаптивного
переднего освещения ..........229
Противотуманная фара ........230
Передние указатели поворота ................................ 230
Задние фонари ......................231
Повторители указателя поворота ................................ 233
Освещение номерного знака 234
Освещение салона ................234
Подсветка приборной панели ................................... 234
Электрооборудование .............235
Предохранители ....................235
Блок предохранителей в моторном отсеке ...................236
Блок предохранителей в приборной панели ................238
Блок предохранителей в багажном отделении ............239
Автомобильный инструмент ...241
Инструмент ............................. 241
Колеса и шины ......................... 242
Зимние шины ......................... 242
Обозначение шин ..................243
Система контроля давления в шинах ..................................... 243
Давление в шинах .................247
Глубина протектора ...............249Изменение размера шин и
колес ...................................... 249
Колпаки колес ........................ 249
Цепи противоскольжения ...... 250
Комплект для ремонта шин ... 250
Смена колеса ......................... 254
Запасное колесо ....................256
Запуск от дополнительной АКБ ............................................ 260
Буксировка ................................ 262
Буксировка автомобиля ........262
Буксировка другого автомобиля ........................... 263
Внешний вид ............................ 264
Уход за автомобилем ............264
Уход за салоном ....................266

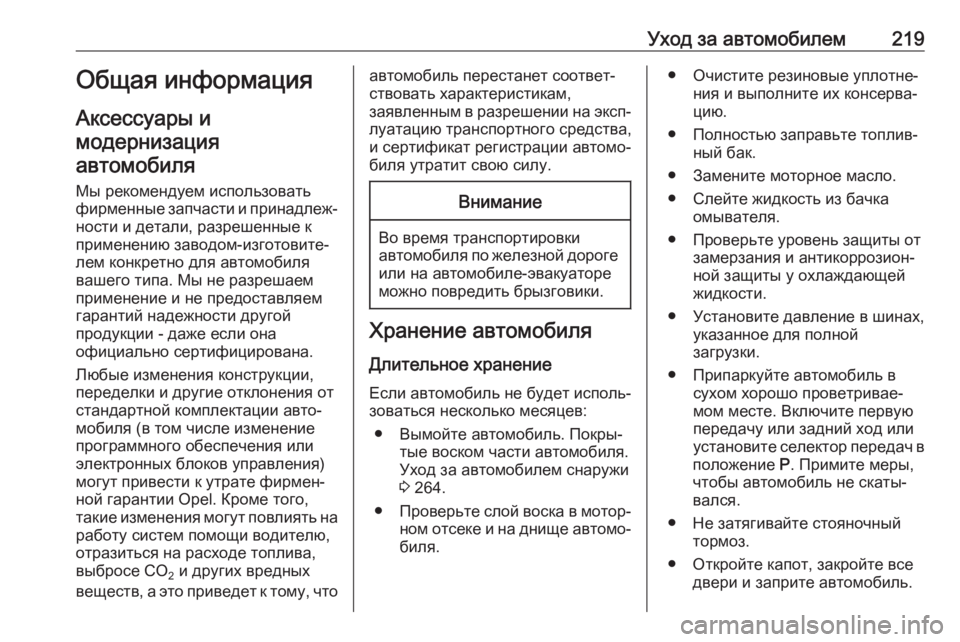

Уход за автомобилем219Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля
вашего типа. Мы не разрешаем
применение и не предоставляем
гарантий надежности другой
продукции - даже если она
официально сертифицирована.
Любые изменения конструкции,
переделки и другие отклонения от
стандартной комплектации авто‐
мобиля (в том числе изменение
программного обеспечения или
электронных блоков управления)
могут привести к утрате фирмен‐
ной гарантии Opel. Кроме того,
такие изменения могут повлиять на
работу систем помощи водителю,
отразиться на расходе топлива,
выбросе CO 2 и других вредных
веществ, а это приведет к тому, чтоавтомобиль перестанет соответ‐
ствовать характеристикам,
заявленным в разрешении на эксп‐ луатацию транспортного средства,
и сертификат регистрации автомо‐
биля утратит свою силу.Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
можно повредить брызговики.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐
зоваться несколько месяцев:
● Вымойте автомобиль. Покры‐ тые воском части автомобиля.
Уход за автомобилем снаружи
3 264.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистите резиновые уплотне‐ ния и выполните их консерва‐
цию.
● Полностью заправьте топлив‐ ный бак.
● Замените моторное масло. ● Слейте жидкость из бачка омывателя.
● Проверьте уровень защиты от замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной
загрузки.
● Припаркуйте автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую передачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Не затягивайте стояночный тормоз.
● Откройте капот, закройте все двери и заприте автомобиль.

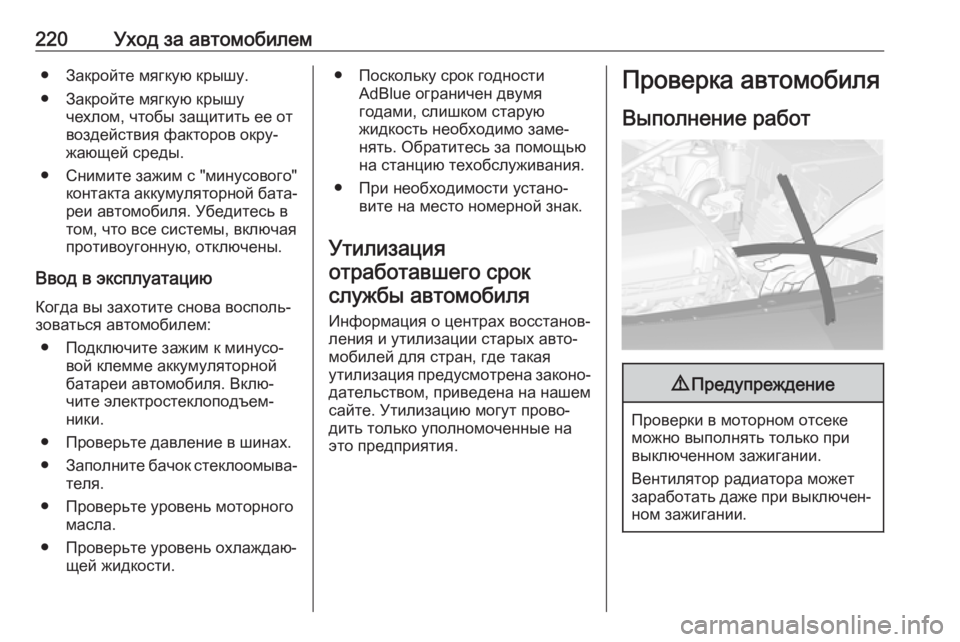

220Уход за автомобилем● Закройте мягкую крышу.
● Закройте мягкую крышу чехлом, чтобы защитить ее от
воздействия факторов окру‐
жающей среды.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Ввод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторной
батареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах. ● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.● Поскольку срок годности AdBlue ограничен двумя
годами, слишком старую
жидкость необходимо заме‐
нять. Обратитесь за помощью
на станцию техобслуживания.
● При необходимости устано‐ вите на место номерной знак.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая
утилизация предусмотрена законо‐ дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

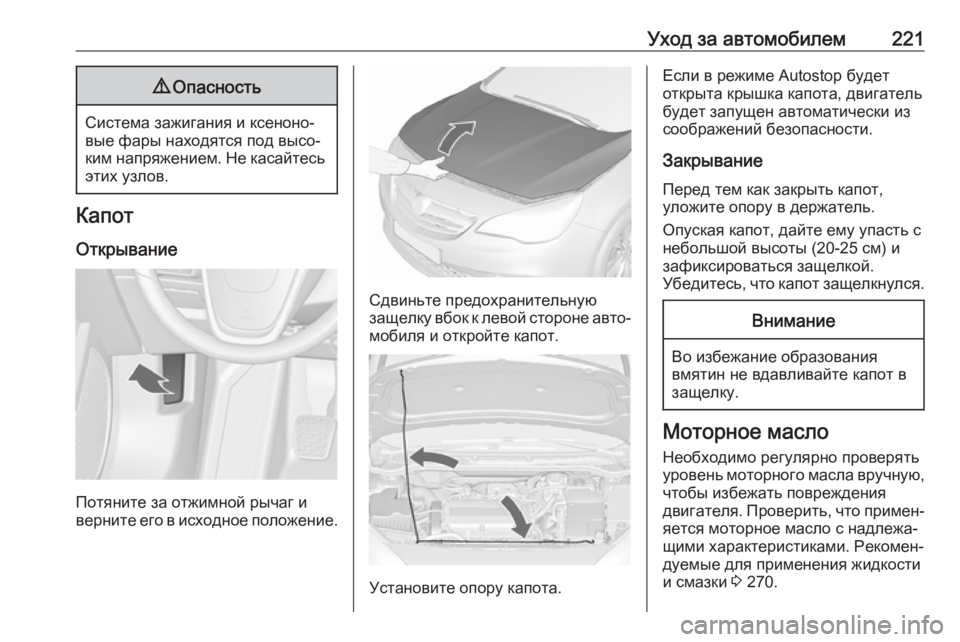

Уход за автомобилем2219Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и
верните его в исходное положение.
Сдвиньте предохранительную
защелку вбок к левой стороне авто‐
мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет
открыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание Перед тем как закрыть капот,
уложите опору в держатель.
Опуская капот, дайте ему упасть с
небольшой высоты (20-25 см) и
зафиксироваться защелкой.
Убедитесь, что капот защелкнулся.Внимание
Во избежание образования
вмятин не вдавливайте капот в защелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения
двигателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения жидкости
и смазки 3 270.

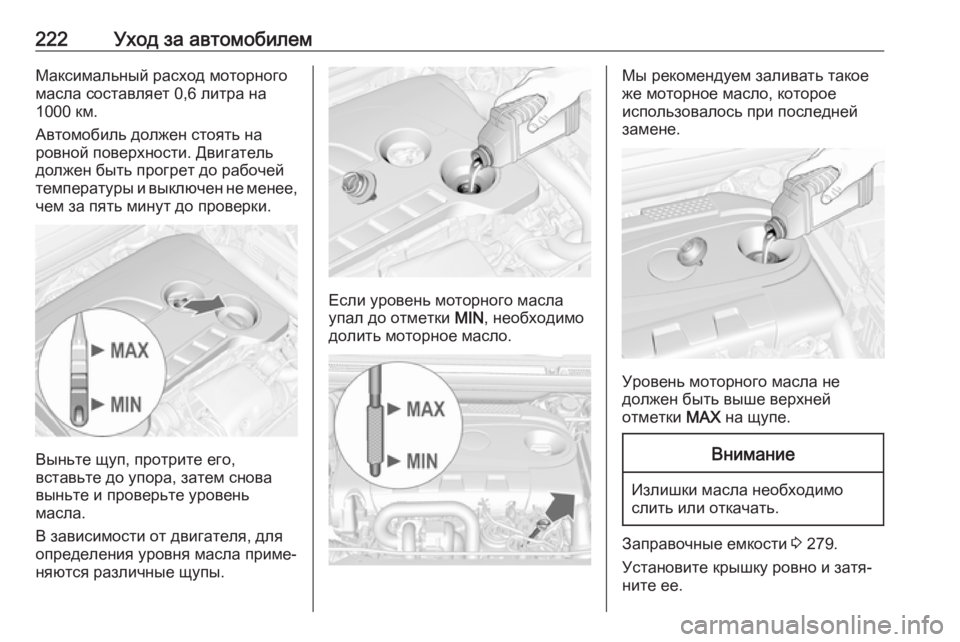

222Уход за автомобилемМаксимальный расход моторного
масла составляет 0,6 литра на
1000 км.
Автомобиль должен стоять на
ровной поверхности. Двигатель
должен быть прогрет до рабочей
температуры и выключен не менее, чем за пять минут до проверки.
Выньте щуп, протрите его,
вставьте до упора, затем снова выньте и проверьте уровень
масла.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Мы рекомендуем заливать такое
же моторное масло, которое
использовалось при последней замене.
Уровень моторного масла не
должен быть выше верхней
отметки MAX на щупе.
Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 279.
Установите крышку ровно и затя‐
ните ее.
