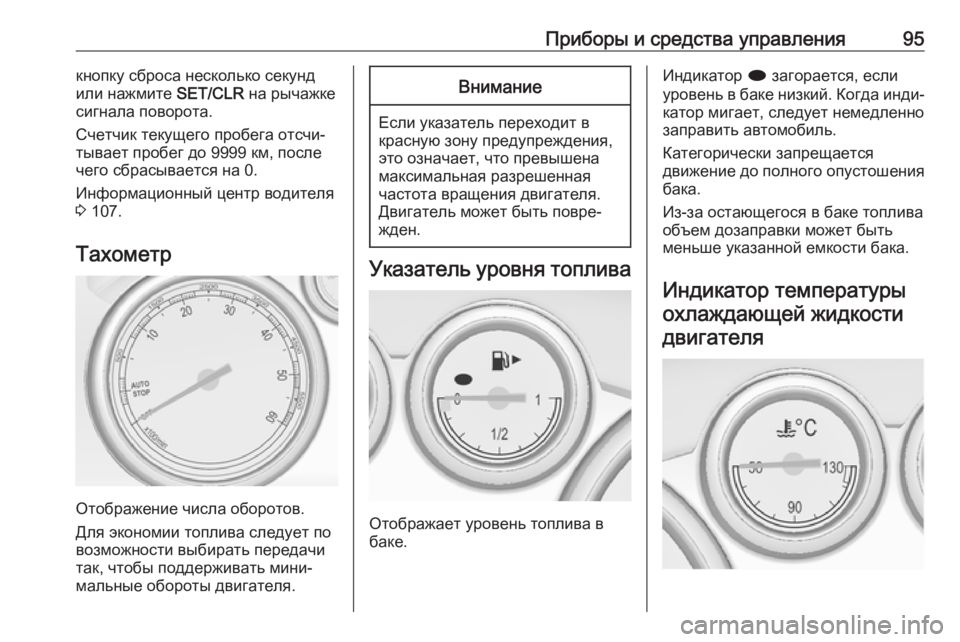

Page 97 of 307
Приборы и средства управления95кнопку сброса несколько секунд
или нажмите SET/CLR на рычажке
сигнала поворота.
Счетчик текущего пробега отсчи‐
тывает пробег до 9999 км, после
чего сбрасывается на 0.
Информационный центр водителя
3 107.
Тахометр
Отображение числа оборотов.
Для экономии топлива следует по
возможности выбирать передачи
так, чтобы поддерживать мини‐ мальные обороты двигателя.
Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Категорически запрещается
движение до полного опустошения бака.
Из-за остающегося в баке топлива объем дозаправки может бытьменьше указанной емкости бака.
Индикатор температуры охлаждающей жидкостидвигателя

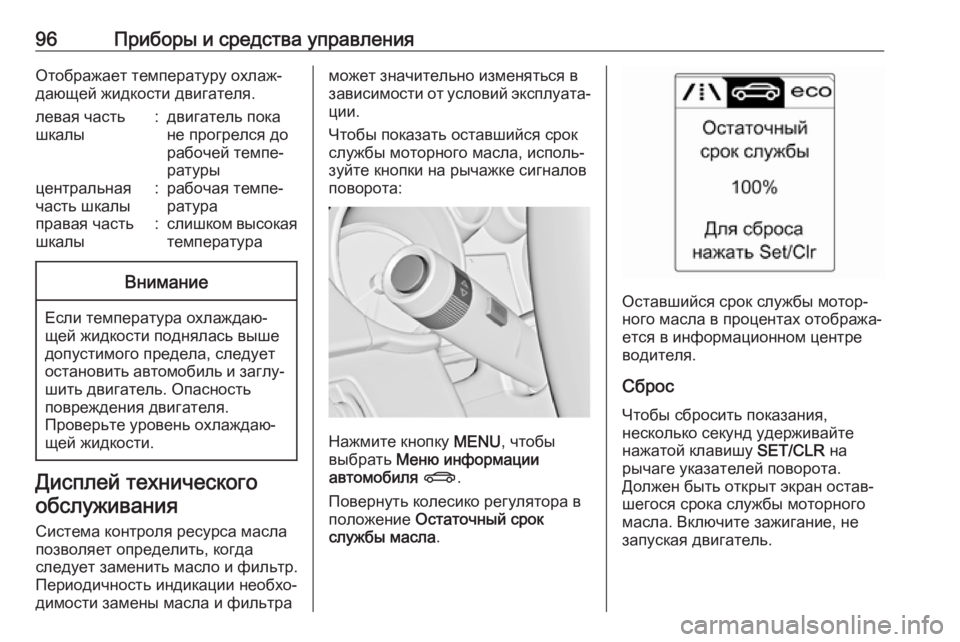

Page 98 of 307

96Приборы и средства управленияОтображает температуру охлаж‐
дающей жидкости двигателя.левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая
температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда
следует заменить масло и фильтр.
Периодичность индикации необхо‐
димости замены масла и фильтра
может значительно изменяться в
зависимости от условий эксплуата‐ ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:
Нажмите кнопку MENU, чтобы
выбрать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .
Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре
водителя.
Сброс
Чтобы сбросить показания,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателей поворота.
Должен быть открыт экран остав‐
шегося срока службы моторного
масла. Включите зажигание, не
запуская двигатель.

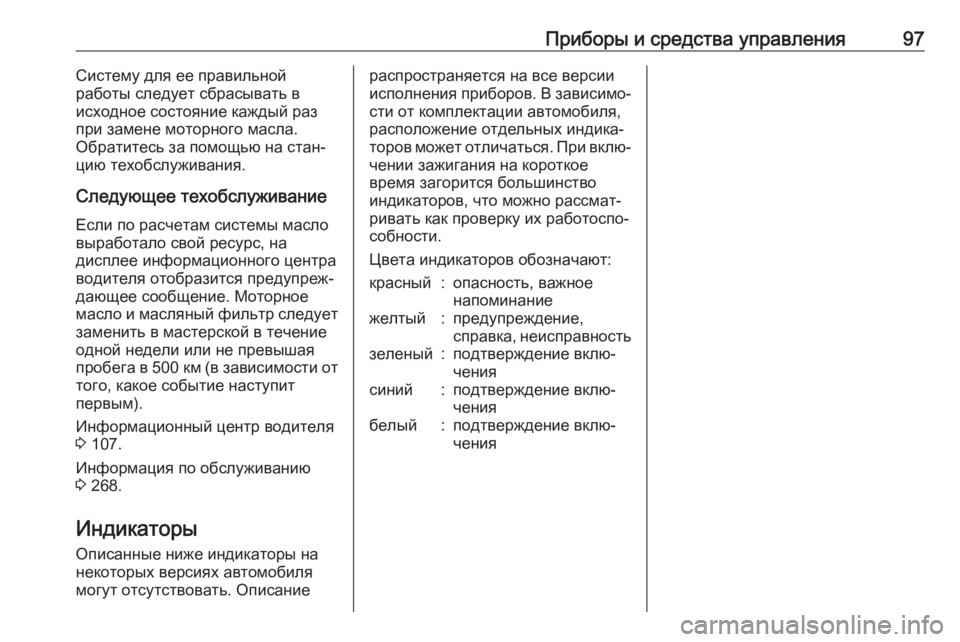

Page 99 of 307

Приборы и средства управления97Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание
Если по расчетам системы масло
выработало свой ресурс, на
дисплее информационного центра
водителя отобразится предупреж‐
дающее сообщение. Моторное
масло и масляный фильтр следует заменить в мастерской в течениеодной недели или не превышаяпробега в 500 км (в зависимости от
того, какое событие наступит
первым).
Информационный центр водителя
3 107.
Информация по обслуживанию
3 268.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описаниераспространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐ чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения
Page 100 of 307

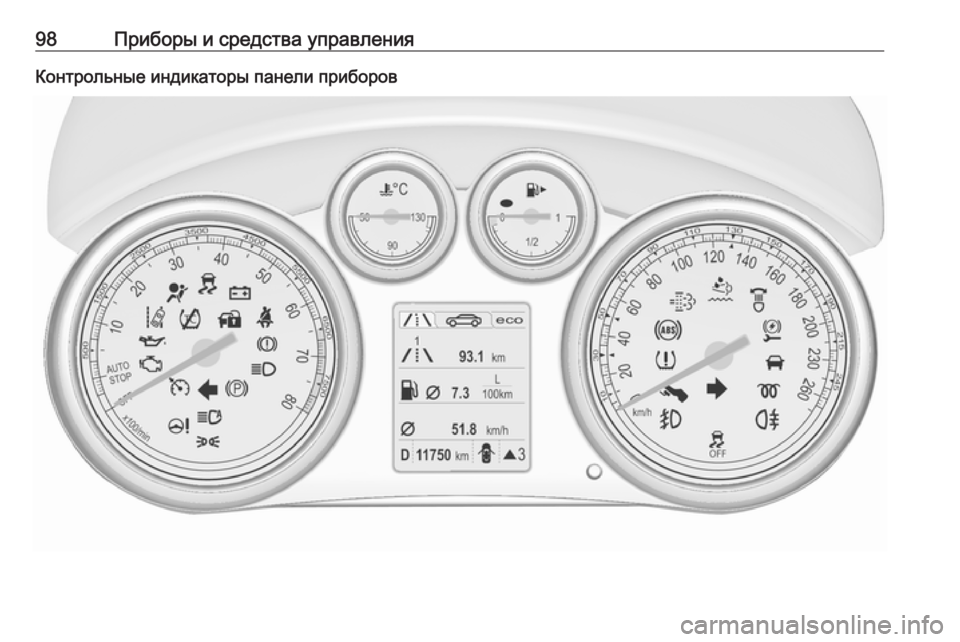

98Приборы и средства управленияКонтрольные индикаторы панели приборов

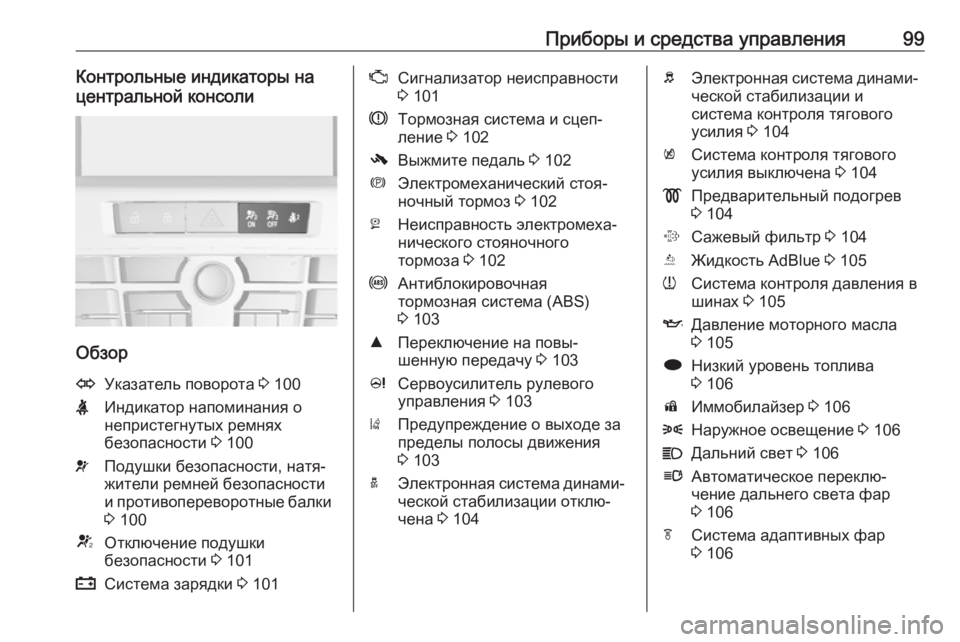

Page 101 of 307

Приборы и средства управления99Контрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 100XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 100vПодушки безопасности, натя‐
жители ремней безопасности
и противопереворотные балки 3 100VОтключение подушки
безопасности 3 101pСистема зарядки 3 101ZСигнализатор неисправности
3 101RТормозная система и сцеп‐
ление 3 102-Выжмите педаль 3 102mЭлектромеханический стоя‐
ночный тормоз 3 102jНеисправность электромеха‐
нического стояночного
тормоза 3 102uАнтиблокировочная
тормозная система (ABS)
3 103RПереключение на повы‐
шенную передачу 3 103cСервоусилитель рулевого
управления 3 103)Предупреждение о выходе за
пределы полосы движения
3 103aЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 104bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 104kСистема контроля тягового
усилия выключена 3 104!Предварительный подогрев
3 104%Сажевый фильтр 3 104YЖидкость AdBlue 3 105wСистема контроля давления в
шинах 3 105IДавление моторного масла
3 105iНизкий уровень топлива
3 106dИммобилайзер 3 1068Наружное освещение 3 106CДальний свет 3 106lАвтоматическое переклю‐
чение дальнего света фар
3 106fСистема адаптивных фар
3 106

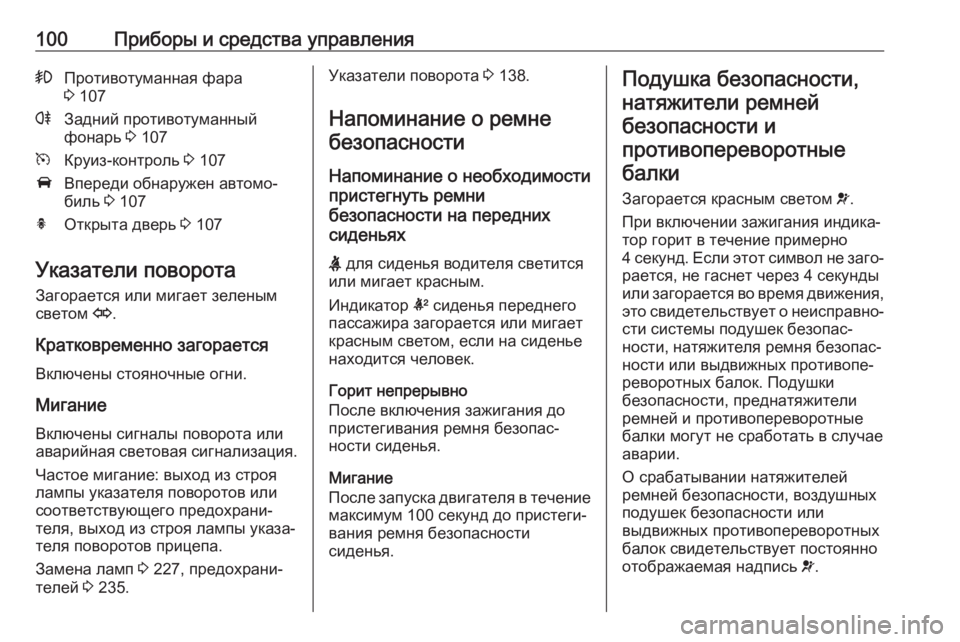

Page 102 of 307

100Приборы и средства управления>Противотуманная фара
3 107rЗадний противотуманный
фонарь 3 107mКруиз-контроль 3 107AВпереди обнаружен автомо‐
биль 3 107hОткрыта дверь 3 107
Указатели поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 227, предохрани‐
телей 3 235.
Указатели поворота 3 138.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира загорается или мигает
красным светом, если на сиденье
находится человек.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности
сиденья.Подушка безопасности,
натяжители ремнейбезопасности ипротивопереворотныебалки
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если этот символ не заго‐ рается, не гаснет через 4 секунды
или загорается во время движения,
это свидетельствует о неисправно‐ сти системы подушек безопас‐
ности, натяжителя ремня безопас‐
ности или выдвижных противопе‐
реворотных балок. Подушки
безопасности, преднатяжители ремней и противопереворотные
балки могут не сработать в случае
аварии.
О срабатывании натяжителей
ремней безопасности, воздушных
подушек безопасности или
выдвижных противопереворотных
балок свидетельствует постоянно
отображаемая надпись v.

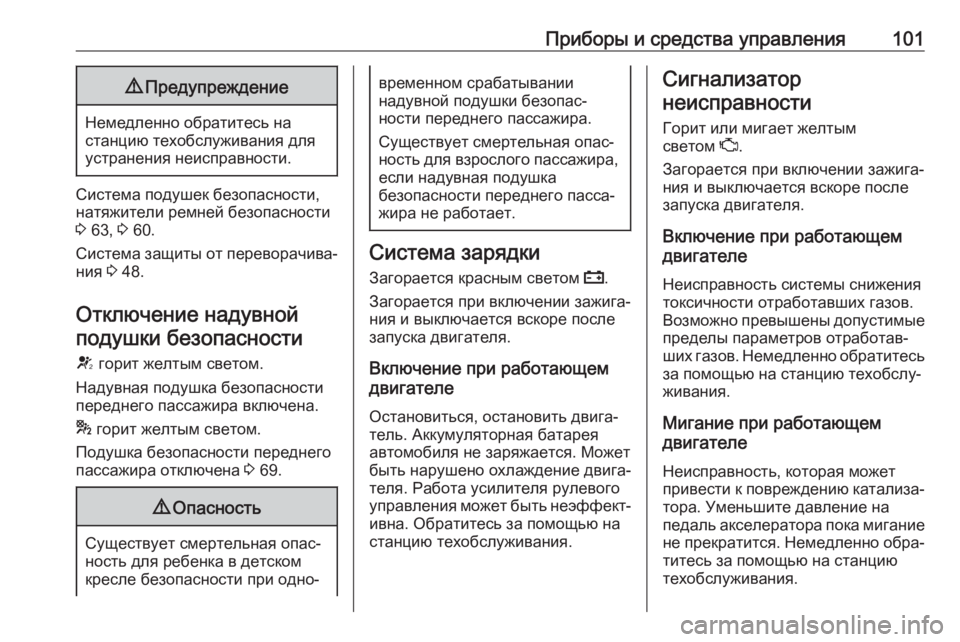

Page 103 of 307

Приборы и средства управления1019Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Система подушек безопасности,
натяжители ремней безопасности
3 63, 3 60.
Система защиты от переворачива‐ ния 3 48.
Отключение надувной подушки безопасности
V горит желтым светом.
Надувная подушка безопасности
переднего пассажира включена.
* горит желтым светом.
Подушка безопасности переднего
пассажира отключена 3 69.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности
Горит или мигает желтым
светом Z.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию
техобслуживания.

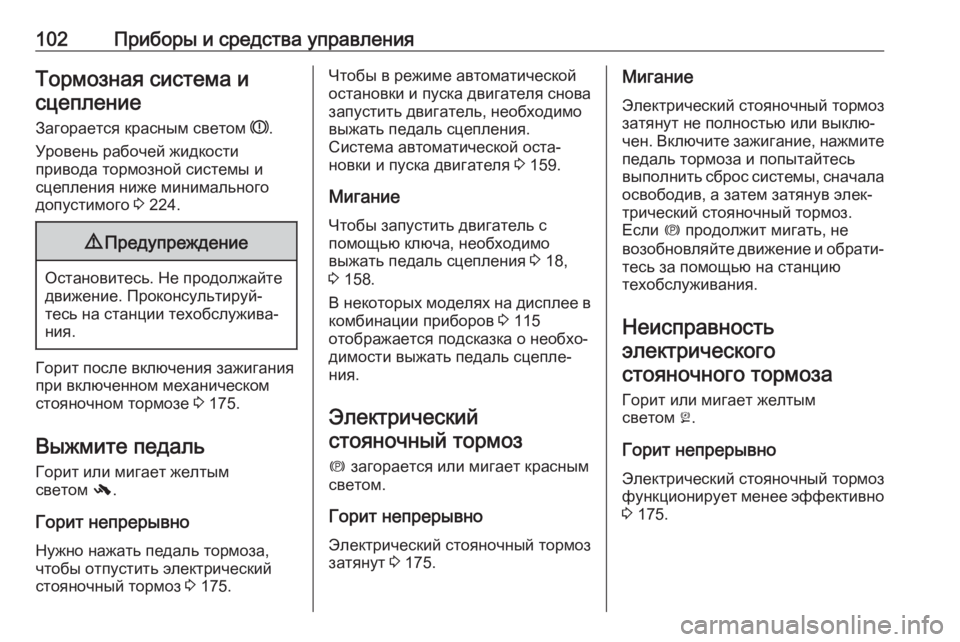

Page 104 of 307

102Приборы и средства управленияТормозная система исцепление
Загорается красным светом R.
Уровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального допустимого 3 224.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 175.
Выжмите педаль Горит или мигает желтым
светом -.
Горит непрерывно Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 175.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления.
Система автоматической оста‐
новки и пуска двигателя 3 159.
Мигание Чтобы запустить двигатель с
помощью ключа, необходимо
выжать педаль сцепления 3 18,
3 158.
В некоторых моделях на дисплее в
комбинации приборов 3 115
отображается подсказка о необхо‐ димости выжать педаль сцепле‐
ния.
Электрическийстояночный тормоз
m загорается или мигает красным
светом.
Горит непрерывно
Электрический стояночный тормоз
затянут 3 175.Мигание
Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь
выполнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не
возобновляйте движение и обрати‐
тесь за помощью на станцию
техобслуживания.
Неисправность
электрического
стояночного тормоза
Горит или мигает желтым
светом j.
Горит непрерывно
Электрический стояночный тормоз
функционирует менее эффективно 3 175.
