Péče o vozidlo255

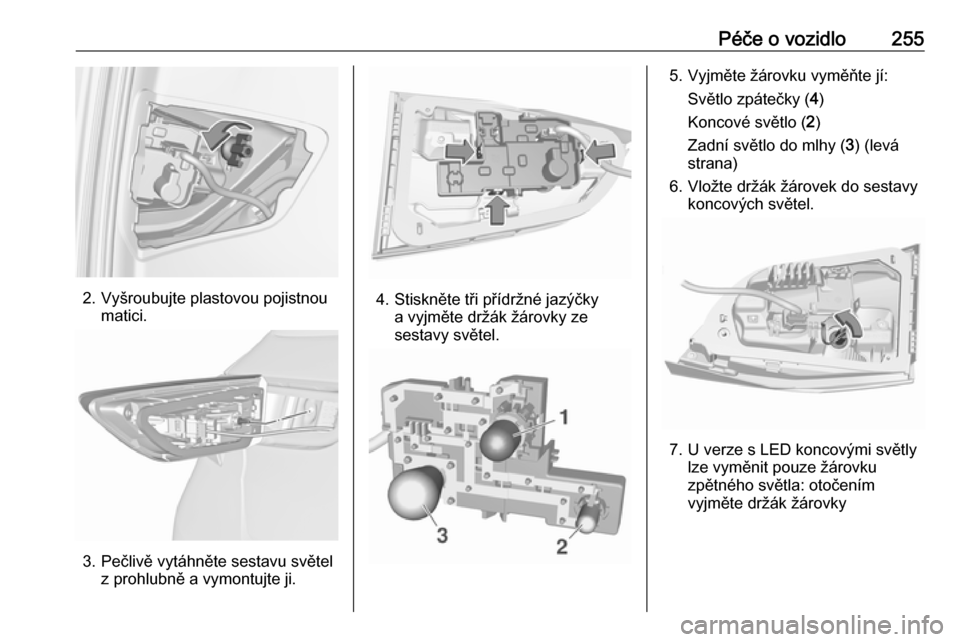

2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světel z prohlubně a vymontujte ji.
4. Stiskněte tři přídržné jazýčkya vyjměte držák žárovky ze
sestavy světel.
5. Vyjměte žárovku vyměňte jí:
Světlo zpátečky ( 4)
Koncové světlo ( 2)
Zadní světlo do mlhy ( 3) (levá
strana)
6. Vložte držák žárovek do sestavy koncových světel.
7. U verze s LED koncovými světlylze vyměnit pouze žárovku
zpětného světla: otočením
vyjměte držák žárovky

256Péče o vozidlov montážním celku světla.
Vyměňte žárovku v držáku
žárovky.
8. Montážní celek světla namontujte
na zadní výklopné dveře a z
vnitřní strany utáhněte zajišťovací matici. Připevněte kryt.
V závislosti na verzi jsou koncová
světla konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.
Boční směrová světla Při výměně žárovky odmontujte
tělesa světla:1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.

Péče o vozidlo257Osvětlení registrační
značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3. Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Některé verze mají LED světla
registrační značky. Vadné diody LED nechte vyměnit v odborném servisu.
Osvětlení interiéru
Světlo interiéru, lampičky na čtení Žárovky musí měnit servis.
Osvětlení zavazadlového
prostoru
Žárovky musí měnit servis.
Osvětlení přístrojové desky
Žárovky musí měnit servis.

258Péče o vozidloElektrická soustavaPojistkyÚdaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● motorový prostor
● přístrojová deska
● zavazadlový prostor
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet
v pojistkové skříňce v motorovém
prostoru.Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany a pojistku vytáhněte.

Péče o vozidlo259Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.
Č.Obvod1Startér2Startér3Snímač výfukových plynů4Modul řízení motoru5Funkce motoru/Aeroshutter6Modul řízení převodovky7–8Modul řízení motoru9Klimatizace10Výfukový systém vznětového
motoru11Systém zamykání zadních
výklopných dveří, převodovka12Funkce masáže bederní opěry
sedadla13Čerpadlo po vzkypění14Výfukový systém vznětového
motoru15Snímač výfukových plynů

260Péče o vozidloČ.Obvod16Vstřikování paliva17Vstřikování paliva18Výfukový systém vznětového
motoru19Výfukový systém vznětového
motoru20–21–22ABS23Systém ostřikovačů čelního skla
a zadního okna24Ostřikovače světlometů25Ohřívání nafty26Modul řízení převodovky27Modul zadních výklopných dveří28–29Vyhřívání zadního skla30Odmrazování zrcátekČ.Obvod31Modul výstrahy proti krádeži32Transformátor DC / LED displej / elektrické topení / klimatizace /
řídicí jednotka žhavicích svíček33Siréna výstrahy proti krádeži34Houkačka35Napájecí zásuvka zavazadlo‐
vého prostoru36Pravé dálkové světlo (halogen)/
pravé tlumené světlo (LED)37Levé dálkové světlo (halogení)38LED světlomet/automatické
nastavování sklonu světlometů39Přední světlo do mlhy40Modul centrální brány41Snímač vody v palivu/vodní
čerpadlo42Ruční nastavení sklonu světlo‐
metů43Palivové čerpadloČ.Obvod44Zadní kamera / vnitřní zpětné
zrcátko / modul pro přívěs45LED světlomet, levý/automatické
nastavování sklonu světlometů,
levý46Sestava sdružených přístrojů47Zámek sloupku řízení48Zadní stěrač49Vnější zpětné zrcátko50LED světlomet, pravý/automa‐
tické nastavování sklonu světlo‐
metů, pravý51Levé tlumené světlo (LED)52Řídicí jednotka moru/řídicí modul převodovky53–54Stěrač čelního skla55Výfukový systém vznětového
motoru

Péče o vozidlo261Č.Obvod56–57–
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka v přístrojové desce
Pojistková skříňka je umístěna za
krytem.
Zatáhněte za kryt a sejměte jej.
Vozidla s napájecím konektorem:
Pokud je kryt pojistek vybaven
napájecím konektorem, musí se
k jeho sejmutí použit adaptér
a šroubovák. Adaptér je uložen
v odkládací schránce v palubní desce 3 72. Šroubovák je uložen
v zavazadlovém prostoru 3 265.
Připevněte adaptér k napájecímu
konektoru.
Šroubovák prostrčte prohlubní
v adaptéru. Zatažením za šroubovák
sejměte kryt.

262Péče o vozidloČ.Obvod1–2Systém Klimatizace, ventilátor3Elektricky ovládané sedadlo na
straně řidiče4Zapalovač cigaret/napájecí
zásuvka, přední5–6Elektricky ovládané okno, přední7ABS8Vyhřívání volantu9Modul řízení karoserie 810Elektricky ovládané okno, zadní11Střešní okno12Modul řízení karoserie 413Vyhřívání sedadel (pouze na
vozidlech bez sirény alarmu)14Vnější zrcátko15Modul řízení karoserie 1Č.Obvod16Modul řízení karoserie 717Modul řízení karoserie 618Modul řízení karoserie 319Datový konektor20Systému airbagů21Klimatizace22Centrální zamykání, dveře zava‐ zadlového prostoru23Systém elektronického klíče24Funkce paměti elektricky ovláda‐ ného sedadla25Systém airbagu, volant26Spínač zapalování/zámek
sloupku řízení27Modul řízení karoserie 228Zásuvka USB29–30Páka voliče
