2018.5 OPEL ASTRA K Manual de Instruções (in Portugues)

Condução e funcionamento231O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento que
estão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
amarelo B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso B começa a piscar
a amarelo para avisar o condutor de
que não deve mudar de faixa.
Advertência
Se a velocidade de ultrapassagem
do veículo for pelo menos 10 km/h
superior à do veículo ultrapassado,
o símbolo de aviso B no espelho
retrovisor exterior relevante poderá
não se acender.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se durante
breves instantes para indicar que o
sistema está operacional.
O sistema pode ser ativado ou
desativado no Visor de informação,
Personalização do veículo 3 135.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Zonas de detecção As zonas de detecção começam no
pára-choques traseiro e estendem-se
aproximadamente até 3 metros para
trás e para os lados. A altura da zona
situa-se aproximadamente entre 0,5
metros e 2 metros a partir do chão.

232Condução e funcionamentoO sistema é desativado se o veículo
estiver a rebocar um atrelado ou se
houver um suporte de bicicletas
ligado.
O aviso de ângulo morto foi
concebido para ignorar objectos
fixos, por exemplo, rails de
protecção, postes, lancis, paredes e
vigas. Os veículos estacionados e os veículos em sentido contrário não
são detectados.
Avaria
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 303.
Em caso de avaria do sistema, ou se
o sistema não funcionar devido a
condições temporárias, os símbolos
nos espelhos retrovisores são
permanentemente iluminados e éapresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer à ajuda de uma oficina.
Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
No modelo de dois volumes de 5
portas, a câmara está montada entre
as luzes da chapa de matrícula.
No modelo Sports Tourer, a câmara
está montada por baixo do friso da
porta da bagageira.

Condução e funcionamento233
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas são linhas horizontais com intervalos
de 1 metro projetadas na imagem
para definir a distância em relação
aos objetos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Além disso, 9 surge na linha superior
do Visor de informação com o aviso
para verificar o espaço circundante
do veículo.
Desactivação
A câmara é desligada quando uma determinada velocidade do veículo
em frente é excedida ou se a marcha-
-atrás não for engrenada durante
aproximadamente 15 segundos.
Desativação das linhas de orientação e dos símbolos de aviso
Mostrador de informação a cores de
7": a ativação ou desativação das
linhas de orientação visual e dos
símbolos de aviso pode ser alterada
através dos botões táctis na zona
inferior do mostrador.

234Condução e funcionamentoMostrador de informação a cores de
8": a ativação ou desativação das
linhas de orientação visual e dos
símbolos de aviso pode ser alterada
no menu Definições no Visor de
informação. Selecionar a definição
relevante em Ajustes, I Câmara
marcha atrás .
Visor de informação 3 130.
Personalização do veículo 3 135.
Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou feixe dos faróis incidirem
directamente na objectiva da
câmara.
● Gelo, neve, lama ou qualquer outra coisa tapar a lente da
câmara. Limpar a objectiva, lavar
com água e secá-la com um pano macio.● O veículo está a rebocar um atrelado.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.
Apoio aos sinais de trânsito
Funcionalidade O sistema de reconhecimento desinais de trânsito deteta
determinados sinais de trânsito
através de uma câmara dianteira e apresenta-os no Centro de
Informação do Condutor.
Se o veículo estiver equipado com
um sistema de navegação
incorporado, os sinais de trânsito provenientes de dados do mapatambém poderão ser incluídos.
Sinais de trânsito, que serão
detectados, são:
Sinais de limite e de proibição de ultrapassagem ● limitação de velocidade
● proibição de ultrapassar
● fim da limitação de velocidade
● fim da proibição de ultrapassarSinais de trânsito
Início e fim de:
● regiões urbanas (específicas do país)
● auto-estradas
● estradas principais
● áreas com crianças a brincar

Condução e funcionamento235Sinais complementares● informações adicionais sobre sinais de trânsito
● restrição para reboques
● restrições para tractores
● aviso de piso molhado
● aviso de gelo
● restrições de tempo
● restrições de distância
● setas de direcção
Os sinais de limitação de velocidade e de proibição de ultrapassagem são
apresentados no Centro de
Informação do Condutor até o sinal
de limitação de velocidade seguinte
ou o fim da limitação de velocidade
ser detectado ou até um certo tempo
definido.
É possível a indicação de múltiplos
sinais no visor.
Um ponto de exclamação num
enquadramento indica que foi
detetado um sinal adicional que o
sistema não consegue identificar
claramente.
O sistema funciona sem perda de
desempenho até uma velocidade de
200 km/h, consoante as condições de iluminação. À noite o sistema está
activo até uma velocidade de
160 km/h.
Indicação de amostragem
As informações sobre os sinais de
trânsito válidos atualmente estão
disponíveis na página do sistema de
reconhecimento de sinais de trânsito
designada no Centro de Informação
do Condutor.Além disso, o limite de velocidade
válido atualmente é mostrado
permanentemente na linha inferior do Centro de Informação do Condutor.
No caso de estar disponível um limite de velocidade com sinal de
suplemento, é apresentado um
símbolo + nesta zona.

236Condução e funcionamentoNo Visor médio, selecionar o menu
Info ? via MENU , seguido da
página do sistema de
reconhecimento de sinais de trânsito
com o regulador na alavanca do
indicador de mudança de direção
3 123.
No Visor superior, selecionar o menu
Info através dos botões no volante e
premir P ou Q para selecionar a
página do sistema de
reconhecimento de sinais de trânsito
3 123.
Quando outra página no menu do
Centro de Informação do Condutor foi selecionada e em seguida a página
do sistema de reconhecimento de
sinais de trânsito é novamente
selecionada, é apresentado o último sinal de trânsito reconhecido.
Função de alerta
A função de alerta pode ser ativada
ou desativada no menu das
definições da página do sistema de
reconhecimento de sinais de trânsito.
Uma vez ativada, e quando a página
do sistema de reconhecimento de
sinais de trânsito não é apresentada
atualmente, os sinais de limite de
velocidade e de proibição de
ultrapassagem recém-detetados são
apresentados no Centro de
Informação do Condutor.
No Visor médio, quando a página do
sistema de reconhecimento de sinais
de trânsito for apresentada, premir
SET/CLR na alavanca do indicador
de mudança de direção.

Condução e funcionamento237Selecionar Alertas LIG. ou Alertas
DESLIG. rodando o regulador e
premir SET/CLR .
No Visor superior, quando a página
do sistema de reconhecimento de sinais de trânsito for apresentada,
premir q nos telecomandos no
volante.
Ativar alertas definindo J e desativar
alertas definindo I através do botão
9 .
O alerta instantâneo é apresentado
durante cerca de 8 segundos no
Centro de Informação do Condutor.
Reiniciação do sistema
O conteúdo do visor de sinais de
trânsito pode ser limpo no menu das
definições da página do sistema de
reconhecimento de sinais de trânsito
selecionando Redefinir e confirmar
premindo SET/CLR na alavanca do
indicador de mudança de direção ou
9 nos telecomandos no volante.
Em alternativa, é possível premir
SET/CLR ou 9 durante 3 segundos
para limpar o conteúdo da página.
Após o reinício com êxito, é emitido
um sinal sonoro e é apresentada a
seguinte indicação "Sinal
predefinido" até o sinal de trânsito
seguinte ser detetado ou fornecido
por dados do mapa do sistema de
navegação.
Nalguns casos, o auxiliar de sinais de trânsito é apagado automaticamente
pelo sistema.
Limpeza de sinais de trânsito
Existem diferentes cenários que
conduzem à limpeza dos sinais de
trânsito apresentados atualmente.
Após a limpeza, a indicação "Sinal
predefinido" ou um sinal dos dados
do mapa de navegação é
apresentado no Centro de
Informação do Condutor.
Motivos para limpar os sinais: ● Foi conduzida uma distância predefinida ou passou tempo
(difere para cada tipo de sinal)
● O veículo executa uma curva ● Se não houver dados do mapa de navegação disponíveis e a
velocidade descer abaixo de
52 km/h (deteção de entrada em
cidade)
● Se houver dados do mapa de navegação disponíveis e foi
detetada uma entrada/saída de
cidade devido à alteração dos
dados do mapa

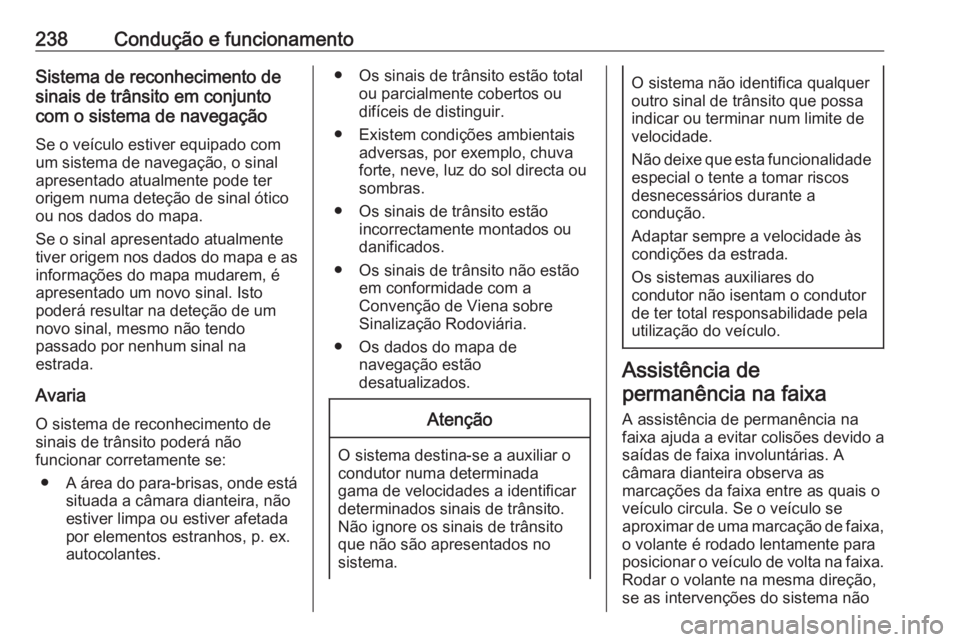

238Condução e funcionamentoSistema de reconhecimento de
sinais de trânsito em conjunto
com o sistema de navegação
Se o veículo estiver equipado com
um sistema de navegação, o sinal
apresentado atualmente pode ter
origem numa deteção de sinal ótico
ou nos dados do mapa.
Se o sinal apresentado atualmente
tiver origem nos dados do mapa e as informações do mapa mudarem, é
apresentado um novo sinal. Isto
poderá resultar na deteção de um
novo sinal, mesmo não tendo
passado por nenhum sinal na
estrada.
Avaria
O sistema de reconhecimento de
sinais de trânsito poderá não
funcionar corretamente se:
● A área do para-brisas, onde está
situada a câmara dianteira, não
estiver limpa ou estiver afetada
por elementos estranhos, p. ex.
autocolantes.● Os sinais de trânsito estão total ou parcialmente cobertos oudifíceis de distinguir.
● Existem condições ambientais adversas, por exemplo, chuva
forte, neve, luz do sol directa ou
sombras.
● Os sinais de trânsito estão incorrectamente montados ou
danificados.
● Os sinais de trânsito não estão em conformidade com a
Convenção de Viena sobre
Sinalização Rodoviária.
● Os dados do mapa de navegação estão
desatualizados.Atenção
O sistema destina-se a auxiliar o
condutor numa determinada
gama de velocidades a identificar
determinados sinais de trânsito.
Não ignore os sinais de trânsito
que não são apresentados no
sistema.
O sistema não identifica qualquer
outro sinal de trânsito que possa
indicar ou terminar num limite de
velocidade.
Não deixe que esta funcionalidade especial o tente a tomar riscos
desnecessários durante a
condução.
Adaptar sempre a velocidade às
condições da estrada.
Os sistemas auxiliares do
condutor não isentam o condutor
de ter total responsabilidade pela
utilização do veículo.
Assistência de
permanência na faixa
A assistência de permanência na
faixa ajuda a evitar colisões devido a
saídas de faixa involuntárias. A
câmara dianteira observa as
marcações da faixa entre as quais o
veículo circula. Se o veículo se
aproximar de uma marcação de faixa, o volante é rodado lentamente para
posicionar o veículo de volta na faixa. Rodar o volante na mesma direção,
se as intervenções do sistema não
