Pielęgnacja samochodu247Zespół światła w tylnej klapie
1. Otworzyć tylną klapę i zdjąćosłonę po odpowiedniej stronie.
2. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony pojazdu.
3. Założyć oprawkę i obrócić w prawo. Założyć osłonę.
Kierunkowskazy boczne 3-drzwiowy hatchback
W celu wymiany żarówki należy wyjąć obudowę lampy:1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.

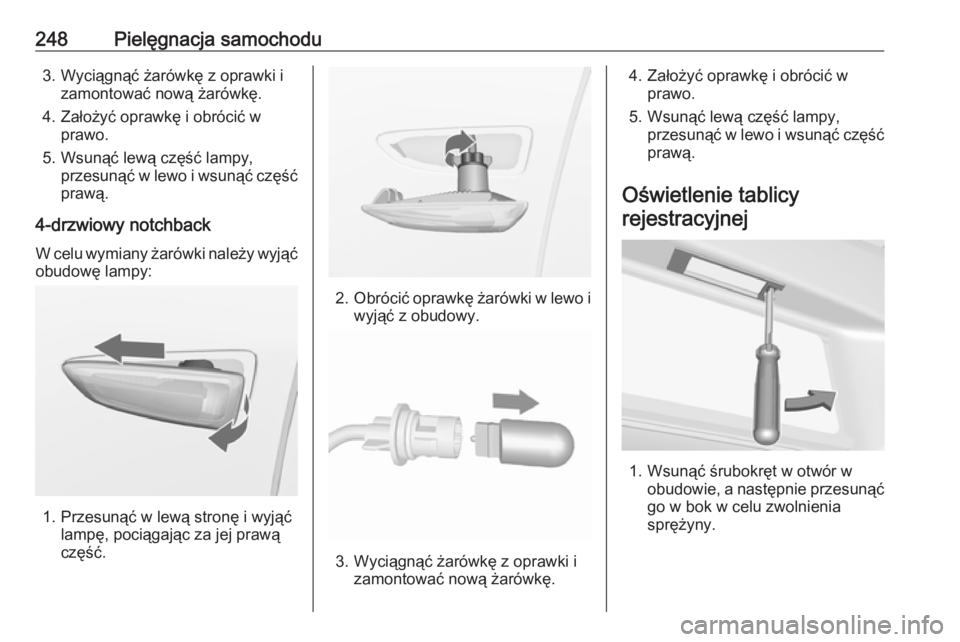

248Pielęgnacja samochodu3. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
4-drzwiowy notchback
W celu wymiany żarówki należy wyjąć obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.

Pielęgnacja samochodu249
2. Wysunąć lampę w dół, uważając,aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu
● w pojazdach z kierownicą po lewej stronie - we wnętrzu kabinyza schowkiem, w wersjach z
kierownicą po prawej stronie - za schowkiem w desce rozdzielczej
● za osłoną, w lewej części przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

250Pielęgnacja samochoduPomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

Pielęgnacja samochodu251Skrzynka bezpieczników wkomorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
NrObwód1Moduł sterujący silnika2Sonda lambda3Układ wtrysku paliwa / układ
zapłonowy4Układ wtrysku paliwa / układ
zapłonowy5–6Ogrzewanie lusterek / autoalarm7Sterowanie wentylatora / moduł
sterujący silnika / moduł steru‐
jący skrzyni biegów8Sonda lambda / chłodzenie
silnika9Czujnik na tylnej szybie10Czujnik stanu akumulatora
pojazdu11Zwalnianie klapy bagażnika12System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐
wanie światłami13Układ ABS14Wycieraczka tylnej szyby15Moduł sterujący silnika

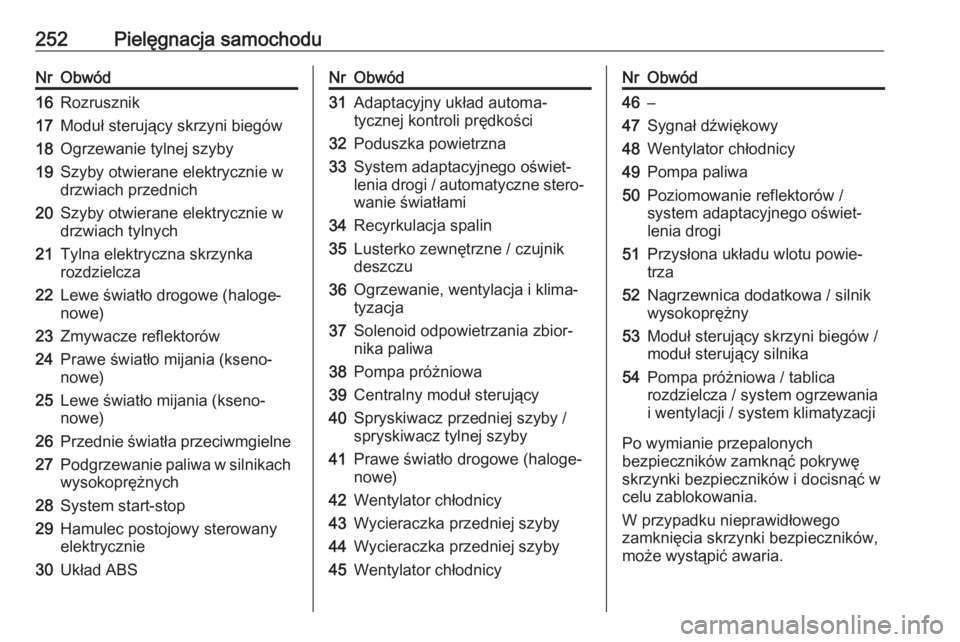

252Pielęgnacja samochoduNrObwód16Rozrusznik17Moduł sterujący skrzyni biegów18Ogrzewanie tylnej szyby19Szyby otwierane elektrycznie w
drzwiach przednich20Szyby otwierane elektrycznie w
drzwiach tylnych21Tylna elektryczna skrzynka
rozdzielcza22Lewe światło drogowe (haloge‐
nowe)23Zmywacze reflektorów24Prawe światło mijania (kseno‐
nowe)25Lewe światło mijania (kseno‐
nowe)26Przednie światła przeciwmgielne27Podgrzewanie paliwa w silnikach
wysokoprężnych28System start-stop29Hamulec postojowy sterowany
elektrycznie30Układ ABSNrObwód31Adaptacyjny układ automa‐
tycznej kontroli prędkości32Poduszka powietrzna33System adaptacyjnego oświet‐
lenia drogi / automatyczne stero‐ wanie światłami34Recyrkulacja spalin35Lusterko zewnętrzne / czujnik
deszczu36Ogrzewanie, wentylacja i klima‐
tyzacja37Solenoid odpowietrzania zbior‐
nika paliwa38Pompa próżniowa39Centralny moduł sterujący40Spryskiwacz przedniej szyby /
spryskiwacz tylnej szyby41Prawe światło drogowe (haloge‐
nowe)42Wentylator chłodnicy43Wycieraczka przedniej szyby44Wycieraczka przedniej szyby45Wentylator chłodnicyNrObwód46–47Sygnał dźwiękowy48Wentylator chłodnicy49Pompa paliwa50Poziomowanie reflektorów /
system adaptacyjnego oświet‐
lenia drogi51Przysłona układu wlotu powie‐
trza52Nagrzewnica dodatkowa / silnik
wysokoprężny53Moduł sterujący skrzyni biegów /
moduł sterujący silnika54Pompa próżniowa / tablica
rozdzielcza / system ogrzewania
i wentylacji / system klimatyzacji
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

Pielęgnacja samochodu253Skrzynka bezpieczników wdesce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek i docisnąć w lewą stronę w celu odblokowania. Opuścić
odłączyć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek w desce rozdzielczej, a
następnie otworzyć i opuścić osłonę.
NrObwód1Wyświetlacze2Światła zewnętrzne / moduł
sterujący nadwozia3Światła zewnętrzne / moduł
sterujący nadwozia4System Infotainment5System audio-nawigacyjny /
deska rozdzielcza6Gniazdko zasilania / zapalniczka7Gniazdko zasilania8Lewe światło mijania / moduł
sterujący nadwozia

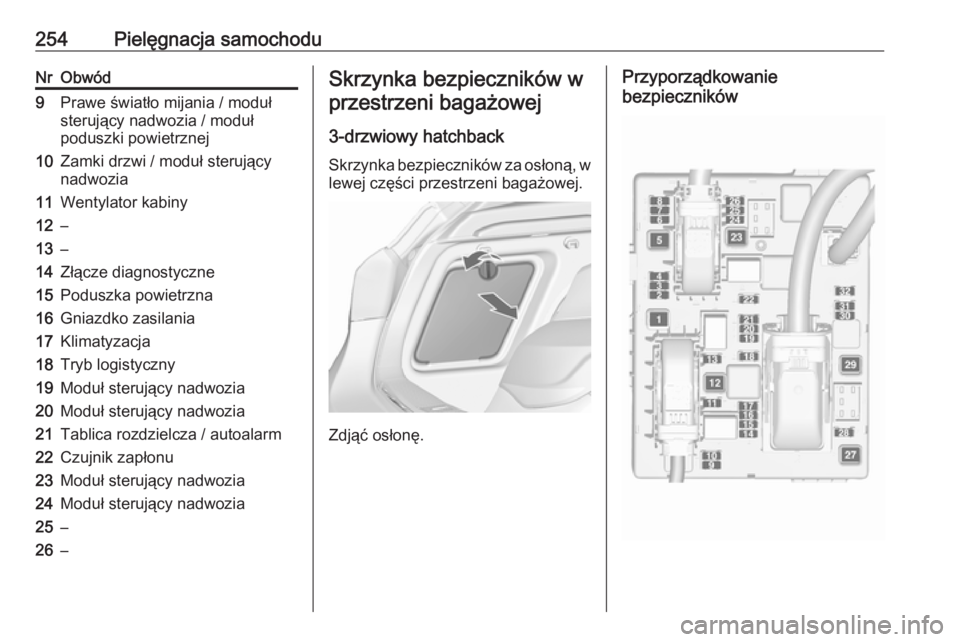

254Pielęgnacja samochoduNrObwód9Prawe światło mijania / moduł
sterujący nadwozia / moduł
poduszki powietrznej10Zamki drzwi / moduł sterujący
nadwozia11Wentylator kabiny12–13–14Złącze diagnostyczne15Poduszka powietrzna16Gniazdko zasilania17Klimatyzacja18Tryb logistyczny19Moduł sterujący nadwozia20Moduł sterujący nadwozia21Tablica rozdzielcza / autoalarm22Czujnik zapłonu23Moduł sterujący nadwozia24Moduł sterujący nadwozia25–26–Skrzynka bezpieczników w
przestrzeni bagażowej
3-drzwiowy hatchback Skrzynka bezpieczników za osłoną, w lewej części przestrzeni bagażowej.
Zdjąć osłonę.
Przyporządkowanie
bezpieczników
