Pielęgnacja samochodu239Światła pozycyjne / Światła do jazdy
dziennej (2)
1. Obrócić oprawkę żarówki (2) w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
System adaptacyjnego oświetlenia drogi
9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Żarówki świateł bocznych można
wymieniać.
Światło boczne
1. Obrócić osłonę w lewo i zdjąć.

240Pielęgnacja samochodu
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z odbłyśnika.
3. Pociągnąć żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę ipodłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światła przeciwmgielne 3-drzwiowy hatchback
1. Wkładając śrubokręt w szczelinę, odłączyć i wyjąć osłonę.
2. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
3.Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.

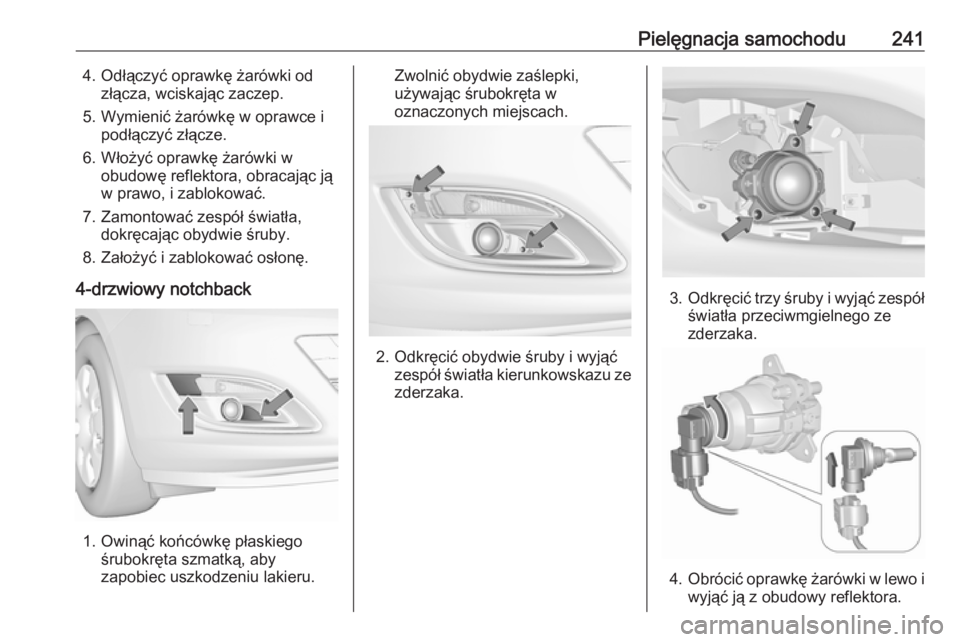

Pielęgnacja samochodu2414. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
5. Wymienić żarówkę w oprawce i podłączyć złącze.
6. Włożyć oprawkę żarówki w obudowę reflektora, obracając ją
w prawo, i zablokować.
7. Zamontować zespół światła, dokręcając obydwie śruby.
8. Założyć i zablokować osłonę.
4-drzwiowy notchback
1. Owinąć końcówkę płaskiego śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Zwolnić obydwie zaślepki,
używając śrubokręta w
oznaczonych miejscach.
2. Odkręcić obydwie śruby i wyjąć zespół światła kierunkowskazu ze
zderzaka.
3. Odkręcić trzy śruby i wyjąć zespół
światła przeciwmgielnego ze
zderzaka.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.

242Pielęgnacja samochodu5. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
6. Wymienić żarówkę i włożyć oprawkę do obudowy reflektora,
obrócić ją w prawo i podłączyć
złącze elektryczne.
7. Zamocować zespół światła przeciwmgielnego w zderzaku i
dokręcić trzema śrubami.
8. Zamocować zespół światła kierunkowskazu w zderzaku i
dokręcić dwoma śrubami.
9. Założyć obydwie zaślepki.Kierunkowskazy przednie
3-drzwiowy hatchback
1. Obrócić osłonę (1) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odłączyć, a następnie
wyjąć ją z obudowy reflektora.
3. Wyjąć żarówkę z oprawki, obracając ją w lewo.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w obudowę reflektora i obrócić w
prawo.
6. Założyć osłonę i obrócić w prawo.

Pielęgnacja samochodu2434-drzwiowy notchback
1. Zwolnić obydwie zaślepki,używając śrubokręta w
oznaczonych miejscach.
2. Odkręcić obydwie śruby i wyjąć zespół światła ze zderzaka.
3. Odłączyć oprawkę żarówki odobudowy reflektora, wciskając
obydwa zaczepy.
4. Odłączyć złącze elektryczne od oprawki żarówki, wciskając
zaczep.
5. Wyjąć żarówkę i zamontować w oprawce nową.
6. Włożyć oprawkę do obudowy reflektora i podłączyć złącze
elektryczne.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć obydwie zaślepki.
4-drzwiowy notchback z przednim zderzakiem Sport/GSi
Do żarówek można uzyskać dostęp
od spodu pojazdu.

244Pielęgnacja samochodu1.Zwolnić pierścień sprężynujący, a
następnie obrócić go w tył.
2. Wyjąć oprawkę z żarówką z obudowy reflektora.
3. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
4. Wyjąć żarówkę i zamontować w oprawce nową.
5. Podłączyć złącze elektryczne. 6. Włożyć oprawkę żarówki w obudowę reflektora.
7. Obrócić pierścień sprężynujący w
przód i zablokować.
Światła tylne
3-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.
2. Odkręcić dłonią obydwieplastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Odłączyć złącze elektryczne od oprawy żarówek.

Pielęgnacja samochodu245
5. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
Wersja ze światłami LED Można wymienić tylko żarówkę
kierunkowskazu ( 2).
6. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo. Podłączyć złącze elektryczne do
zespołu światła. Zamocować
zespół światła, umieszczając kołki
mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Zespół światła w tylnej klapie
1. Otworzyć tylną klapę i zdjąć osłony po odpowiedniej stronie.
2. Odkręcić trzy śruby.
3. Wyjąć zespół światła tylnego z tylnej klapy.
4. Wyjąć oprawkę żarówki, obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne ( 1)
Tylne światło przeciwmgielne/
światło cofania ( 2), w zależności
od strony.
Wersja ze światłami LED Można wymienić tylko żarówkę
odpowiednio tylnego światła
przeciwmgielnego lub światła
cofania ( 2), w zależności od
strony pojazdu.
5. Włożyć oprawkę żarówki w zespół
światła tylnego i obrócić w prawo. Zamocować zespół światła
tylnego w klapie tylnej i dokręcić
śruby. Założyć wszystkie osłony.

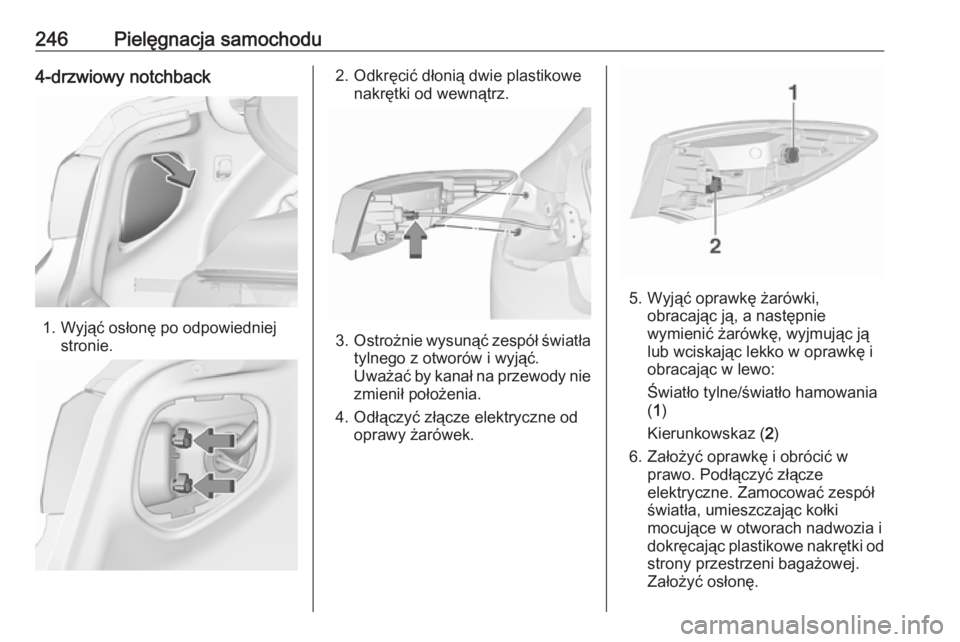

246Pielęgnacja samochodu4-drzwiowy notchback
1. Wyjąć osłonę po odpowiedniejstronie.
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworów i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
4. Odłączyć złącze elektryczne od oprawy żarówek.
5. Wyjąć oprawkę żarówki,obracając ją, a następnie
wymienić żarówkę, wyjmując ją
lub wciskając lekko w oprawkę i
obracając w lewo:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
6. Założyć oprawkę i obrócić w prawo. Podłączyć złącze
elektryczne. Zamocować zespół
światła, umieszczając kołki
mocujące w otworach nadwozia i
dokręcając plastikowe nakrętki od
strony przestrzeni bagażowej.
Założyć osłonę.
