Pielęgnacja samochodu2236. Unieść nieco uchwyt kołazapasowego ręką i odczepić linkęzabezpieczającą.
7. Całkowicie opuścić uchwyt i wyjąć
koło zapasowe.
8. Zmienić koło 3 219.
Koło z uszkodzoną oponą musi
zostać zamocowane w
przestrzeni bagażowej, patrz
poniżej.
9. Unieść pusty uchwyt koła zapasowego i zaczepić linkę
zabezpieczającą.
10. Podnieść uchwyt koła zapasowego nieco wyżej i
założyć na zaczep. Strona
otwarta zaczepu powinna być
ustawiona w kierunku jazdy.
11. Zamknąć pusty uchwyt koła zapasowego, obracając śrubę
sześciokątną w prawo za pomocą
klucza do kół.
12. Umieścić klucz do kół i podnośnik
w skrzynce narzędziowej w
podłodze samochodu.
13. Zamknąć podłogę przestrzeni bagażowej.
Umieszczanie koła z uszkodzoną
oponą w przestrzeni bagażowej
Uchwyt koła zapasowego nie jest
przeznaczony do przechowywania
kół o rozmiarze innym niż koło
zapasowe.
Uszkodzone koło o średnicy większej
niż koło zapasowe musi zostać
umieszczone w przestrzeni
bagażowej i zamocowane przy użyciu
pasa.
Narzędzia samochodowe 3 205.Koła z oponami o rozmiarze do
195/55 R 16 1. Zdjąć osłonę przestrzeni bagażowej i podnieść podłogę
przestrzeni bagażowej. Umieścić
oba elementy za podniesionymi
oparciami foteli tylnych.
2. Odkręcić nakrętkę motylkową i wyjąć skrzynkę narzędziową.
3. Umieścić koło z uszkodzoną oponą pionowo na miejscu
skrzynki narzędziowej, stroną
zewnętrzną skierowaną do
przodu.

224Pielęgnacja samochodu

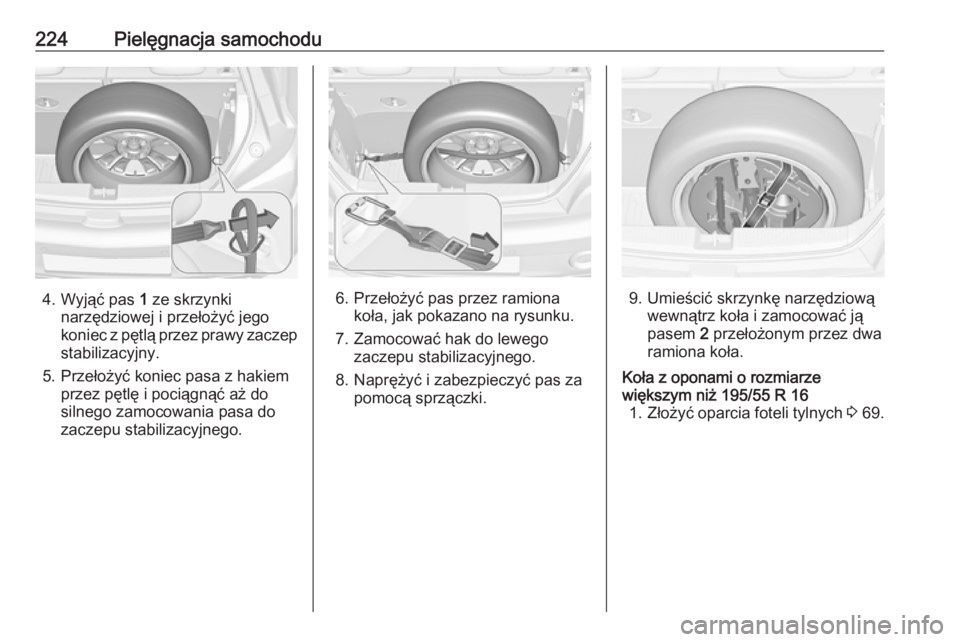

4. Wyjąć pas 1 ze skrzynki
narzędziowej i przełożyć jego
koniec z pętlą przez prawy zaczep
stabilizacyjny.
5. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.6. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
7. Zamocować hak do lewego zaczepu stabilizacyjnego.
8. Naprężyć i zabezpieczyć pas za pomocą sprzączki.9. Umieścić skrzynkę narzędziową wewnątrz koła i zamocować ją
pasem 2 przełożonym przez dwa
ramiona koła.
Koła z oponami o rozmiarze
większym niż 195/55 R 16 1. Złożyć oparcia foteli tylnych 3 69.

Pielęgnacja samochodu225

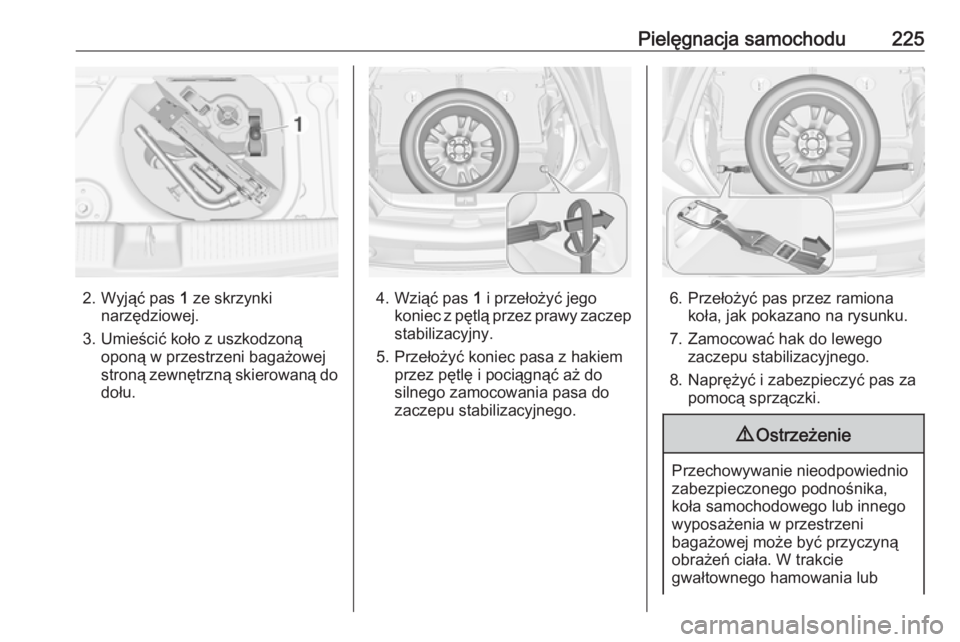

2. Wyjąć pas 1 ze skrzynki
narzędziowej.
3. Umieścić koło z uszkodzoną oponą w przestrzeni bagażowej
stroną zewnętrzną skierowaną do dołu.4. Wziąć pas 1 i przełożyć jego
koniec z pętlą przez prawy zaczep
stabilizacyjny.
5. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.6. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
7. Zamocować hak do lewego zaczepu stabilizacyjnego.
8. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
9 Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub

226Pielęgnacja samochodukolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Koło z uszkodzoną oponą
umieszczone w przestrzeni
bagażowej należy zawsze
zamocować przy użyciu pasa.

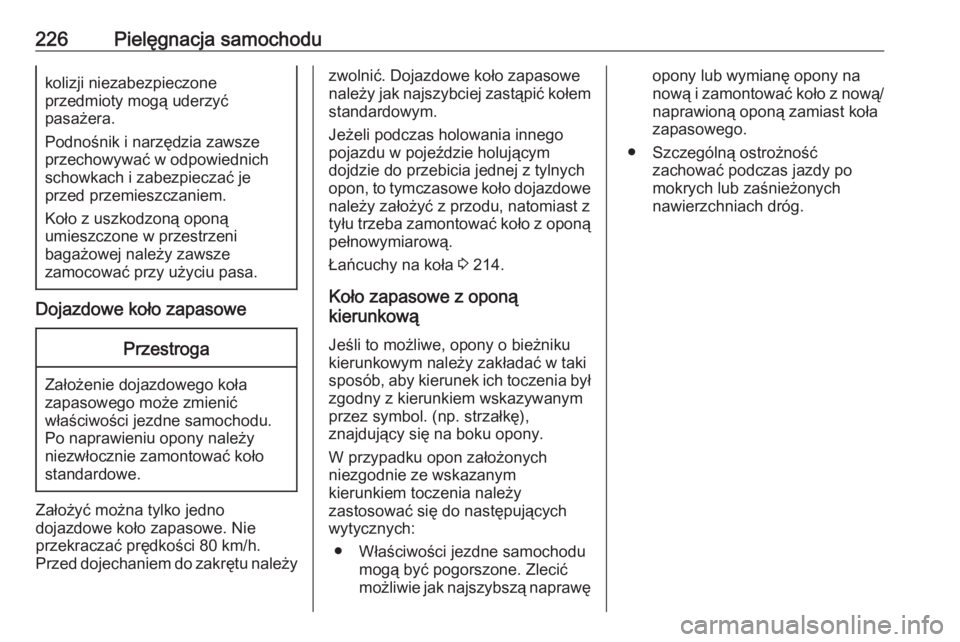

Dojazdowe koło zapasowe
Przestroga
Założenie dojazdowego koła
zapasowego może zmienić
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem standardowym.
Jeżeli podczas holowania innego
pojazdu w pojeździe holującym
dojdzie do przebicia jednej z tylnych
opon, to tymczasowe koło dojazdowe
należy założyć z przodu, natomiast z
tyłu trzeba zamontować koło z oponą
pełnowymiarową.
Łańcuchy na koła 3 214.
Koło zapasowe z oponą
kierunkową
Jeśli to możliwe, opony o bieżniku
kierunkowym należy zakładać w taki
sposób, aby kierunek ich toczenia był
zgodny z kierunkiem wskazywanym
przez symbol. (np. strzałkę),
znajdujący się na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
● Właściwości jezdne samochodu mogą być pogorszone. Zlecić
możliwie jak najszybszą naprawęopony lub wymianę opony na
nową i zamontować koło z nową/ naprawioną oponą zamiast koła
zapasowego.
● Szczególną ostrożność zachować podczas jazdy po
mokrych lub zaśnieżonych
nawierzchniach dróg.

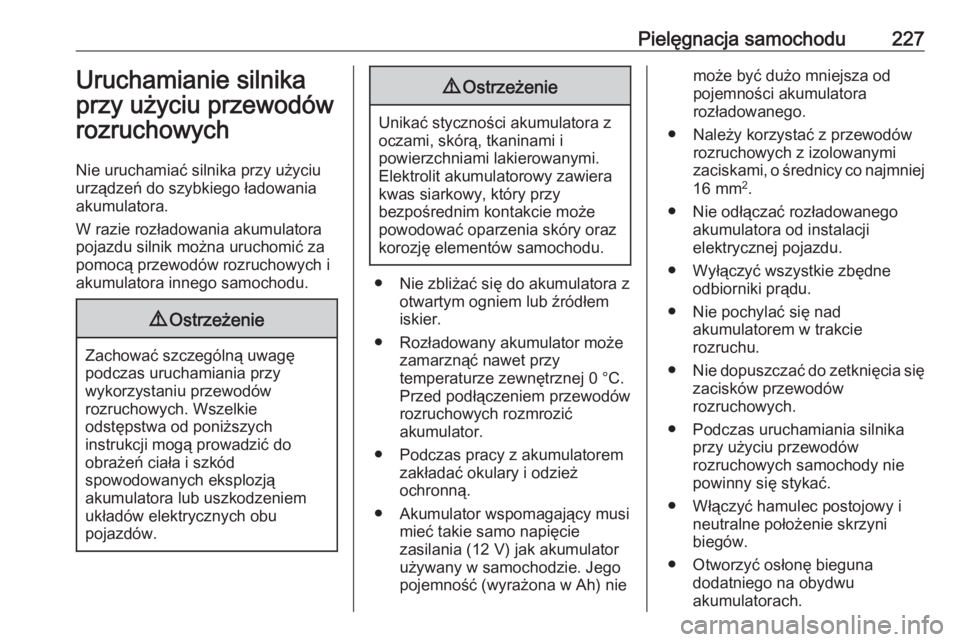

Pielęgnacja samochodu227Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do szybkiego ładowania
akumulatora.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie
może być dużo mniejsza od
pojemności akumulatora
rozładowanego.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
.
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Włączyć hamulec postojowy i neutralne położenie skrzyni
biegów.
● Otworzyć osłonę bieguna dodatniego na obydwu
akumulatorach.

228Pielęgnacja samochodu

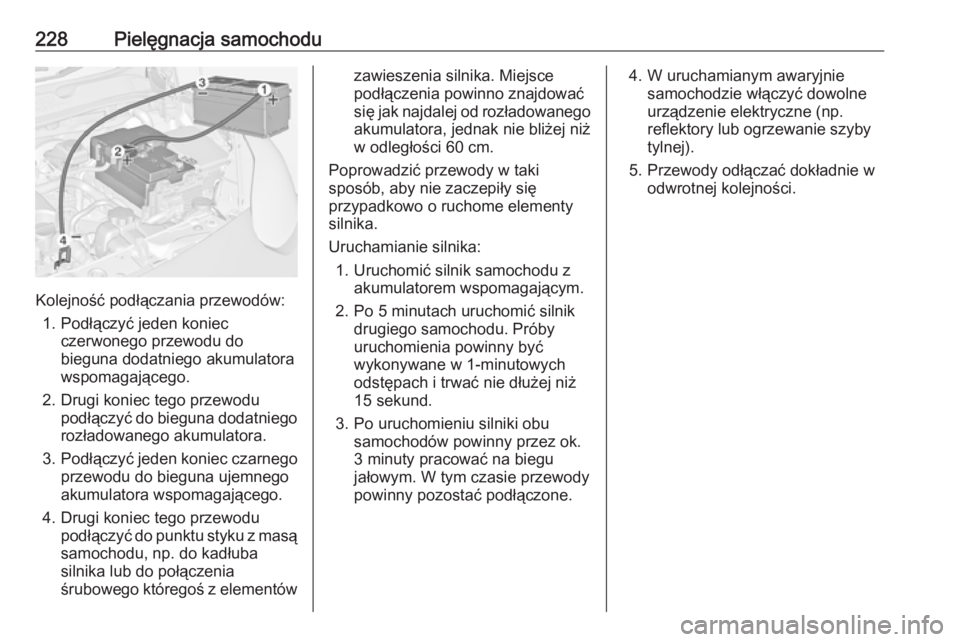

Kolejność podłączania przewodów:1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów
zawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego akumulatora, jednak nie bliżej niż
w odległości 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po 5 minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
3 minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie szyby
tylnej).
5. Przewody odłączać dokładnie w odwrotnej kolejności.

Pielęgnacja samochodu229Holowanie

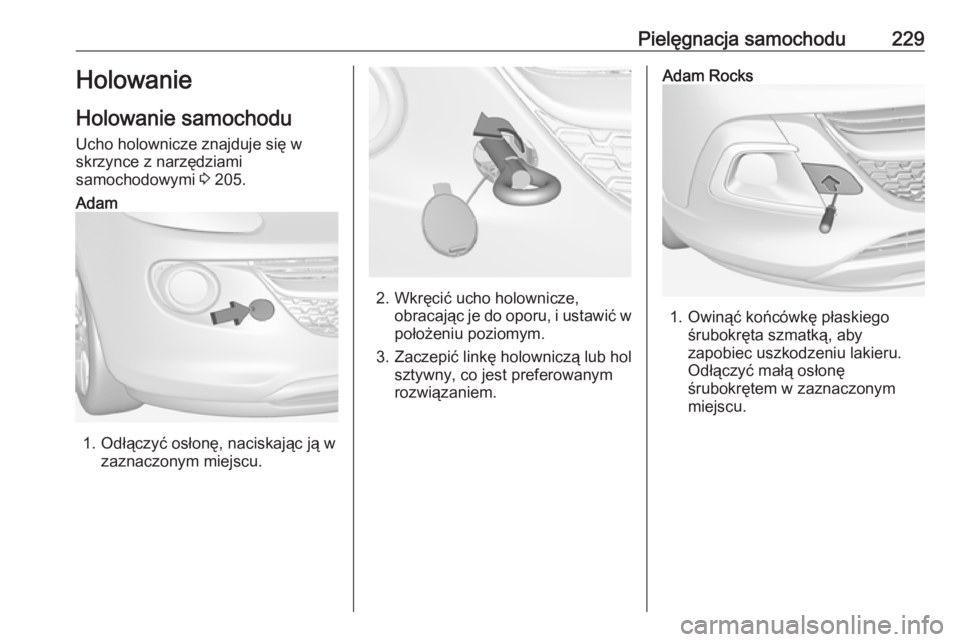

Holowanie samochodu
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 205.Adam
1. Odłączyć osłonę, naciskając ją w
zaznaczonym miejscu.2. Wkręcić ucho holownicze,obracając je do oporu, i ustawić wpołożeniu poziomym.
3. Zaczepić linkę holowniczą lub hol sztywny, co jest preferowanym
rozwiązaniem.
Adam Rocks
1. Owinąć końcówkę płaskiego śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Odłączyć małą osłonę
śrubokrętem w zaznaczonym
miejscu.

230Pielęgnacja samochodu

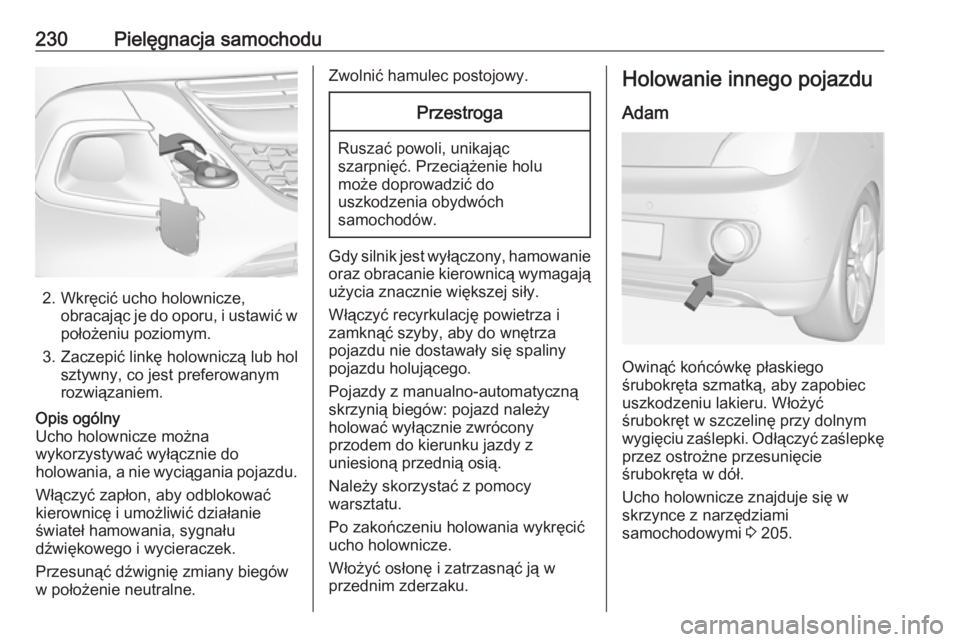

2. Wkręcić ucho holownicze,obracając je do oporu, i ustawić wpołożeniu poziomym.
3. Zaczepić linkę holowniczą lub hol sztywny, co jest preferowanym
rozwiązaniem.
Opis ogólny
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Przesunąć dźwignię zmiany biegów
w położenie neutralne.Zwolnić hamulec postojowy.Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Pojazdy z manualno-automatyczną
skrzynią biegów: pojazd należy
holować wyłącznie zwrócony
przodem do kierunku jazdy z
uniesioną przednią osią.
Należy skorzystać z pomocy
warsztatu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć osłonę i zatrzasnąć ją w
przednim zderzaku.
Holowanie innego pojazdu
Adam
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby zapobiec
uszkodzeniu lakieru. Włożyć
śrubokręt w szczelinę przy dolnym
wygięciu zaślepki. Odłączyć zaślepkę
przez ostrożne przesunięcie
śrubokręta w dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 205.
