2018.5 OPEL ADAM Instrukcja obsługi (in Polish)

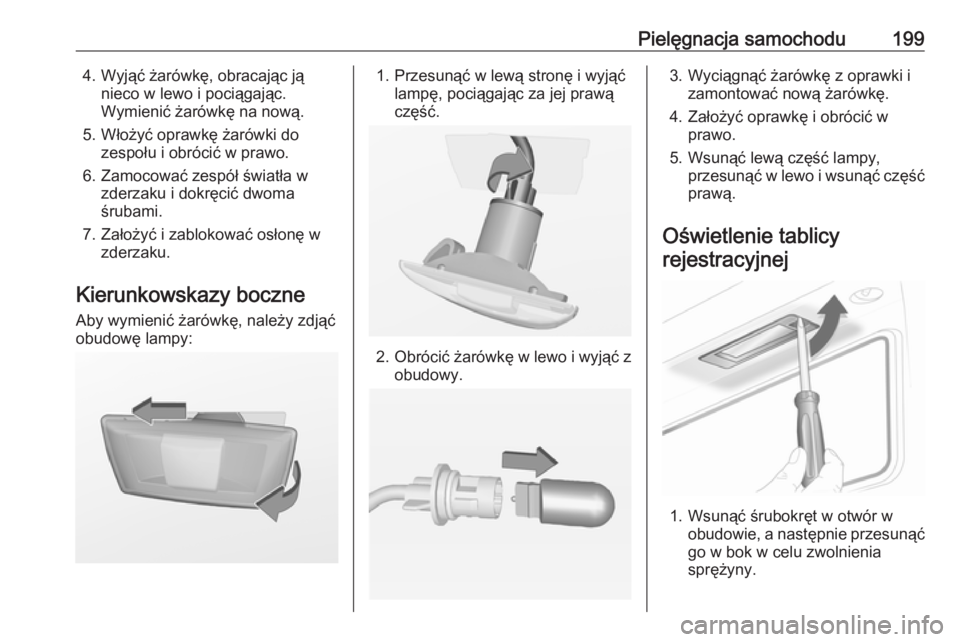

Pielęgnacja samochodu1994. Wyjąć żarówkę, obracając jąnieco w lewo i pociągając.
Wymienić żarówkę na nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić w prawo.
6. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
7. Założyć i zablokować osłonę w zderzaku.
Kierunkowskazy boczne Aby wymienić żarówkę, należy zdjąć
obudowę lampy:1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.

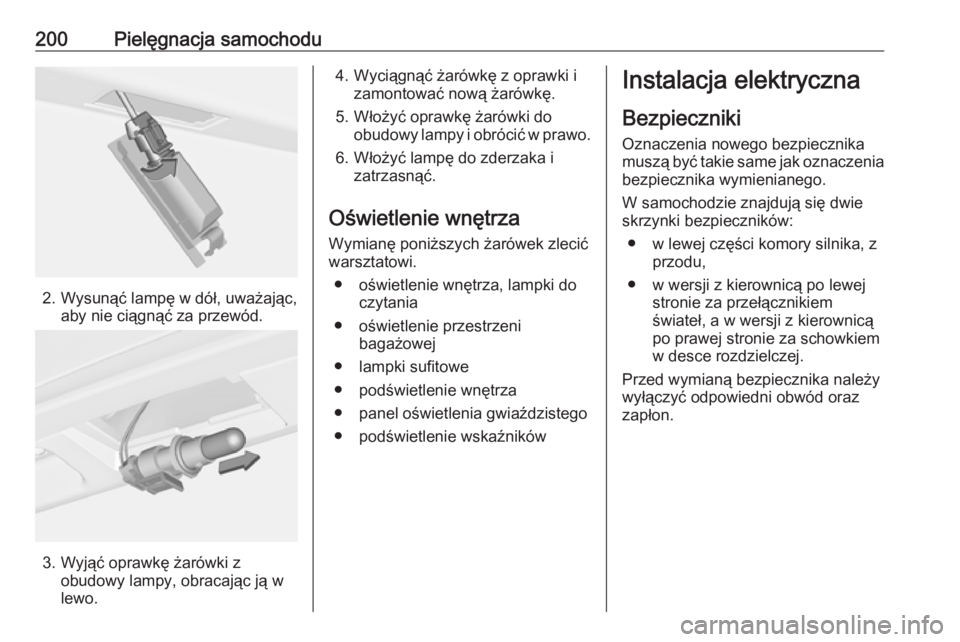

200Pielęgnacja samochodu
2. Wysunąć lampę w dół, uważając,aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
6. Włożyć lampę do zderzaka i zatrzasnąć.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● lampki sufitowe
● podświetlenie wnętrza
● panel oświetlenia gwiaździstego
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● w lewej części komory silnika, z przodu,
● w wersji z kierownicą po lewej stronie za przełącznikiem
świateł, a w wersji z kierownicą
po prawej stronie za schowkiem
w desce rozdzielczej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

Pielęgnacja samochodu201

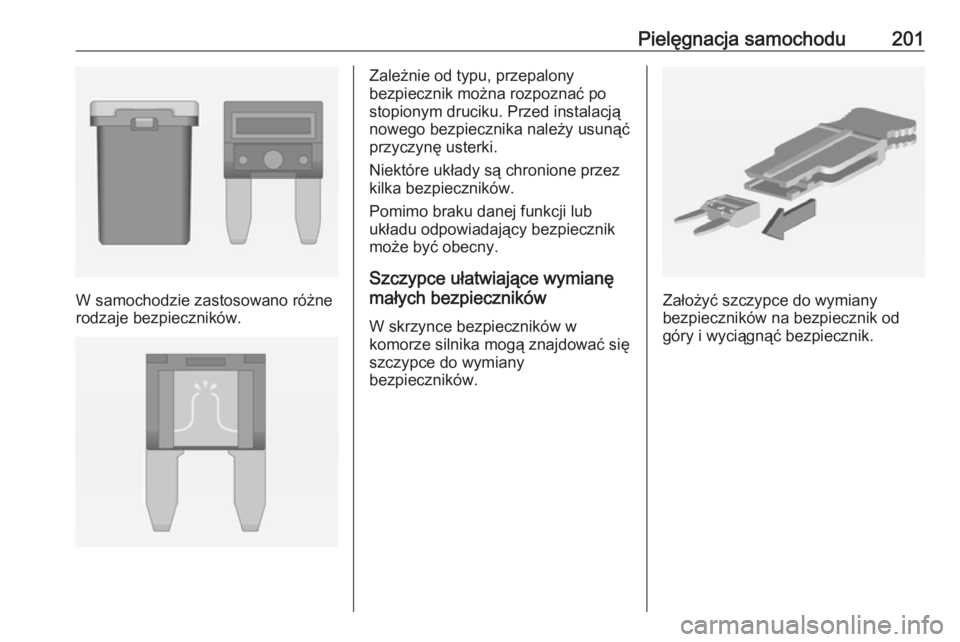

W samochodzie zastosowano różne
rodzaje bezpieczników.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.

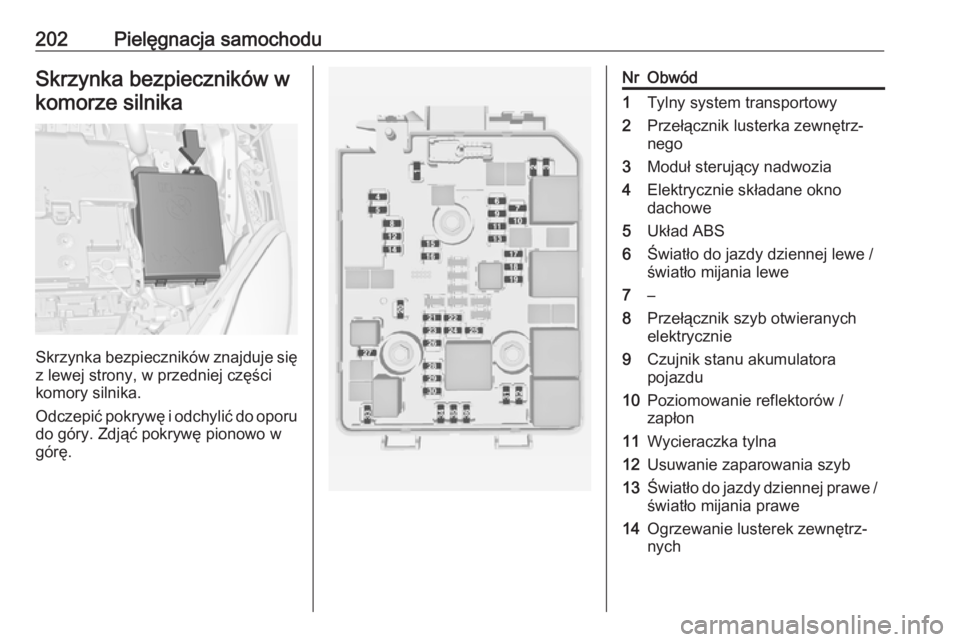

202Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
NrObwód1Tylny system transportowy2Przełącznik lusterka zewnętrz‐
nego3Moduł sterujący nadwozia4Elektrycznie składane okno
dachowe5Układ ABS6Światło do jazdy dziennej lewe /
światło mijania lewe7–8Przełącznik szyb otwieranych
elektrycznie9Czujnik stanu akumulatora
pojazdu10Poziomowanie reflektorów /
zapłon11Wycieraczka tylna12Usuwanie zaparowania szyb13Światło do jazdy dziennej prawe /
światło mijania prawe14Ogrzewanie lusterek zewnętrz‐
nych

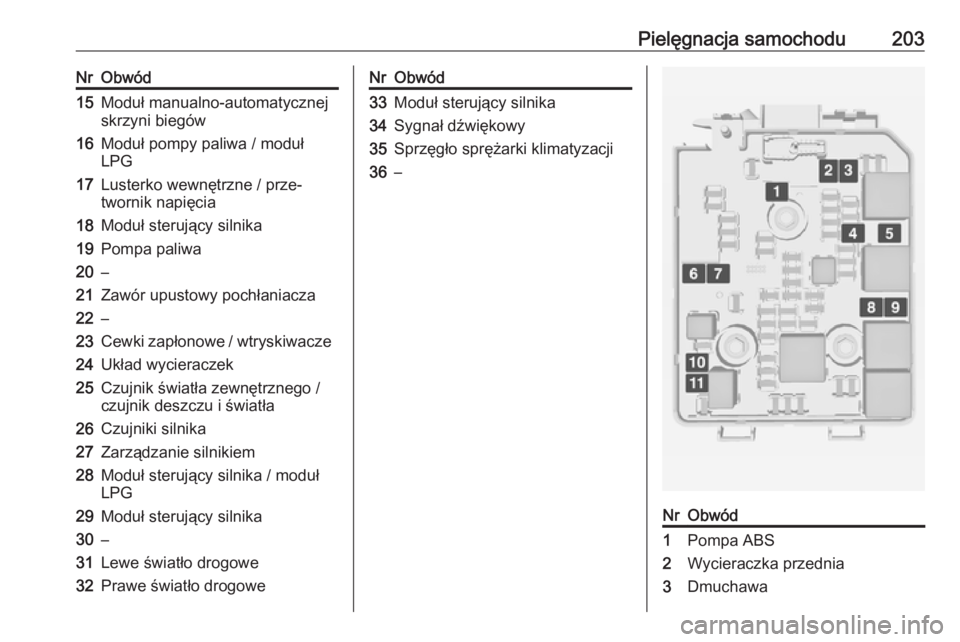

Pielęgnacja samochodu203NrObwód15Moduł manualno-automatycznej
skrzyni biegów16Moduł pompy paliwa / moduł
LPG17Lusterko wewnętrzne / prze‐
twornik napięcia18Moduł sterujący silnika19Pompa paliwa20–21Zawór upustowy pochłaniacza22–23Cewki zapłonowe / wtryskiwacze24Układ wycieraczek25Czujnik światła zewnętrznego /
czujnik deszczu i światła26Czujniki silnika27Zarządzanie silnikiem28Moduł sterujący silnika / moduł
LPG29Moduł sterujący silnika30–31Lewe światło drogowe32Prawe światło drogoweNrObwód33Moduł sterujący silnika34Sygnał dźwiękowy35Sprzęgło sprężarki klimatyzacji36–NrObwód1Pompa ABS2Wycieraczka przednia3Dmuchawa

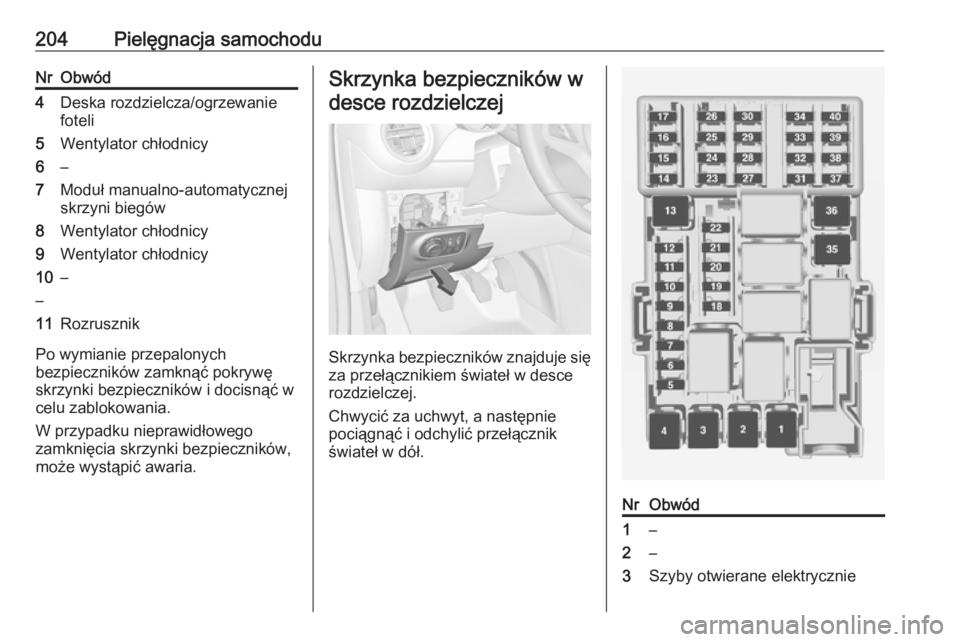

204Pielęgnacja samochoduNrObwód4Deska rozdzielcza/ogrzewanie
foteli5Wentylator chłodnicy6–7Moduł manualno-automatycznej
skrzyni biegów8Wentylator chłodnicy9Wentylator chłodnicy10
––11Rozrusznik
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się za przełącznikiem świateł w desce
rozdzielczej.
Chwycić za uchwyt, a następnie
pociągnąć i odchylić przełącznik
świateł w dół.
NrObwód1–2–3Szyby otwierane elektrycznie

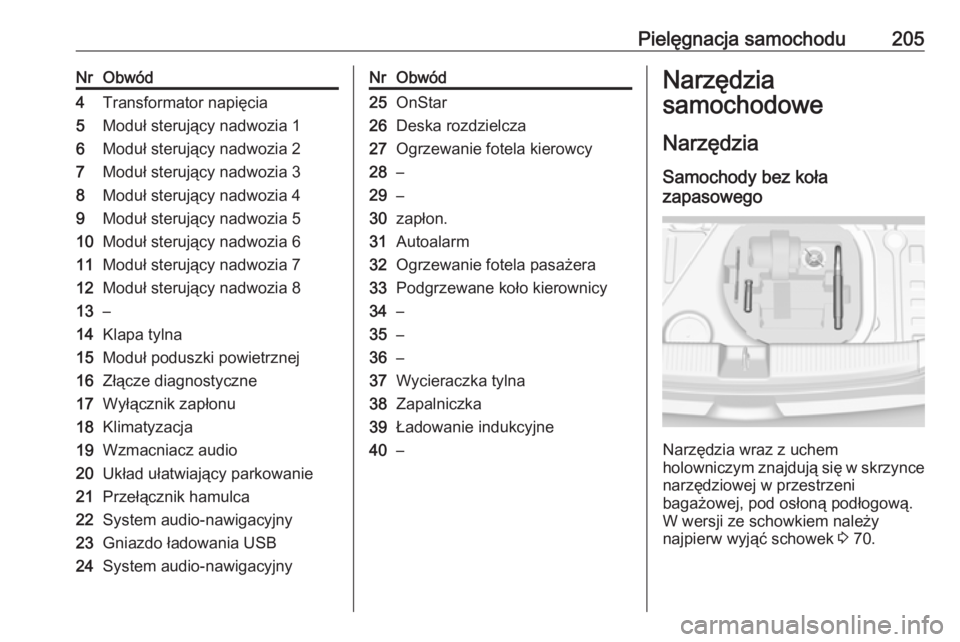

Pielęgnacja samochodu205NrObwód4Transformator napięcia5Moduł sterujący nadwozia 16Moduł sterujący nadwozia 27Moduł sterujący nadwozia 38Moduł sterujący nadwozia 49Moduł sterujący nadwozia 510Moduł sterujący nadwozia 611Moduł sterujący nadwozia 712Moduł sterujący nadwozia 813–14Klapa tylna15Moduł poduszki powietrznej16Złącze diagnostyczne17Wyłącznik zapłonu18Klimatyzacja19Wzmacniacz audio20Układ ułatwiający parkowanie21Przełącznik hamulca22System audio-nawigacyjny23Gniazdo ładowania USB24System audio-nawigacyjnyNrObwód25OnStar26Deska rozdzielcza27Ogrzewanie fotela kierowcy28–29–30zapłon.31Autoalarm32Ogrzewanie fotela pasażera33Podgrzewane koło kierownicy34–35–36–37Wycieraczka tylna38Zapalniczka39Ładowanie indukcyjne40–Narzędzia
samochodowe
Narzędzia Samochody bez koła
zapasowego
Narzędzia wraz z uchem
holowniczym znajdują się w skrzynce
narzędziowej w przestrzeni
bagażowej, pod osłoną podłogową.
W wersji ze schowkiem należy
najpierw wyjąć schowek 3 70.

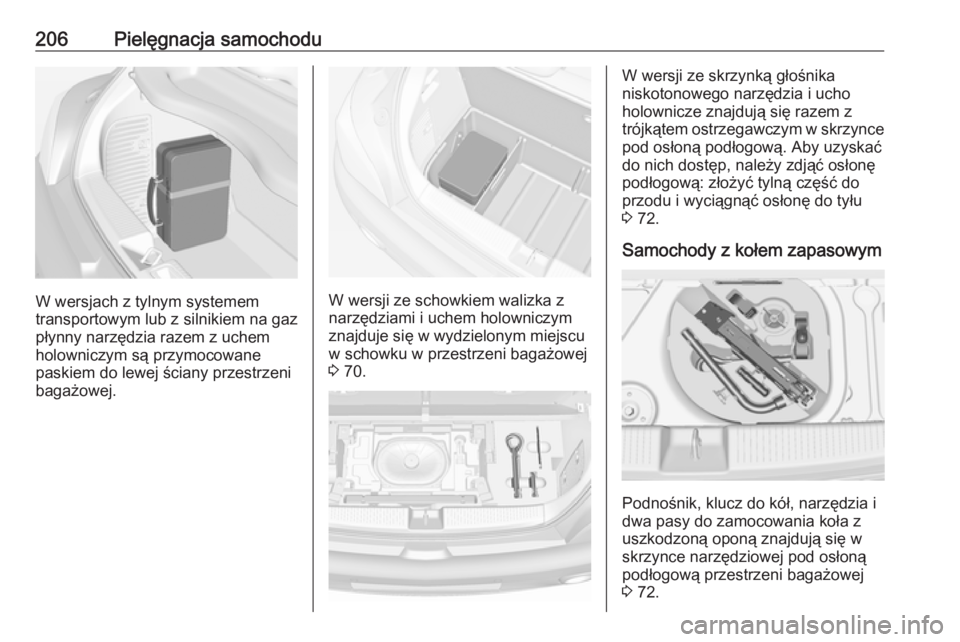

206Pielęgnacja samochodu
W wersjach z tylnym systemem
transportowym lub z silnikiem na gaz
płynny narzędzia razem z uchem holowniczym są przymocowane
paskiem do lewej ściany przestrzeni
bagażowej.W wersji ze schowkiem walizka z
narzędziami i uchem holowniczym
znajduje się w wydzielonym miejscu
w schowku w przestrzeni bagażowej
3 70.
W wersji ze skrzynką głośnika
niskotonowego narzędzia i ucho
holownicze znajdują się razem z trójkątem ostrzegawczym w skrzynce pod osłoną podłogową. Aby uzyskać
do nich dostęp, należy zdjąć osłonę
podłogową: złożyć tylną część do
przodu i wyciągnąć osłonę do tyłu
3 72.
Samochody z kołem zapasowym
Podnośnik, klucz do kół, narzędzia i
dwa pasy do zamocowania koła z
uszkodzoną oponą znajdują się w
skrzynce narzędziowej pod osłoną
podłogową przestrzeni bagażowej
3 72.
