2018.5 OPEL ADAM Instrukcja obsługi (in Polish)

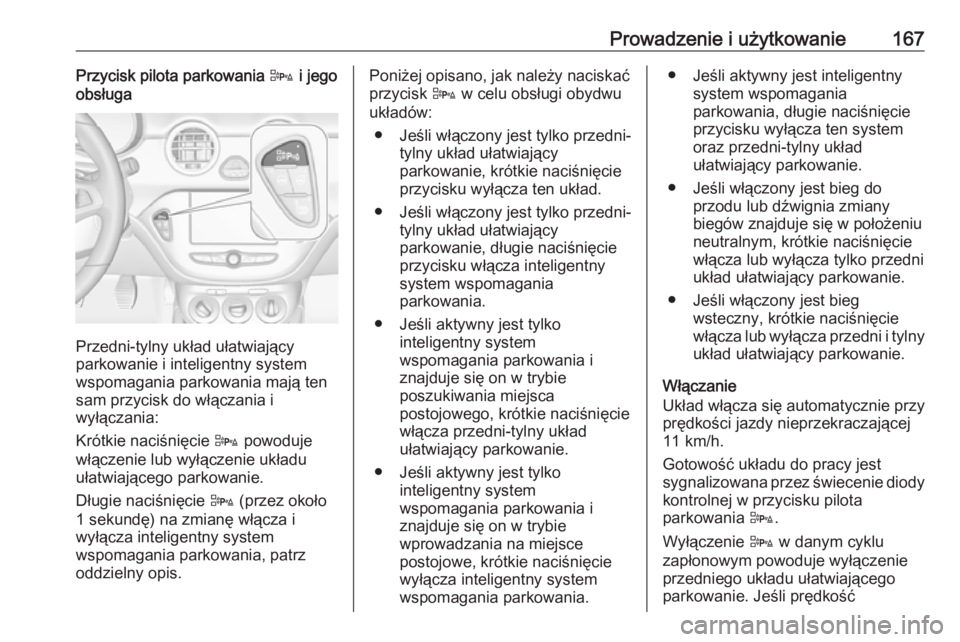

Prowadzenie i użytkowanie167Przycisk pilota parkowania D i jego
obsługa
Przedni-tylny układ ułatwiający
parkowanie i inteligentny system wspomagania parkowania mają tensam przycisk do włączania i
wyłączania:
Krótkie naciśnięcie D powoduje
włączenie lub wyłączenie układu ułatwiającego parkowanie.
Długie naciśnięcie D (przez około
1 sekundę) na zmianę włącza i
wyłącza inteligentny system
wspomagania parkowania, patrz
oddzielny opis.
Poniżej opisano, jak należy naciskać
przycisk D w celu obsługi obydwu
układów:
● Jeśli włączony jest tylko przedni- tylny układ ułatwiający
parkowanie, krótkie naciśnięcie
przycisku wyłącza ten układ.
● Jeśli włączony jest tylko przedni- tylny układ ułatwiający
parkowanie, długie naciśnięcie przycisku włącza inteligentny
system wspomagania
parkowania.
● Jeśli aktywny jest tylko inteligentny system
wspomagania parkowania i
znajduje się on w trybie
poszukiwania miejsca
postojowego, krótkie naciśnięcie
włącza przedni-tylny układ
ułatwiający parkowanie.
● Jeśli aktywny jest tylko inteligentny system
wspomagania parkowania i
znajduje się on w trybie
wprowadzania na miejsce
postojowe, krótkie naciśnięcie
wyłącza inteligentny system
wspomagania parkowania.● Jeśli aktywny jest inteligentny system wspomagania
parkowania, długie naciśnięcie
przycisku wyłącza ten system
oraz przedni-tylny układ
ułatwiający parkowanie.
● Jeśli włączony jest bieg do przodu lub dźwignia zmiany
biegów znajduje się w położeniu
neutralnym, krótkie naciśnięcie
włącza lub wyłącza tylko przedni
układ ułatwiający parkowanie.
● Jeśli włączony jest bieg wsteczny, krótkie naciśnięcie
włącza lub wyłącza przedni i tylny układ ułatwiający parkowanie.
Włączanie
Układ włącza się automatycznie przy prędkości jazdy nieprzekraczającej
11 km/h.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania D.
Wyłączenie D w danym cyklu
zapłonowym powoduje wyłączenie
przedniego układu ułatwiającego
parkowanie. Jeśli prędkość

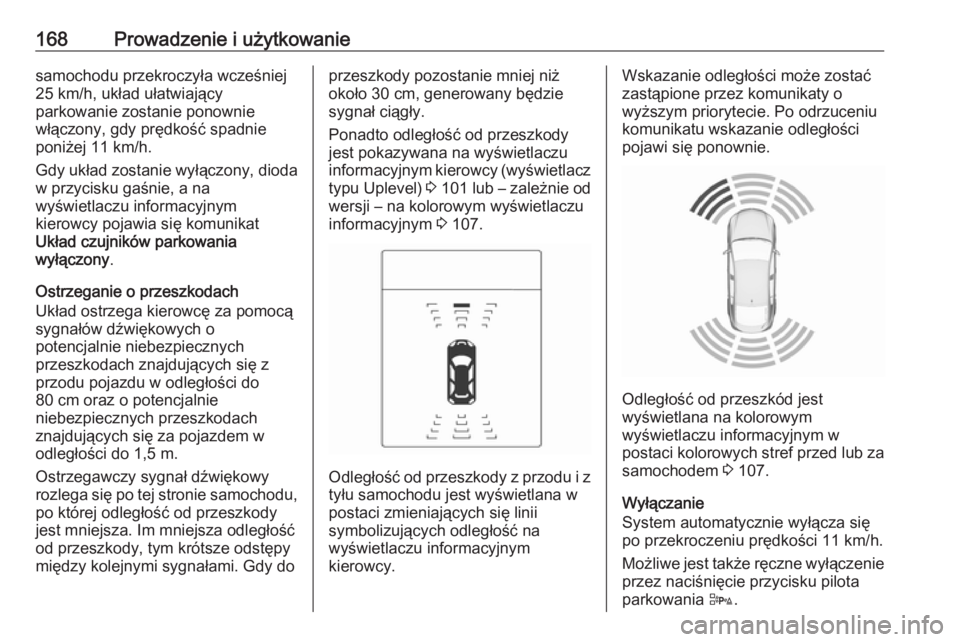

168Prowadzenie i użytkowaniesamochodu przekroczyła wcześniej
25 km/h, układ ułatwiający
parkowanie zostanie ponownie
włączony, gdy prędkość spadnie
poniżej 11 km/h.
Gdy układ zostanie wyłączony, dioda
w przycisku gaśnie, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę za pomocą
sygnałów dźwiękowych o
potencjalnie niebezpiecznych
przeszkodach znajdujących się z
przodu pojazdu w odległości do
80 cm oraz o potencjalnie
niebezpiecznych przeszkodach
znajdujących się za pojazdem w
odległości do 1,5 m.
Ostrzegawczy sygnał dźwiękowy
rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy doprzeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody
jest pokazywana na wyświetlaczu
informacyjnym kierowcy (wyświetlacz
typu Uplevel) 3 101 lub – zależnie od
wersji – na kolorowym wyświetlaczu
informacyjnym 3 107.
Odległość od przeszkody z przodu i z
tyłu samochodu jest wyświetlana w
postaci zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym
kierowcy.
Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po odrzuceniu
komunikatu wskazanie odległości
pojawi się ponownie.
Odległość od przeszkód jest
wyświetlana na kolorowym
wyświetlaczu informacyjnym w
postaci kolorowych stref przed lub za samochodem 3 107.
Wyłączanie
System automatycznie wyłącza się
po przekroczeniu prędkości 11 km/h.
Możliwe jest także ręczne wyłączenie
przez naciśnięcie przycisku pilota
parkowania D.

Prowadzenie i użytkowanie169Gdy układ zostanie wyłączony, dioda
w przycisku gaśnie, a w przypadku
ręcznego wyłączenia, na
wyświetlaczu informacyjnym
kierowcy dodatkowo pojawia się
komunikat Układ czujników
parkowania wyłączony .
Po ręcznym wyłączeniu przedni-tylny
układ ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
naciśnięty przycisk D.
Cały system można wyłączyć ręcznie
w menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Pozostaje on wyłączony podczas cyklu zapłonowego lub dopóty,
dopóki nie zostanie włączony
ponownie w menu personalizacji ustawień.
Personalizacja ustawień 3 112.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych
zakłóceń, pojawia się komunikat na
wyświetlaczu informacyjnym
kierowcy.Komunikaty pokazywane na
wyświetlaczu 3 109.
Inteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
wprowadza samochód na miejsce
metodą parkowania równoległego lub
prostopadłego.
Instrukcje pojawiają się zależnie od
wersji na wyświetlaczu
informacyjnym kierowcy 3 101 lub na
kolorowym wyświetlaczu
informacyjnym 3 107 i towarzyszą im
sygnały dźwiękowe.
Kierowca musi obsługiwać pedał
przyspieszenia i hamulca oraz
zmianę biegów, natomiast kierowanie
odbywa się automatycznie.
Inteligentny system wspomagania
parkowania można włączyć tylko
podczas jazdy do przodu.

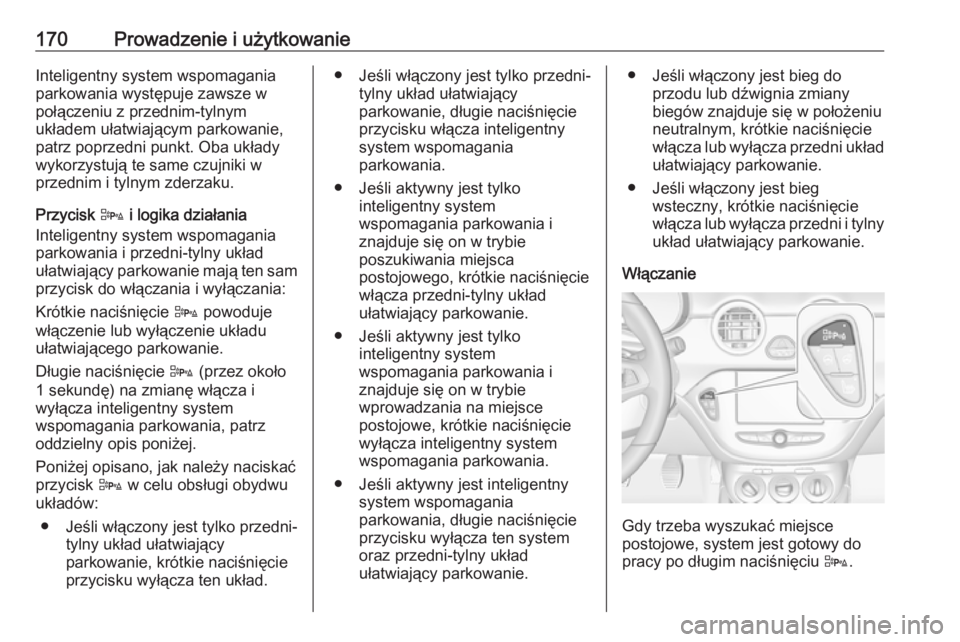

170Prowadzenie i użytkowanieInteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie,
patrz poprzedni punkt. Oba układy
wykorzystują te same czujniki w
przednim i tylnym zderzaku.
Przycisk D i logika działania
Inteligentny system wspomagania
parkowania i przedni-tylny układ
ułatwiający parkowanie mają ten sam przycisk do włączania i wyłączania:
Krótkie naciśnięcie D powoduje
włączenie lub wyłączenie układu
ułatwiającego parkowanie.
Długie naciśnięcie D (przez około
1 sekundę) na zmianę włącza i
wyłącza inteligentny system
wspomagania parkowania, patrz
oddzielny opis poniżej.
Poniżej opisano, jak należy naciskać
przycisk D w celu obsługi obydwu
układów:
● Jeśli włączony jest tylko przedni- tylny układ ułatwiający
parkowanie, krótkie naciśnięcie
przycisku wyłącza ten układ.● Jeśli włączony jest tylko przedni- tylny układ ułatwiający
parkowanie, długie naciśnięcie przycisku włącza inteligentny
system wspomagania
parkowania.
● Jeśli aktywny jest tylko inteligentny system
wspomagania parkowania i
znajduje się on w trybie
poszukiwania miejsca
postojowego, krótkie naciśnięcie
włącza przedni-tylny układ
ułatwiający parkowanie.
● Jeśli aktywny jest tylko inteligentny system
wspomagania parkowania i
znajduje się on w trybie
wprowadzania na miejsce
postojowe, krótkie naciśnięcie
wyłącza inteligentny system
wspomagania parkowania.
● Jeśli aktywny jest inteligentny system wspomagania
parkowania, długie naciśnięcie
przycisku wyłącza ten system
oraz przedni-tylny układ
ułatwiający parkowanie.● Jeśli włączony jest bieg do przodu lub dźwignia zmiany
biegów znajduje się w położeniu
neutralnym, krótkie naciśnięcie
włącza lub wyłącza przedni układ ułatwiający parkowanie.
● Jeśli włączony jest bieg wsteczny, krótkie naciśnięcie
włącza lub wyłącza przedni i tylny układ ułatwiający parkowanie.
Włączanie
Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po długim naciśnięciu D.

Prowadzenie i użytkowanie171System rozpoznaje i zapamiętuje
miejsce postojowe (w odległości
10 metrów w przypadku miejsc do
parkowania równoległego lub
6 metrów w przypadku miejsc do
parkowania prostopadłego) w trybie
ułatwiania parkowania.
System można uaktywnić przy
prędkości nieprzekraczającej
30 km/h. System wyszukuje wolne
miejsce parkingowe, gdy prędkość
pojazdu wynosi nie więcej niż
30 km/h.
Maksymalna dozwolona odległość od
samochodu do rzędu zaparkowanych
pojazdów wynosi 1,8 m przy
parkowaniu równoległym i 2,5 m przy
parkowaniu prostopadłym.
FunkcjonowanieTryb wyszukiwania miejsca
postojowego
Wskazania na wyświetlaczu
informacyjnym kierowcy
Wybrać miejsce do parkowania
równoległego lub prostopadłego na
wyświetlaczu informacyjnym
kierowcy, naciskając SET/CLR.
System jest skonfigurowany tak, aby
standardowo wykrywał miejsca
parkingowe po stronie pasażera. W celu wykrycia miejsc parkingowych
po stronie kierowcy należy włączyć
lewy kierunkowskaz.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.
Wskazania na kolorowym
wyświetlaczu informacyjnym

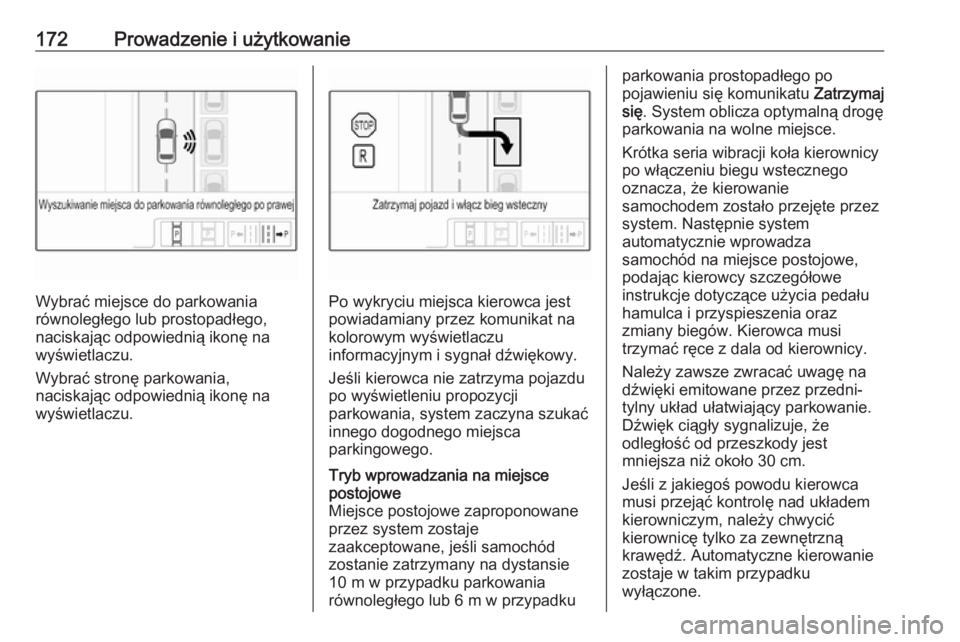

172Prowadzenie i użytkowanie
Wybrać miejsce do parkowania
równoległego lub prostopadłego,
naciskając odpowiednią ikonę na
wyświetlaczu.
Wybrać stronę parkowania,
naciskając odpowiednią ikonę na
wyświetlaczu.Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
po wyświetleniu propozycji
parkowania, system zaczyna szukać
innego dogodnego miejsca
parkingowego.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
10 m w przypadku parkowania
równoległego lub 6 m w przypadkuparkowania prostopadłego po
pojawieniu się komunikatu Zatrzymaj
się . System oblicza optymalną drogę
parkowania na wolne miejsce.
Krótka seria wibracji koła kierownicy
po włączeniu biegu wstecznego
oznacza, że kierowanie
samochodem zostało przejęte przez
system. Następnie system
automatycznie wprowadza
samochód na miejsce postojowe,
podając kierowcy szczegółowe
instrukcje dotyczące użycia pedału
hamulca i przyspieszenia oraz
zmiany biegów. Kierowca musi
trzymać ręce z dala od kierownicy.
Należy zawsze zwracać uwagę na
dźwięki emitowane przez przedni-
tylny układ ułatwiający parkowanie.
Dźwięk ciągły sygnalizuje, że
odległość od przeszkody jest
mniejsza niż około 30 cm.
Jeśli z jakiegoś powodu kierowca
musi przejąć kontrolę nad układem
kierowniczym, należy chwycić
kierownicę tylko za zewnętrzną
krawędź. Automatyczne kierowanie
zostaje w takim przypadku
wyłączone.

Prowadzenie i użytkowanie173Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● ogólne wskazówki i komunikaty ostrzegawcze
● informację o jeździe z prędkością
większą niż 30 km/h w trybie
wyszukiwania miejsca
postojowego lub 8 km/h w trybie
wprowadzania na miejsce
postojowe
● polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe
● kierunek jazdy podczas manewru parkowania
● polecenia włączenia biegu wstecznego lub biegu do przodu
● polecenia użycia pedału przyspieszenia lub hamulca
● w przypadku niektórych instrukcji
na wyświetlaczu informacyjnym
kierowcy widoczny jest pasek postępu● prawidłowo zakończony manewr parkowania jest sygnalizowany
wyświetleniem symbolu i
sygnałem dźwiękowym
● anulowanie manewru parkowania
Priorytety wyświetlania
Wskazanie inteligentnego systemu
wspomagania parkowania na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione
przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
SET/CLR na przełączniku
dźwigienkowym ponownie pojawiają
się instrukcje inteligentnego systemu
wspomagania parkowania i manewr
parkowania może być kontynuowany.
Wyłączanie
Układ dezaktywuje się poprzez:
● długie naciśnięcie D
● prawidłowe zakończenie manewru parkowania
● zwiększenie prędkości jazdy podczas wyszukiwania miejsca
postojowego powyżej 30 km/h● zwiększenie prędkości jazdy podczas wprowadzania na
miejsce postojowe powyżej
8 km/h
● dotknięcie koła kierownicy przez kierowcę
● przekroczenie maksymalnej liczby zmian biegu: osiem cykli
zmian przy parkowaniu
równoległym lub pięć cykli przy
parkowaniu prostopadłym
● wyłączenie zapłonu
Dezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu
poprzez komunikat Sys. asystenta
parkowania wyłączony . Dodatkowo
rozlegnie się sygnał dźwiękowy.
Usterka
Komunikat pojawia się, gdy:
● w systemie występuje usterka
● kierowca nie zakończył prawidłowo manewru
parkowania

174Prowadzenie i użytkowanie● system nie może działaćprawidłowo
● wystąpi jedna z opisanych powyżej przyczyn dezaktywacji
W przypadku wykrycia przeszkody podczas wyświetlania instrukcji
parkowania – na wyświetlaczu pojawi się komunikat Zatrzymaj się.
Usunięcie przeszkody umożliwi
wznowienie manewru parkowania.
Jeśli przeszkoda nie zniknie, system
zostanie wyłączony. Długie
naciśnięcie D uaktywni system w
celu wyszukania nowego miejsca
parkingowego.
Podstawowe informacje
dotyczące układów ułatwiających
parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów
mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a
zderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.
Inteligentny system wspomagania parkowania może nie wykryć zmian
dostępności miejsc postojowych po
