2017 YAMAHA XT1200ZE Notices Demploi (in French)

Commandes et instruments
3-19
3
2. Appuyer sur le contacteur de menu
“MENU” pour afficher “TIME–2” et
“TIME–3”. Pour remettre un totalisa-
teur journalier à zéro, appuyer sur le
bouton “RESET” pour sélectionner
l’élément à remettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant 2 secondes
sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu “MENU” pour revenir à l’écran princi-
pal des modes de réglage.
Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”. L’afficheur de réglage de
l’unité apparaît et “km or mile” cli-
gnote sur l’écran. 3. Appuyer sur le contacteur de menu
“MENU”. “km” ou “mile” clignote à
l’écran.
4. Utiliser le contacteur de sélection pour choisir “km” ou “mile”, puis appuyer
sur le contacteur de menu “MENU”.
N.B.
Lorsque “km” est sélectionné, “L/100km”
ou “km/L” peut être réglé en tant qu’unité
de consommation de carburant. Pour ré-
gler les unités de consommation de carbu-
rant, procéder comme suit. Si “mile” est sé-
lectionné, ignorer les étapes 5 et 6.
5. Utiliser le contacteur de sélection pour
choisir “km/L or L/100km”.
6. Appuyer sur le contacteur de menu “MENU”, puis sur le contacteur de sé-
lection pour choisir “L/100km” ou
“km/L”, puis appuyer de nouveau sur
le contacteur de menu “MENU”.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UBP9F0F0.book Page 19 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-20
3
7. Utiliser le contacteur de sélection pour
mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage.
Sélection des éléments des pages d’infor-
mation
1. Utiliser le contacteur de sélection pour mettre “Display” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”, puis utiliser le contacteur de
sélection pour mettre en surbrillance
la page à régler, puis appuyer de nou-
veau sur le contacteur de menu
“MENU”. 3. Utiliser le contacteur de sélection pour
mettre en surbrillance l’élément à mo-
difier, puis appuyer sur le contacteur
de menu “MENU”.
4. Utiliser le contacteur de sélection pour sélectionner l’élément à afficher, puis
appuyer sur le contacteur de menu
“MENU” pour confirmer la sélection.
5. Répéter l’étape précédente pour mo- difier les autres éléments, ou si le ré-
glage des éléments des pages d’infor-
mations est terminé, utiliser le
contacteur de sélection pour
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UBP9F0F0.book Page 20 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-21
3
mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU” pour quitter.
6. Utiliser le contacteur de sélection pour mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU” pour revenir à l’écran princi-
pal des modes de réglage.
Réglage de la luminosité du bloc de comp-
teurs multifonctions
1. Utiliser le contacteur de sélection pour mettre “Brightness” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”.
3. Utiliser le contacteur de sélection pour choisir le niveau de luminosité sou-
haité, puis appuyer sur le contacteur
de menu “MENU” pour revenir à
l’écran principal des modes de ré-
glage. Réglage de la montre
1. Utiliser le contacteur de sélection pour
mettre “Clock” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le contacteur de sélection.
4. Appuyer sur le contacteur de menu “MENU”, l’affichage des minutes se
met à clignoter.
5. Régler les minutes en utilisant le
contacteur de sélection.
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
AM
UBP9F0F0.book Page 21 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-22
3
6. Appuyer sur le contacteur de menu
“MENU” pour revenir à l’écran princi-
pal des modes de réglage.
Remise à zéro de tous les éléments affichés
1. Utiliser le contacteur de sélection pour mettre “All Reset” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”.
3. Utiliser le contacteur de sélection pour mettre “YES” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU”.
N.B.
Le compteur kilométriq ue et la montre ne
seront pas réinitialisés.
FAU49433
D-mo de (mo de de con duite)
Le D-mode est un système de contrôle
électronique du moteur à deux modes de
sélection : (mode tourisme “T” et mode
sportif “S”).
Appuyer sur le contacteur de mode de
conduite “MODE” pour sélectionner les di-
vers modes. (Les explications au sujet du
contacteur de mode de conduite se trou-
vent à la page 3-24.)
N.B.
Il convient de s’assurer d’avoir bien com-
pris le fonctionnement des divers modes
de conduite et du contacteur de mode de
conduite avant de changer de mode.
Mo de tourisme “T”
Le mode “T” est conçu de sorte à se prêter
à diverses conditions de conduite.
Ce mode permet une conduite fluide à tous
les régimes.
Mo de sportif “S”
Ce mode offre une réponse plus sportive à
bas et moyen régime que le mode de tou-
risme.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
1. Contacteur de mode de conduite “MODE”
MODE
STOP
RUNSTAR T
1
UBP9F0F0.book Page 22 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-23
3
FAU1234M
Contacteurs à la poignée
Gauche
Droite
FAU54201Inverseur feu de route/feu d e croise-
ment/Contacteur d ’appel de phare
“ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement. Pour passer en feu de route, appuyer sur le
côté “PASS” du contacteur lorsque les
phares sont en feu de croisement.
FAU12461Contacteur
des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU54212Contacteur arrêt/marche/ démarrage
“//”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer vers le bas vers “ ”. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-2.
En cas d’urgence, comme par exemple,
lors d’une chute ou d’un blocage de câble
des gaz, placer ce contacteur sur “ ” afin
de couper le moteur.
FAU12735Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
3. Contacteurs du régulateur de vitesse
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
6. Inverseur feu de route/feu de croisement/ Contacteur d’appel de phare
“ / /PASS”
1. Contacteur arrêt/marche/démarrage “//”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
RES
SETPA S S
1
6
5
4
2
3
MODE
STOP
RUNSTART
3
2
1
UBP9F0F0.book Page 23 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-24
3
ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU12781Contacteurs du régulateur d e vitesse
Le régulateur de vitesse est expliqué à la
page 3-6.
FAU54231Contacteur de menu “MENU”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-9 pour plus d’infor-
mations.
FAU54221Contacteur de sélection “ / ”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-9 pour plus d’infor-
mations.
FAU54691Contacteur de mo de de con duite
“MODE”
AVERTISSEMENT
FWA15341
Ne pas changer de mo de de con duite
tant que le véhicule est en mouvement.
Ce contacteur permet de sélectionner le
mode de conduite tourisme “T” et le mode
de conduite sportif “S”.
Pour pouvoir changer de mode de
conduite, il faut que la poignée des gaz soit
complètement fermée. Le mode sélectionné s’affiche à l’écran du
mode de conduite. (Voir page 3-11.)
Le mode de conduite ne peut pas être mo-
difié lorsque le régulateur de vitesse est ac-
tivé.
UBP9F0F0.book Page 24 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-25
3
FAU12832
Levier d’embrayage
Le levier d’embrayage se trouve sur la poi-
gnée gauche du guidon. Pour débrayer, ti-
rer le levier vers la poignée. Pour embrayer,
relâcher le levier. Un fonctionnement en
douceur s’obtient en tirant le levier rapide-
ment et en le relâchant lentement.
Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de
réglage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est un com-
posant du circuit du coupe-circuit d’allu-
mage. (Voir page 3-44.)
FAU12872
Sélecteur au pie d
Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des
6 vitesses à prise constante dont la boîte
de vitesses est équipée.

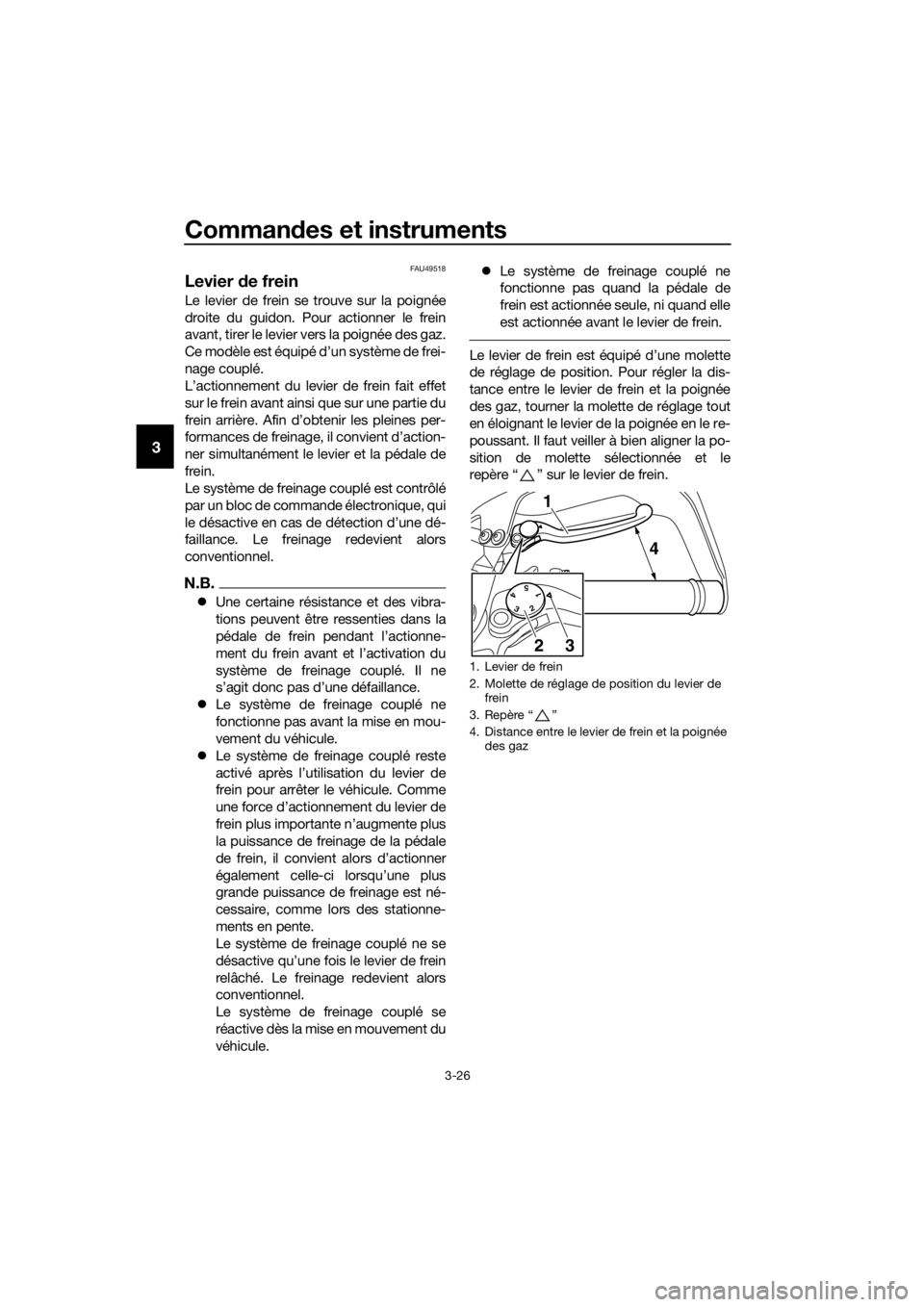

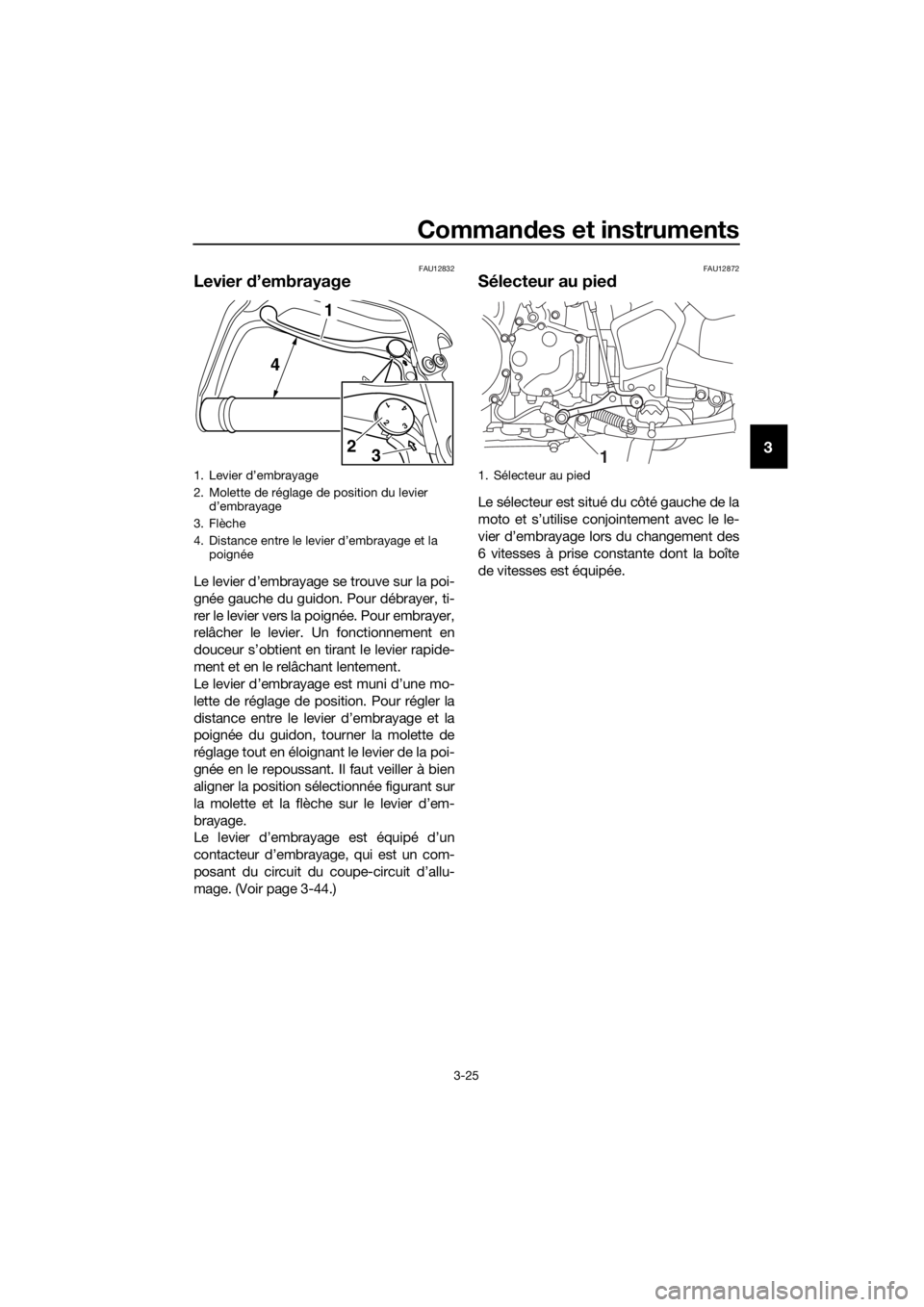

1. Levier d’embrayage
2. Molette de réglage de position du levier
d’embrayage
3. Flèche
4. Distance entre le levier d’embrayage et la poignée
1
23
4
1
4
32
1. Sélecteur au pied
1
UBP9F0F0.book Page 25 Wednesday, February 1, 2017 8:53 AM

Commandes et instruments
3-26
3
FAU49518
Levier de frein
Le levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Ce modèle est équipé d’un système de frei-
nage couplé.
L’actionnement du levier de frein fait effet
sur le frein avant ainsi que sur une partie du
frein arrière. Afin d’obtenir les pleines per-
formances de freinage, il convient d’action-
ner simultanément le levier et la pédale de
frein.
Le système de freinage couplé est contrôlé
par un bloc de commande électronique, qui
le désactive en cas de détection d’une dé-
faillance. Le freinage redevient alors
conventionnel.
N.B.
 Une certaine résistance et des vibra-
tions peuvent être ressenties dans la
pédale de frein pendant l’actionne-
ment du frein avant et l’activation du
système de freinage couplé. Il ne
s’agit donc pas d’une défaillance.
 Le système de freinage couplé ne
fonctionne pas avant la mise en mou-
vement du véhicule.
 Le système de freinage couplé reste
activé après l’utilisation du levier de
frein pour arrêter le véhicule. Comme
une force d’actionnement du levier de
frein plus importante n’augmente plus
la puissance de freinage de la pédale
de frein, il convient alors d’actionner
également celle-ci lorsqu’une plus
grande puissance de freinage est né-
cessaire, comme lors des stationne-
ments en pente.
Le système de freinage couplé ne se
désactive qu’une fois le levier de frein
relâché. Le freinage redevient alors
conventionnel.
Le système de freinage couplé se
réactive dès la mise en mouvement du
véhicule. 
Le système de freinage couplé ne
fonctionne pas quand la pédale de
frein est actionnée seule, ni quand elle
est actionnée avant le levier de frein.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et le
repère “ ” sur le levier de frein.
1. Levier de frein
2. Molette de réglage de position du levier de
frein
3. Repère “ ”
4. Distance entre le levier de frein et la poignée des gaz
54
32
1
1
4
32
UBP9F0F0.book Page 26 Wednesday, February 1, 2017 8:53 AM
